BMS (Building Management Systems): Βασικές αρχές και σχεδιασμός για αρχιτέκτονες και μηχανικούς σε εμπορικά κτίρια και ξενοδοχεία

Μέχρι τώρα, ο οδηγός μας επικεντρώθηκε κυρίως στον οικιακό και τον μικρό επαγγελματικό χώρο. Αναλύσαμε πώς το Home Assistant και το KNX μπορούν να μετατρέψουν μια βίλα ή ένα διαμέρισμα σε ένα τεχνολογικό "θαύμα".

Τι γίνεται, όμως, όταν το project δεν είναι μια μονοκατοικία, αλλά ένα νοσοκομείο, ένας ουρανοξύστης γραφείων, ένα αεροδρόμιο ή ένα resort 500 δωματίων; Εκεί, οι έξυπνες πρίζες Wi-Fi και τα hubs των 100 ευρώ είναι παντελώς άχρηστα. Το ρίσκο είναι τεράστιο, οι απαιτήσεις ασφαλείας είναι δρακόντειες, και η διαχείριση της ενέργειας (HVAC) αφορά Megawatts, όχι απλά Watts.

Εδώ, οι μηχανικοί αφήνουν τον όρο "Smart Home" και μπαίνουν στον βιομηχανικό κόσμο των BMS (Building Management Systems - Συστήματα Διαχείρισης Κτιρίων). Αν είστε αρχιτέκτονας, ηλεκτρομηχανολόγος (Η/Μ) μελετητής ή Facility Manager, πάμε να δούμε γιατί το BMS είναι το "Κεντρικό Νευρικό Σύστημα" της σύγχρονης μεγάλης κλίμακας, και πώς πρέπει να σχεδιάζεται από την πρώτη κιόλας μέρα στα χαρτιά.

1. Τι είναι το BMS; (Η διαφορά από το Smart Home)

Το Smart Home σχεδιάζεται με γνώμονα την Άνεση (Comfort) του χρήστη. Το BMS σχεδιάζεται με γνώμονα τον Έλεγχο, την Ασφάλεια και την Οικονομία Κλίμακας.

Ένα Σύστημα Διαχείρισης Κτιρίου (BMS) είναι ένα κεντρικό δίκτυο υπολογιστών που παρακολουθεί και ελέγχει όλον τον ηλεκτρομηχανολογικό εξοπλισμό ενός τεράστιου κτιρίου:

  • Κεντρικές Μονάδες Κλιματισμού (Chillers, VRV, ΚΚΜ/AHU)
  • Κεντρικά αντλιοστάσια και λεβητοστάσια
  • Υποσταθμούς Μέσης Τάσης και γεννήτριες (Η/Ζ)
  • Φωτισμό κοινόχρηστων χώρων
  • Συστήματα πυρανίχνευσης και κατάσβεσης
  • Ανελκυστήρες και Access Control

Αν ένα Chiller (ψύκτης) στην ταράτσα ενός ουρανοξύστη "ζοριστεί" επειδή βούλωσε ένα φίλτρο, το BMS δεν θα περιμένει να παραπονεθούν οι υπάλληλοι στον 12ο όροφο ότι ζεσταίνονται. Θα το "δει" ζωντανά, θα ρίξει την απόδοση του Chiller για να μην καεί, θα ανάψει το εφεδρικό, και θα στείλει αυτόματα ειδοποίηση στο τμήμα συντήρησης με τον ακριβή κωδικό της βλάβης. Αυτό είναι το BMS.

Εικονογράφηση για 1. Τι είναι το BMS; (Η διαφορά από το Smart Home)

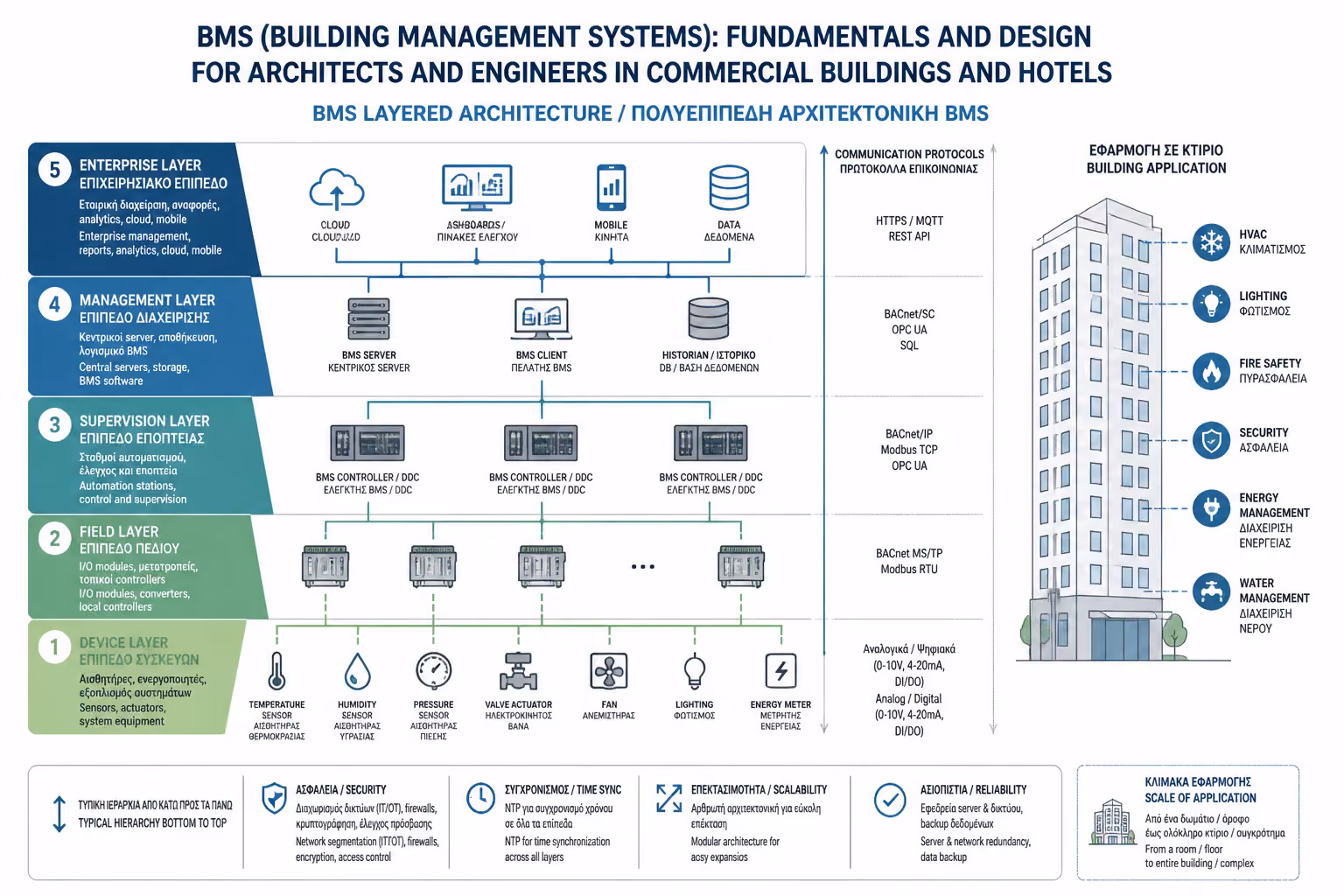

2. Η Αρχιτεκτονική ενός BMS (Τα 3 Επίπεδα)

Εικονογράφηση για 2. Η Αρχιτεκτονική ενός BMS (Τα 3 Επίπεδα)

Για να διαχειριστεί τον αχανή όγκο δεδομένων, ο σχεδιασμός ενός BMS στήνεται ιεραρχικά σε τρία επίπεδα (Top-Down):

  1. Επίπεδο Πεδίου (Field Level): Οι "αισθήσεις" και οι "μύες". Εδώ βρίσκονται οι αισθητήρες θερμοκρασίας, οι πιεζοστάτες μέσα στους σωλήνες, οι αναλογικές βάνες και τα μοτέρ των εξαερισμών (Inverters).
  2. Επίπεδο Αυτοματισμού (Automation Level - DDC/PLC): Οι "σπονδυλικές στήλες". Είναι μεγάλοι, βιομηχανικοί υπολογιστές (Direct Digital Controllers) τοποθετημένοι στους υποπίνακες κάθε ορόφου. Αυτοί παίρνουν τα δεδομένα από το πεδίο, τρέχουν τον κώδικα (logic) και δίνουν τις εντολές ακαριαία, χωρίς να ρωτήσουν τον κεντρικό server.

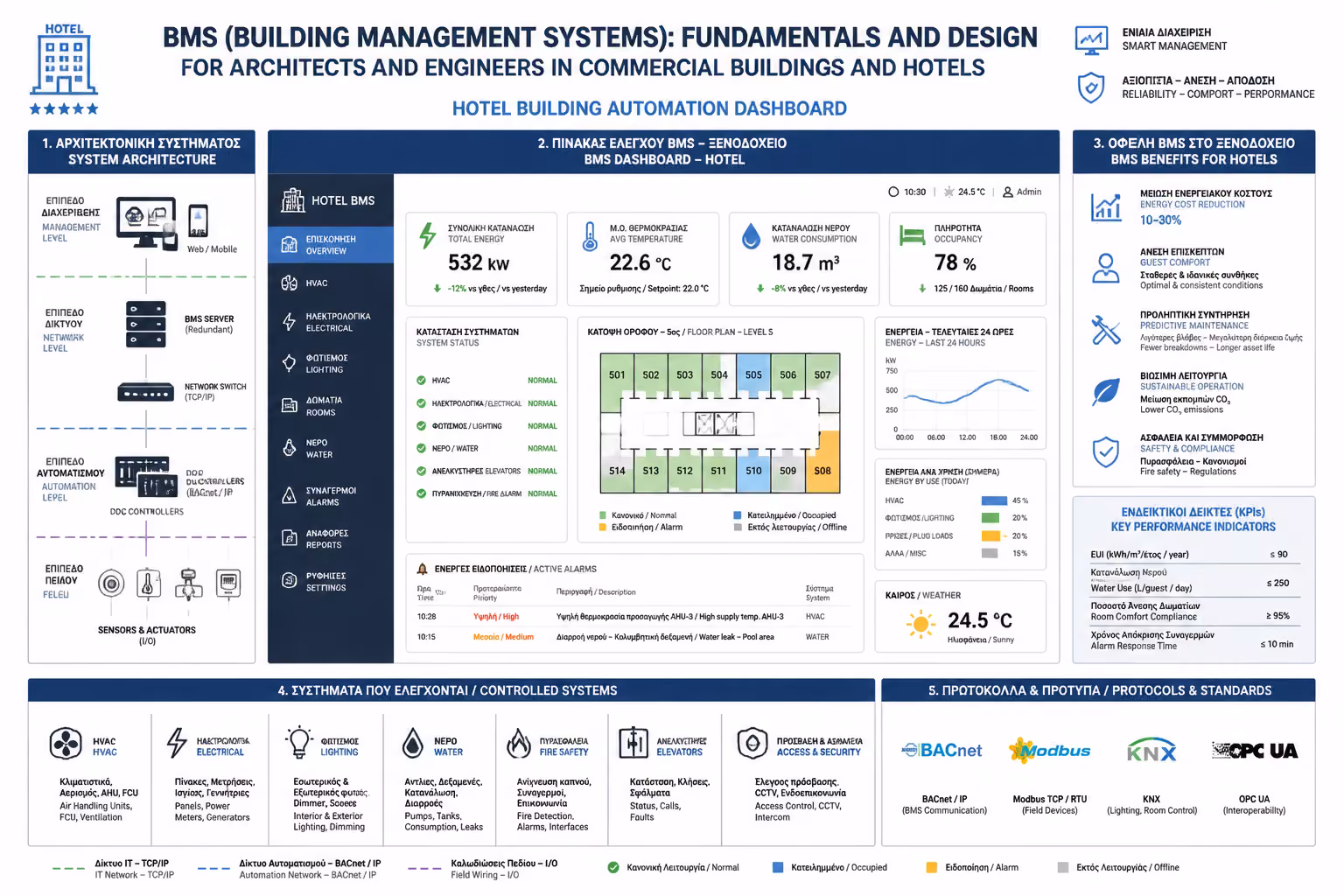

  3. Επίπεδο Διαχείρισης (Management Level - SCADA): Ο "εγκέφαλος". Ένα Control Room (αίθουσα ελέγχου) με μεγάλες οθόνες όπου τρέχει το λογισμικό εποπτείας (SCADA). Από εδώ, οι χειριστές βλέπουν τρισδιάστατα γραφικά (Floorplans) των σωληνώσεων, διαβάζουν συναγερμούς και αλλάζουν τις κεντρικές παραμέτρους όλου του κτιρίου.

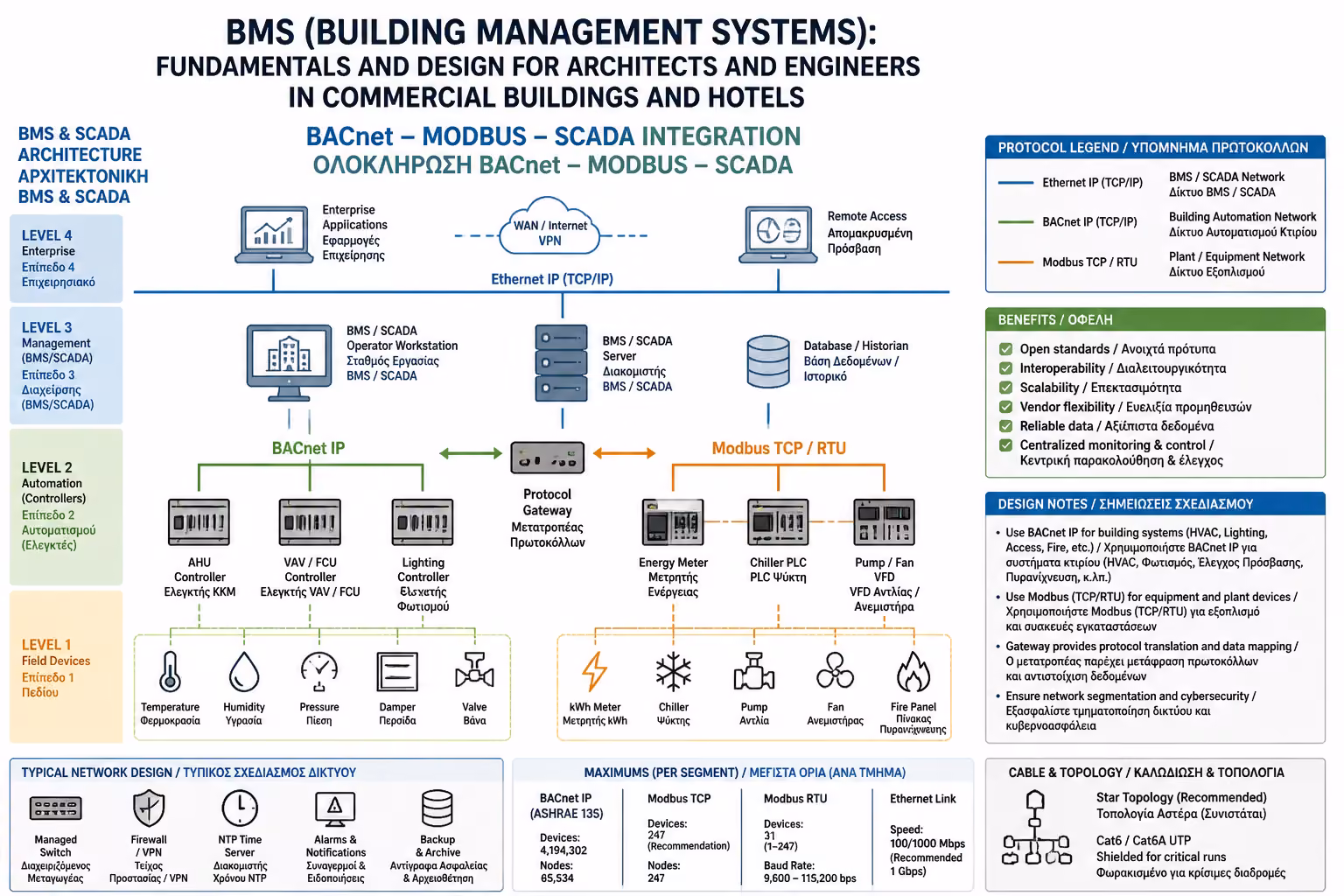

3. Η "Γλώσσα" των Μεγάλων: BACnet, Modbus & KNX

Όπως είπαμε, στα μεγάλα κτίρια το Zigbee δεν έχει θέση. Τα πρωτόκολλα πρέπει να είναι βιομηχανικών προδιαγραφών (Industrial Grade), σχεδιασμένα να αντέχουν σε τεράστιες ηλεκτρομαγνητικές παρεμβολές και να στέλνουν δεδομένα σε αποστάσεις χιλιομέτρων.

Συνήθως, ένα σύγχρονο BMS λειτουργεί ως ο απόλυτος μεταφραστής (Gateway), μιλώντας BACnet με τις αντλίες, Modbus με τους μετρητές και KNX με τα φώτα των γραφείων.

Εικονογράφηση για 3. Η "Γλώσσα" των Μεγάλων: BACnet, Modbus & KNX

BACnet

Το απόλυτο, παγκόσμιο πρότυπο της ASHRAE για τον Κλιματισμό (HVAC). Αν θέλετε να "μιλήσετε" με έναν κεντρικό ψύκτη της Daikin ή της Carrier, το BMS σας πρέπει να μιλάει BACnet.

Modbus

Το πιο παλιό και στιβαρό βιομηχανικό πρωτόκολλο. Χρησιμοποιείται κυρίως για να διαβάζει δεδομένα από μετρητές ενέργειας (Energy Meters), αναλυτές δικτύου και αντλίες (Inverters).

KNX / DALI

Όπως είδαμε, το KNX χρησιμοποιείται σε επίπεδο "δωματίου" (Room Automation) και το DALI για τον φωτισμό (Daylight Harvesting). Το κεντρικό BMS "αγκαλιάζει" το KNX και ενσωματώνει τα δεδομένα του.

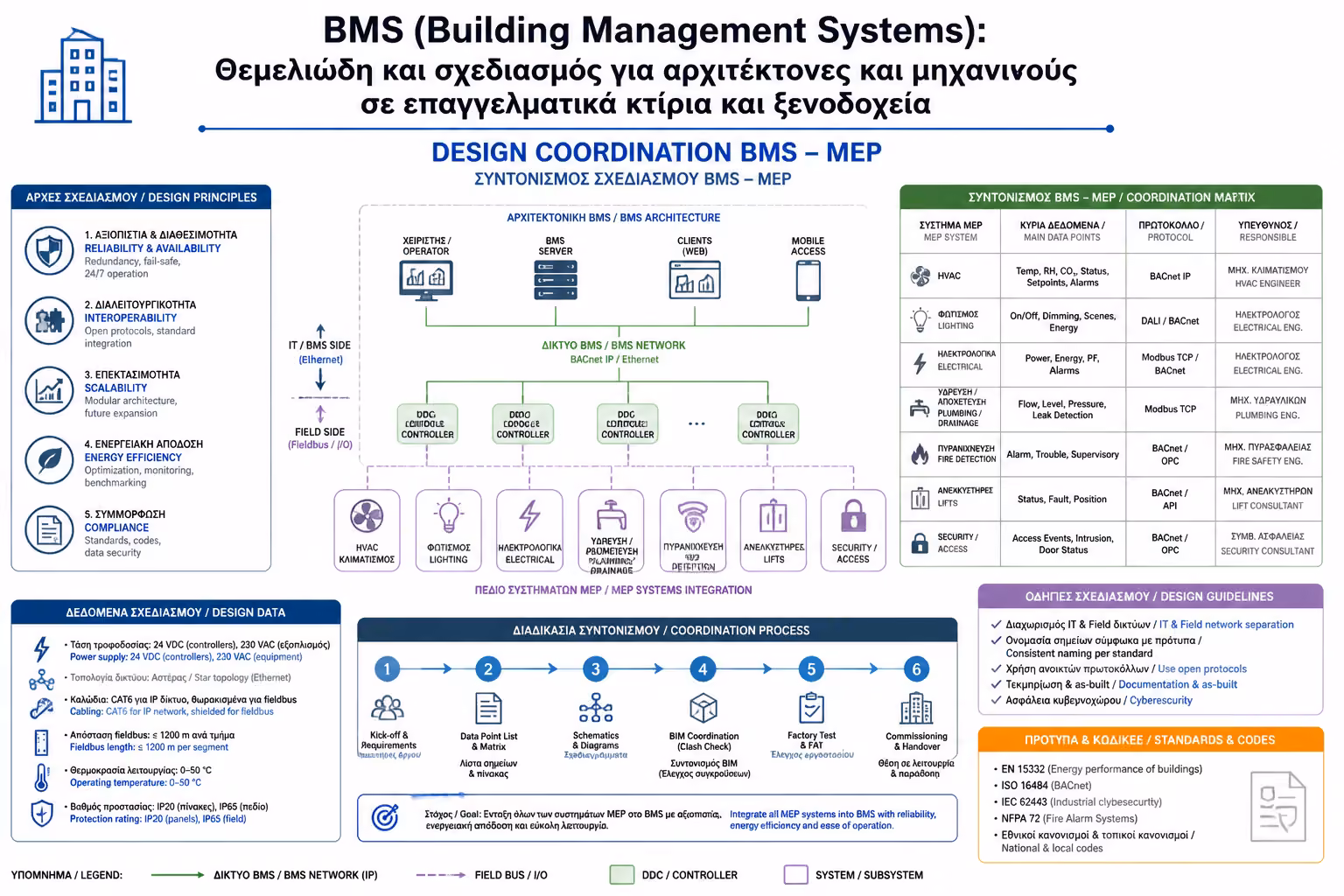

4. Ο Ρόλος του Αρχιτέκτονα & του Μηχανικού στον Σχεδιασμό

Εικονογράφηση για 4. Ο Ρόλος του Αρχιτέκτονα & του Μηχανικού στον Σχεδιασμό

Το μεγαλύτερο λάθος που συναντάμε στα μεγάλα έργα είναι το εξής: Ο αρχιτέκτονας σχεδιάζει το κτίριο, ο Η/Μ μηχανικός βάζει τα μηχανήματα, και το BMS καλείται ως "εργολάβος της τελευταίας στιγμής" για να τα ενώσει. Αυτό οδηγεί σε καταστροφή (και υπερβάσεις προϋπολογισμού).

Το BMS πρέπει να συμμετέχει από το Concept Design (Στάδιο Μελέτης):

Χωροταξία (Shafts & Server Rooms)

Το BMS απαιτεί χιλιόμετρα καλωδίων δεδομένων (UTP/FTP/Bus). Ο αρχιτέκτονας πρέπει να προβλέψει μεγάλα, κατακόρυφα φρεάτια (shafts) και χώρο για τεράστιους ηλεκτρικούς πίνακες αυτοματισμού (BMS Panels) σε κάθε όροφο. Δεν χωράνε σε μια ντουλάπα!

Συμβατότητα Μηχανημάτων

Ο Η/Μ μελετητής πρέπει να γράψει στα τεύχη δημοπράτησης (Tenders) ότι όλα τα μηχανήματα που θα αγοραστούν (από τους ανελκυστήρες μέχρι τις γεννήτριες) πρέπει να διαθέτουν "BACnet/IP card". Αν αγοραστεί μηχάνημα με "κλειστό" πρωτόκολλο (Proprietary), η ενσωμάτωσή του στο BMS θα είναι είτε αδύνατη, είτε πανάκριβη.

5. Το Οικονομικό Αποτέλεσμα (Γιατί επενδύουν τα Funds)

Η εγκατάσταση ενός BMS αυξάνει το αρχικό κόστος (CapEx) ενός εμπορικού κτιρίου. Γιατί λοιπόν οι μεγάλες εταιρείες Real Estate και τα ξενοδοχειακά Funds δεν χτίζουν τίποτα χωρίς αυτό;

  1. Ενεργειακή Κλάση & ESG: Τα σύγχρονα εμπορικά κτίρια βαθμολογούνται με πρότυπα όπως το LEED ή το BREEAM. Χωρίς ένα BMS που να κάνει βαθύ ετεροχρονισμό (Load Shifting) και κλιματισμό βάσει πληρότητας δωματίων, το κτίριο δεν πιάνει τα πράσινα πιστοποιητικά, άρα χάνει αξία μεταπώλησης.
  2. Προληπτική Συντήρηση (Predictive Maintenance): Αντί να στείλετε τον συντηρητή να ελέγξει 500 φίλτρα εξαερισμού "στα τυφλά", το BMS του δείχνει στην οθόνη ακριβώς ποια 4 φίλτρα έχουν βουλώσει, βάσει αισθητήρων διαφορικής πίεσης (Differential Pressure). Εξοικονομούνται χιλιάδες εργατοώρες.
  3. Κεντρική Διαχείριση (Facility Management): Ένας χειριστής σε ένα δωμάτιο ελέγχει 20.000 τετραγωνικά μέτρα. Αν υπάρξει διαρροή νερού στο 3ο υπόγειο, το σύστημα κλείνει αυτόματα την κεντρική ηλεκτροβάνα πριν πλημμυρίσει το κτίριο.

Συνοψίζοντας

Το BMS είναι η "μαέστρος" των βιομηχανικών και εμπορικών κτιρίων. Μετατρέπει άψυχα μηχανήματα, αντλίες και σωλήνες σε έναν ζωντανό, αναπνέοντα οργανισμό που αυτορυθμίζεται. Για τους επαγγελματίες του κατασκευαστικού κλάδου, η κατανόηση της αρχιτεκτονικής του (και η έγκαιρη πρόβλεψή του στα σχέδια) είναι το απόλυτο μυστικό για την παράδοση ενός έργου που είναι πραγματικά έτοιμο για το μέλλον.

Επόμενο Βήμα: Επιστρέφουμε στο Smart Home και τις κατοικίες, για να κλείσουμε τις εκκρεμότητές μας με τα πρωτόκολλα της Κατηγορίας Α. Μιλήσαμε για Wi-Fi, Zigbee, Matter, KNX και BACnet. Υπάρχει, όμως, ένα ακόμα πρωτόκολλο, το οποίο είναι ο σιωπηλός κυρίαρχος στον χώρο των Συναγερμών και της Ασφάλειας.

Συνεχίζουμε στον τελευταίο οδηγό της κατηγορίας: Πρωτόκολλο Z-Wave: Πλεονεκτήματα, εμβέλεια, ασφάλεια και γιατί προτιμάται στα συστήματα συναγερμού.
