Καλωδίωση BUS (για KNX): Απαιτήσεις εγκατάστασης στα μπετά, τοπολογίες και σχεδιασμός ηλεκτρικού πίνακα

Αν βρίσκεστε στη φάση που "πέφτουν τα μπετά" της νέας σας κατοικίας ή ετοιμάζεστε για μια ριζική, εκ βάθρων ανακαίνιση, βρίσκεστε στο πιο κρίσιμο σταυροδρόμι: Να κάνετε μια συμβατική ηλεκτρολογική εγκατάσταση και να "παίξετε" αργότερα με ασύρματα συστήματα, ή να χτίσετε τη "ραχοκοκαλιά" ενός πραγματικού, βιομηχανικών προδιαγραφών Smart Home;

Όπως είδαμε, το παγκόσμιο πρότυπο KNX είναι ο αδιαμφισβήτητος βασιλιάς της αξιοπιστίας. Όμως, το KNX δεν είναι κάτι που μπορείτε να αποφασίσετε αφού σοβατιστούν οι τοίχοι. Απαιτεί μια εντελώς διαφορετική φιλοσοφία καλωδίωσης που διαχωρίζει τη "δύναμη" από το "μυαλό".

Ως μηχανικοί, πάμε να δούμε πώς πρέπει να καθοδηγήσετε τον εγκαταστάτη ηλεκτρολόγο σας στο στάδιο της θεμελίωσης, τι είναι το περίφημο "πράσινο καλώδιο", και γιατί ο ηλεκτρικός σας πίνακας θα μοιάζει πλέον με ντουλάπα server.

1. Η Αλλαγή Φιλοσοφίας: Δύναμη vs. Λογική

Σε ένα συμβατικό σπίτι, τα καλώδια ρεύματος (230V) πηγαίνουν από τον πίνακα στον διακόπτη του τοίχου, και από τον διακόπτη καταλήγουν στη λάμπα. Ο διακόπτης δηλαδή "σηκώνει" το βάρος του ρεύματος.

Σε ένα σπίτι KNX, η φιλοσοφία ανατρέπεται πλήρως. Υπάρχουν δύο εντελώς ξεχωριστά δίκτυα:

  1. Το Δίκτυο Δύναμης (230V): Τα χοντρά καλώδια ρεύματος φεύγουν από τον κεντρικό πίνακα και πάνε απευθείας στα φορτία (απευθείας στις λάμπες, απευθείας στα μοτέρ των ρολών). Δεν περνάνε ποτέ από τους διακόπτες του τοίχου!
  2. Το Δίκτυο Λογικής (Το BUS): Ένα ξεχωριστό, λεπτό καλώδιο χαμηλής τάσης (το καλώδιο BUS) συνδέει όλους τους διακόπτες του τοίχου, τους αισθητήρες και τους θερμοστάτες μεταξύ τους και καταλήγει στον πίνακα.

Όταν πατάτε τον διακόπτη στο σαλόνι, δεν κλείνετε κύκλωμα 230V. Απλώς στέλνετε ένα ψηφιακό "μήνυμα" (ένα τηλεγράφημα) μέσω του καλωδίου BUS στον πίνακα, λέγοντας στον εγκέφαλο: "Δώσε ρεύμα στη λάμπα του σαλονιού".

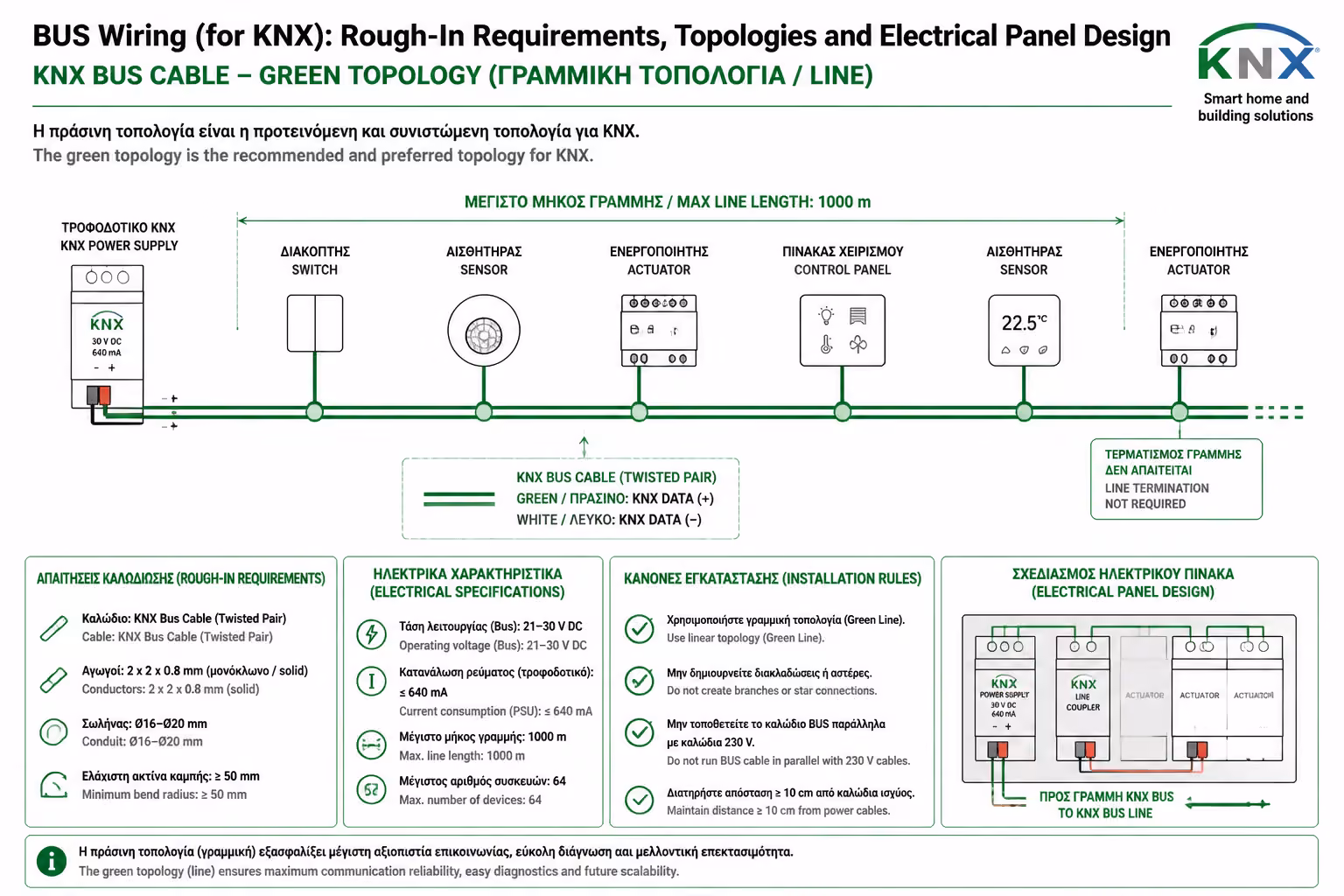

Εικονογράφηση για 1. Η Αλλαγή Φιλοσοφίας: Δύναμη vs. Λογική

2. Το "Πράσινο" Καλώδιο (J-Y(St)Y 2x2x0.8)

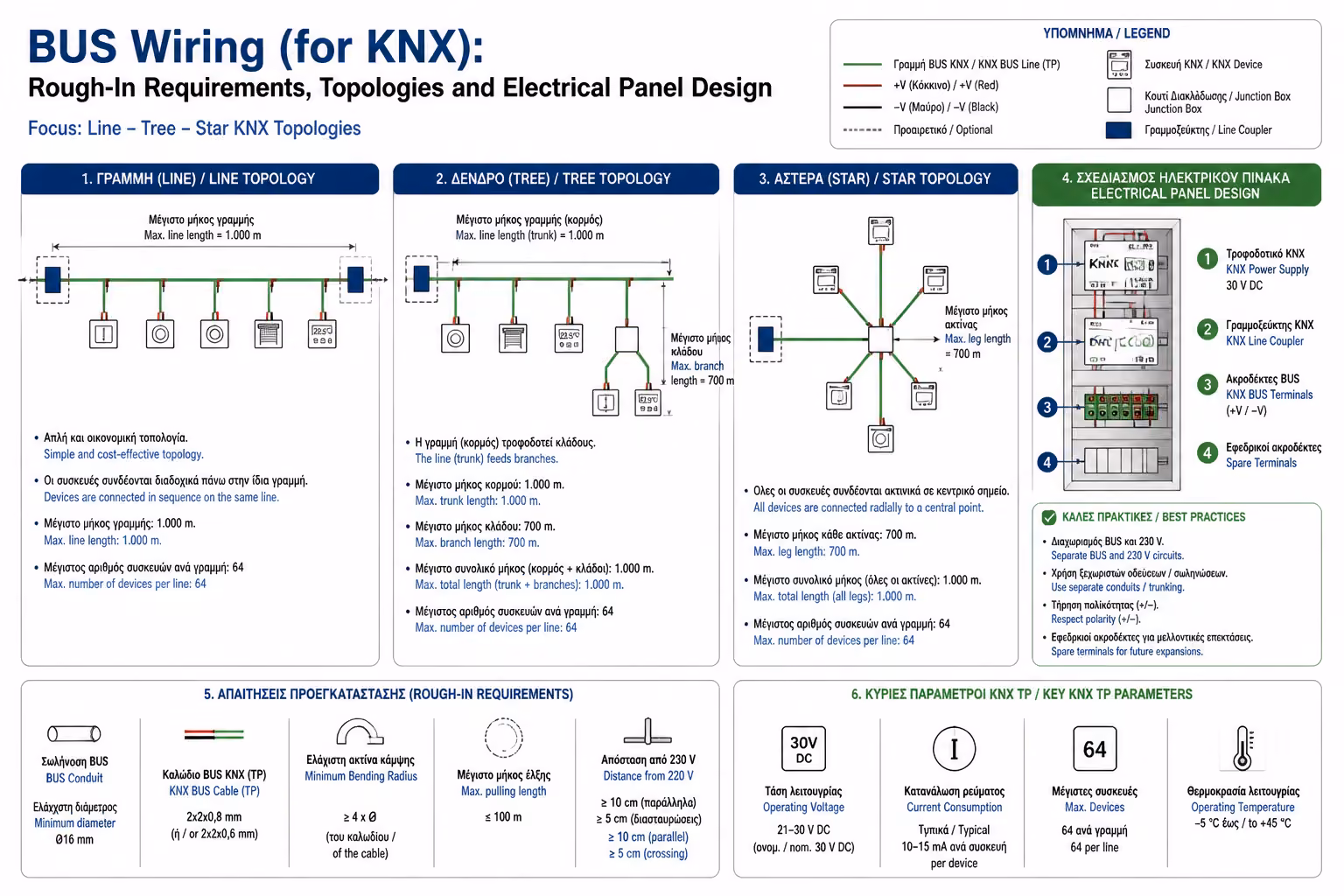

Εικονογράφηση για 2. Το "Πράσινο" Καλώδιο (J-Y(St)Y 2x2x0.8)

Το σήμα κατατεθέν του KNX είναι το θωρακισμένο, πράσινο καλώδιο BUS (τύπου J-Y(St)Y 2x2x0.8).

  • Χαμηλή Τάση & Ασφάλεια: Μεταφέρει ταυτόχρονα και τα δεδομένα (data) και την τροφοδοσία (ρεύμα) στους διακόπτες, λειτουργώντας στα 29V DC (Συνεχές Ρεύμα). Αυτό σημαίνει ότι οι διακόπτες στον τοίχο είναι απολύτως ασφαλείς (ακόμα και με βρεγμένα χέρια δεν υπάρχει κίνδυνος ηλεκτροπληξίας).
  • Οι Αγωγοί: Μέσα στο πράσινο περίβλημα υπάρχουν 4 λεπτά καλωδιάκια (συνήθως 2 ζεύγη: Κόκκινο/Μαύρο και Κίτρινο/Λευκό).
  • Το Κόκκινο (+) και το Μαύρο (-) είναι αυτά που χρησιμοποιούνται για την επικοινωνία και την τροφοδοσία.
  • Το Κίτρινο και το Λευκό είναι συνήθως εφεδρικά ή χρησιμοποιούνται για πρόσθετη τροφοδοσία αν απαιτηθεί.

3. Οι Κανόνες Τοπολογίας (Πώς "τρέχει" το καλώδιο)

Το KNX είναι εξαιρετικά ευέλικτο στο πώς θα περάσει ο ηλεκτρολόγος το πράσινο καλώδιο μέσα στα σπιράλ. Επιτρέπονται τρεις βασικές τοπολογίες:

Ο ΜΟΝΑΔΙΚΟΣ ΑΠΑΡΑΒΑΤΟΣ ΚΑΝΟΝΑΣ: Απαγορεύεται αυστηρά η δημιουργία Δακτυλίου (Ring). Η αρχή του καλωδίου δεν πρέπει ποτέ να συναντηθεί με το τέλος του. Αν δημιουργηθεί βρόχος (loop), τα ψηφιακά τηλεγραφήματα θα "κάνουν κύκλους" μέχρι να καταρρεύσει όλο το δίκτυο.

Εικονογράφηση για 3. Οι Κανόνες Τοπολογίας (Πώς "τρέχει" το καλώδιο)

Γραμμή (Line/Daisy Chain)

Το καλώδιο φεύγει από τον πίνακα, πάει στον 1ο διακόπτη, από εκεί στον 2ο, μετά στον θερμοστάτη, κ.ο.κ.

Αστέρας (Star)

Κάθε διακόπτης έχει το δικό του καλώδιο που καταλήγει ξεχωριστά στον κεντρικό πίνακα.

Δέντρο (Tree)

Ένας συνδυασμός των παραπάνω. Το καλώδιο φεύγει από τον πίνακα, πάει σε ένα κουτί διακλάδωσης και από εκεί "ανοίγει" σαν κλαδιά προς διάφορα δωμάτια.

4. Ο Σχεδιασμός του Ηλεκτρικού Πίνακα (Ο "Εγκέφαλος")

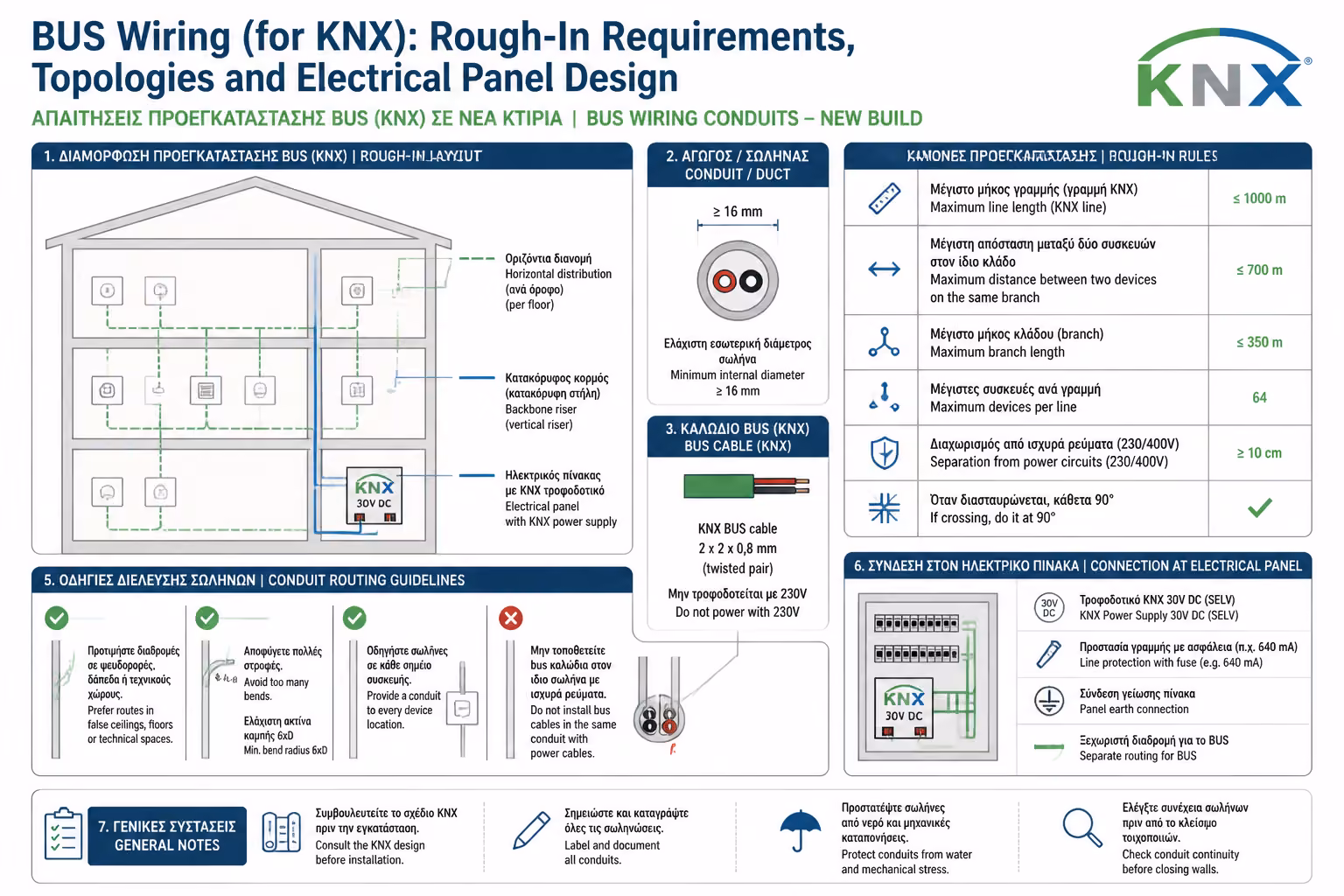

Εικονογράφηση για 4. Ο Σχεδιασμός του Ηλεκτρικού Πίνακα (Ο "Εγκέφαλος")

Εδώ είναι που οι κατασκευαστές και οι αρχιτέκτονες κάνουν το μεγαλύτερο λάθος, υποτιμώντας τον χώρο.

Στο KNX, επειδή οι διακόπτες του τοίχου δεν ελέγχουν τα φορτία, η δουλειά αυτή γίνεται μέσα στον πίνακα. Ο πίνακας KNX πρέπει να είναι έως και 3 φορές μεγαλύτερος από έναν συμβατικό πίνακα!

Τι μπαίνει μέσα σε αυτόν τον τεράστιο πίνακα: 1. Οι Ασφάλειες & τα Ρελέ Διαρροής: Όπως σε κάθε σπίτι. 2. Το Τροφοδοτικό KNX (PSU): Η "καρδιά" του συστήματος που παράγει τα 29V DC για να δώσει ζωή στο πράσινο καλώδιο. Διαθέτει ειδικό πηνίο (choke) για να διαχωρίζει τα δεδομένα από το ρεύμα. 3. Οι Ενεργοποιητές (Actuators): Αυτοί είναι οι "μύες". Είναι μεγάλες συσκευές που μπαίνουν στις ράγες (DIN rails) του πίνακα και ακούνε τις εντολές του BUS. Υπάρχουν: Switch Actuators (Ρελέδες) για να ανάβουν/σβήνουν φώτα και πρίζες. Dimming Actuators για να αυξομειώνουν την ένταση του φωτισμού. Blind/Shutter Actuators* που ελέγχουν τα μοτέρ των ρολών και των τεντών. 4. Χώρος Αερισμού (Ψύξη): Επειδή ο πίνακας φιλοξενεί δεκάδες ηλεκτρονικές πλακέτες (Actuators), αναπτύσσει θερμοκρασία. Ο μελετητής πρέπει να αφήσει 20-30% κενό χώρο ανάμεσα στα εξαρτήματα (ή να προβλέψει ενεργό εξαερισμό) για να μην καούν τα υλικά.

Συνοψίζοντας

Η καλωδίωση KNX (BUS) είναι η οριστική απάντηση στο ερώτημα της αξιοπιστίας των κτιριακών αυτοματισμών. Απαιτεί μεν σχολαστικό σχεδιασμό, άπλετο χώρο για τους κεντρικούς πίνακες και περισσότερα μέτρα καλωδίων ρεύματος (αφού κάθε λάμπα γυρνάει στον πίνακα), αλλά το αποτέλεσμα σας αποζημιώνει: Αποκτάτε ένα σπίτι όπου οι διακόπτες δεν έχουν επικίνδυνα ρεύματα, μπορούν να επαναπρογραμματιστούν να κάνουν οτιδήποτε θέλετε ανά πάσα στιγμή, και η υποδομή (το πράσινο καλώδιο) θα αντέξει όσες τεχνολογικές αναβαθμίσεις κι αν φέρουν οι επόμενες δεκαετίες.

Επόμενο Βήμα: Ολοκληρώσαμε την παρουσίαση των πρωτοκόλλων, είτε ασύρματων (Zigbee, Z-Wave, Matter) είτε ενσύρματων (KNX). Πριν προχωρήσουμε στο "Hardware" των έξυπνων διακοπτών της Κατηγορίας Β, υπάρχει ένας τελευταίος, "ιερός" κανόνας του σύγχρονου Smart Home που πρέπει να εμπεδώσουμε.
