Έξυπνοι Διακόπτες Αλέ-Ρετούρ (Two-way Switching): Πώς γίνεται η σωστή συνδεσμολογία σε σκάλες, διαδρόμους και κρεβατοκάμαρες

Αν έχετε ήδη εγκαταστήσει με επιτυχία το πρώτο σας έξυπνο ρελέ (π.χ. Shelly) σε έναν απλό διακόπτη, νιώθετε ίσως έτοιμοι να κατακτήσετε όλο το σπίτι. Μέχρι που φτάνετε στον διάδρομο ή στην κρεβατοκάμαρα. Εκεί, ανοίγετε τον διακόπτη και βλέπετε έναν "λαβύρινθο" από καλώδια (τρία ή και περισσότερα), τα οποία δεν βγάζουν κανένα νόημα σε σχέση με όσα ξέρατε.

Καλώς ήρθατε στο κύκλωμα Αλέ-Ρετούρ (Two-way Switching). Πρόκειται για το σύστημα όπου μια λάμπα (π.χ. στον διάδρομο) ανάβει από τη μία άκρη (Διακόπτης Α) και σβήνει από την άλλη (Διακόπτης Β). Αυτή είναι η πιο κλασική "παγίδα" που "καίει" πλακέτες (και ρίχνει ασφάλειες) στα χέρια των αρχάριων DIYers.

Ως μηχανικοί, θα σας αποκαλύψουμε το μεγαλύτερο μυστικό της αγοράς: Δεν χρειάζεται να αγοράσετε κάτι διαφορετικό, ούτε να τραβήξετε νέα καλώδια. Πάμε να αποκωδικοποιήσουμε το αλέ-ρετούρ και να δούμε πώς θα το κάνετε "έξυπνο" με απόλυτη ασφάλεια.

1. Κατανοώντας το Κύκλωμα (Οι "Μεταγωγοί")

Σε έναν απλό διακόπτη, το ρεύμα (Φάση) μπαίνει και βγαίνει κατευθείαν προς τη λάμπα. Στο κύκλωμα Αλέ-Ρετούρ, η κατάσταση είναι ελαφρώς πιο περίπλοκη, αλλά απολύτως λογική:

  1. Η Φάση (το ρεύμα από τον πίνακα) μπαίνει στον Διακόπτη Α.
  2. Ανάμεσα στον Διακόπτη Α και στον Διακόπτη Β, ταξιδεύουν δύο παράλληλα καλώδια (οι λεγόμενοι μεταγωγοί ή travelers). Αυτά τα καλώδια απλώς μεταφέρουν το ρεύμα από τον έναν διακόπτη στον άλλο, ανάλογα με το ποιο κουμπί πατήσατε.
  3. Από τον Διακόπτη Β, φεύγει το τελικό καλώδιο (η Επιστροφή) που καταλήγει στη λάμπα του ταβανιού.

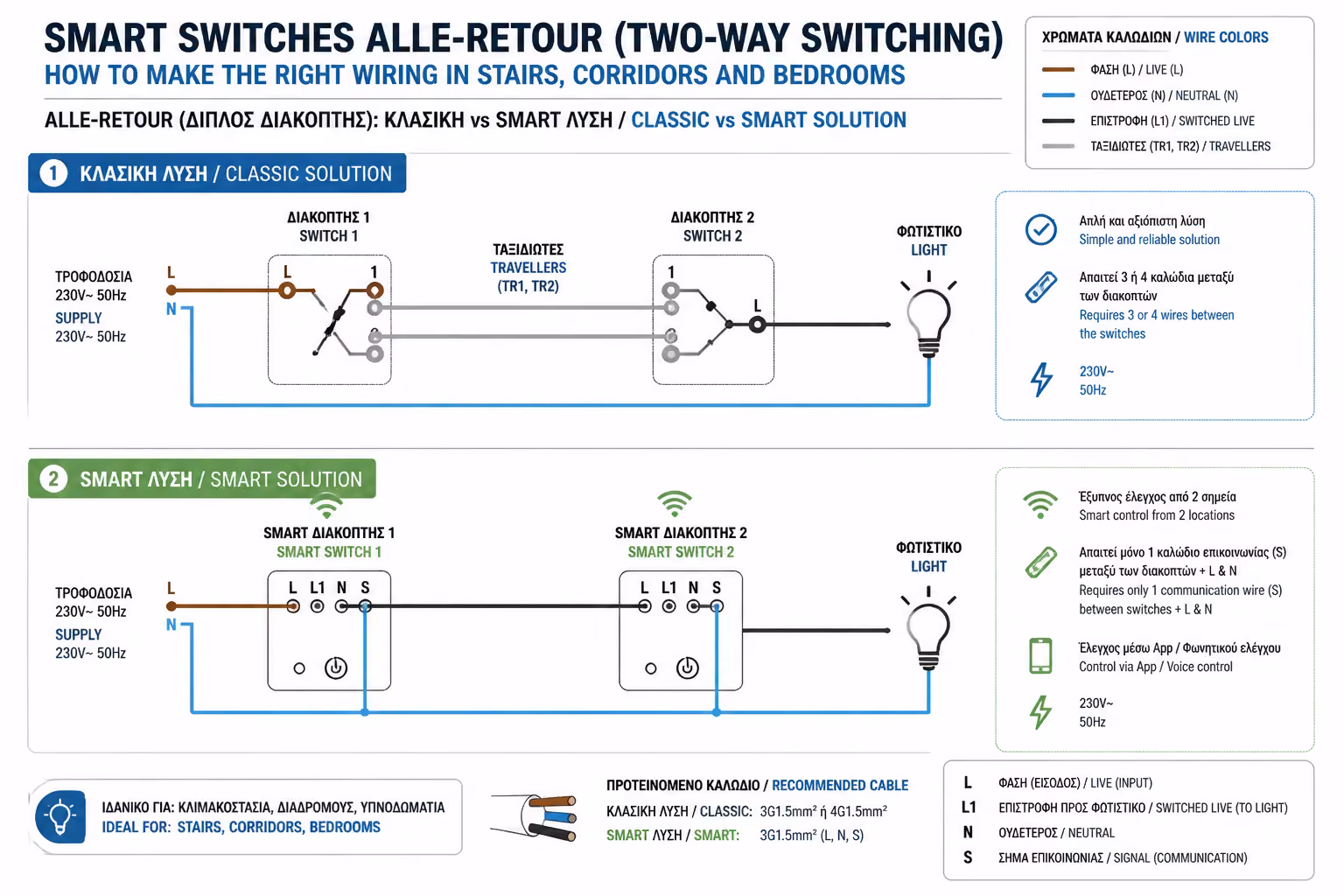

Εικονογράφηση για 1. Κατανοώντας το Κύκλωμα (Οι "Μεταγωγοί")

2. Ο Χρυσός Κανόνας: Χρειάζεστε ΜΟΝΟ ΕΝΑ έξυπνο ρελέ

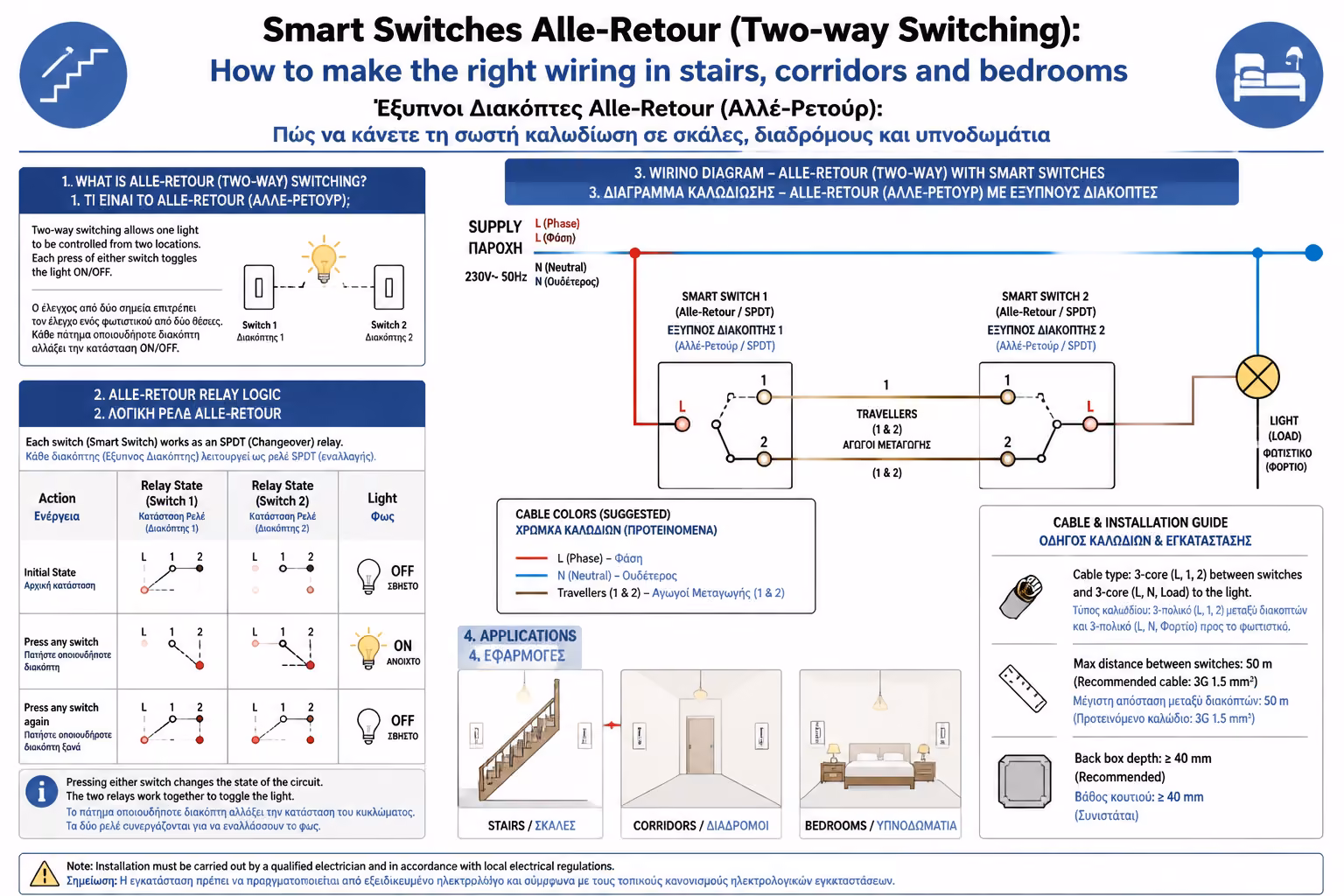

Εικονογράφηση για 2. Ο Χρυσός Κανόνας: Χρειάζεστε ΜΟΝΟ ΕΝΑ έξυπνο ρελέ

Το πιο συχνό λάθος όσων ξεκινούν είναι ότι αγοράζουν δύο έξυπνα ρελέ (ένα για κάθε διακόπτη) και προσπαθούν να τα συγχρονίσουν. Αυτό είναι λάθος και σπατάλη χρημάτων.

Ολόκληρο το κύκλωμα των δύο διακοπτών (με τα καλώδια που τρέχουν ανάμεσά τους) το αντιμετωπίζουμε ως έναν, ενιαίο μηχανισμό. Το ρεύμα περνάει μέσα από αυτούς και βγαίνει από μία και μοναδική έξοδο. Εμείς, το μόνο που θέλουμε να κάνουμε, είναι να βάλουμε τον "έξυπνο τροχονόμο" μας (το έξυπνο ρελέ) ακριβώς στο τέλος αυτής της διαδρομής, πριν το ρεύμα πάει στη λάμπα.

3. Πού τοποθετείται το Ρελέ (Η Κρίσιμη Απόφαση)

Αφού χρειαζόμαστε μόνο ένα ρελέ, σε ποιον από τους δύο διακόπτες θα το βάλουμε; Στου διαδρόμου ή της κρεβατοκάμαρας;

Η απάντηση είναι τεχνική: Το ρελέ μπαίνει ΠΑΝΤΑ στον διακόπτη από τον οποίο φεύγει το καλώδιο (η επιστροφή) προς τη λάμπα.

Πώς θα τον βρείτε (Απαιτείται δοκιμαστικό κατσαβίδι και προσοχή):

  • Ανοίγετε και τους δύο διακόπτες.
  • Ο ένας διακόπτης έχει το καλώδιο της μόνιμης Φάσης (αυτό που έχει ΠΑΝΤΑ ρεύμα από τον πίνακα, ό,τι κι αν πατήσετε). Εκεί ΔΕΝ βάζετε το ρελέ.
  • Ο άλλος διακόπτης έχει ένα καλώδιο που δίνει ρεύμα στη λάμπα. Αυτός είναι ο "Διακόπτης Β" της εγκατάστασής μας. Εκεί θα κρύψετε το έξυπνο ρελέ.

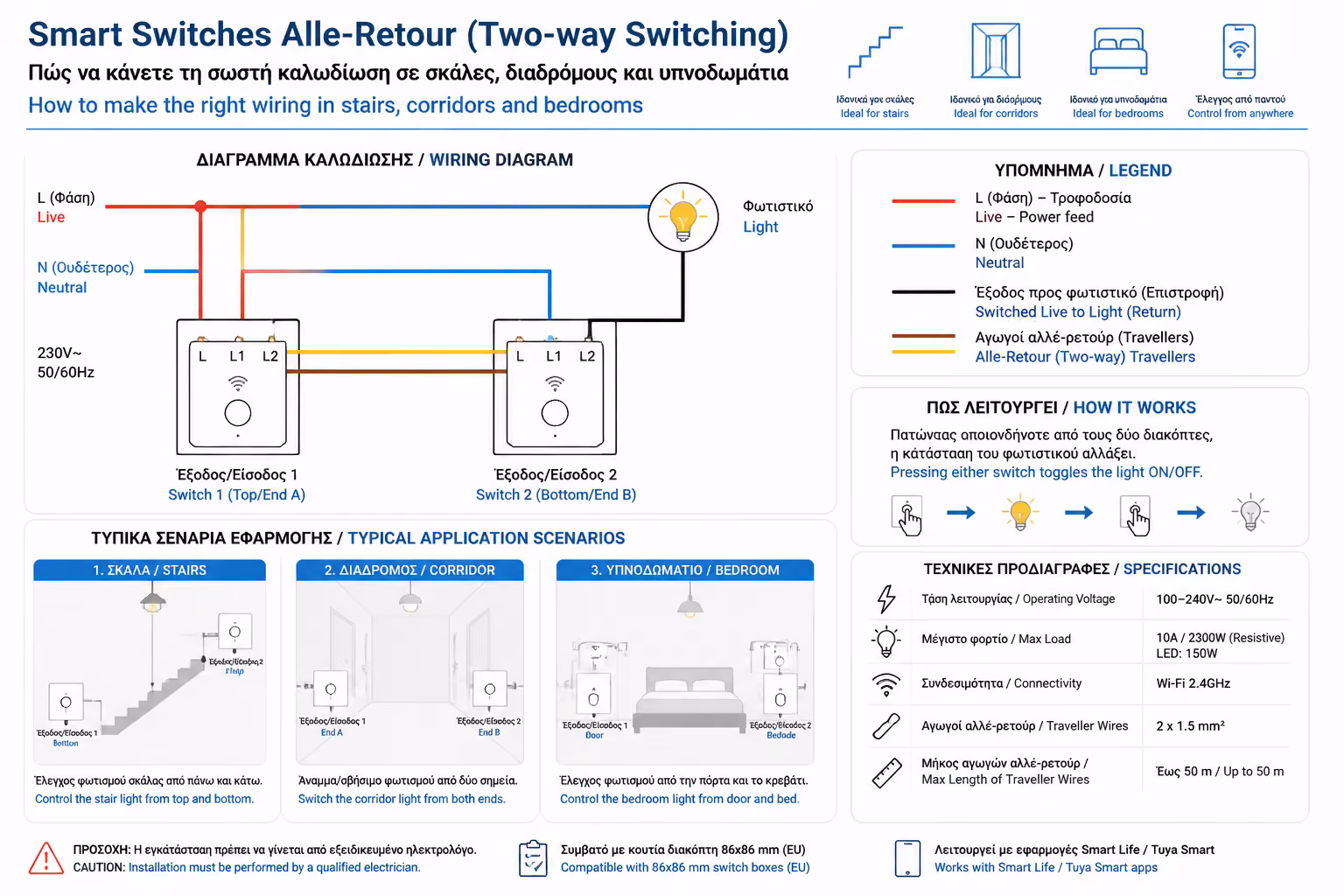

Εικονογράφηση για 3. Πού τοποθετείται το Ρελέ (Η Κρίσιμη Απόφαση)

4. Η Σωστή Συνδεσμολογία (Βήμα-Βήμα)

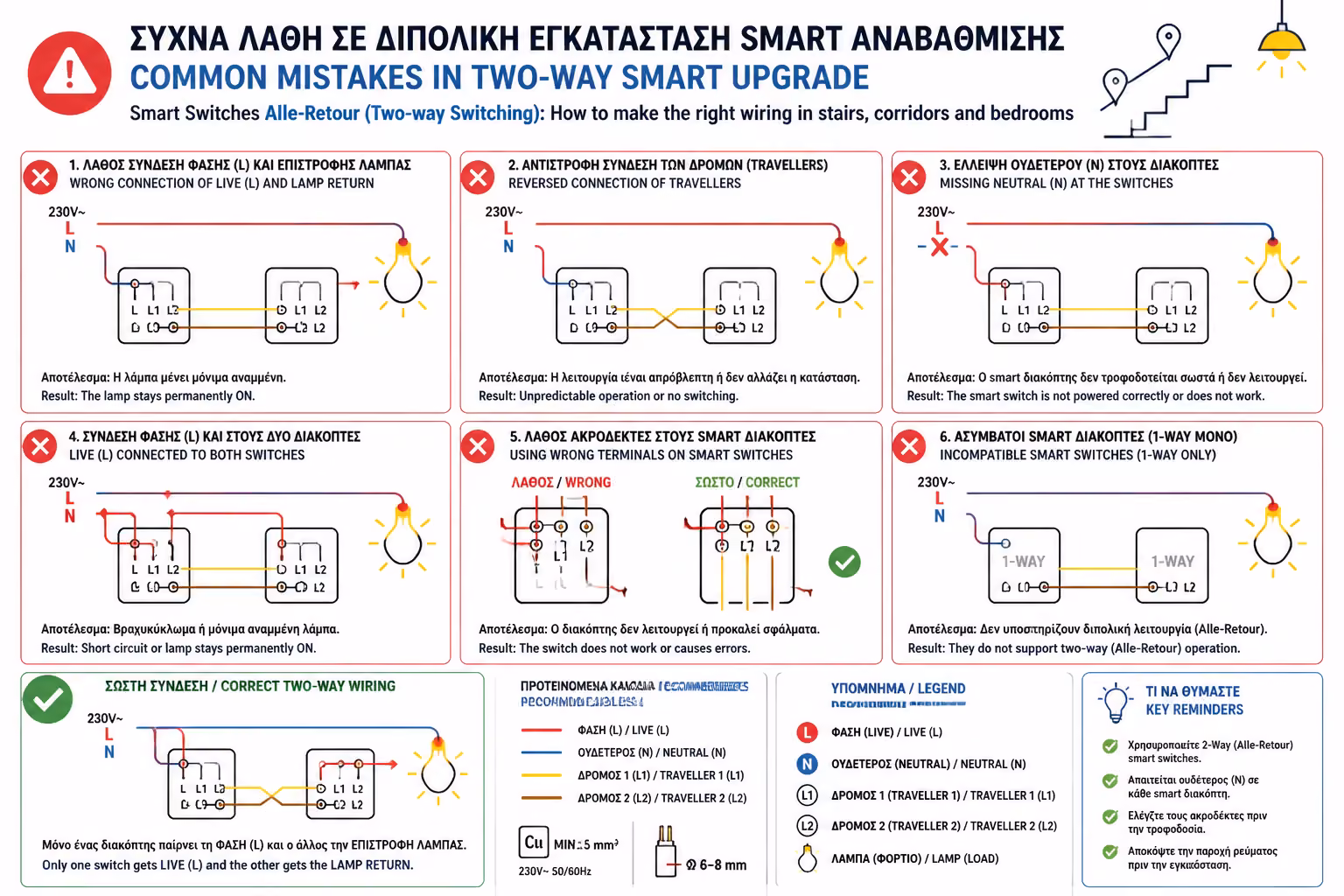

Εικονογράφηση για 4. Η Σωστή Συνδεσμολογία (Βήμα-Βήμα)

Έστω ότι έχετε ένα κλασικό έξυπνο ρελέ (π.χ. Shelly 1 ή Sonoff Mini) και βρήκατε τον σωστό διακόπτη. Η διαδικασία είναι η εξής:

  1. Τροφοδοσία Ρελέ: Το ρελέ, όπως είπαμε στο προηγούμενο κεφάλαιο, χρειάζεται ρεύμα για να δουλέψει. Του δίνετε μόνιμη Φάση (L) και Ουδέτερο (N). (Σημείωση: Αν δεν έχετε ουδέτερο, χρησιμοποιείτε ένα No-Neutral ρελέ).
  2. Η Λάμπα: Το καλώδιο που έφευγε από τον διακόπτη και πήγαινε στη λάμπα (η Επιστροφή), το βγάζετε από τον διακόπτη και το βιδώνετε στην Έξοδο (Οutput ή "O") του ρελέ. Τώρα το ρελέ ελέγχει τη λάμπα.
  3. Οι Διακόπτες: Εδώ είναι το κόλπο. Στην κενή επαφή που έμεινε στον διακόπτη (εκεί που πριν ήταν η λάμπα), βάζετε ένα μικρό καλωδιάκι και το συνδέετε στην είσοδο του διακόπτη (Switch ή "SW") πάνω στο ρελέ.

Το Αποτέλεσμα: Εσείς πατάτε τον Διακόπτη Α. Αυτός στέλνει ρεύμα μέσω των μεταγωγών στον Διακόπτη Β. Ο Διακόπτης Β δίνει ρεύμα στην είσοδο (SW) του ρελέ. Το ρελέ "αντιλαμβάνεται" την κίνηση και ανάβει τη λάμπα. Τέλεια, αναλογική και ψηφιακή αρμονία!

5. Η Εναλλακτική Λύση: Το "Εικονικό" Αλέ-Ρετούρ (Virtual 3-way)

Αν η καλωδίωση του σπιτιού σας είναι ένα απόλυτο χάος, ή αν θέλετε να βάλετε ολόκληρους Smart Switches (γυάλινους διακόπτες με οθόνη αφής) και όχι κρυφά ρελεδάκια, η φυσική καλωδίωση αλέ-ρετούρ συχνά δεν βολεύει.

Σε αυτή την περίπτωση, οι επαγγελματίες χρησιμοποιούν το "Virtual Routing":

  • Καταργούμε (βραχυκυκλώνουμε) τα καλώδια που ενώνουν τους δύο διακόπτες.
  • Στον "Διακόπτη Α" βάζουμε έναν κανονικό, καλωδιωμένο Smart Switch, ο οποίος συνδέεται στη λάμπα και την ελέγχει.
  • Στον "Διακόπτη Β" (π.χ. δίπλα στο κομοδίνο σας), δεν συνδέουμε κανένα καλώδιο ρεύματος. Βιδώνουμε στον τοίχο έναν Ασύρματο Διακόπτη Μπαταρίας (π.χ. Zigbee Wireless Switch).
  • Μέσα από την εφαρμογή του κινητού, φτιάχνουμε έναν απλό αυτοματισμό: "Όταν πατηθεί ο ασύρματος Διακόπτης Β, δώσε σήμα στον Διακόπτη Α να ανάψει τη λάμπα".

Έτσι, γλιτώνετε εντελώς την ταλαιπωρία της περίπλοκης καλωδίωσης, δημιουργώντας ένα αλέ-ρετούρ καθαρά μέσω λογισμικού (software).

Συνοψίζοντας

Η μετατροπή ενός κυκλώματος αλέ-ρετούρ σε "έξυπνο" τρομάζει, αλλά στην πραγματικότητα απαιτεί απλώς να εντοπίσετε το "τελευταίο μίλι" της διαδρομής (το καλώδιο που πάει στη λάμπα) και να "φυτέψετε" το ρελέ σας ακριβώς εκεί. Μόλις το κάνετε την πρώτη φορά, το μυστήριο λύνεται. Πάντα, όμως, με κατεβασμένη τη γενική ασφάλεια του πίνακα κατά τις δοκιμές σας!

Επόμενο Βήμα: Είδαμε πώς να "κρύβουμε" ρελεδάκια μέσα στους τοίχους για μεμονωμένες λάμπες. Τι γίνεται όμως όταν κάνουμε ανακαίνιση εξ ολοκλήρου ή θέλουμε να ελέγξουμε "βαριά" φορτία (όπως ο θερμοσίφωνας, η αντλία της πισίνας ή όλα τα φώτα του κήπου μαζεμένα);

Συνεχίζουμε στον επόμενο οδηγό, περνώντας σε επαγγελματικό επίπεδο: Εξοπλισμός Ράγας DIN (π.χ. Shelly Pro): Επαγγελματικές έξυπνες εγκαταστάσεις απευθείας μέσα στον κεντρικό ηλεκτρικό πίνακα.
