Εξοπλισμός Ράγας DIN (π.χ. Shelly Pro): Επαγγελματικές έξυπνες εγκαταστάσεις απευθείας μέσα στον κεντρικό ηλεκτρικό πίνακα

Μέχρι τώρα εξετάσαμε πώς να "κρύβουμε" μικροσκοπικά ρελέ πίσω από τους διακόπτες του τοίχου για να ελέγξουμε μεμονωμένες λάμπες. Αυτή είναι η τέλεια λύση για μικρές αναβαθμίσεις. Τι γίνεται, όμως, όταν θέλουμε να ελέγξουμε τον θερμοσίφωνα (ένα τεράστιο φορτίο 4000W), την αντλία της πισίνας, ή όταν κάνουμε μια ριζική ανακαίνιση και θέλουμε βιομηχανική αξιοπιστία χωρίς να "στριμώχνουμε" καλώδια σε στενούς τοίχους;

Εκεί, οι μηχανικοί και οι επαγγελματίες ηλεκτρολόγοι αφήνουν τους τοίχους και μεταφέρονται στην "καρδιά" του σπιτιού: Τον Κεντρικό Ηλεκτρικό Πίνακα.

Οι εταιρείες του Smart Home (με πρωτοπόρο τη σειρά Shelly Pro και την αντίστοιχη της Sonoff) δημιούργησαν εξοπλισμό ειδικά σχεδιασμένο για να "κουμπώνει" απευθείας στις μεταλλικές ράγες του πίνακα (Ράγα DIN). Πάμε να δούμε γιατί αυτή η προσέγγιση είναι η επιτομή της ασφάλειας και πώς μετατρέπει μια απλή οικιακή εγκατάσταση σε επαγγελματικού επιπέδου Smart Home.

1. Τι είναι ο Εξοπλισμός Ράγας DIN;

Αν ανοίξετε το πορτάκι του ηλεκτρικού σας πίνακα, θα δείτε ότι όλες οι ασφάλειες και τα ρελέ είναι στερεωμένα πάνω σε οριζόντιες, μεταλλικές ράγες. Αυτές ονομάζονται Ράγες DIN (από το γερμανικό πρότυπο Deutsches Institut für Normung).

Τα "Έξυπνα Ρελέ Ράγας" (DIN Rail Smart Relays) έχουν ακριβώς το ίδιο σχήμα και μέγεθος με μια κοινή ασφάλεια. Ο ηλεκτρολόγος απλώς τα "κλικάρει" πάνω στη ράγα δίπλα στις υπόλοιπες ασφάλειες. Διαθέτουν δική τους πλακέτα, κεραία Wi-Fi/Bluetooth και ισχυρούς ακροδέκτες (κλέμες) για να δέχονται χοντρά καλώδια.

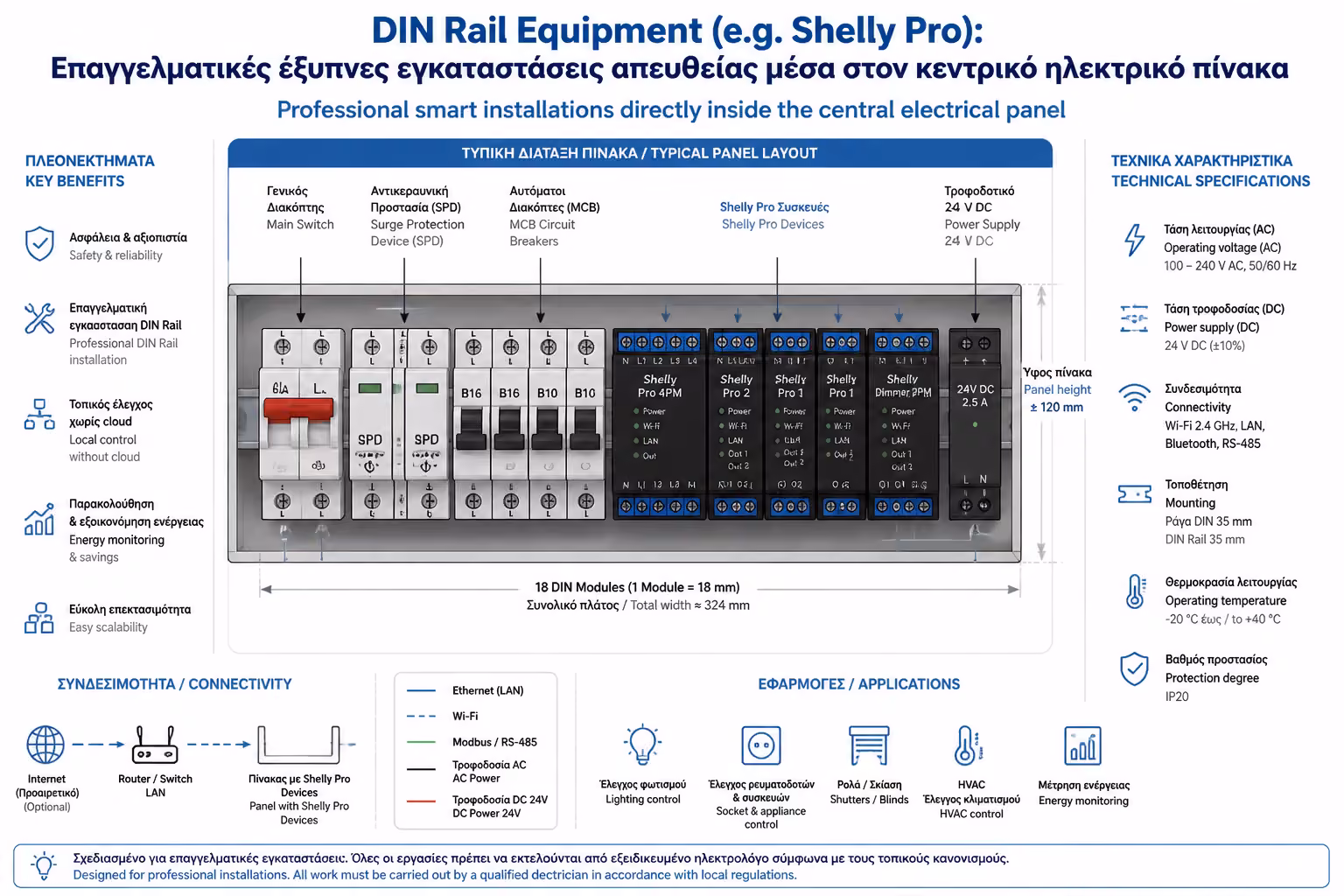

Εικονογράφηση για 1. Τι είναι ο Εξοπλισμός Ράγας DIN;

2. Γιατί να μεταφέρουμε το Smart Home στον Πίνακα; (Τα 3 μεγάλα πλεονεκτήματα)

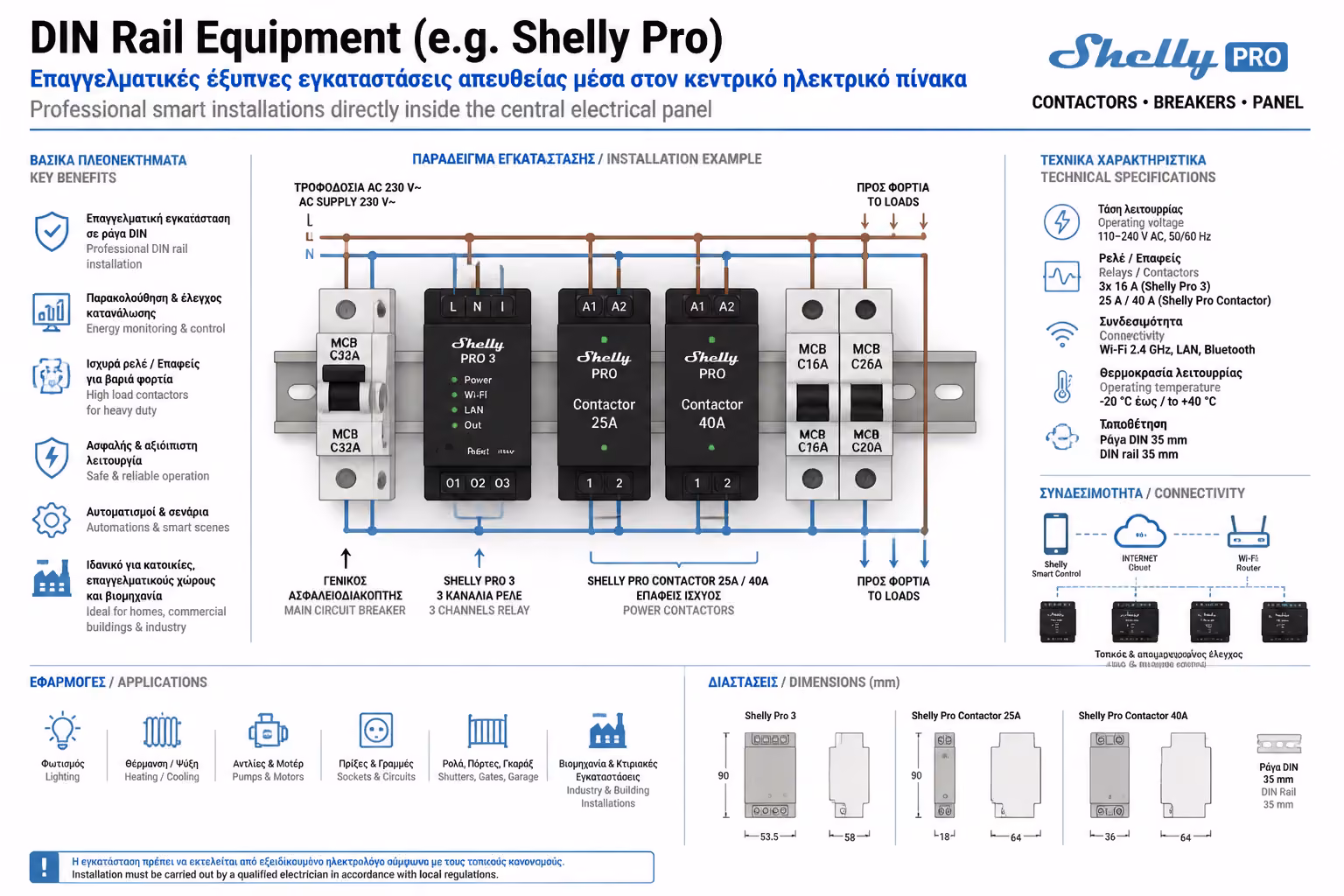

Εικονογράφηση για 2. Γιατί να μεταφέρουμε το Smart Home στον Πίνακα; (Τα 3 μεγάλα πλεονεκτήματα)

Το να κεντρικοποιήσετε τον αυτοματισμό σας προσφέρει τρία τεράστια οφέλη που τα κρυφά ρελεδάκια των τοίχων απλώς δεν μπορούν να ανταγωνιστούν:

Α. Διαχείριση Βαρέων Φορτίων & Ασφάλεια

Ένα μικρό ρελέ πίσω από τον διακόπτη του τοίχου είναι τέλειο για 5 λάμπες LED. Δεν αντέχει όμως να σηκώσει τα 16 Amperes ενός θερμοσίφωνα ή ενός μεγάλου A/C. Στον πίνακα, έχουμε τον χώρο να δουλέψουμε σωστά. Συνδέουμε το έξυπνο ρελέ ράγας (π.χ. ένα Shelly Pro 1) με ένα "σκληροτράχηλο", βιομηχανικό Ρελέ Ισχύος (Contactor) 25A ή 40A. Το έξυπνο ρελέ δίνει την εντολή, και το ρελέ ισχύος "σηκώνει" το τεράστιο ρεύμα του θερμοσίφωνα. Αυτό εγγυάται ότι δεν θα λιώσουν ποτέ τα πλαστικά και δεν θα υπάρξει κίνδυνος πυρκαγιάς.

Β. Ενσύρματη Σύνδεση (LAN / Ethernet)

Αυτό είναι ίσως το πιο σημαντικό χαρακτηριστικό της επαγγελματικής σειράς (όπως τα Shelly Pro). Διαθέτουν θύρα RJ45 για καλώδιο δικτύου (Ethernet). Το Wi-Fi είναι βολικό, αλλά υπόκειται σε παρεμβολές. Κουμπώνοντας ένα καλώδιο ίντερνετ απευθείας από το Router σας πάνω στο έξυπνο ρελέ του πίνακα, το σύστημα αποκτά ενσύρματη, αδιαπέραστη σταθερότητα. Δεν θα δείτε ποτέ ξανά την ένδειξη "Device Offline".

Γ. Εύκολη Συντήρηση (Maintenance)

Οι ηλεκτρονικές πλακέτες (όσο καλές κι αν είναι) κάποτε χαλάνε. Αν καεί ένα ρελέ που είναι χτισμένο μέσα σε έναν τοίχο με ταπετσαρία, ο ηλεκτρολόγος πρέπει να ξηλώσει τον διακόπτη, ρισκάροντας να λερώσει ή να γδάρει τον τοίχο. Αν καεί ένα ρελέ ράγας, απλώς ανοίγει την πόρτα του πίνακα, το ξεκουμπώνει και βάζει το καινούργιο σε 2 λεπτά.

3. Οι Τυπικές Εφαρμογές (Τι αξίζει να βάλετε στον πίνακα;)

Ακόμα κι αν δεν κάνετε ανακαίνιση, υπάρχουν συστήματα που παραδοσιακά ελέγχονται μόνο από τον πίνακα και είναι οι πρώτοι υποψήφιοι για αυτοματοποίηση:

  1. Ο Ηλεκτρικός Θερμοσίφωνας: Όπως αναφέραμε, είναι η απόλυτη "μαύρη τρύπα" ρεύματος αν ξεχαστεί. Ένα έξυπνο ρελέ ράγας ρυθμισμένο με χρονόμετρο "Auto-Off" (ώστε να κλείνει πάντα 40 λεπτά αφού το ανοίξετε) κάνει απόσβεση σε λίγους μήνες.
  2. Εξωτερικός Φωτισμός (Κήπος, Βεράντες, Ταμπέλες): Αντί να έχετε προβληματικά φωτοκύτταρα, ένα ρελέ ράγας αναλαμβάνει να ανάβει τα φώτα της περιμέτρου του σπιτιού ή της επιχείρησης βάσει της ανατολής και της δύσης του ηλίου (Αστρονομικό Ρολόι μέσω ίντερνετ).
  3. Κεντρική Ηλεκτροβάνα Νερού: Σε συνδυασμό με ασύρματους αισθητήρες πλημμύρας, ένα ρελέ στον πίνακα μπορεί να δώσει εντολή σε μια βάνα να κλείσει την κεντρική παροχή νερού του σπιτιού αν σπάσει ένας σωλήνας όσο λείπετε.
  4. Μέτρηση Κατανάλωσης (Energy Meters): Συσκευές ράγας με αμπερομετρικές τσιμπίδες (CT Clamps), όπως το Shelly Pro 3EM, αγκαλιάζουν τα κεντρικά καλώδια του πίνακα και σας δείχνουν ζωντανά τη συνολική κατανάλωση του σπιτιού στο κινητό σας.

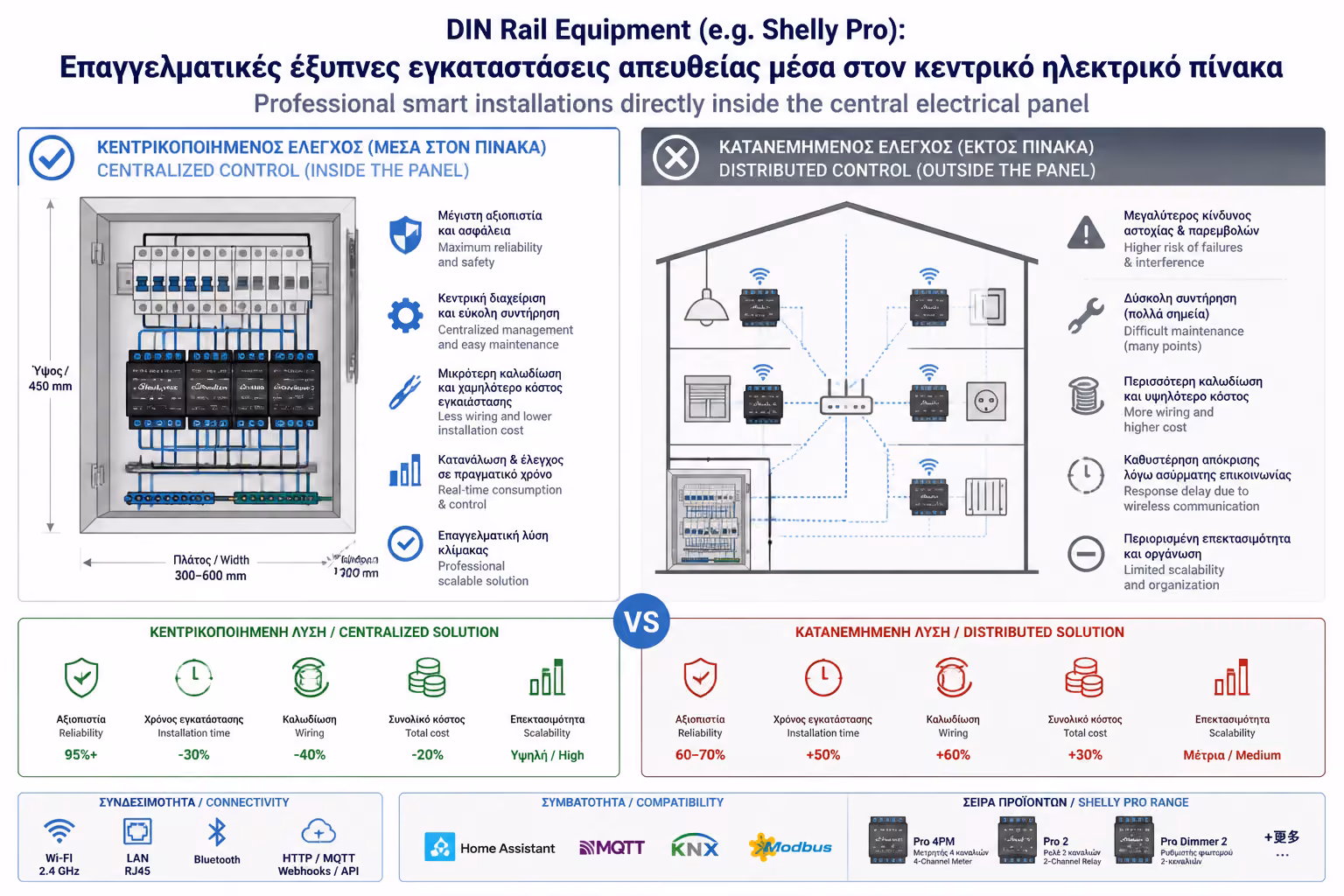

Εικονογράφηση για 3. Οι Τυπικές Εφαρμογές (Τι αξίζει να βάλετε στον πίνακα;)

4. Η Απόλυτη Ανακαίνιση: Κεντρική Καλωδίωση (Centralized Wiring)

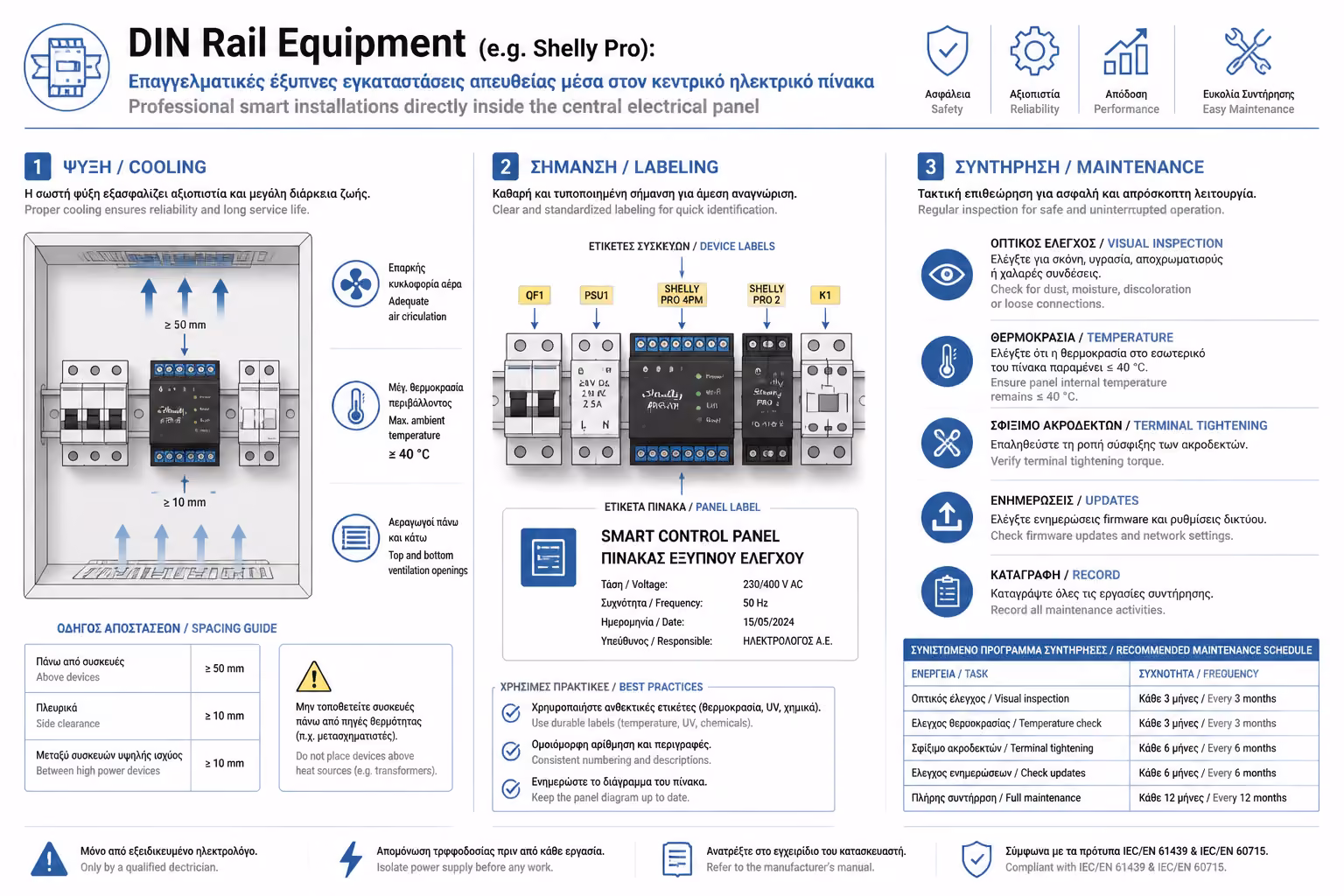

Εικονογράφηση για 4. Η Απόλυτη Ανακαίνιση: Κεντρική Καλωδίωση (Centralized Wiring)

Αν χτίζετε νέο σπίτι και δεν έχετε το τεράστιο budget του KNX, μπορείτε να κάνετε το εξής καταπληκτικό "υβριδικό" σύστημα χρησιμοποιώντας εξοπλισμό ράγας DIN:

Ο ηλεκτρολόγος φέρνει ΟΛΑ τα καλώδια των λαμπτήρων και ΟΛΑ τα καλώδια των διακοπτών (με χαμηλή τάση) κατευθείαν στον κεντρικό πίνακα. Στον τοίχο δηλαδή δεν κυκλοφορεί ρεύμα 230V, μόνο καλώδια εντολών. Μέσα στον πίνακα, τοποθετούνται συστοιχίες από Shelly Pro 4PM (ρελέ ράγας που ελέγχουν 4 γραμμές το καθένα).

Το Αποτέλεσμα: Έχετε ένα σπίτι καλωδιωμένο με βιομηχανικά πρότυπα (όλος ο "εγκέφαλος" και τα ρεύματα είναι μαζεμένα στον πίνακα), χωρίς σήματα Wi-Fi να προσπαθούν να διαπεράσουν τους τοίχους (αφού τα ρελέ είναι συνδεδεμένα με Ethernet), και με το κόστος να είναι κλάσμα μιας καθαρής εγκατάστασης KNX! (Προσοχή: Απαιτείται τεράστιος ηλεκτρικός πίνακας, συνήθως διπλάσιος σε μέγεθος από έναν κανονικό).

Συνοψίζοντας

Όταν οι DIYers και οι ιδιοκτήτες θέλουν να παίξουν με τον φωτισμό του σαλονιού, κοιτάζουν πίσω από τους διακόπτες. Όταν οι μηχανικοί θέλουν να εξασφαλίσουν τη ραχοκοκαλιά ενός κτιρίου (Θερμοσίφωνες, Αντλίες, Κεντρικός Φωτισμός) με απόλυτη ασφάλεια και αδιάλειπτη συνδεσιμότητα LAN, κοιτάζουν αποκλειστικά τον ηλεκτρικό πίνακα. Ο εξοπλισμός ράγας DIN είναι το εισιτήριο μετάβασης από τα "έξυπνα γκάτζετ" στις σοβαρές, επαγγελματικές κτιριακές υποδομές.

Επόμενο Βήμα: Λύσαμε το πώς δίνουμε εντολές από τον πίνακα ή τα κρυφά ρελέ. Τι γίνεται όμως αν θέλετε να προσθέσετε έναν νέο διακόπτη σε έναν τοίχο που δεν έχει καθόλου καλώδια, και αρνείστε να σκάψετε ή να τραβήξετε αντιαισθητικά πλαστικά κανάλια;

Συνεχίζουμε σε μια τεχνολογία που μοιάζει με μαγεία: Ασύρματοι Διακόπτες Χωρίς Μπαταρία (Kinetic/Piezo): Πώς λειτουργούν, πού λύνουν τα χέρια και πώς καταργούν τα σκαψίματα στους τοίχους.
