Μετάβαση στην κατηγορίαΗλεκτρικά Ρολά & Τέντες: Συνδεσμολογία μοτέρ 4 καλωδίων (Standard) με έξυπνους διακόπτες σκίασης και καλιμπράρισμα ορίων
Ο έλεγχος του φυσικού φωτός και της θερμότητας που μπαίνει στο σπίτι σας είναι ίσως ο πιο υποτιμημένος παράγοντας εξοικονόμησης ενέργειας. Το καλοκαίρι, μια κατεβασμένη τέντα γλιτώνει το κλιματιστικό από ώρες σκληρής λειτουργίας, ενώ τον χειμώνα, τα ανοιχτά ρολά το μεσημέρι "αιχμαλωτίζουν" τη δωρεάν ζέστη του ήλιου (ηλιακά κέρδη).
Για να πετύχετε όμως τον απόλυτο έλεγχο, τα ηλεκτρικά σας ρολά και οι τέντες πρέπει να γίνουν "έξυπνα". Πολλές φορές, οι καταναλωτές αγοράζουν ακριβά μοτέρ με δικά τους, κλειστά τηλεκοντρόλ, κάνοντας την ενσωμάτωσή τους στο Smart Home έναν πραγματικό εφιάλτη.
Ως μηχανικοί, η συμβουλή μας στην αρχή κάθε έργου είναι μία: Επιλέξτε τα πιο "απλά", στάνταρ (Standard) μοτέρ της αγοράς. Την "εξυπνάδα" δεν θα την πάρουμε από το μοτέρ, αλλά από τον διακόπτη που θα βάλουμε στον τοίχο. Πάμε να δούμε πώς συνδέονται και πώς ρυθμίζονται.

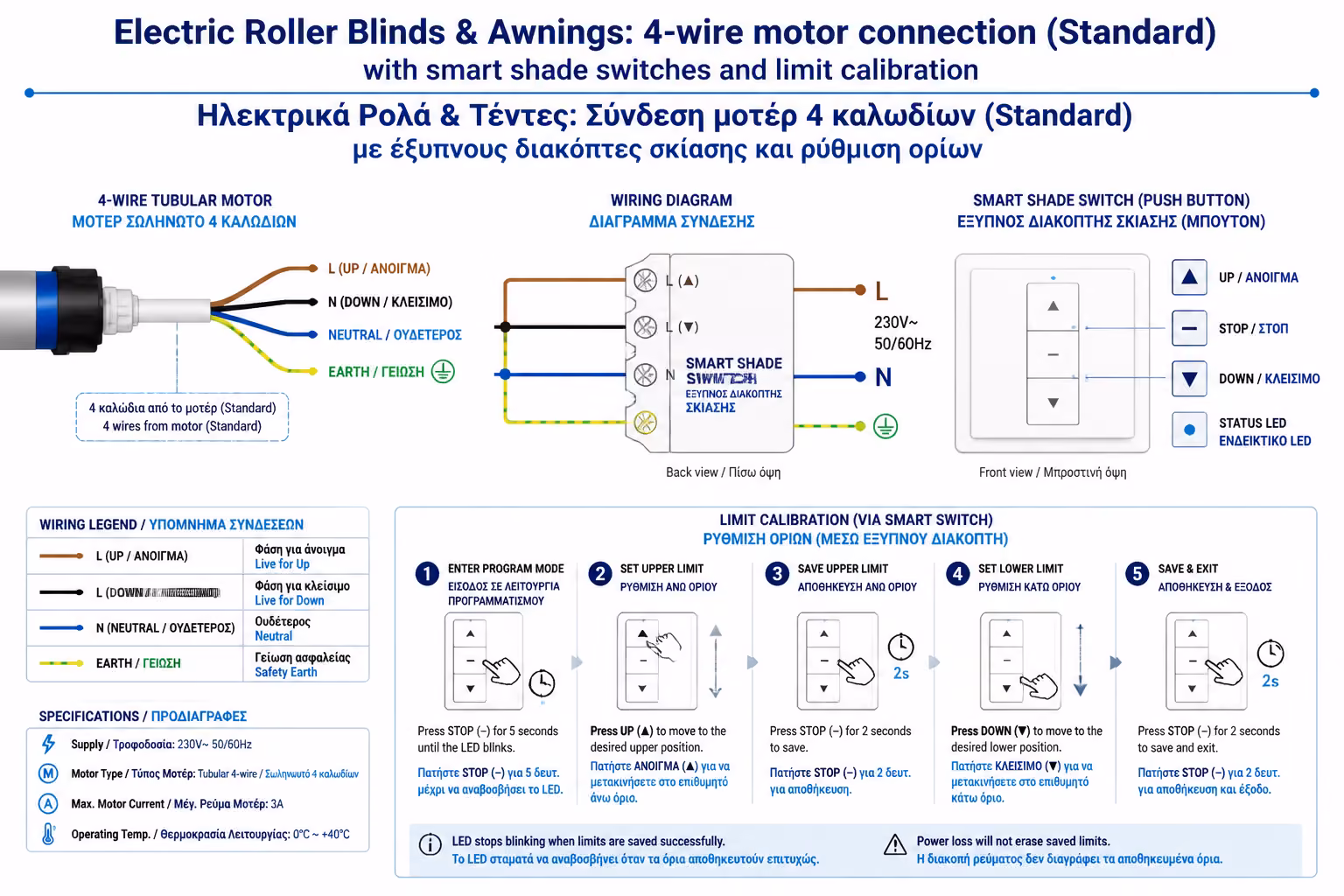

1. Το "Standard" Μοτέρ 4 Καλωδίων (Πώς Λειτουργεί)
Αν αγοράσετε ένα κλασικό, σωληνωτό μοτέρ για το ρολό σας (π.χ. της Somfy ή άλλων εταιρειών) χωρίς ενσωματωμένους δέκτες τηλεχειρισμού, το καλώδιο που βγαίνει από το μοτέρ έχει μέσα του 4 επιμέρους καλώδια (αγωγούς):
- Γείωση (Κιτρινοπράσινο): Για την ασφάλεια (πάει στο σασί του μοτέρ).
- Ουδέτερος (Μπλε): Επιστροφή του ρεύματος.
- Φάση Κατεύθυνσης 1 / Άνοδος (Συνήθως Καφέ): Όταν δώσετε ρεύμα σε αυτό το καλώδιο, το μοτέρ γυρίζει δεξιόστροφα και το ρολό ανεβαίνει.
- Φάση Κατεύθυνσης 2 / Κάθοδος (Συνήθως Μαύρο): Όταν δώσετε ρεύμα σε αυτό το καλώδιο, το μοτέρ γυρίζει αριστερόστροφα και το ρολό κατεβαίνει.
Προσοχή: Τα χρώματα Άνω/Κάτω μπορεί να διαφέρουν ανάλογα με το από ποια πλευρά του παραθύρου είναι τοποθετημένο το μοτέρ, γι' αυτό κάνουμε πάντα δοκιμή.

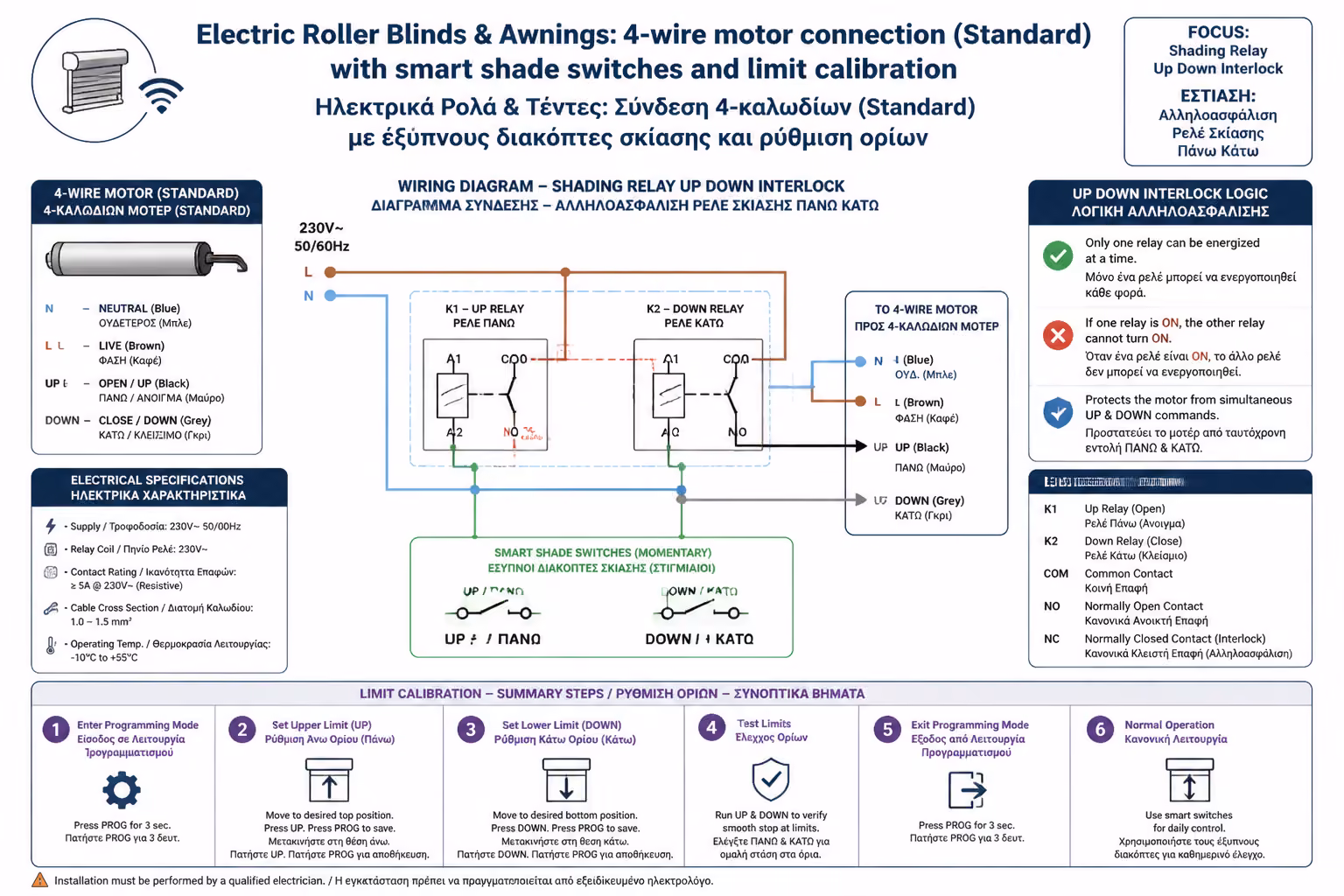

2. Η Απόλυτη Απαίτηση Ασφαλείας: Αλληλομανδάλωση (Interlock)
Τι θα συμβεί αν δώσετε ρεύμα ταυτόχρονα και στο Καφέ (Άνοδος) και στο Μαύρο (Κάθοδος) καλώδιο; Το μοτέρ θα προσπαθήσει να γυρίσει και προς τις δύο κατευθύνσεις ταυτόχρονα, τα πηνία θα υπερθερμανθούν, και το μοτέρ θα καεί.
Για να αποφευχθεί αυτό, οι κλασικοί διακόπτες ρολών του τοίχου έχουν ένα μηχανικό εμπόδιο (Αλληλομανδάλωση / Interlocking). Δεν σας αφήνουν να πατήσετε το "Πάνω" και το "Κάτω" μαζί.
Όταν κάνουμε τα ρολά έξυπνα, χρησιμοποιούμε ειδικά Έξυπνα Ρελέ Ρολών (Roller Shutter Modules, π.χ. Shelly Plus 2PM, Fibaro Roller Shutter) ή ειδικούς έξυπνους διακόπτες σκίασης. Αυτές οι συσκευές έχουν ΔΥΟ εξόδους ρεύματος (O1 και O2) και διαθέτουν ενσωματωμένο κύκλωμα Software & Hardware Interlock. Ακόμα κι αν το σύστημα "κολλήσει" ή κάποιος πατήσει όλα τα κουμπιά ταυτόχρονα, το ρελέ δεν θα αφήσει ποτέ το ρεύμα να περάσει και από τις δύο εξόδους την ίδια στιγμή. Σώζοντας έτσι το μοτέρ σας.

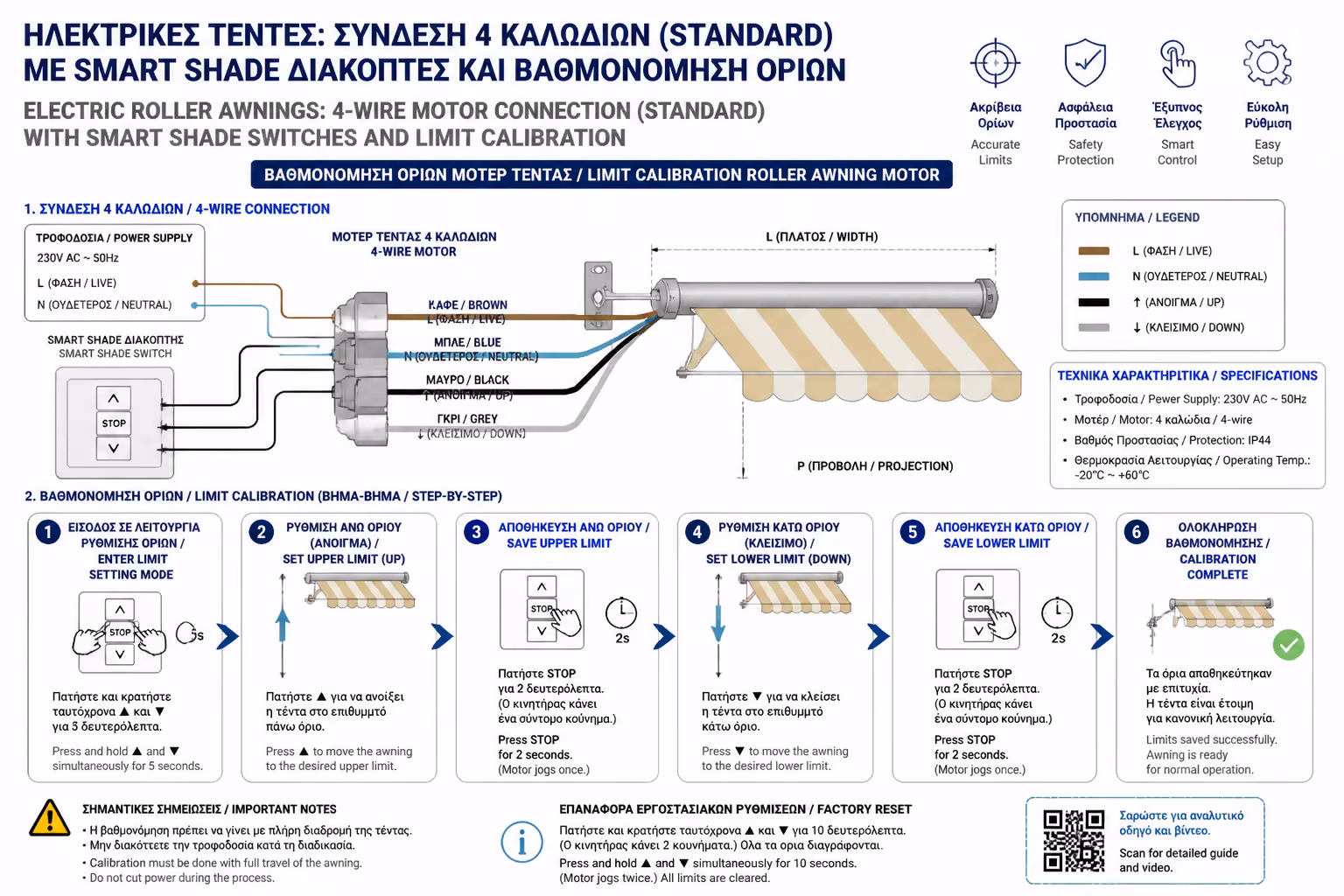

3. Η Συνδεσμολογία (Πώς "παντρεύουμε" το Ρελέ με το Μοτέρ)
Αν βάλετε ένα έξυπνο ρελέ (όπως το Shelly Plus 2PM) πίσω από τον παραδοσιακό σας διακόπτη ρολού, η σύνδεση (απλοποιημένα) έχει ως εξής:
- Τροφοδοσία: Φέρνουμε μόνιμη Φάση (L) και Ουδέτερο (N) από τον πίνακα στο έξυπνο ρελέ. Ο Ουδέτερος πάει απευθείας και στο μπλε καλώδιο του μοτέρ.
- Οι Εντολές (Διακόπτης): Τα δύο κουμπιά του φυσικού σας διακόπτη συνδέονται στις δύο εισόδους του ρελέ (S1 για το Πάνω, S2 για το Κάτω).
- Οι Έξοδοι (Μοτέρ): Συνδέουμε την Έξοδο 1 (O1) του ρελέ στο Καφέ καλώδιο του μοτέρ (Άνοδος) και την Έξοδο 2 (O2) στο Μαύρο καλώδιο (Κάθοδος).
Τώρα, όταν πατάτε τον διακόπτη (ή δίνετε εντολή από το κινητό), το έξυπνο ρελέ δίνει με ασφάλεια ρεύμα στο αντίστοιχο καλώδιο του μοτέρ.

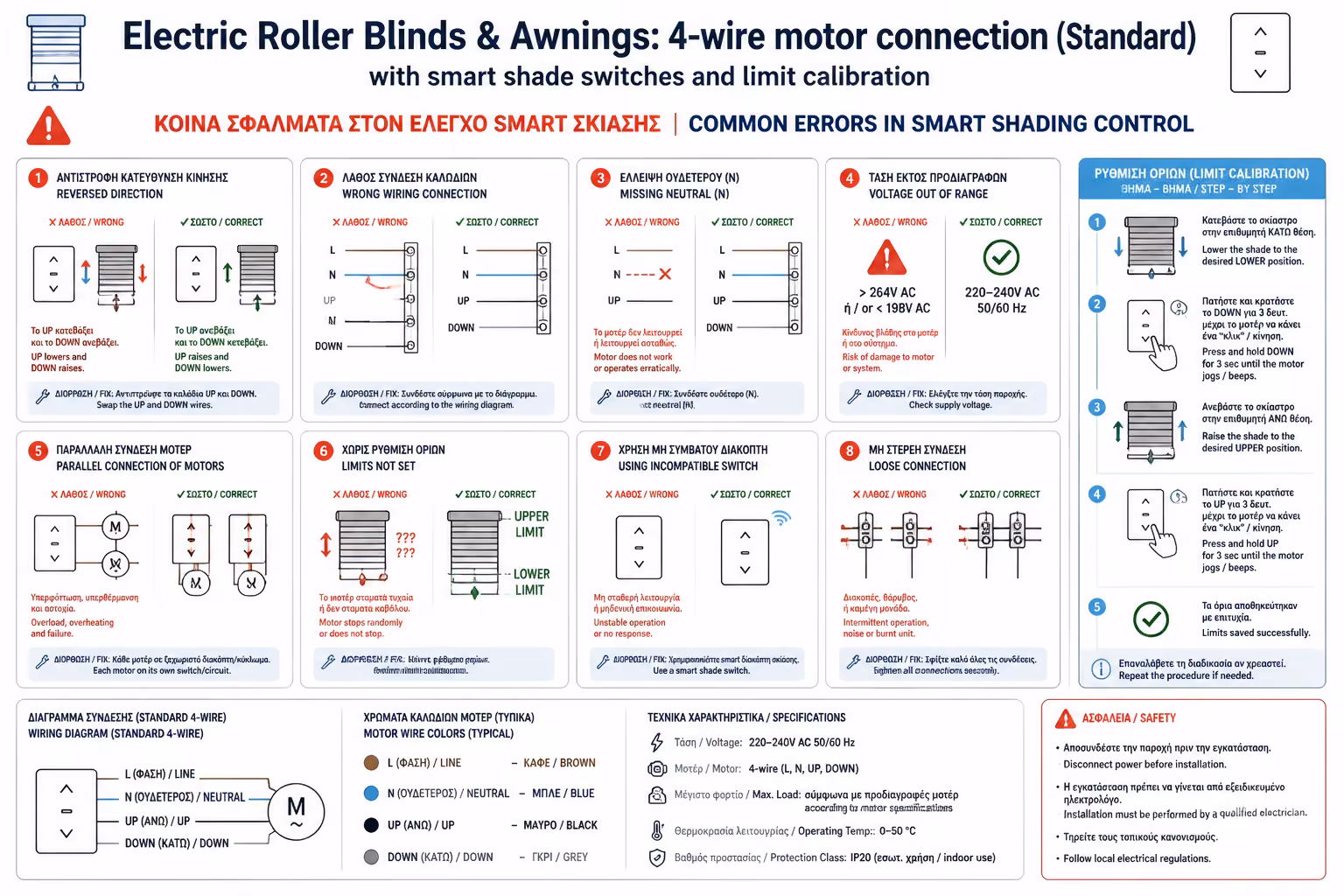

4. Το Καλιμπράρισμα (Calibration): Γιατί είναι Απαραίτητο;
Έχετε κάνει τη σύνδεση και πατάτε το κουμπί "Άνοδος". Το ρολό ανεβαίνει μέχρι επάνω, χτυπάει στον φυσικό του τερματικό διακόπτη, και το μοτέρ σταματάει.
Εδώ υπάρχει ένα πρόβλημα: Το έξυπνο ρελέ δεν "βλέπει" το ρολό. Δεν ξέρει ότι το ρολό σταμάτησε. Συνεχίζει να στέλνει ρεύμα! Επίσης, αν του πείτε "Άνοιξε το ρολό στο 50%", πώς θα ξέρει πού ακριβώς είναι το 50% αφού δεν έχει "μάτια";
Η λύση είναι το Καλιμπράρισμα (Calibration). Ποιοτικά ρελέ διαθέτουν ενσωματωμένο μετρητή κατανάλωσης ενέργειας (Power Metering).
Η διαδικασία: Μέσα από την εφαρμογή του κινητού, πατάτε την επιλογή "Calibration". Το ρελέ αναλαμβάνει μόνο του τα εξής:
- Δίνει εντολή για Άνοδο.
- Μετράει ότι το μοτέρ "τραβάει" ρεύμα (π.χ. 150 Watt).
- Όταν το ρολό τερματίσει πάνω, ο φυσικός διακόπτης του μοτέρ κόβει το ρεύμα. Το ρελέ βλέπει την κατανάλωση να πέφτει απότομα στο μηδέν (0W) και "καταλαβαίνει" ότι αυτή είναι η "Θέση 0%".
- Στη συνέχεια, δίνει εντολή για Κάθοδο. Μετράει τον χρόνο (π.χ. 20 δευτερόλεπτα) μέχρι να τερματίσει κάτω, όπου η κατανάλωση πέφτει ξανά στο 0W. Αυτή είναι η "Θέση 100%".
- Κάνει τη διαδρομή 1-2 φορές ακόμα για να επιβεβαιώσει τον χρόνο με ακρίβεια χιλιοστού του δευτερολέπτου.
Το Αποτέλεσμα: Πλέον, το έξυπνο ρελέ έχει "μάθει" ότι για να πάει το ρολό από το 0 στο 100% χρειάζονται 20 δευτερόλεπτα. Όταν του πείτε "Alexa, άνοιξε το ρολό στο 50%", το ρελέ θα δώσει ρεύμα στο μοτέρ για ακριβώς 10 δευτερόλεπτα! Ο έλεγχος είναι πλέον απόλυτος.
Συνοψίζοντας
Για να αποκτήσετε τα τέλεια, έξυπνα ρολά, ο κανόνας είναι να μην αγοράσετε μοτέρ με ενσωματωμένες πλακέτες ραδιοσυχνοτήτων και κλειστά τηλεκοντρόλ. Προτιμήστε τα απολύτως "χαζά" και φθηνότερα, ενσύρματα μοτέρ 4 καλωδίων. Τοποθετώντας από πίσω τους ένα ποιοτικό ρελέ με λειτουργία Calibration, μετατρέπετε το πιο βαρύ μεταλλικό ρολό σε μια συσκευή υψηλής ακρίβειας, έτοιμη να ενταχθεί στους αυτοματισμούς του σπιτιού σας.
Επόμενο Βήμα: Τώρα που τα ρολά και οι τέντες "ακούνε" τις εντολές μας σε ποσοστά επί τοις εκατό, πώς μπορούμε να βάλουμε τον καιρό να τα κινεί για εμάς;
Συνεχίζουμε στο πιο εντυπωσιακό ίσως σενάριο ενός έξυπνου σπιτιού: Smart Σκίαση βάσει Καιρικών Συνθηκών: Πώς να ρυθμίσετε το αυτόματο κλείσιμο της τέντας στον δυνατό αέρα και το κατέβασμα των ρολών στον καυτό ήλιο.
