Καλωδίωση Συναγερμού σε Νέα Κατοικία (Pre-wiring): Τι καλώδια πρέπει να ρίξετε για ραντάρ, παγίδες, πληκτρολόγια και σειρήνες κατά το χτίσιμο
Αν βρίσκεστε στη φάση της κατασκευής μιας νέας κατοικίας ή σε μια ριζική (εκ βάθρων) ανακαίνιση, βρίσκεστε στην πιο πλεονεκτική θέση που μπορεί να βρεθεί ένας ιδιοκτήτης. Έχετε την ευκαιρία να χτίσετε την ασφάλεια του σπιτιού σας κυριολεκτικά μέσα στους τοίχους.
Σήμερα, οι ασύρματοι συναγερμοί είναι εξαιρετικοί (και θα μιλήσουμε αναλυτικά για αυτούς σε επόμενο κεφάλαιο). Όμως, η αδιαμφισβήτητη αλήθεια των μηχανικών ασφαλείας είναι μία: Ο ενσύρματος συναγερμός είναι ο απόλυτος Βασιλιάς της Αξιοπιστίας. Δεν επηρεάζεται από παρεμβολές (Jamming), δεν χάνει ποτέ το σήμα του, και το κυριότερο; Δεν χρειάζεται να αλλάζετε δεκάδες μπαταρίες κάθε δύο χρόνια.
Το μυστικό, ωστόσο, είναι ο σωστός σχεδιασμός πριν πέσουν οι σοβάδες. Αν ξεχάσετε ένα καλώδιο, το λάθος δεν διορθώνεται αργότερα. Πάμε να δούμε βήμα-βήμα την τοπολογία μιας σωστής καλωδίωσης συναγερμού (Pre-wiring) και τις προδιαγραφές που πρέπει να δώσετε στον ηλεκτρολόγο σας.

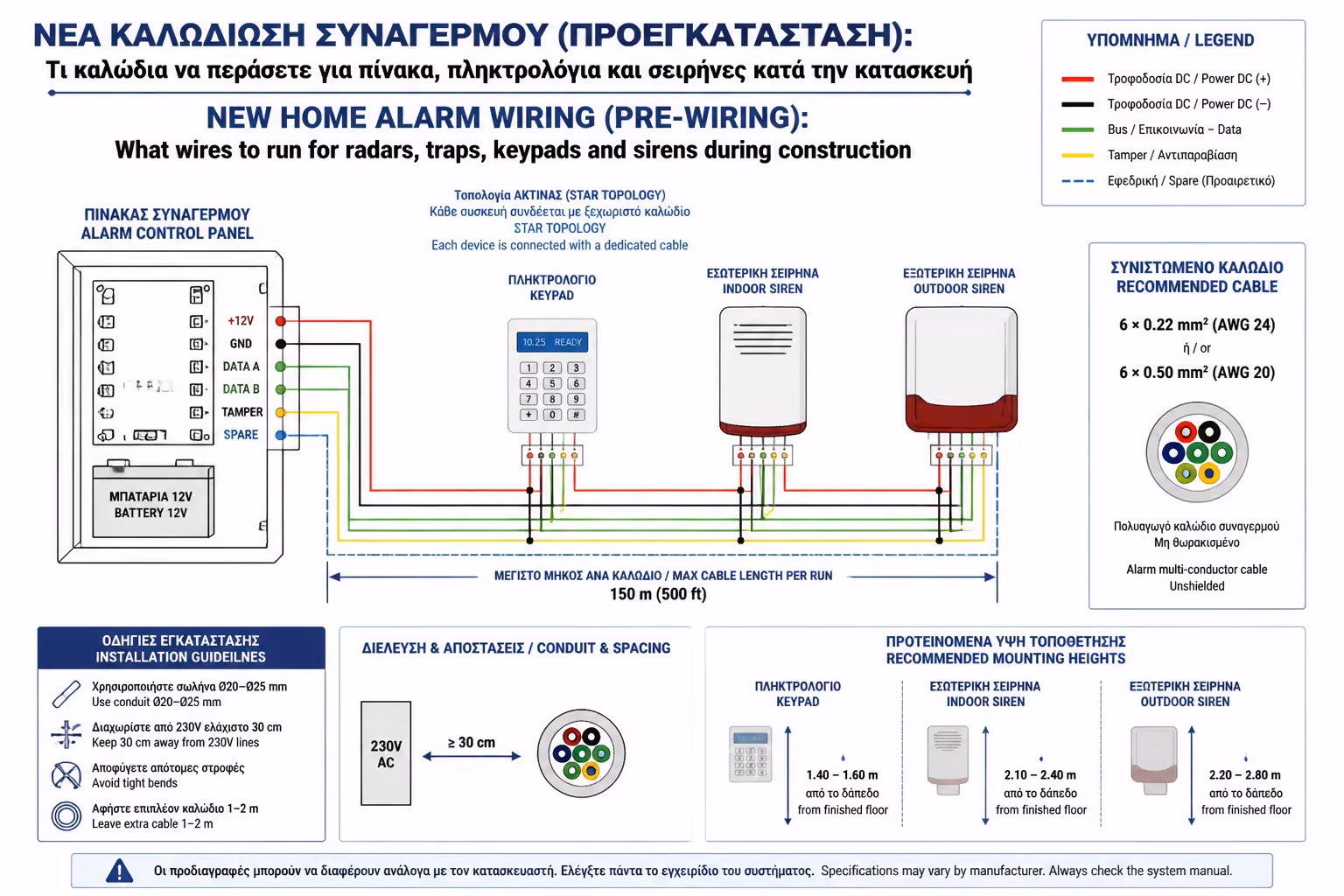

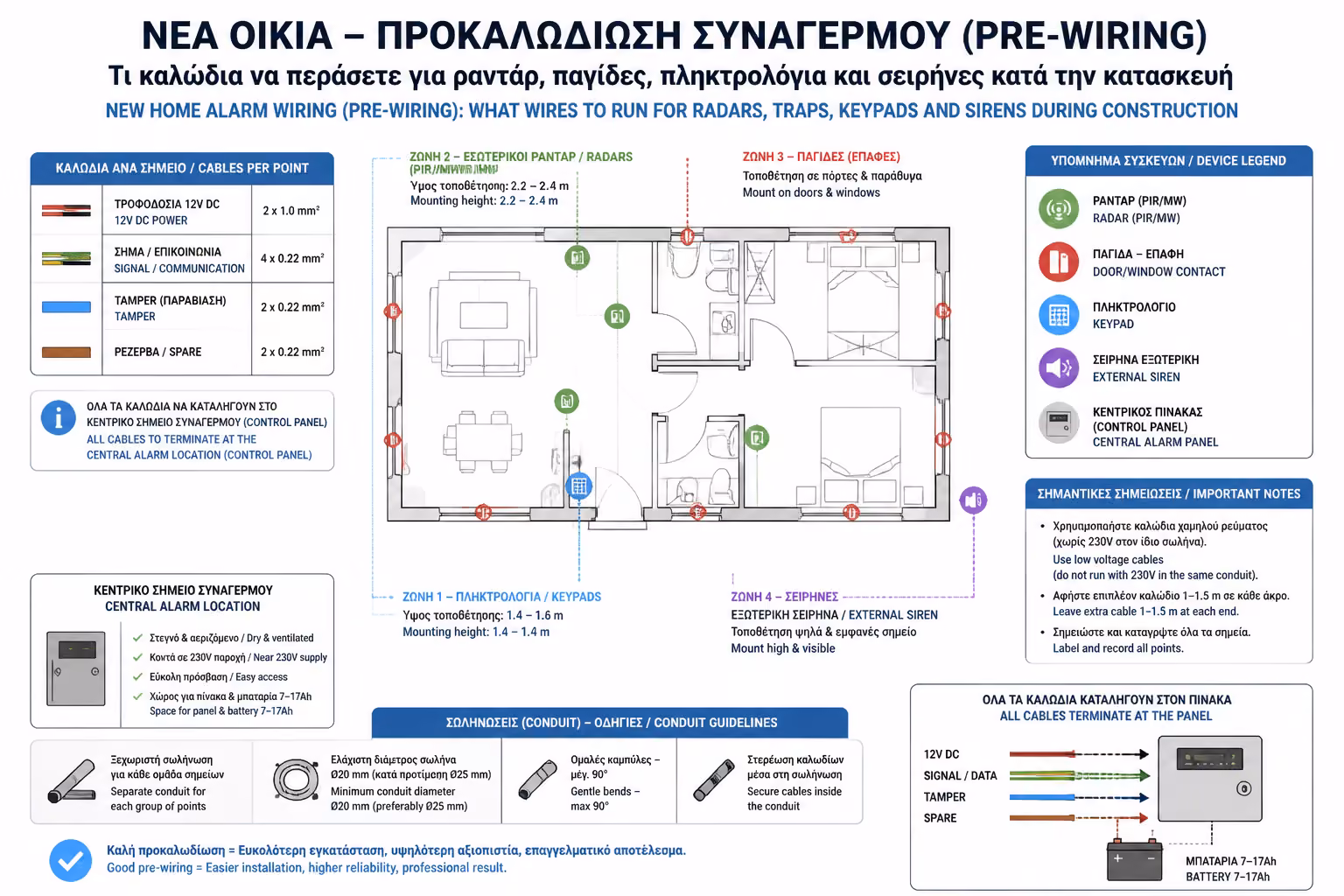

1. Η "Καρδιά" του Συστήματος: Ο Κεντρικός Πίνακας (Control Panel)
Το μεγαλύτερο λάθος που συναντάμε είναι η τοποθέτηση του κέντρου του συναγερμού δίπλα στον ηλεκτρικό πίνακα ή... πίσω από την κεντρική πόρτα.
Η Σωστή Θέση: Το μεταλλικό κουτί (η μονάδα) του συναγερμού πρέπει να είναι κρυμμένο (π.χ. στο πάνω ράφι μιας ντουλάπας, σε μια εσωτερική αποθήκη ή στο πατάρι). Ο λόγος είναι προφανής: Δεν θέλουμε ο διαρρήκτης να ξέρει πού βρίσκεται ο εγκέφαλος για να τον καταστρέψει στα πρώτα δευτερόλεπτα. Όλα καταλήγουν εδώ: Η τοπολογία είναι τύπου "Αστέρα". Κάθε καλώδιο από κάθε ραντάρ και παγίδα του σπιτιού, ξεκινάει από το σημείο εκείνο και καταλήγει ανεξάρτητα στο κεντρικό κουτί. * Τι καλώδια θέλει το κουτί: Στο σημείο που θα μπει το κέντρο, ο ηλεκτρολόγος πρέπει να φέρει: 1. Μια μόνιμη παροχή ρεύματος 230V. 2. Ένα καλώδιο δικτύου (UTP) που να πηγαίνει στο Router σας (για να έχετε ίντερνετ και έλεγχο από το κινητό). 3. (Προαιρετικά) Ένα καλώδιο τηλεφώνου, αν σκοπεύετε να βάλετε παραδοσιακή γραμμή για κλήσεις στο Κέντρο Λήψης Σημάτων (αν και πλέον γίνεται μέσω IP/GPRS).
2. Μαγνητικές Επαφές (Οι "Παγίδες" σε Πόρτες & Παράθυρα)
Η πρώτη γραμμή άμυνας. Ο στόχος είναι να χτυπήσει ο συναγερμός πριν ο κλέφτης μπει μέσα, την ώρα που προσπαθεί να παραβιάσει το κούφωμα.
(Tip για Μηχανικούς: Αν έχετε αλουμίνια με ανακλίσεις ή σίτες, ζητήστε από τον αλουμινά και τον ηλεκτρολόγο να συνεργαστούν πριν την τοποθέτηση. Υπάρχουν ειδικές παγίδες για ανακλίσεις που επιτρέπουν να κοιμάστε με το παράθυρο μισάνοιχτο, ενώ ο συναγερμός είναι οπλισμένος).
Πώς γίνεται η διέλευση
Το καλώδιο βγαίνει από τον τοίχο και τρυπάει το κάσωμα του αλουμινίου/ξύλου. Έτσι, ο εγκαταστάτης θα βάλει "χωνευτές" μαγνητικές επαφές (μπαίνουν μέσα στο προφίλ του αλουμινίου). Όταν η μπαλκονόπορτα είναι κλειστή, τα καλώδια και οι επαφές είναι 100% αόρατα.
Τι καλώδιο
Χρησιμοποιούμε κλασικό καλώδιο συναγερμού, συνήθως 4 x 0.22mm² (δύο για την επαφή και δύο για την προστασία/tamper).

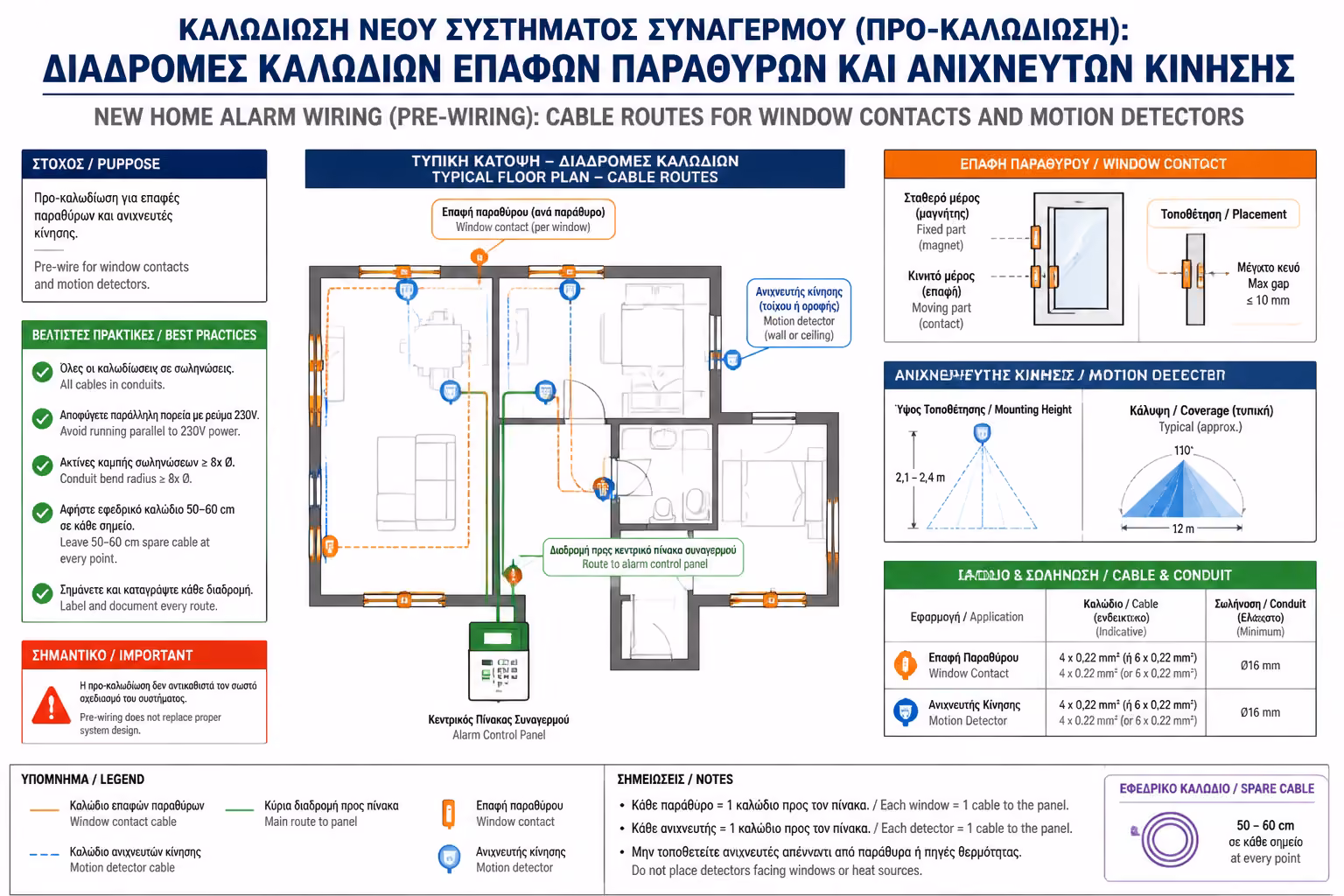

3. Ανιχνευτές Κίνησης (Τα Ραντάρ / PIR)
Η δεύτερη γραμμή άμυνας. Αν κάποιος σπάσει το τζάμι (χωρίς να ανοίξει το φύλλο για να ενεργοποιήσει την παγίδα), το ραντάρ θα πιάσει την κίνησή του και τη θερμότητα του σώματός του μέσα στο δωμάτιο.
Πού ρίχνουμε καλώδια
Στις γωνίες των βασικών δωματίων (Σαλόνι, διάδρομοι, Master Bedroom). Σκοπός είναι να δημιουργήσουμε "παγίδες διέλευσης" – να μην μπορεί κάποιος να περπατήσει από το ένα δωμάτιο στο άλλο χωρίς να τον "δουν".
Το Ύψος & Η Θέση
Συνήθως στα 2.10m με 2.20m από το δάπεδο. Αποφεύγουμε αυστηρά να κοιτάνε απευθείας προς τζάμια που τα χτυπάει ο ήλιος (κίνδυνος false alarms από αντανακλάσεις) ή να είναι ακριβώς πάνω/απέναντι από πηγές θερμότητας (Κλιματιστικά, Τζάκια, Καλοριφέρ).
Τι καλώδιο
Χρησιμοποιούμε συνήθως 6 x 0.22mm² (δύο για ρεύμα, δύο για τη ζώνη, δύο για το tamper προστασίας από σαμποτάζ).

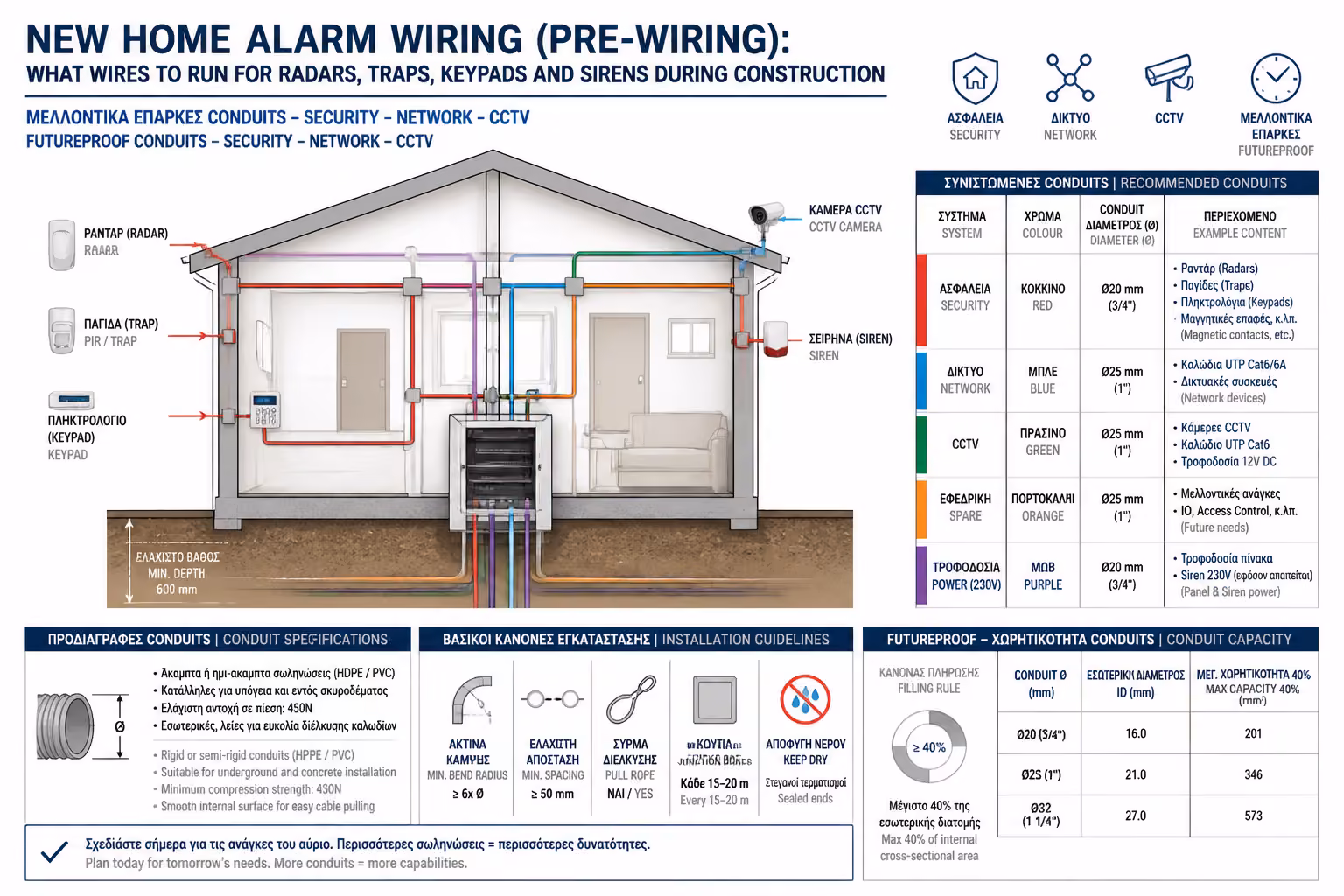

4. Πληκτρολόγια (Keypads)
Το πληκτρολόγιο είναι ο "διακόπτης" του συστήματος, από τον οποίο οπλίζετε και αφοπλίζετε.
Πού ρίχνουμε καλώδια
Οπωσδήποτε ένα δίπλα στην Κεντρική Είσοδο (Εξώπορτα), στο ύψος των ματιών/χεριών (περίπου 1.50m). Ιδανικά, ρίχνουμε αναμονή για ένα δεύτερο πληκτρολόγιο στην κρεβατοκάμαρα (Master Bedroom). Είναι τεράστια ευκολία να οπλίζετε τον συναγερμό για "Νυχτερινή Λειτουργία" (Stay Mode) δίπλα από το κρεβάτι σας, χωρίς να τρέχετε στην εξώπορτα με τις πιτζάμες, αλλά και να πατάτε το κουμπί Πανικού αν ακούσετε θόρυβο.
Τι καλώδιο
Τα σύγχρονα πληκτρολόγια (με οθόνες αφής) απαιτούν καλή τροφοδοσία. Χρησιμοποιούμε 8-κλωνο καλώδιο ή καλύτερα ένα καλώδιο UTP (Cat 6), ώστε να είμαστε καλυμμένοι για οποιαδήποτε τεχνολογία στο μέλλον.
5. Οι Σειρήνες (Ο Αποτρεπτικός Παράγοντας)
Η Εξωτερική Σειρήνα
Τοποθετείται ψηλά, σε εμφανές σημείο του κτιρίου. Σκοπός της είναι να "φωνάζει" στους διαρρήκτες ότι το σπίτι προστατεύεται (αποτροπή) και, φυσικά, να ξεσηκώσει τη γειτονιά αν παραβιαστεί. Μπαίνει σε σημείο που δεν την φτάνει κάποιος με ένα απλό σκαμπό για να την ψεκάσει με αφρό.
Η Εσωτερική Σειρήνα
Το πιο "σατανικό" όπλο. Μια μικρή σειρήνα κρυμμένη μέσα στο σπίτι (συνήθως ψηλά σε έναν διάδρομο). Ο ήχος της (πάνω από 110 dB) σε κλειστό χώρο είναι ανυπόφορος, προκαλώντας πόνο στα αυτιά και πανικό, αναγκάζοντας τον διαρρήκτη να τραπεί σε φυγή άμεσα, χωρίς να προλάβει να ψάξει.
Τι καλώδιο
Για την εξωτερική σειρήνα απαιτείται γερό καλώδιο, συνήθως 6 x 0.22mm² (ιδανικά με μεγαλύτερη διατομή στα καλώδια τροφοδοσίας, π.χ. 2x0.50 + 4x0.22), ώστε να "αντέχει" το ρεύμα που τραβάει το ηχείο και ο φάρος.
6. Τι Καλώδιο να αγοράσετε; (Ο Κανόνας του Χαλκού)
Δεν είναι όλα τα καλώδια συναγερμού ίδια. Στην αγορά κυκλοφορούν φθηνά καλώδια CCA (Copper Clad Aluminum - αλουμίνιο επικαλυμμένο με χαλκό). Αυτά σπάνε εύκολα (είναι σκληρά) και σε βάθος ετών οξειδώνονται.
Απαιτήστε από τον ηλεκτρολόγο σας καλώδια από 100% Καθαρό Χαλκό (Pure Copper/BC) ή Επικασσιτερωμένο Χαλκό. Η διαφορά στο κόστος για ένα μέσο σπίτι είναι 30-50 ευρώ, αλλά γλιτώνετε από τους "ψευτοσυναγερμούς" (False Alarms) που προκαλούνται από αλλοιώσεις της αντίστασης του καλωδίου μετά από 10 χρόνια. Και το σημαντικότερο: Κάθε καλώδιο πρέπει να είναι ταμπελαρισμένο/μαρκαρισμένο στην άκρη του πίνακα, για να ξέρει ο εγκαταστάτης ποιο πάει πού.
Συνοψίζοντας
Το καλώδιο είναι φθηνό. Το σκάψιμο μετά την ολοκλήρωση του σπιτιού είναι πανάκριβο. Ακόμα κι αν δεν έχετε το Budget να αγοράσετε τον κεντρικό εξοπλισμό του συναγερμού (τις πλακέτες, τα ραντάρ, τις μπαταρίες) τώρα, ρίξτε τις καλωδιώσεις και αφήστε τες "τυφλές" πίσω από τους σοβάδες (έχοντας κρατήσει φωτογραφίες από το πού ακριβώς βρίσκονται). Είναι η πιο σοφή, "Future-Proof" επένδυση που μπορείτε να κάνετε στην ασφάλεια του ακινήτου σας.
Επόμενο Βήμα: Ο συναγερμός κρατάει τους εισβολείς έξω. Τι γίνεται όμως με τις κάμερες που καταγράφουν περιμετρικά την ιδιοκτησία σας; Και εκεί, η καλωδίωση κρύβει τα δικά της μυστικά.
Συνεχίζουμε στον επόμενο τεχνικό οδηγό: Ενσύρματες vs. Ασύρματες Κάμερες Ασφαλείας (PoE vs. Wi-Fi): Γιατί οι επαγγελματίες εγκαταστάτες προτιμούν το Power over Ethernet (PoE) και πώς στήνεται ένα καταγραφικό NVR.
