Συστήματα Access Control (Ελέγχου Πρόσβασης): Ηλεκτρολογικές απαιτήσεις
για κυπρί, μαγνητικές κλειδαριές και αναγνώστες καρτών (RFID) σε γραφεία
Μέχρι τώρα, επικεντρωθήκαμε στην ασφάλεια της κατοικίας, όπου μια έξυπνη
κλειδαριά (Smart Lock) είναι υπεραρκετή. Τι γίνεται όμως όταν το πεδίο
δράσης μας είναι ένας επαγγελματικός χώρος;
Σε ένα γραφείο με 20, 50 ή 100 υπαλλήλους, η χρήση φυσικών κλειδιών
είναι ένας διαχειριστικός εφιάλτης (και τεράστιος κίνδυνος ασφαλείας).
Κλειδιά χάνονται, υπάλληλοι αποχωρούν, και δεν υπάρχει κανένα ιστορικό
για το ποιος μπήκε στο Server Room τα μεσάνυχτα.
Εδώ αναλαμβάνουν τα Συστήματα Ελέγχου Πρόσβασης (Access Control). Ως
μηχανικοί, σχεδιάζουμε αυτά τα συστήματα για να ελέγχουν ποιος μπαίνει,
πού μπαίνει και πότε μπαίνει. Πάμε να δούμε από ποια εξαρτήματα
αποτελείται ένα τέτοιο σύστημα, ποιοι είναι οι μηχανισμοί κλειδώματος
και, το κυριότερο, τι καλώδια πρέπει να προβλέψετε κατά την ανακαίνιση
του γραφείου σας.

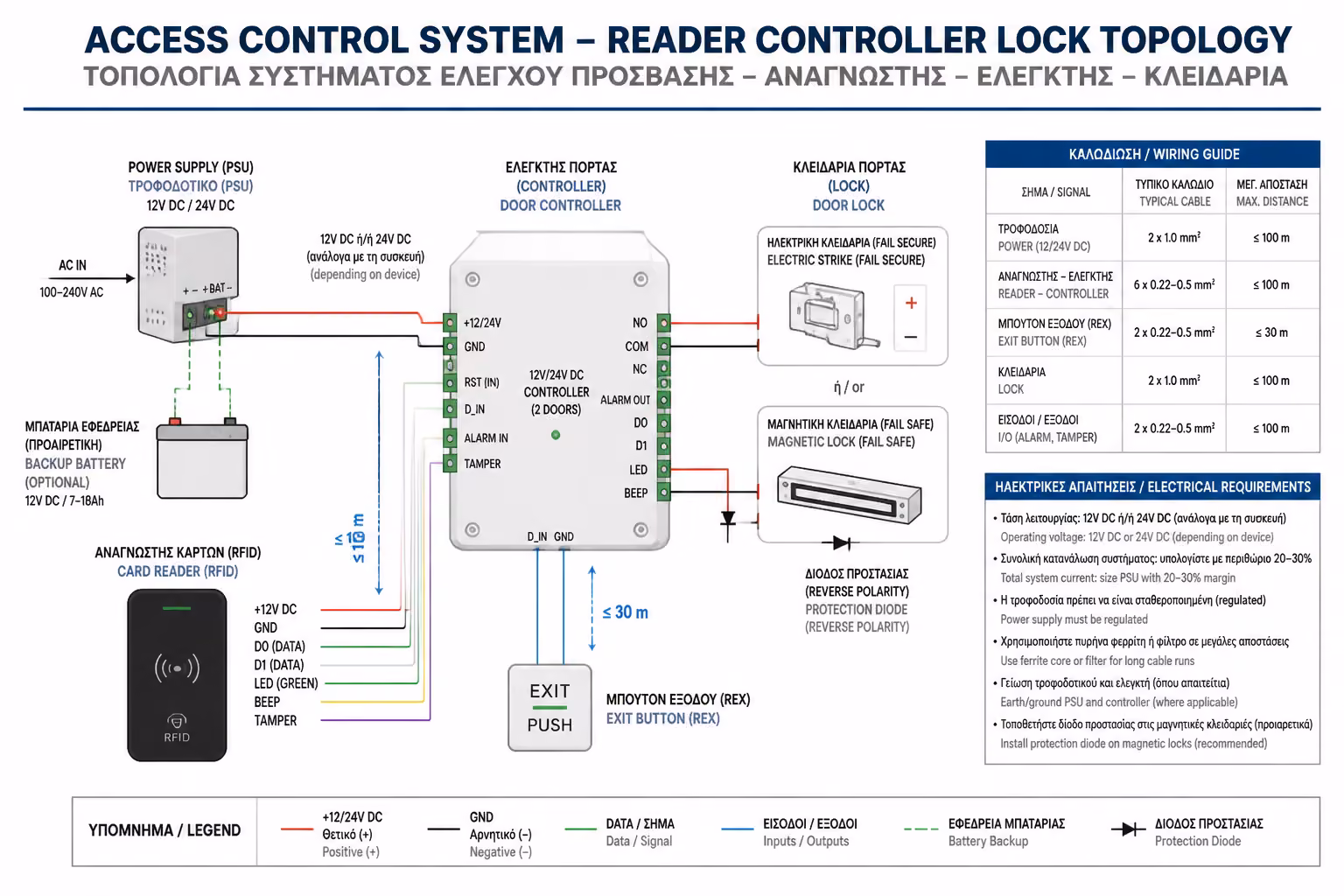

1. Η Αρχιτεκτονική: Πώς λειτουργεί το Access Control
Ένα τυπικό, επαγγελματικό σύστημα αποτελείται από 4 βασικά μέρη:
Ο Εγκέφαλος (Controller): Είναι μια μεταλλική πλακέτα, συνήθως
κρυμμένη στον κεντρικό πίνακα ή στο Rack του IT. Αποθηκεύει τη βάση
δεδομένων με τους χρήστες και αποφασίζει αν θα ανοίξει η πόρτα.
Ο Αναγνώστης (Reader): Η συσκευή που μπαίνει έξω από την πόρτα (π.χ.
αναγνώστης καρτών, πληκτρολόγιο, ή σαρωτής δακτυλικού αποτυπώματος).
Ο Μηχανισμός Κλειδώματος: Το ηλεκτρικό εξάρτημα που κρατάει την
πόρτα κλειστή (Κυπρί ή Μαγνήτης).
Το Μπουτόν Εξόδου (Request to Exit - REX): Ένα κουμπί από την
εσωτερική πλευρά της πόρτας. Όταν θέλετε να βγείτε, το πατάτε για να
κόψει το ρεύμα και να ελευθερώσει την πόρτα.

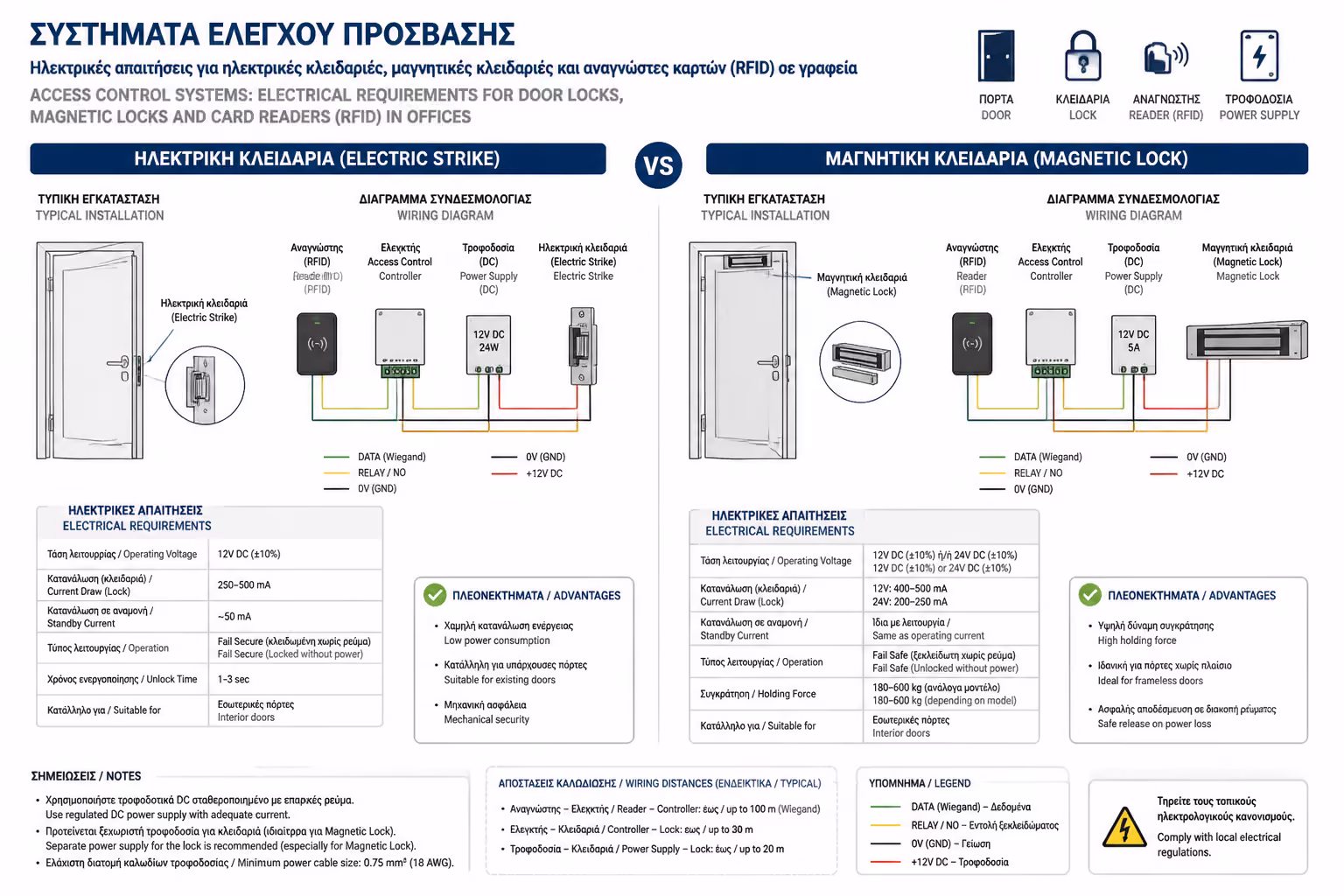

2. Οι Μηχανισμοί Κλειδώματος (Η "Μυϊκή" Δύναμη)
Ανάλογα με τον τύπο της πόρτας (ξύλινη, αλουμινίου, γυάλινη)
χρησιμοποιούμε διαφορετική τεχνολογία κλειδώματος. Εδώ συναντάμε δύο
κρίσιμους όρους: Fail-Secure (Μένει κλειδωμένο αν κοπεί το ρεύμα) και
Fail-Safe (Ξεκλειδώνει αυτόματα αν κοπεί το ρεύμα).
Α. Ηλεκτρικό Κυπρί (Electric Strike)
Είναι ο μηχανισμός που μπαίνει στην κάσα της πόρτας, ακριβώς
απέναντι από τη "γλώσσα" της κλειδαριάς. Πού μπαίνει: Σε
κλασικές ξύλινες πόρτες ή πόρτες αλουμινίου. Πώς λειτουργεί: Όταν
του δώσουμε ρεύμα (συνήθως 12V DC), ελευθερώνει το
"χειλάκι" του. Έτσι, μπορείτε να σπρώξετε την πόρτα χωρίς
να γυρίσετε το πόμολο. Ασφάλεια: Συνήθως ρυθμίζεται ως Fail-Secure*.
Αν πέσει το ρεύμα στο κτίριο, η πόρτα παραμένει κλειδωμένη από έξω
(προστατεύοντας τον χώρο). Από μέσα, το πόμολο την ανοίγει πάντα
μηχανικά.
Β. Ηλεκτρομαγνητική Κλειδαριά (Maglock)
Είναι ένας τεράστιος ηλεκτρομαγνήτης που βιδώνεται στο πάνω μέρος
της κάσας, ενώ ένα μεταλλικό πλακίδιο (armature plate) βιδώνεται
πάνω στο φύλλο της πόρτας. Πού μπαίνει: Ιδανικό για βαριές, γυάλινες
πόρτες εισόδου (Securit) ή πόρτες πυρασφάλειας. Πώς λειτουργεί: Όσο
έχει ρεύμα (συνήθως 12V ή 24V), ο μαγνήτης "τραβάει" την
πλάκα με τεράστια δύναμη (συχνά 300 ή 600 κιλά δύναμης συγκράτησης).
Κανένας άνθρωπος δεν μπορεί να την ανοίξει σπρώχνοντας. * Ασφάλεια:
Είναι υποχρεωτικά Fail-Safe. Αν κοπεί το ρεύμα, ο μαγνήτης
απενεργοποιείται και η πόρτα ανοίγει ελεύθερα. Αυτό είναι κρίσιμο
για την ασφαλή εκκένωση σε περίπτωση πυρκαγιάς.
3. Διαπιστευτήρια: Κάρτες, PIN ή Κινητό;
Πώς "αποδεικνύει" ο υπάλληλος την ταυτότητά του στον
Αναγνώστη (Reader);
Κάρτες RFID (Mifare/Desfire)
Η κλασική λύση (πλαστικές κάρτες ή μπρελόκ στα 13.56 MHz). Είναι
φθηνές, αλλά μπορούν να δοθούν σε συνάδελφο (Buddy punching) ή να
αντιγραφούν αν δεν χρησιμοποιηθεί κρυπτογραφημένο πρωτόκολλο όπως το
Mifare Desfire.
Βιομετρικά (Δακτυλικό Αποτύπωμα/Πρόσωπο)
Η απόλυτη ασφάλεια, αφού το δάκτυλο δεν δανείζεται. Ωστόσο, στην
Ευρώπη υπάρχει αυστηρή νομοθεσία GDPR για την αποθήκευση βιομετρικών
δεδομένων εργαζομένων.
Mobile Access (NFC / Bluetooth)
Η σύγχρονη τάση. Ο υπάλληλος έχει το ψηφιακό κλειδί στο κινητό του
(στο Apple Wallet ή Google Wallet). Απλώς πλησιάζει το κινητό του
στον αναγνώστη.
4. Ηλεκτρολογικές Απαιτήσεις (Η Καλωδίωση)
Αν ετοιμάζετε ένα νέο γραφείο, η καλωδίωση του Access Control πρέπει
να γίνει στο στάδιο των γυψοσανίδων. Τα ασύρματα συστήματα εδώ δεν
συνιστώνται για λόγους σταθερότητας. Όλα τα καλώδια ξεκινούν από την
πόρτα και καταλήγουν στον Κεντρικό Controller (Αστέρας).
Τι καλώδια ρίχνουμε ανά πόρτα:

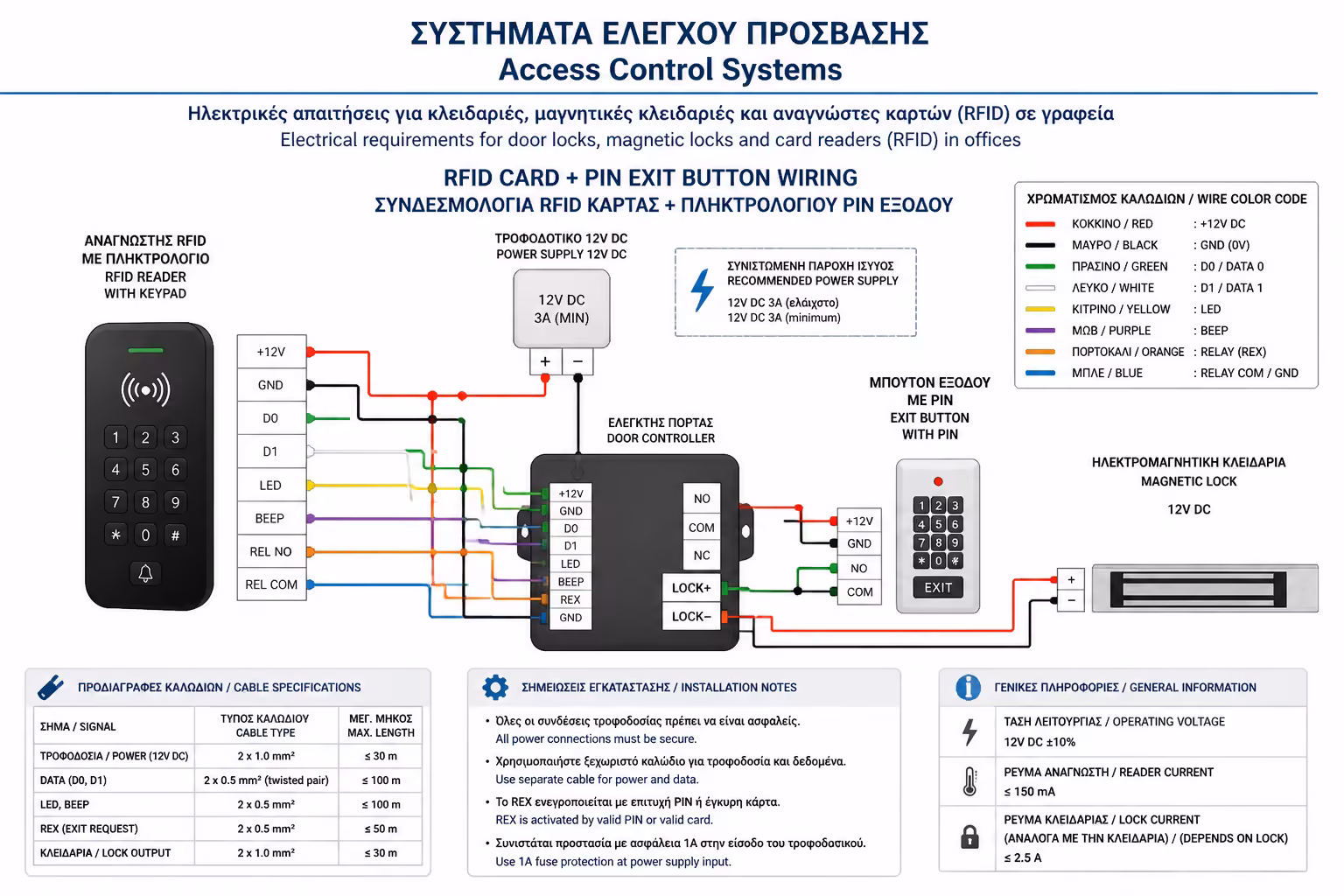

Για τον Αναγνώστη (Reader): Χρησιμοποιούμε συνήθως πρωτόκολλο
επικοινωνίας Wiegand ή το νεότερο, κρυπτογραφημένο OSDP (μέσω
RS-485). Απαιτείται ένα καλώδιο UTP (Cat6) ή εξειδικευμένο καλώδιο
συναγερμού (π.χ. 6x0.22mm²).
Για την Κλειδαριά (Κυπρί/Μαγνήτης): Οι κλειδαριές τραβάνε αρκετά
Ampere όταν ενεργοποιούνται. Χρειαζόμαστε καλώδιο ρεύματος
μεγαλύτερης διατομής, συνήθως 2 x 1.0mm² ή 2 x 1.5mm², για να
αποφύγουμε την πτώση τάσης, ειδικά αν το Controller είναι δεκάδες
μέτρα μακριά.
Για το Μπουτόν Εξόδου (REX): Ένα απλό καλώδιο 2 κλώνων (π.χ.
2x0.50mm²) αρκεί, καθώς μεταφέρει απλώς μια εντολή ξηρής επαφής.
Παγίδα Πόρτας (Door Contact): Για να ξέρει το σύστημα αν η πόρτα
έμεινε ανοιχτή (Door Forced / Door Held Open alarm), ρίχνουμε ένα
καλώδιο (2x0.22mm²) για μια μαγνητική επαφή.

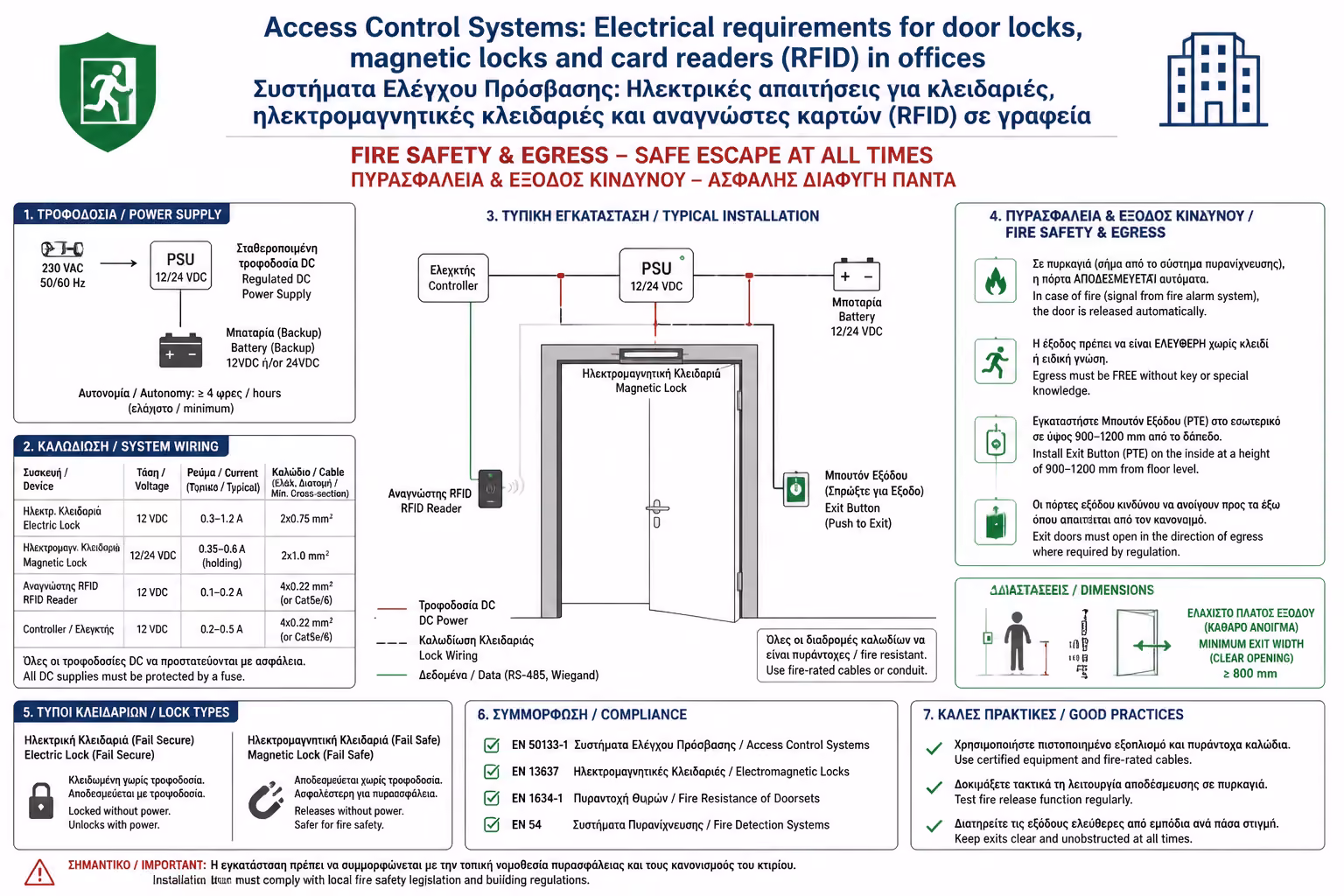

5. Ο Απόλυτος Κανόνας: Η Πυρασφάλεια
Εδώ γίνεται το μεγαλύτερο λάθος από μη εξειδικευμένους εγκαταστάτες. Αν
βάλετε Μαγνητική Κλειδαριά σε μια κεντρική έξοδο διαφυγής, δημιουργείτε
μια "παγίδα θανάτου" σε περίπτωση φωτιάς, αν οι υπάλληλοι
πανικοβληθούν και δεν βρίσκουν το κουμπί εξόδου.
Ο νόμος (και η κοινή λογική των μηχανικών) επιβάλλει: Το ρεύμα
(τροφοδοτικό) που τροφοδοτεί τους ηλεκτρομαγνήτες πρέπει να περνάει μέσα
από ένα Ρελέ του Κεντρικού Πίνακα Πυρανίχνευσης. Όταν χτυπήσει ο
συναγερμός φωτιάς στο κτίριο, ο πίνακας πυρανίχνευσης κόβει ακαριαία το
ρεύμα στις κλειδαριές. Όλες οι πόρτες του κτιρίου ελευθερώνονται
αυτόματα για ανεμπόδιστη εκκένωση.
Επιπλέον, δίπλα στην πόρτα (από μέσα), τοποθετείται πάντα ένα πράσινο,
σπαστό κουμπί έκτακτης ανάγκης (Break Glass), το οποίο κόβει το ρεύμα
του μαγνήτη μηχανικά, παρακάμπτοντας κάθε ηλεκτρονικό Controller.
Συνοψίζοντας
Το Access Control μετατρέπει το γραφείο σας από έναν απλό χώρο σε μια
ελεγχόμενη υποδομή. Γνωρίζετε ποιος είναι μέσα, απαγορεύετε την πρόσβαση
σε ευαίσθητα δωμάτια, και προσθέτετε/αφαιρείτε δικαιώματα σε
δευτερόλεπτα με ένα κλικ. Αν σκοπεύετε να το εγκαταστήσετε, η σωστή
πρόβλεψη της καλωδίωσης (ρεύμα κλειδαριάς, UTP αναγνώστη και σύνδεση με
την πυρανίχνευση) είναι το 90% της επιτυχίας του έργου.
