Έχετε ρίξει το σωστό καλώδιο Cat6a καθαρού χαλκού, έχετε τηρήσει τις αποστάσεις από το ρεύμα, και έχετε τερματίσει τις πρίζες. Βάζετε το καλώδιο στο laptop, το λαμπάκι ανάβει και έχετε ίντερνετ. Η δουλειά τελείωσε, σωστά;
Για έναν ερασιτέχνη, ίσως. Για έναν μηχανικό τηλεπικοινωνιών, η δουλειά δεν τελειώνει αν δεν μιλήσουν τα όργανα μέτρησης. Το γεγονός ότι ένα δίκτυο "παίζει" στα 100 Mbps σήμερα, δεν σημαίνει ότι αντέχει να μεταφέρει 10 Gbps χωρίς να χάνει πακέτα δεδομένων, ούτε ότι θα σηκώσει με ασφάλεια τις απαιτήσεις ρεύματος (PoE) των νέων Access Points.
Εδώ μπαίνει στο παιχνίδι η Πιστοποίηση Δικτύου (Network Certification), ευρέως γνωστή στην πιάτσα ως Fluke Test (από το όνομα της κορυφαίας κατασκευάστριας εταιρείας οργάνων). Πάμε να δούμε γιατί το φθηνό tester των 15€ δεν αρκεί, τι ακριβώς μετράνε οι μηχανικοί, και γιατί ένα χαρτί "PASS" είναι η απόλυτη εγγύηση της ανακαίνισής σας.

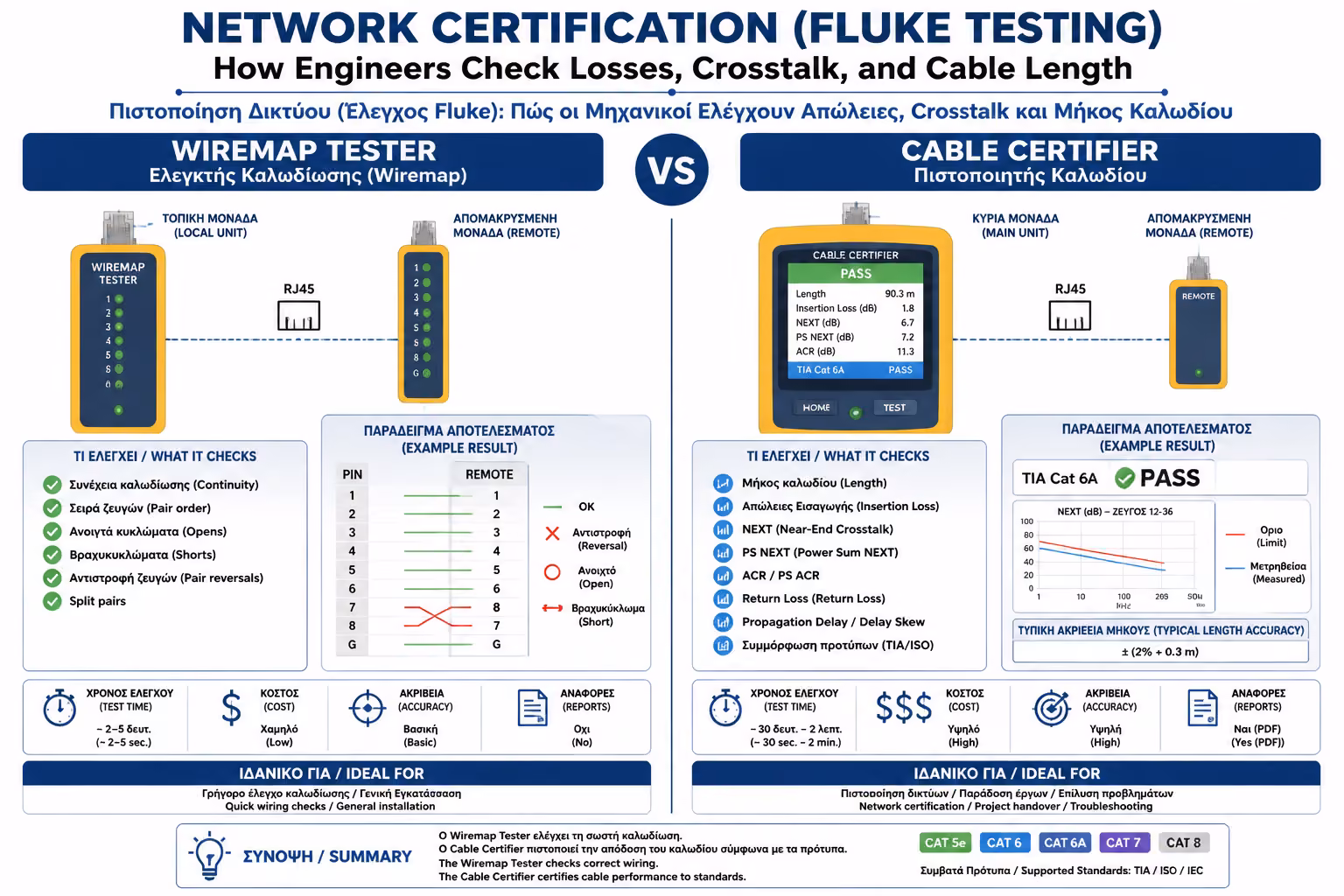

Το εργαλείο που χρησιμοποιούν οι περισσότεροι ηλεκτρολόγοι είναι ένα απλό Wiremap Tester. Έχει 8 λαμπάκια LED. Το μόνο που κάνει είναι να στέλνει λίγο ρεύμα από τη μία άκρη στην άλλη για να επιβεβαιώσει ότι το πορτοκαλί καλωδιάκι ενώνεται με την πορτοκαλί υποδοχή. Σας λέει δηλαδή αν υπάρχει ηλεκτρική συνέχεια.
Το Πιστοποιητικό Όργανο (Cable Certifier) (όπως η σειρά Fluke DSX, που κοστίζει συχνά πάνω από 10.000€) είναι ένας ηλεκτρονικός υπολογιστής ραδιοσυχνοτήτων. Δεν κοιτάζει απλώς αν τα καλώδια ενώνονται. Εκπέμπει σήματα σε ακραία υψηλές συχνότητες (π.χ. 500 MHz για Cat6a) και "στρεσάρει" τον χαλκό στα όριά του για να δει πώς συμπεριφέρεται η φυσική του καλωδίου υπό συνθήκες μέγιστου φόρτου (Traffic).

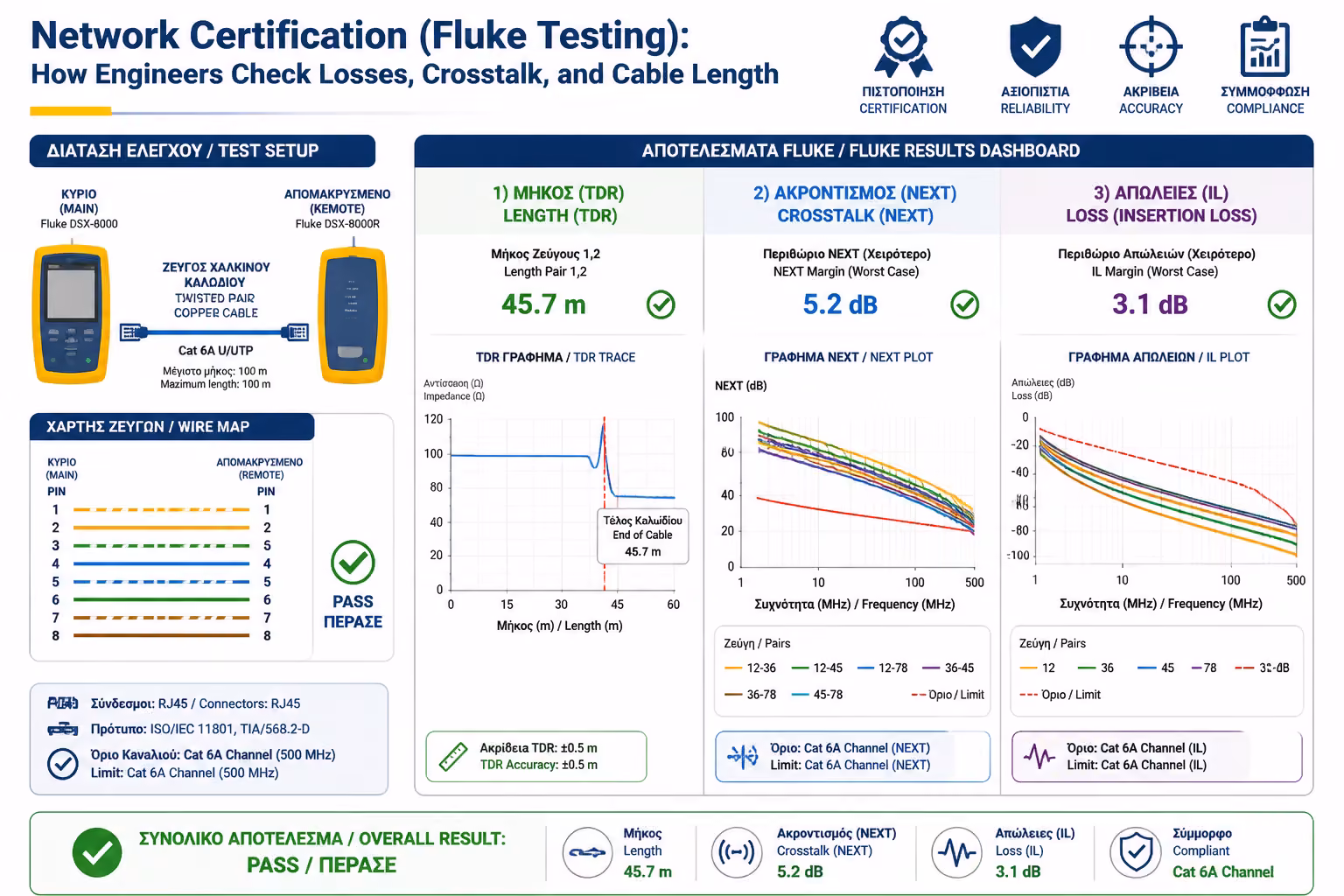

Όταν το όργανο συνδεθεί στις δύο άκρες μιας πρίζας τοίχου και του Patch Panel, εκτελεί δεκάδες πολύπλοκους ελέγχους σε λίγα δευτερόλεπτα. Τα πιο σημαντικά μεγέθη που κρίνουν αν το δίκτυο θα περάσει τις εξετάσεις είναι τα εξής:
Το πρωτόκολλο Ethernet επιτρέπει μέγιστο μήκος μόνιμου καλωδίου (Permanent Link) τα 90 μέτρα (συν 10 μέτρα για τα patch cords, σύνολο 100). Το όργανο στέλνει έναν παλμό, μετράει τον χρόνο που κάνει να γυρίσει πίσω (Time Domain Reflectometry), και σας λέει με ακρίβεια εκατοστού πόσο μακρύ είναι το καλώδιο που κρύβεται μέσα στον τοίχο, εντοπίζοντας ακόμα και πού ακριβώς υπάρχει τσάκισμα!

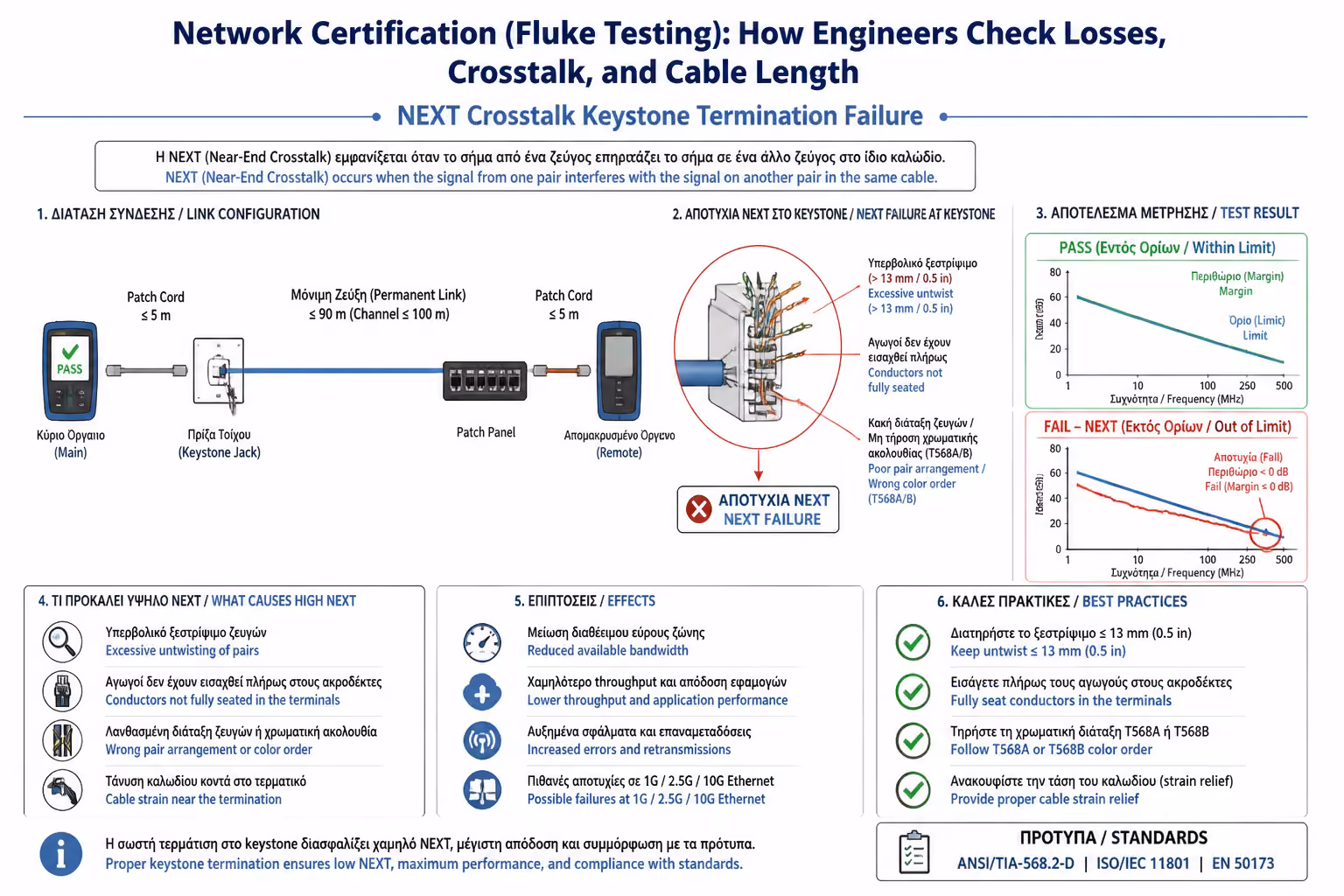

Αυτός είναι ο νούμερο ένα λόγος αποτυχίας μιας πιστοποίησης. Όπως είδαμε, το καλώδιο έχει 4 ζεύγη. Όταν το ένα ζεύγος εκπέμπει ισχυρό σήμα, δημιουργεί ένα μαγνητικό πεδίο που "ξεχειλίζει" και "λερώνει" τα διπλανά του ζεύγη.
Καθώς το σήμα ταξιδεύει μέσα στον χαλκό, χάνει σταδιακά την ενέργειά του (ξεθωριάζει) λόγω της φυσικής αντίστασης του μετάλλου.
Αιτία: Αν το καλώδιο είναι CCA (αλουμίνιο) αντί για καθαρό χαλκό, ή αν η θερμοκρασία του περιβάλλοντος είναι πολύ υψηλή, η απώλεια εισαγωγής είναι τεράστια και το σήμα φτάνει "νεκρό" στην άλλη άκρη.
Σκεφτείτε το σήμα σαν φως που ταξιδεύει σε έναν οπτικό σωλήνα. Αν ο σωλήνας χτυπηθεί ή διπλώσει απότομα (kink), ένα μέρος του φωτός αντανακλάται πίσω προς την πηγή.
Αιτία: Κακός τερματισμός στην πρίζα, εργοστασιακό ελάττωμα του καλωδίου, ή αν ο ηλεκτρολόγος τράβηξε το καλώδιο με τεράστια δύναμη μέσα στον σωλήνα, αλλοιώνοντας τη γεωμετρία του.
Πολλοί θεωρούν ότι το Fluke Test είναι μόνο για Data Centers και τράπεζες. Στην πραγματικότητα, είναι το δικό σας "ασφαλιστήριο συμβόλαιο".

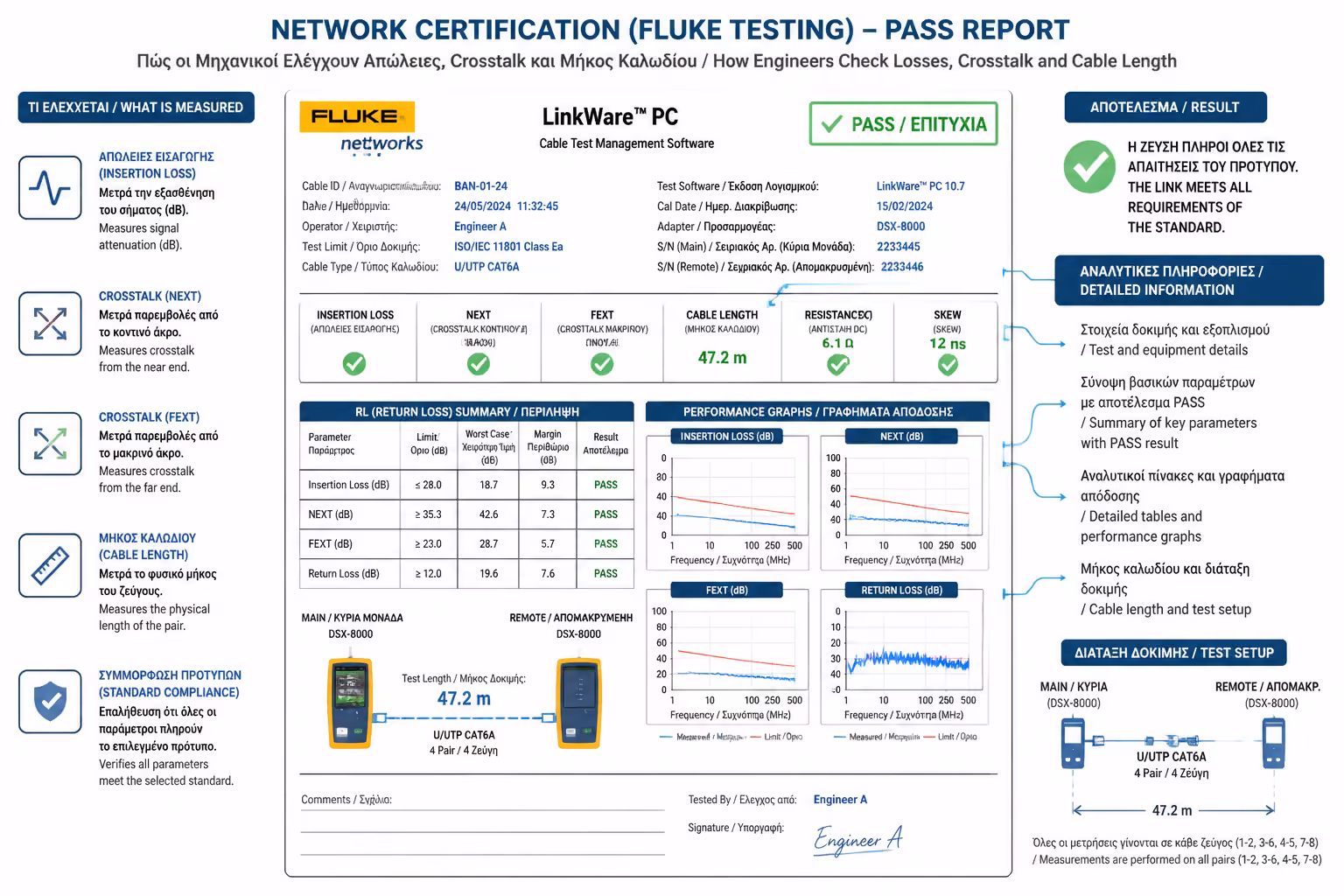

Στο τέλος των εργασιών, ο μηχανικός δεν σας λέει απλώς "είναι εντάξει". Εξάγει από το όργανο ένα αναλυτικό PDF (ή εκτυπωμένο τεύχος).
Εκεί θα βρείτε ένα γράφημα για κάθε πρίζα του σπιτιού σας (π.χ. "Πρίζα Σαλονιού 1"). Αν η μέτρηση είναι μέσα στα διεθνή επιτρεπτά όρια, εμφανίζεται ένα μεγάλο πράσινο PASS. Αν υπάρχει πρόβλημα, εμφανίζεται ένα κόκκινο FAIL με την ακριβή αιτία (π.χ. "Πρόβλημα NEXT στο Ζεύγος 3,6 στα 15 μέτρα απόσταση"). Ο εγκαταστάτης κόβει την πρίζα, την ξαναφτιάχνει σωστά και επαναλαμβάνει το τεστ μέχρι να πάρει το πράσινο φως.
Η Δομημένη Καλωδίωση από χαλκό είναι η ραχοκοκαλιά του έξυπνου κτιρίου. Επιλέγοντας Cat6a από 100% καθαρό χαλκό, τηρώντας τις ορθές αποστάσεις από τα καλώδια ρεύματος (230V), χρησιμοποιώντας ποιοτικά Keystones σε τοπολογία Αστέρα και "κλειδώνοντας" την εγκατάσταση με μια επίσημη πιστοποίηση Fluke, έχετε δημιουργήσει μια τεχνολογική υποδομή που θα επιβιώσει και θα υποστηρίξει κάθε μελλοντική γενιά υπολογιστών και συσκευών.
Τέλος Κατηγορίας Α: Ολοκληρώσαμε την εσωτερική καλωδίωση του σπιτιού με χαλκό.
Επόμενο Βήμα: Ο χαλκός είναι τέλειος για μέσα στο σπίτι, αλλά πώς φτάνει η υπερ-υψηλή ταχύτητα από τον πάροχο τηλεπικοινωνιών μέχρι το κατώφλι σας;
