Στο προηγούμενο άρθρο, μάθαμε πώς να "φτιάχνουμε" καλώδια με αρσενικά βύσματα (RJ45). Ωστόσο, υπάρχει ένας απαράβατος κανόνας στη δομημένη καλωδίωση: Τα καλώδια που είναι θαμμένα μέσα στους τοίχους ΔΕΝ τερματίζονται ποτέ σε αρσενικά βύσματα.
Όταν το καλώδιο UTP βγαίνει από τον τοίχο στο σαλόνι ή το υπνοδωμάτιό σας, ο σωστός, επαγγελματικός τρόπος είναι να τερματίσει σε μια θηλυκή υποδοχή, την οποία ονομάζουμε Keystone Jack. Στη συνέχεια, αυτή η μικρή υποδοχή "κουμπώνει" (snaps) στο πλαστικό πλαίσιο του διακόπτη στον τοίχο.
Πάμε να δούμε γιατί τα Keystones είναι η μοναδική σωστή επιλογή, τι εργαλεία χρειάζεστε, και πώς θα διαβάσετε τα "κρυπτογραφημένα" χρωματικά αυτοκόλλητα που έχουν στο πλάι τους.

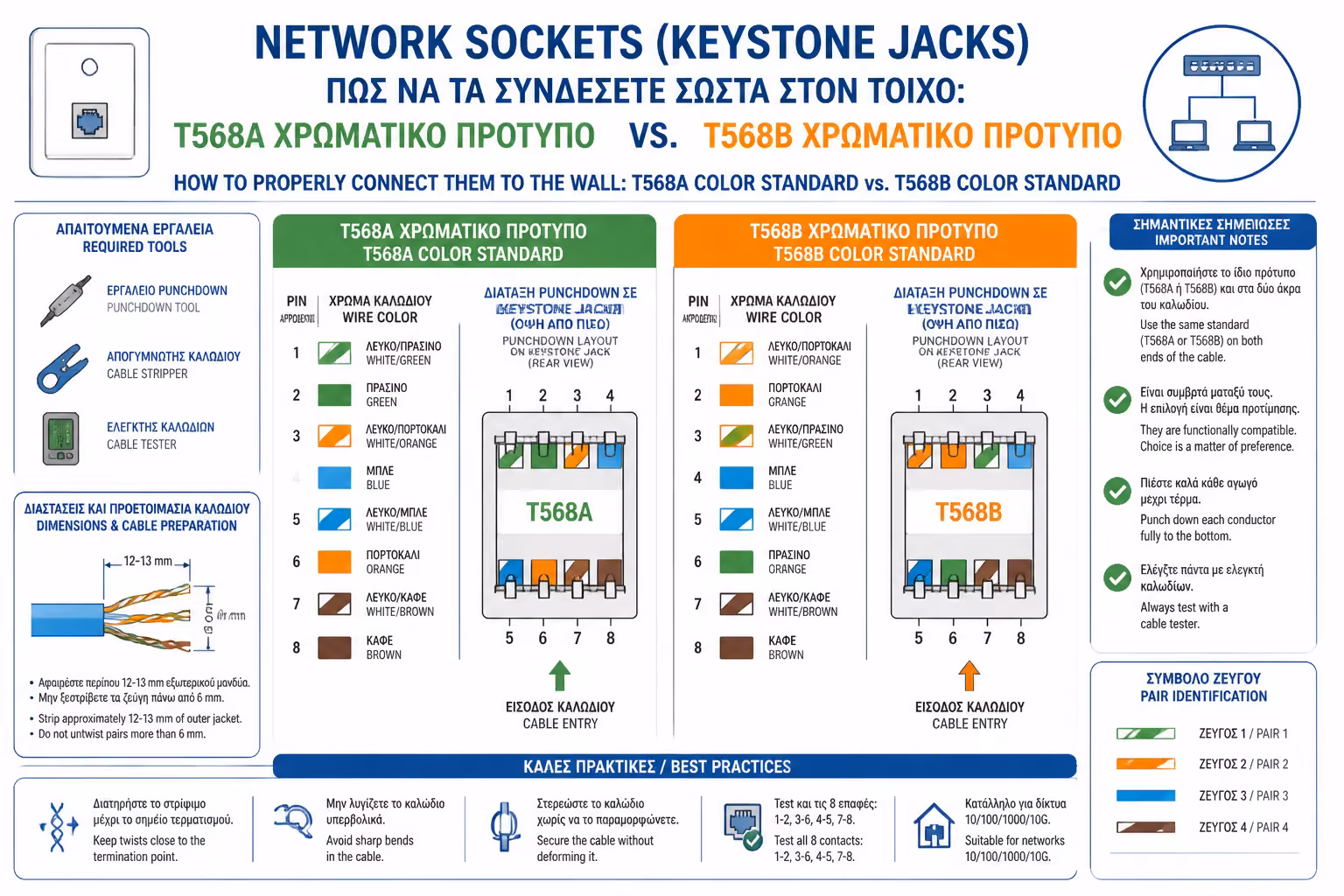

Η λογική είναι απλή: Τα καλώδια (όπως το Cat6a) που μπαίνουν στους τοίχους είναι μονόκλωνα (Solid) και άκαμπτα. Έχουν φτιαχτεί για να μεταφέρουν σήμα σε μεγάλες αποστάσεις, αλλά σπάνε εύκολα αν τα λυγίζετε συνεχώς. Αν βγάζατε το καλώδιο από τον τοίχο και του βάζατε αρσενικό βύσμα για να το συνδέετε στο laptop σας, η συνεχής κίνηση θα έσπαγε τον χαλκό μέσα σε λίγους μήνες.
Με την πρίζα (Keystone), το σκληρό καλώδιο μένει ακίνητο και ασφαλές μέσα στον τοίχο. Εσείς, για να συνδέσετε τη συσκευή σας, χρησιμοποιείτε ένα μικρό, εύκαμπτο, έτοιμο καλωδιάκι (Patch cord), το οποίο αν χαλάσει, απλώς το πετάτε και παίρνετε άλλο με 2 ευρώ!

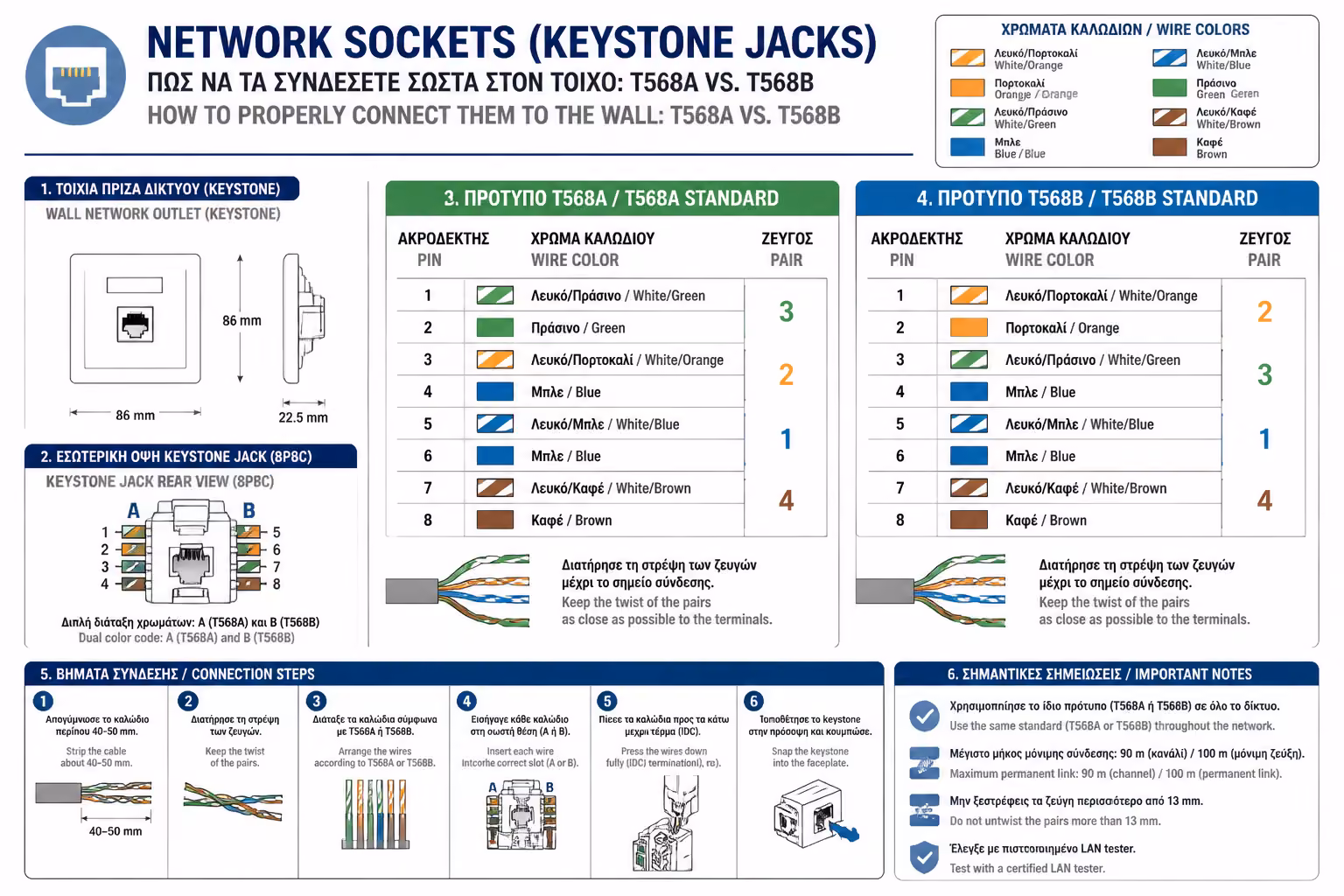

Όταν πιάσετε στα χέρια σας ένα Keystone Jack, θα παρατηρήσετε ότι στα πλαϊνά του υπάρχουν κάτι μικρά αυτοκόλλητα με χρώματα (Πορτοκαλί, Πράσινο κ.λπ.) και δύο ενδείξεις: "A" και "B".
Αυτά είναι τα δύο παγκόσμια πρότυπα τερματισμού (T568A και T568B). Η διαφορά τους βρίσκεται αποκλειστικά στο πού τοποθετείται το πράσινο και το πορτοκαλί ζεύγος.
Υπάρχουν δύο τεχνολογίες πριζών στην αγορά:
Εδώ απλώς περνάτε τα καλωδιάκια στις σωστές τρύπες του πλαστικού καπακιού. Όταν κλείσετε το καπάκι με τα δάχτυλά σας (ή με μια πένσα), η ίδια η πίεση αναλαμβάνει να "καρφώσει" τα καλώδια στις μεταλλικές επαφές (IDC). Είναι ιδανικά για DIYers και αρχάριους.

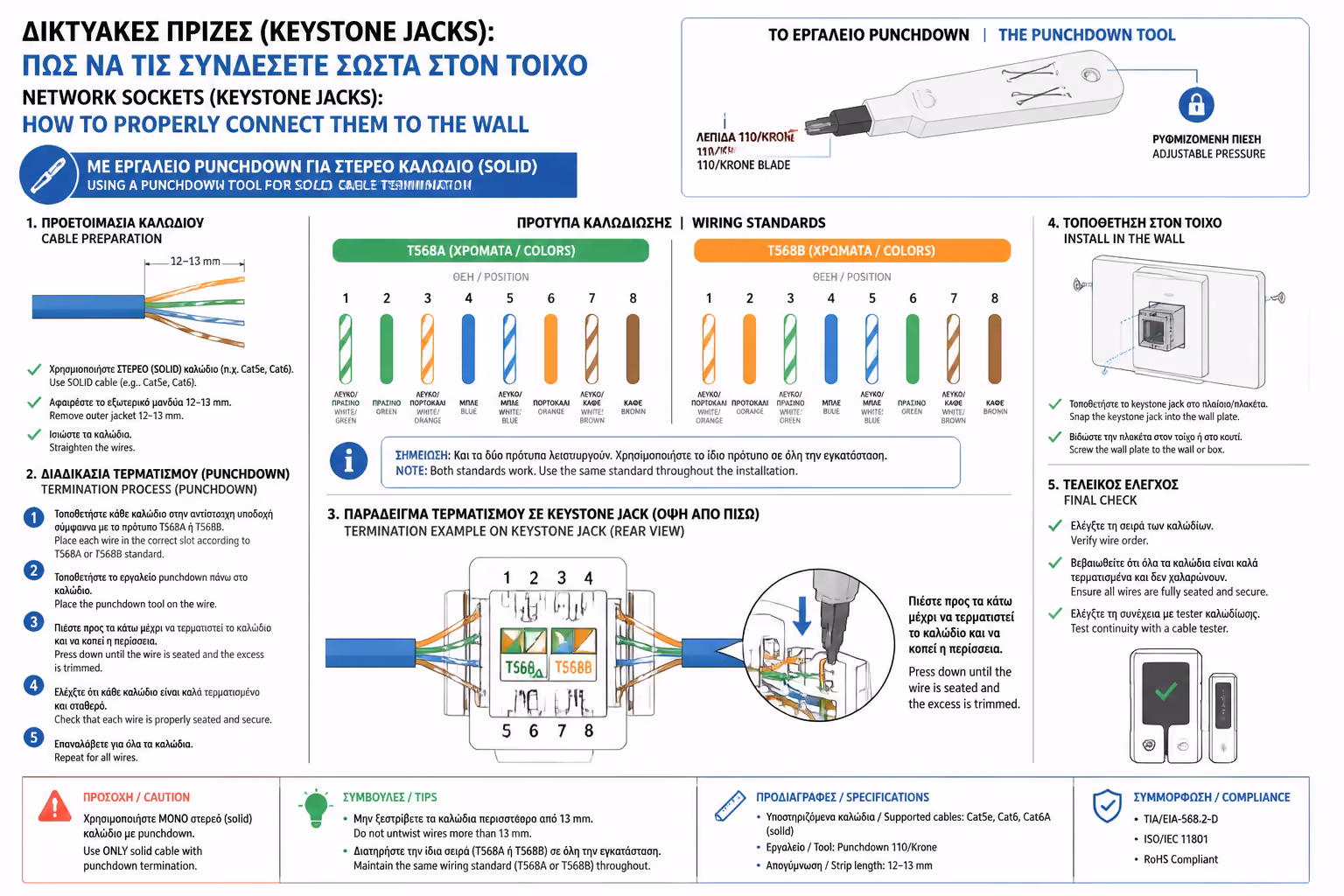

Είναι η επιλογή των επαγγελματιών (και συνήθως πιο αξιόπιστη σε βάθος χρόνου). Για να τα συνδέσετε, χρειάζεστε ένα ειδικό εργαλείο που λέγεται Καρφωτικό Εργαλείο (Punch-down tool ή Krone tool).

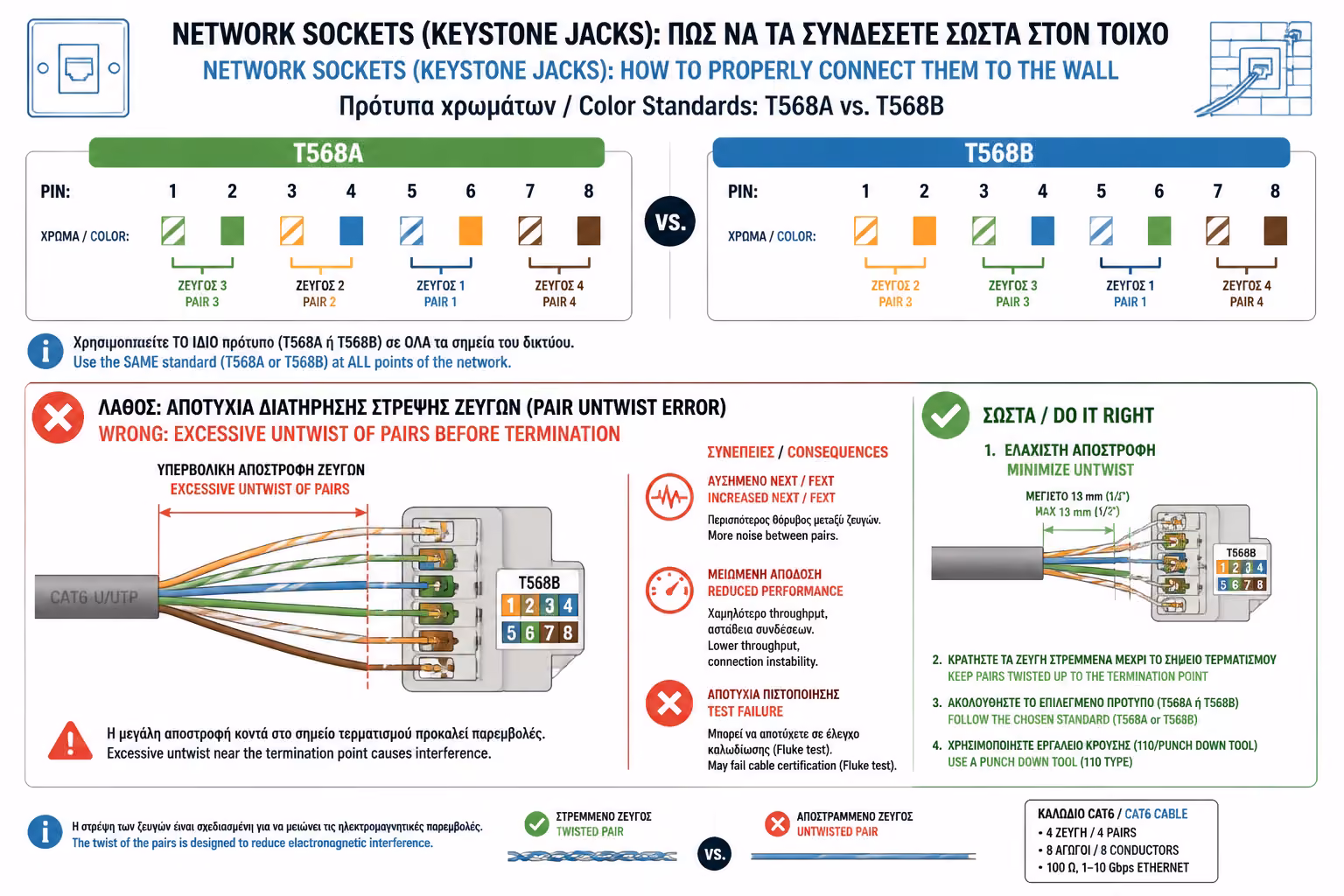

Αν επιλέξατε ένα επαγγελματικό Keystone τύπου 110/Krone, ακολουθήστε αυτά τα βήματα:
Η σύνδεση μιας πρίζας δικτύου είναι στην πραγματικότητα πιο εύκολη από το να φτιάξετε ένα αρσενικό βύσμα, αρκεί να έχετε το σωστό εργαλείο και να μην μπερδέψετε τα αυτοκόλλητα A και B. Η επιλογή ποιοτικών Keystones (ίδιας κατηγορίας με το καλώδιό σας, π.χ. Cat6a) εγγυάται ότι οι επαφές δεν θα οξειδωθούν και η ταχύτητα του δικτύου σας θα παραμείνει "καρφωμένη" στο μέγιστο για δεκαετίες.
Επόμενο Βήμα: Μάθαμε να βάζουμε πρίζες, αλλά πώς ακριβώς φτάνει το καλώδιο μέχρι εκεί; Στην παραδοσιακή τηλεφωνία, οι ηλεκτρολόγοι ένωναν την πρίζα του σαλονιού με της κρεβατοκάμαρας. Στα δίκτυα δεδομένων, αυτό είναι καταστροφικό!
Συνεχίζουμε με τον κανόνα που διαχωρίζει τους σωστούς εγκαταστάτες από τους ερασιτέχνες: Τοπολογία Αστέρας (Star Wiring) vs. Daisy Chain: Γιατί στα δίκτυα δεδομένων δεν κάνουμε ποτέ διακλαδώσεις από πρίζα σε πρίζα (όπως στο τηλέφωνο).
