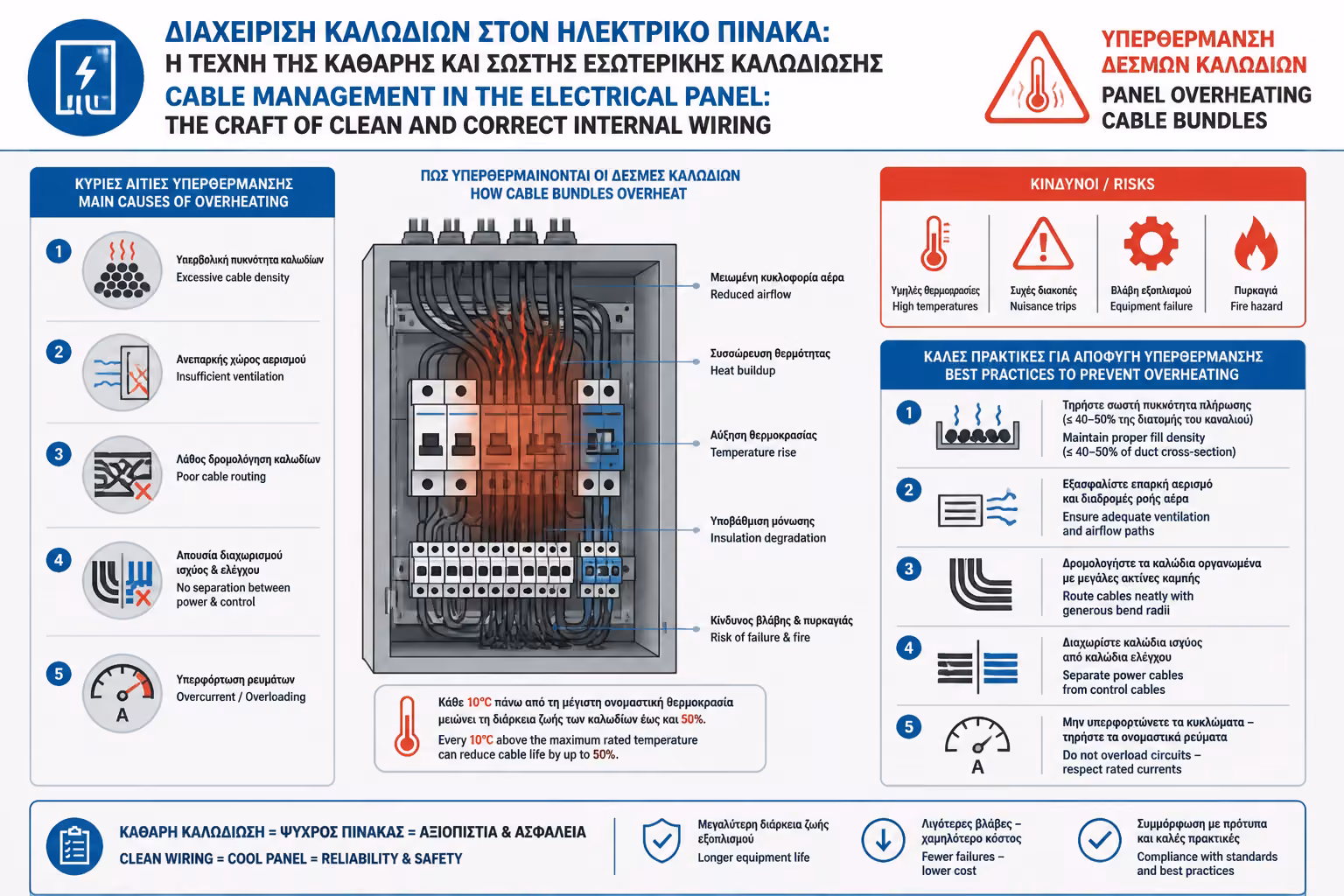

Τα σφιχτά δεμάτια παγιδεύουν θερμότητα
Η υπερβολική συγκέντρωση αγωγών δυσκολεύει την ψύξη του εσωτερικού.
Cable Management στον Πίνακα: Η τέχνη της σωστής και καθαρής καλωδίωσης στο εσωτερικό του
Ένας ηλεκτρικός πίνακας μπορεί να είναι γεμάτος ποιοτικά υλικά και παρ’ όλα αυτά να είναι κακοφτιαγμένος αν η εσωτερική του καλωδίωση είναι πρόχειρη. Η ακαταστασία μέσα στον πίνακα δεν είναι μόνο αντιαισθητική. Είναι πηγή θερμικών προβλημάτων, καθυστερημένης διάγνωσης και μελλοντικών λαθών συντήρησης.
Το cable management, επομένως, δεν είναι 'καλλιτεχνία για φωτογραφίες'. Είναι τεχνική πειθαρχία. Ο τρόπος με τον οποίο οδεύουν οι αγωγοί, πώς γεφυρώνονται οι ασφαλειοδιακόπτες, πώς σημαίνονται τα κυκλώματα και πώς οργανώνεται ο εσωτερικός χώρος επηρεάζει άμεσα την ποιότητα της εγκατάστασης.
Αυτός είναι και ο λόγος που η εσωτερική εικόνα ενός πίνακα λέει πολλά για τον επαγγελματισμό του τεχνίτη. Εκεί που υποτίθεται ότι δεν θα κοιτάξει κανείς, φαίνεται αν το έργο έγινε με πειθαρχία ή με λογική 'να κλείσει το καπάκι και βλέπουμε'.
1. Η ακαταστασία αυξάνει τη θερμική επιβάρυνση και μειώνει την αξιοπιστία
Όταν τα καλώδια στριμώχνονται άτακτα στο κέντρο του πίνακα, η θερμότητα δεν αποβάλλεται σωστά. Οι αγωγοί δυσκολεύονται να ψυχθούν, οι συσκευές περιβάλλονται από κακή ροή αέρα και η συνολική θερμική συμπεριφορά του πίνακα χειροτερεύει.
Αυτό έχει πραγματικές συνέπειες. Η μόνωση επιβαρύνεται, οι συνδέσεις καταπονούνται και οι προστασίες λειτουργούν σε λιγότερο υγιές περιβάλλον. Σε απαιτητικούς πίνακες, η κακή εσωτερική οργάνωση μπορεί να μετατραπεί σε ουσιαστικό παράγοντα υποβάθμισης της αξιοπιστίας.
Η τάξη, επομένως, δεν είναι απλή αισθητική ευχαρίστηση. Είναι εργαλείο καλύτερης θερμικής συμπεριφοράς και μεγαλύτερης διάρκειας ζωής του εξοπλισμού.
Η μόνωση και οι συνδέσεις καταπονούνται
Η θερμική επιβάρυνση επιταχύνει τη φθορά κρίσιμων σημείων του πίνακα.
Η ροή αέρα έχει τεχνική αξία
Ο οργανωμένος πίνακας αναπνέει καλύτερα και λειτουργεί πιο ήρεμα.
Η τάξη είναι μέρος της αξιοπιστίας
Ένας καλός πίνακας δεν είναι μόνο σωστός ηλεκτρικά αλλά και σωστός εσωτερικά.

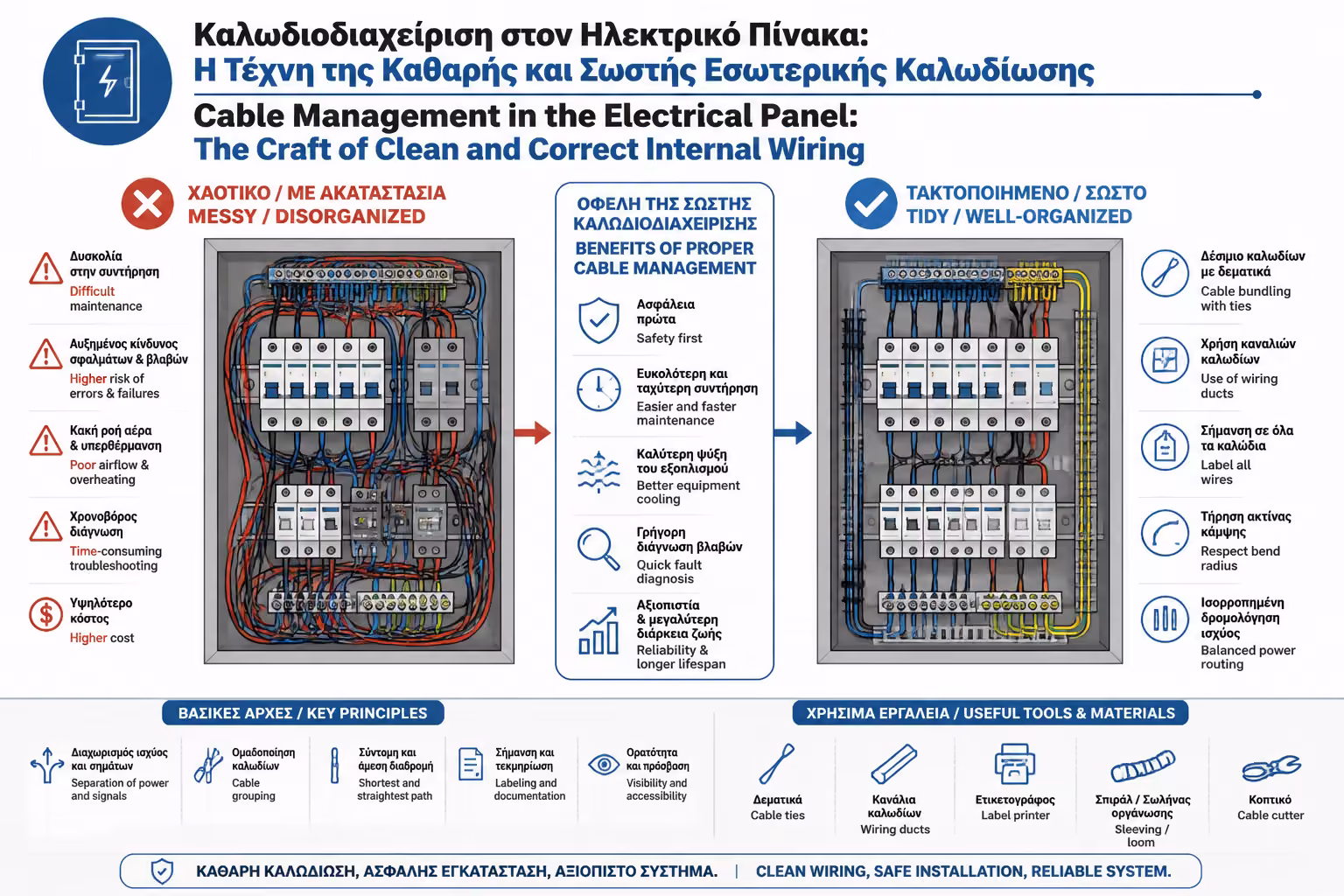

2. Η καθαρή εσωτερική οργάνωση κάνει τη διάγνωση βλαβών πολύ πιο ασφαλή
Όταν ένας πίνακας είναι ακατάστατος, κάθε επόμενη εργασία γίνεται πιο αργή και πιο επικίνδυνη. Ο τεχνικός ψάχνει ποιο καλώδιο πηγαίνει πού, κρύβονται βίδες, μπερδεύονται ουδέτεροι και γειώσεις και η πιθανότητα δευτερογενούς λάθους αυξάνεται δραματικά.
Αντίθετα, σε έναν οργανωμένο πίνακα οι διαδρομές είναι ορατές, οι ομάδες λογικές και η συντήρηση πολύ πιο καθαρή. Το troubleshooting δεν γίνεται με τράβηγμα και μαντεψιά αλλά με λογική παρακολούθηση του κυκλώματος.
Αυτό μειώνει χρόνο, κόστος και κίνδυνο. Και σε μακροχρόνιο ορίζοντα, προστατεύει και τον ιδιοκτήτη από το να εξαρτάται μόνο από τον αρχικό τεχνίτη που θυμάται 'τι είχε κάνει τότε'.
Ο ακατάστατος πίνακας κρύβει πληροφορία
Η συντήρηση δυσκολεύει όταν δεν διαβάζεται καθαρά η εσωτερική λογική.
Το troubleshooting γίνεται συστηματικό
Οργανωμένες διαδρομές σημαίνουν λιγότερη μαντεψιά και λιγότερα νέα λάθη.
Μειώνεται ο χρόνος συντήρησης
Ο τεχνικός εντοπίζει γρηγορότερα τα κυκλώματα και τις πιθανές αιτίες βλάβης.
Η εγκατάσταση παραμένει διαχειρίσιμη από τρίτους
Ένας καλός πίνακας δεν εξαρτάται από τη μνήμη του πρώτου εγκαταστάτη.

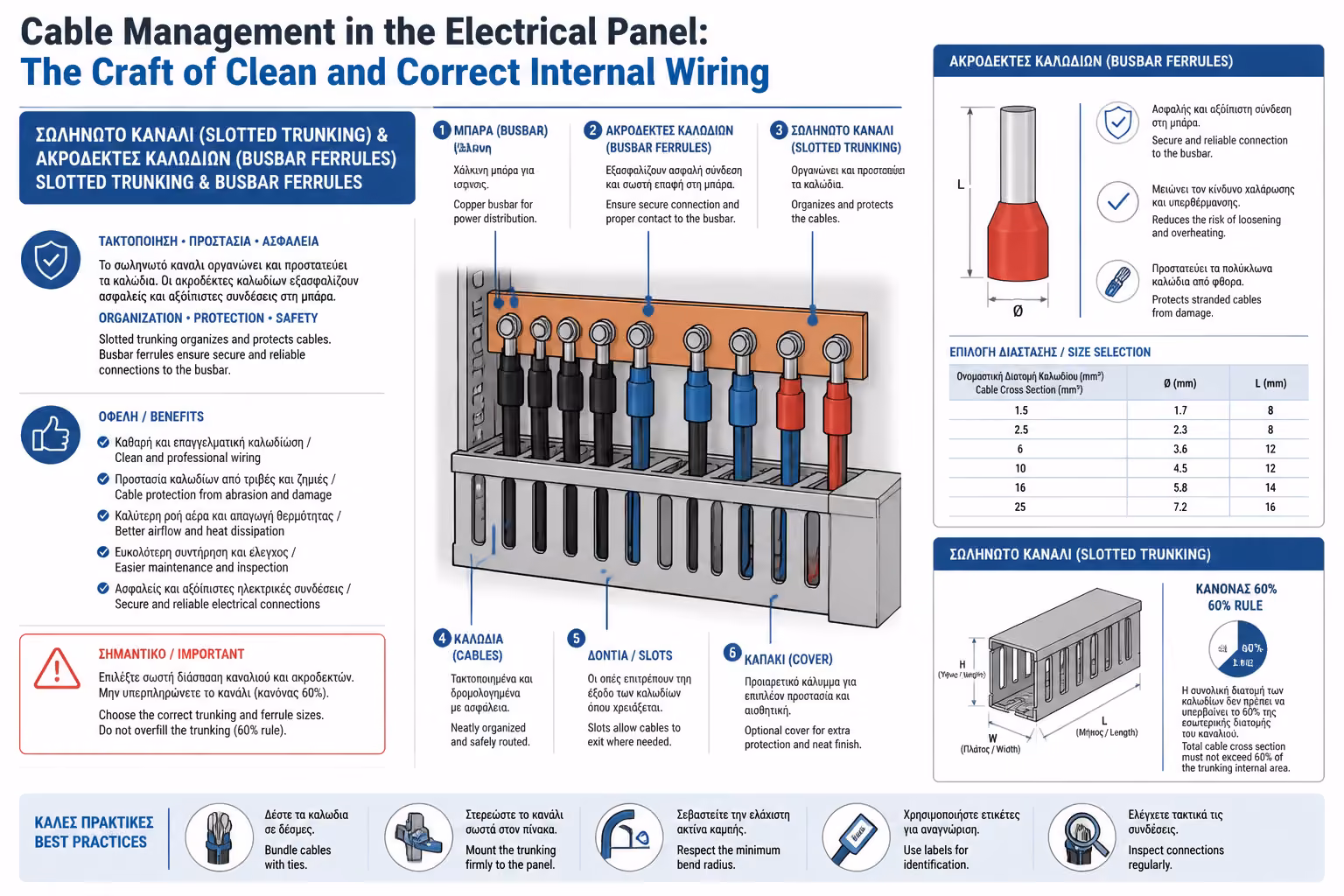

3. Τα σωστά υλικά οργάνωσης είναι busbars, trunking και ferrules
Η εσωτερική καθαρότητα δεν προκύπτει μόνο από προσεκτικό χέρι. Προκύπτει και από σωστά εξαρτήματα. Οι μπάρες γεφύρωσης αντικαθιστούν πρόχειρα καλώδια-γέφυρες, τα κανάλια καλωδίωσης οργανώνουν τις διαδρομές και τα ακροχιτώνια στα πολύκλωνα καλώδια δημιουργούν ασφαλέστερες και καθαρότερες απολήξεις.
Αυτά τα υλικά μειώνουν το χάος, σταθεροποιούν την ηλεκτρική επαφή και δίνουν επαγγελματική δομή στον πίνακα. Το ζητούμενο δεν είναι να μοιάζει βιομηχανικός από επίδειξη, αλλά να λειτουργεί σαν καλά οργανωμένο τεχνικό σύστημα.
Ακόμη και τα δεματικά, που πολλοί τα θεωρούν ασήμαντη λεπτομέρεια, πρέπει να χρησιμοποιούνται με μέτρο. Σκοπός τους είναι η καθοδήγηση και η ομαδοποίηση, όχι η σύνθλιψη της μόνωσης ή η δημιουργία άκαμπτων μαζών καλωδίων.
Οι busbars είναι ανώτερες από πρόχειρες γέφυρες
Μειώνουν καλώδια, βελτιώνουν τη δομή και καθαρίζουν την εσωτερική εικόνα.
Τα κανάλια καλωδίωσης δίνουν λογική διαδρομών
Ο πίνακας αποκτά ορατή και συντηρήσιμη οργάνωση.
Τα ferrules βελτιώνουν τις απολήξεις
Τα πολύκλωνα καλώδια αποκτούν καθαρότερη και ασφαλέστερη επαφή.
Τα δεματικά χρειάζονται πειθαρχία
Η υπερβολική σύσφιξη είναι λάθος, όχι επαγγελματισμός.

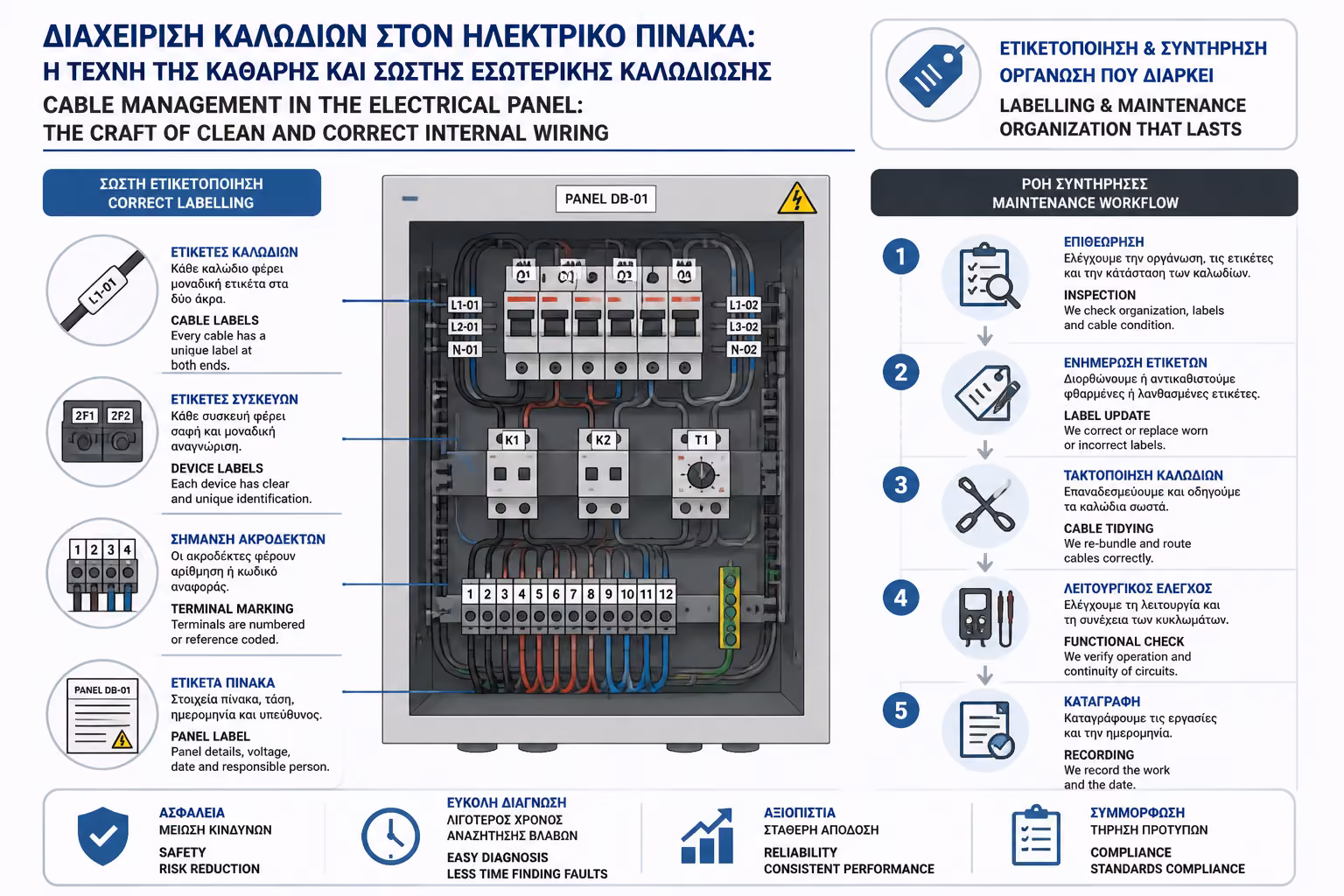

4. Η σήμανση είναι μέρος του cable management, όχι ξεχωριστή πολυτέλεια
Ένας πίνακας θεωρείται ώριμα οργανωμένος όταν το κάθε κύκλωμα μπορεί να αναγνωριστεί εύκολα. Αυτό δεν σημαίνει μόνο ένα γενικό αυτοκόλλητο πάνω στο καπάκι, αλλά ουσιαστική λογική σήμανσης των αγωγών και των κυκλωμάτων εκεί που χρειάζεται.
Η ορθή ταυτοποίηση βοηθά στην ασφαλή επέμβαση, στην κατανόηση του τι απομονώνει κάθε προστασία και στην ομαλή επέκταση του πίνακα στο μέλλον. Είναι η γλώσσα με την οποία ο αρχικός τεχνίτης επικοινωνεί με κάθε επόμενο επαγγελματία.
Στην πράξη, η σήμανση ολοκληρώνει την εσωτερική οργάνωση. Χωρίς αυτήν, ακόμη και ένας σχετικά καθαρός πίνακας χάνει μεγάλο μέρος της αξίας του. Με αυτήν, ο πίνακας γίνεται πραγματικό τεχνικό εργαλείο.
Η σήμανση μειώνει τον κίνδυνο λαθών
Ο τεχνικός ξέρει τι χειρίζεται χωρίς αμφιβολία ή ερμηνεία.
Διευκολύνει την επέκταση
Νέα κυκλώματα εντάσσονται πολύ πιο καθαρά σε ήδη οργανωμένο σύστημα.
Είναι γλώσσα συντήρησης
Κάθε επόμενος τεχνικός καταλαβαίνει τη λογική του πίνακα πιο γρήγορα.
Οργανωμένος σημαίνει και αναγνώσιμος
Η καλή εσωτερική εικόνα δεν αρκεί αν το σύστημα δεν εξηγείται.
Το cable management δεν είναι το 'καλό φαίνεσθαι' του πίνακα. Είναι η εσωτερική του λογική, η θερμική του υγεία και η μνήμη του για όποιον τον ανοίξει στο μέλλον.
