Μετράει διαφορά και όχι συνολικό φορτίο
Το ρελέ κοιτά αν ό,τι φεύγει επιστρέφει, όχι πόσα Watt τραβά η συσκευή.
Ρελέ Διαρροής (Αντιηλεκτροπληξιακό): Τι είναι, πώς σώζει ζωές και γιατί πέφτει "χωρίς λόγο"
Το ρελέ διαρροής είναι ίσως η σημαντικότερη μεμονωμένη διάταξη προστασίας που υπάρχει σε μια σύγχρονη κατοικία. Δεν προστατεύει απλώς καλώδια ή εξοπλισμό. Προστατεύει άμεσα τον άνθρωπο από ηλεκτροπληξία όταν το ρεύμα 'φεύγει' από την κανονική του διαδρομή και αναζητά διέξοδο προς τη γη.
Παρά τη σημασία του, πολλοί ιδιοκτήτες το μπερδεύουν με τις απλές ασφάλειες. Έτσι, όταν πέφτει, πιστεύουν ότι είναι ελαττωματικό ή υπερβολικά ευαίσθητο, ενώ στην πραγματικότητα συνήθως εκτελεί σωστά τον ρόλο του και προειδοποιεί ότι κάτι δεν πάει καλά.
Για να καταλάβουμε γιατί το ρελέ είναι τόσο κρίσιμο, πρέπει πρώτα να δούμε πώς σκέφτεται. Η λογική του βασίζεται στην ισορροπία ρεύματος και στην έγκαιρη ανίχνευση διαρροής, σε επίπεδα πολύ χαμηλότερα από αυτά που θα αντιλαμβανόταν μια απλή ασφάλεια.

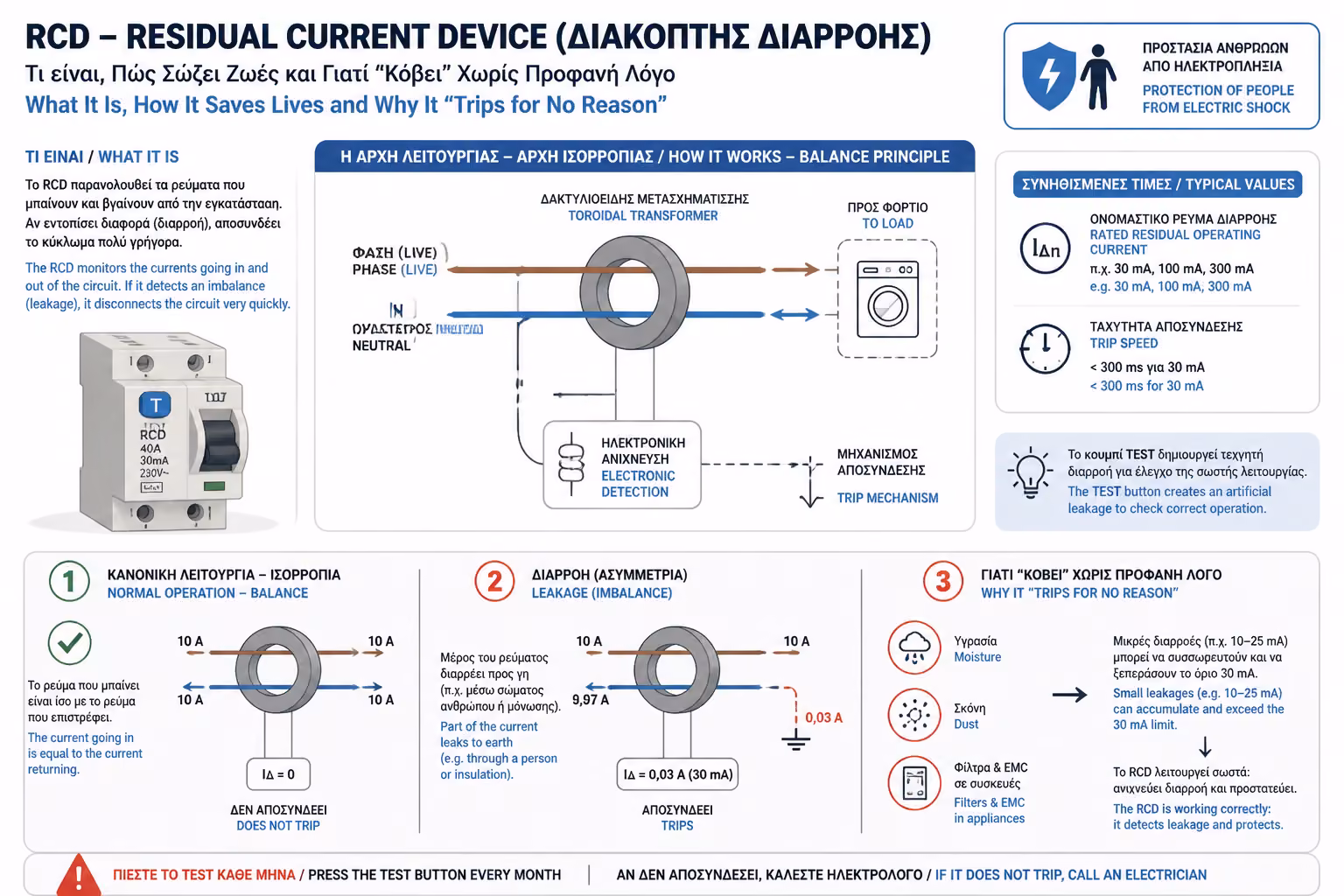

1. Το ρελέ παρακολουθεί την ισορροπία ανάμεσα στη φάση και τον ουδέτερο
Σε κανονική λειτουργία, το ρεύμα που φεύγει προς το φορτίο από τη φάση επιστρέφει ολόκληρο από τον ουδέτερο. Το ρελέ διαρροής παρακολουθεί ακριβώς αυτή την ισορροπία. Αν τα δύο ρεύματα είναι ίσα, θεωρεί ότι το κύκλωμα λειτουργεί σωστά.
Αν όμως ένα μέρος του ρεύματος διαφύγει αλλού, για παράδειγμα προς γείωση, προς μεταλλικό περίβλημα ή μέσω ανθρώπινου σώματος, η ισορροπία σπάει. Το ρελέ αναγνωρίζει τη διαφορά και ανοίγει το κύκλωμα πολύ γρήγορα.
Η ευφυΐα του έγκειται ακριβώς στο ότι δεν περιμένει μεγάλο ρεύμα βραχυκυκλώματος. Παρατηρεί πολύ μικρές διαφορές, ακριβώς εκεί όπου κρίνεται η προστασία της ανθρώπινης ζωής.
Η διαρροή μπορεί να είναι προς γη ή μέσω σώματος
Αυτό είναι που το καθιστά κατεξοχήν διάταξη προστασίας ανθρώπου.
Αντιδρά σε πολύ μικρές αποκλίσεις
Η λειτουργία του ξεκινά πολύ πριν υπάρξει μεγάλο ρεύμα ή κλασικό βραχυκύκλωμα.
Η ταχύτητα είναι το κλειδί
Η άμεση απόζευξη είναι αυτή που κάνει τη διαφορά σε περιστατικά ηλεκτροπληξίας.

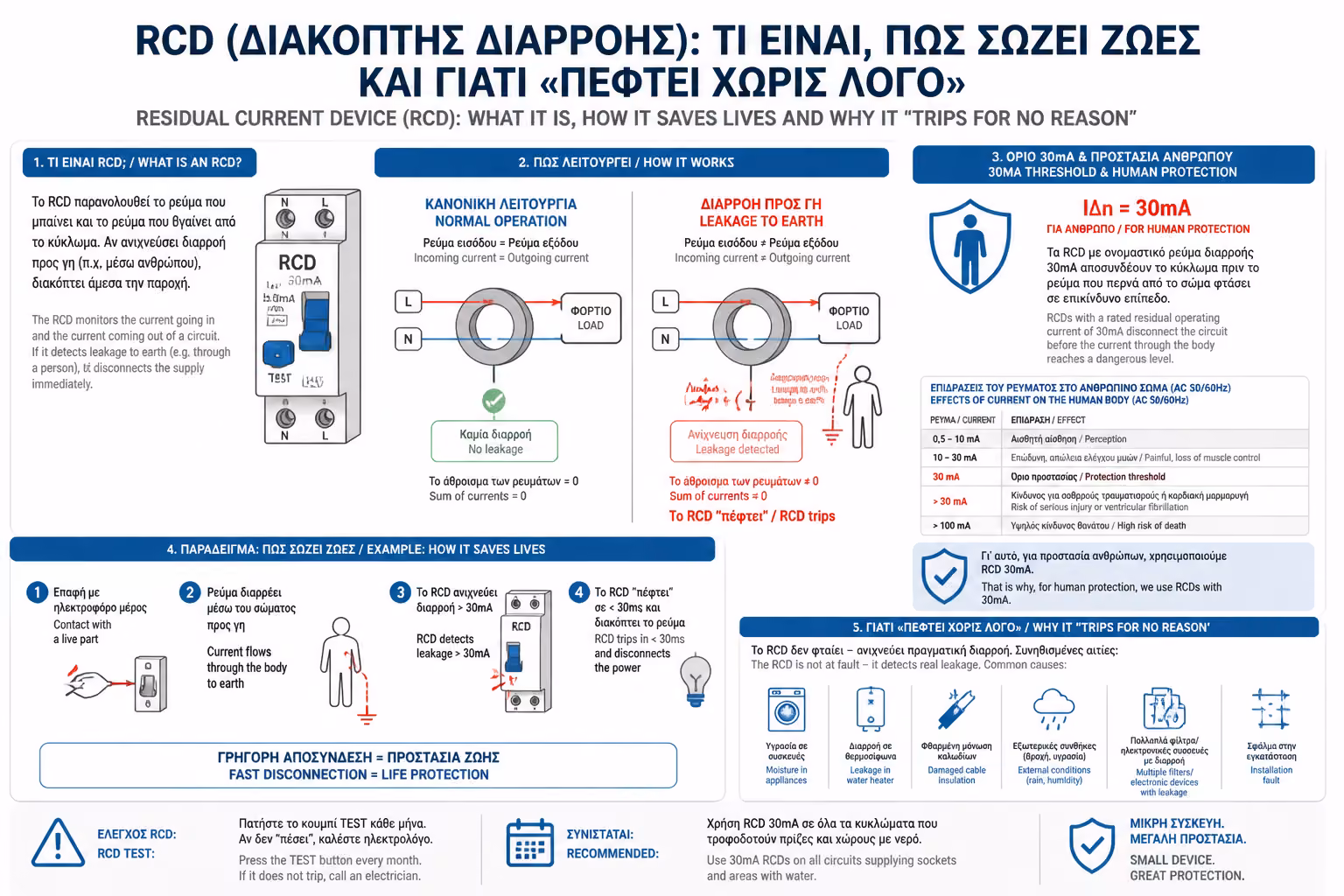

2. Το όριο των 30mA είναι θεμελιώδες για την προστασία ανθρώπου
Στις κατοικίες, το τυπικό ρελέ διαρροής είναι 30mA. Η τιμή αυτή δεν είναι τυχαία. Είναι επίπεδο ευαισθησίας που έχει καθιερωθεί για την προστασία ανθρώπου από επικίνδυνες επιδράσεις του ρεύματος στο σώμα.
Αυτό δείχνει πόσο διαφορετικός είναι ο ρόλος του σε σχέση με άλλες προστασίες. Μια κοινή γραμμή πριζών μπορεί να προστατεύεται από ασφάλεια 16A, δηλαδή 16.000mA. Το ρελέ όμως παρεμβαίνει σε ένα απειροελάχιστο κλάσμα αυτής της τιμής, ακριβώς επειδή το ζήτημα δεν είναι η προστασία του καλωδίου αλλά της ζωής.
Για αυτό και η ύπαρξή του σε σύγχρονες εγκαταστάσεις δεν είναι δευτερεύουσα επιλογή αλλά θεμέλιο ασφαλείας. Χωρίς αυτό, ένα σοβαρό σενάριο διαρροής θα μπορούσε να εξελιχθεί πολύ πριν το καταλάβει η υπόλοιπη προστασία του πίνακα.
30mA σημαίνει προστασία ανθρώπου
Η ευαισθησία του ρελέ σχετίζεται με τα όρια ανοχής του ανθρώπινου σώματος.
Δεν συγκρίνεται με το ρεύμα μιας ασφάλειας
Ο μικροαυτόματος προστατεύει καλώδιο, όχι το σώμα σε χαμηλές διαρροές.
Η μικρή τιμή είναι το πλεονέκτημα
Το ρελέ επεμβαίνει εκεί όπου οι υπόλοιπες προστασίες ακόμη δεν έχουν λόγο να αντιδράσουν.
Χωρίς RCD η ασφάλεια είναι ημιτελής
Μια κατοικία χωρίς σωστό ρελέ μένει ουσιαστικά εκτεθειμένη σε κρίσιμο κενό προστασίας.

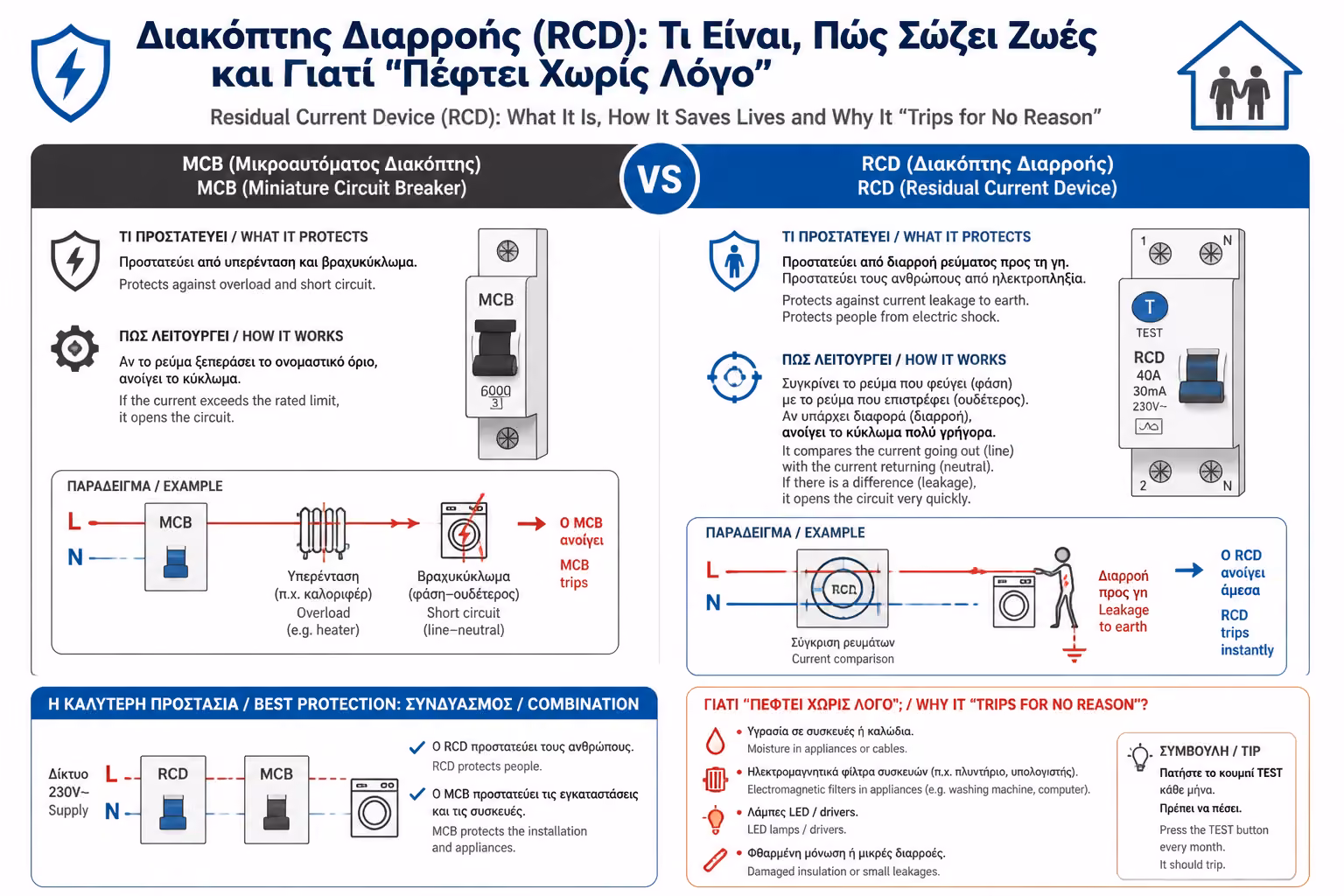

3. Το RCD δεν είναι το ίδιο με τον μικροαυτόματο
Η πιο συχνή παρεξήγηση είναι να αντιμετωπίζεται το ρελέ σαν μια απλή ασφάλεια που κάνει το ίδιο πράγμα σε πιο ευαίσθητη μορφή. Αυτό δεν ισχύει. Ο μικροαυτόματος προστατεύει κυρίως από υπερφόρτωση και βραχυκύκλωμα, δηλαδή από καταστάσεις που απειλούν τα καλώδια και την εγκατάσταση.
Το ρελέ διαρροής, αντίθετα, προστατεύει από το ρεύμα που διαφεύγει εκτός της κανονικής διαδρομής του. Άρα οι δύο διατάξεις δεν ανταγωνίζονται αλλά συνεργάζονται. Η μία προστατεύει το δίκτυο από υπερρεύματα, η άλλη τον άνθρωπο και το σύστημα από διαρροές.
Αυτός είναι ο λόγος που μια εγκατάσταση χρειάζεται και τις δύο. Η μία χωρίς την άλλη αφήνει ουσιώδες κενό στο επίπεδο προστασίας.
Ο μικροαυτόματος βλέπει υπερρεύμα
Αν το πρόβλημα είναι φόρτιση ή βραχυκύκλωμα, αυτή είναι η δική του περιοχή.
Το RCD βλέπει διαρροή
Αν το ρεύμα παίρνει λάθος δρόμο, τότε επεμβαίνει το ρελέ.
Οι δύο διατάξεις είναι συμπληρωματικές
Καθεμία καλύπτει διαφορετικό τύπο κινδύνου μέσα στην ίδια εγκατάσταση.
Η σωστή προστασία είναι πολυεπίπεδη
Η κατοικία χρειάζεται συνεργασία διατάξεων και όχι μία μόνο 'μαγική' συσκευή.

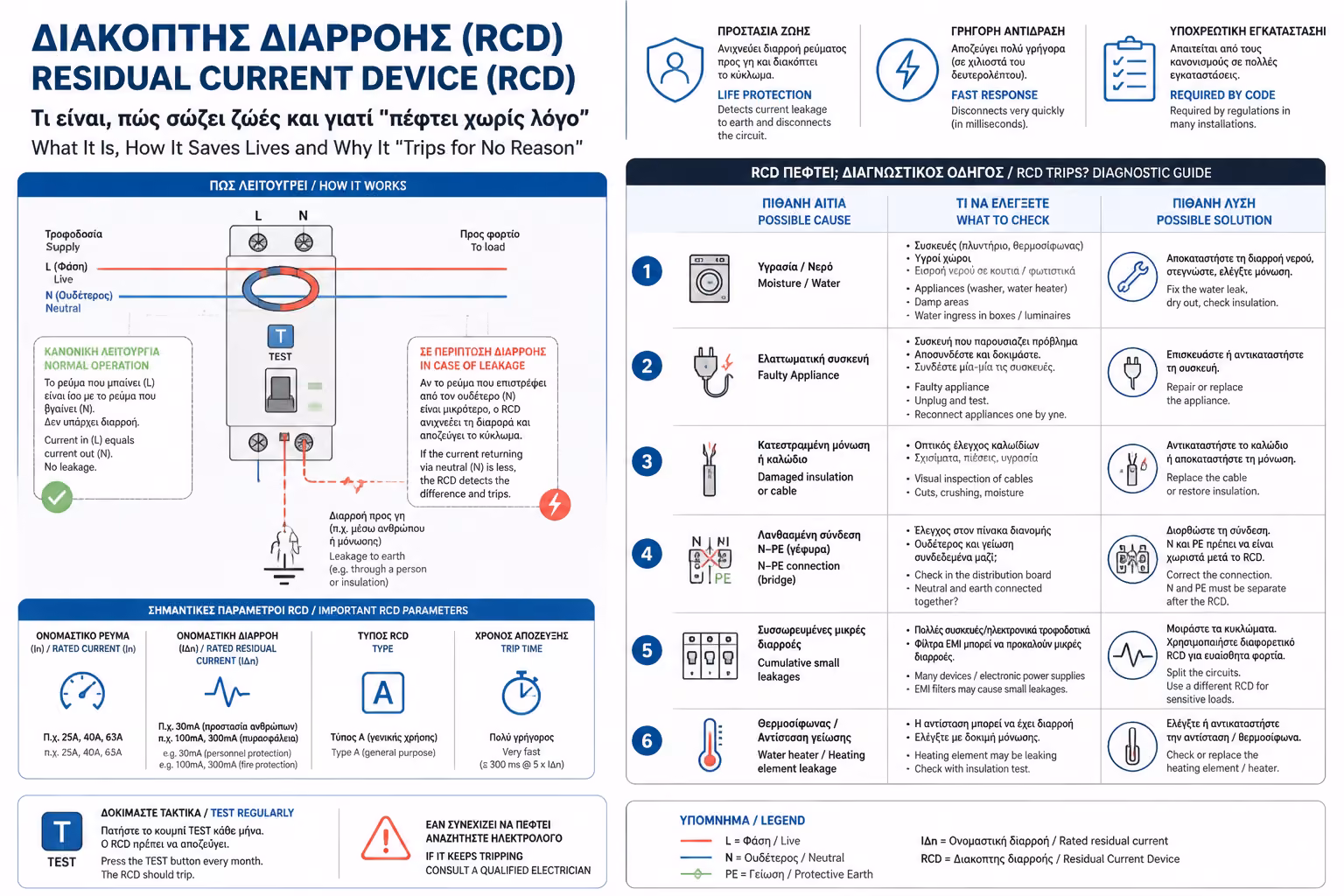

4. Όταν πέφτει, συνήθως σας λέει ότι υπάρχει πραγματικό πρόβλημα
Το ρελέ διαρροής σπάνια πέφτει 'χωρίς λόγο'. Συνήθως προειδοποιεί για υγρασία, διαρροή σε συσκευή, φθαρμένη αντίσταση, λανθασμένη ένωση ουδετέρου και γείωσης ή συνδυασμό μικρών αθροιστικών διαρροών από πολλές σύγχρονες ηλεκτρονικές συσκευές.
Αυτό σημαίνει ότι η σωστή αντίδραση δεν είναι να το θεωρήσετε ενοχλητικό αλλά να ερευνήσετε την αιτία. Ιδιαίτερα σε εξωτερικές γραμμές, θερμοσίφωνες, φούρνους, πλυντήρια ή υποβαθμισμένες συσκευές, το RCD λειτουργεί ως έγκαιρη προειδοποίηση πριν εξελιχθεί η βλάβη σε κάτι σοβαρότερο.
Εξίσου σημαντικό είναι και το κουμπί test. Η περιοδική δοκιμή του μηχανισμού επιβεβαιώνει ότι η συσκευή δεν έχει μείνει αδρανής ή κολλημένη. Έτσι το ρελέ δεν είναι απλώς εγκατεστημένο, αλλά πραγματικά λειτουργικό όταν χρειαστεί.
Η υγρασία είναι συχνή αιτία
Εξωτερικές πρίζες και υγροί χώροι είναι κλασικά σημεία πρόκλησης διαρροών.
Οι ηλεκτρικές αντιστάσεις φθείρονται
Θερμοσίφωνες και λευκές συσκευές συχνά ευθύνονται για πτώσεις του RCD.
Οι μικρές διαρροές μπορούν να αθροίζονται
Πολλές σύγχρονες συσκευές μαζί μπορεί να φέρουν το σύστημα κοντά στο όριο.
Το test button είναι υποχρέωση
Η περιοδική δοκιμή επιβεβαιώνει ότι ο μηχανισμός θα επέμβει όταν πραγματικά χρειαστεί.
Το ρελέ διαρροής δεν είναι εχθρός που 'σας κόβει το ρεύμα'. Είναι ο μηχανισμός που σας ενημερώνει ότι το ρεύμα προσπαθεί να πάει κάπου που δεν πρέπει.
