Μπορώ να ελέγξω θερμοσίφωνα μόνο με μικρό smart relay χωρίς contactor;

Σε σοβαρή και ασφαλή εγκατάσταση, όχι. Το smart relay πρέπει συνήθως να δίνει μόνο την εντολή και ο contactor να διαχειρίζεται το πραγματικό φορτίο.

Γιατί ακούγεται ένα κλακ όταν λειτουργεί το ρελέ ισχύος;

Επειδή το πηνίο έλκει μηχανικά τον μηχανισμό και κλείνει τις επαφές ισχύος. Είναι φυσιολογικό χαρακτηριστικό, αν και υπάρχουν και πιο αθόρυβες λύσεις για οικιακή χρήση.

Τηλεχειριζόμενοι Διακόπτες & Ρελέ Ισχύος: Πώς λειτουργούν για τον έλεγχο θερμοσίφωνα και μεγάλων φορτίων

Όταν ένα φορτίο είναι μεγάλο, δεν αρκεί να το ελέγξουμε με ένα οποιοδήποτε διακοπτάκι ή με ένα μικρό smart module. Ο θερμοσίφωνας, τα ισχυρά ηλεκτρικά σώματα, ορισμένα μηχανήματα ή επιλεγμένα μεγάλα κυκλώματα τραβούν ρεύματα που απαιτούν επαφές σχεδιασμένες για σοβαρή ισχύ και για συχνές ασφαλείς διακοπές.

Εδώ ακριβώς εμφανίζεται το ρελέ ισχύος, δηλαδή ο contactor. Η βασική του ιδέα είναι απλή αλλά εξαιρετικά σημαντική: άλλο το μικρό κύκλωμα που δίνει την εντολή και άλλο οι βαριές επαφές που αναλαμβάνουν το πραγματικό φορτίο. Αυτή η διάκριση επιτρέπει ασφαλή αυτοματισμό χωρίς να καταπονείται ένα μικρό ηλεκτρονικό module από ρεύματα που δεν μπορεί να αντέξει.

Για αυτό σε εφαρμογές θερμοσίφωνα, νυχτερινού ρεύματος, κεντρικών ελέγχων ή smart-home αυτοματισμών, το ρελέ ισχύος δεν είναι υπερβολή. Είναι ο σωστός διαχωρισμός ανάμεσα στον εγκέφαλο του ελέγχου και στη μυϊκή δύναμη της διακοπής.

1. Το smart relay και ο contactor δεν κάνουν την ίδια δουλειά

Ένα μικρό smart relay είναι ιδανικό για εντολές, αυτοματισμούς, λογικές σεναρίων και χαμηλότερα ρεύματα. Δεν είναι όμως φτιαγμένο να ανοίγει και να κλείνει συνεχώς μεγάλα θερμικά ή επαγωγικά φορτία. Αν επιχειρήσουμε να του φορτώσουμε αυτόν τον ρόλο, οι επαφές του καταπονούνται υπερβολικά, θερμαίνονται και μειώνεται δραστικά η αξιοπιστία και η ασφάλειά του.

Ο contactor αντίθετα έχει σχεδιαστεί για βαριά υπηρεσία. Διαθέτει πηνίο ελέγχου και στιβαρές επαφές ισχύος ώστε να αναλαμβάνει την πραγματική διακοπή ή τροφοδότηση του κυκλώματος. Το smart relay μπορεί άνετα να του δίνει μόνο την εντολή ενεργοποίησης του πηνίου, παραμένοντας ηλεκτρικά προστατευμένο.

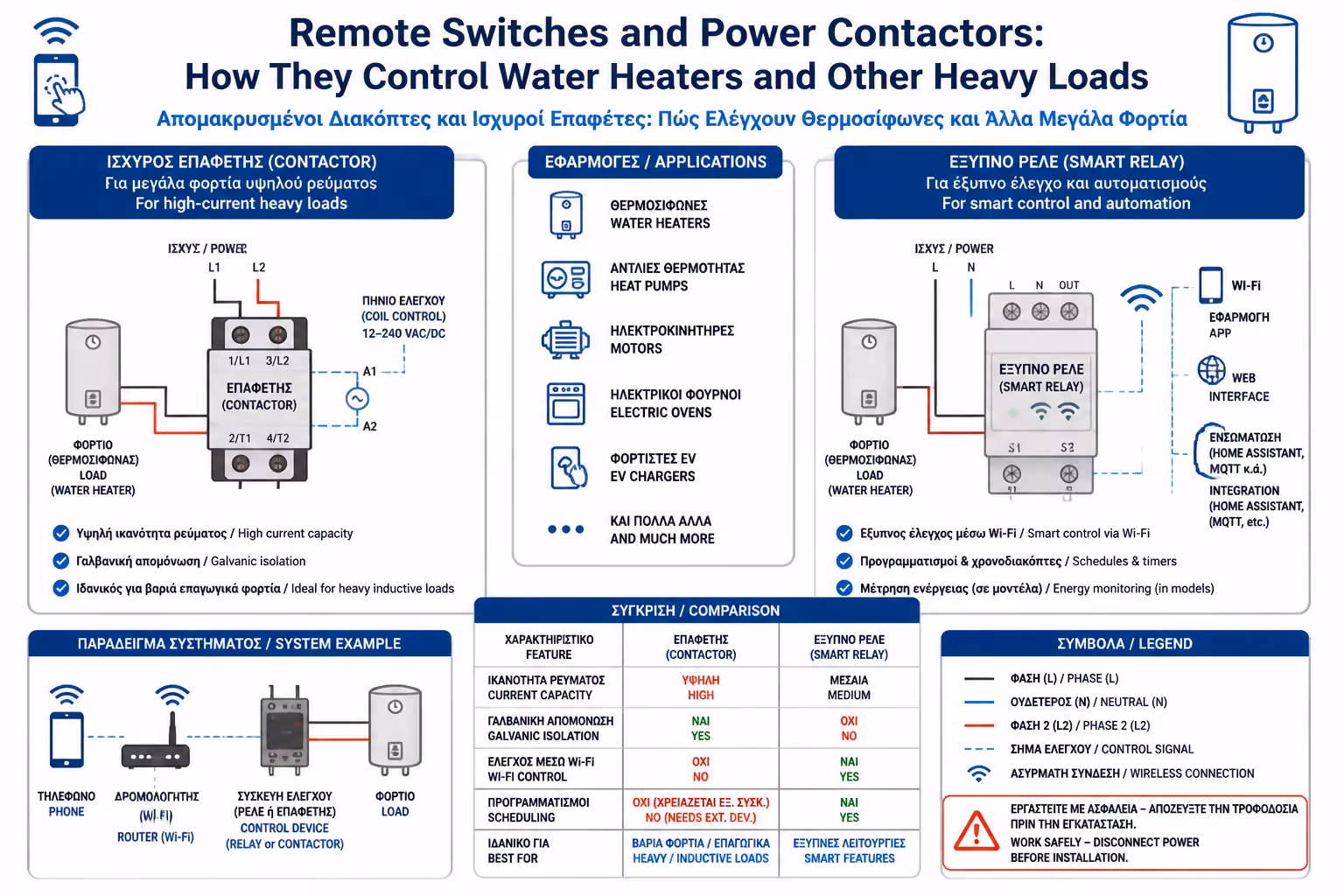

Σύγκριση μικρού smart relay και ρελέ ισχύος για βαρύ φορτίο

Το smart relay είναι ο ελεγκτής

Ιδανικό για λογική και απομακρυσμένες εντολές, όχι για βαριά μεταγωγή ισχύος.

Ο contactor είναι ο εκτελεστής

Αναλαμβάνει την πραγματική ισχύ με επαφές σχεδιασμένες για το φορτίο.

Ο διαχωρισμός αυξάνει την ασφάλεια

Το ευαίσθητο ηλεκτρονικό module δεν εκτίθεται άμεσα στο βαρύ ρεύμα.

Η σωστή αρχιτεκτονική παρατείνει τη ζωή των υλικών

Κάθε εξάρτημα κάνει τη δουλειά για την οποία σχεδιάστηκε.

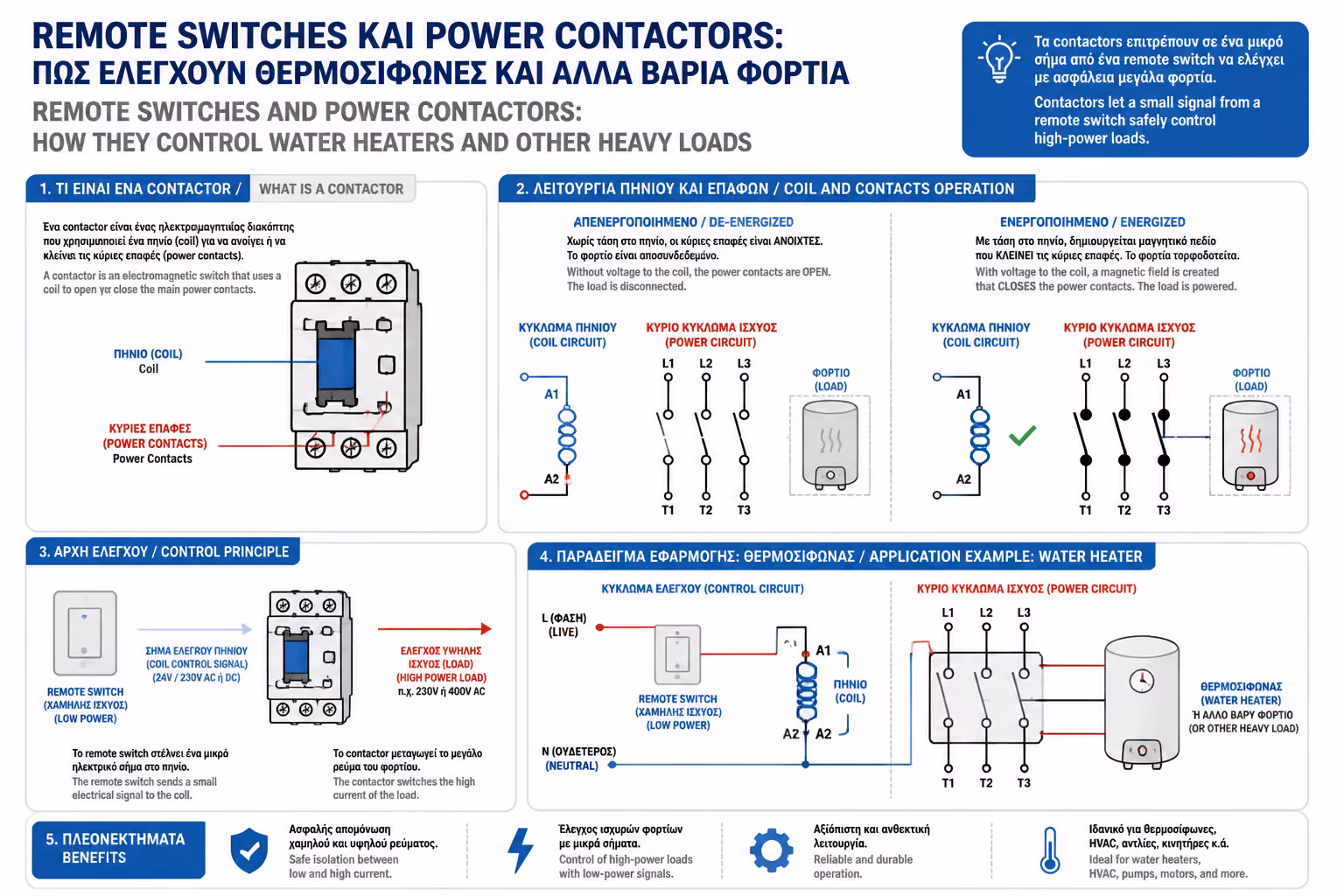

2. Το πηνίο δίνει την εντολή, οι επαφές ισχύος κουβαλούν το φορτίο

Η λειτουργία του contactor βασίζεται σε ένα ηλεκτρομαγνητικό πηνίο. Όταν το πηνίο τροφοδοτηθεί, έλκει μηχανικά τον κινητό μηχανισμό και κλείνει τις επαφές ισχύος. Έτσι, με ένα μικρό ρεύμα ελέγχου μπορούμε να χειριστούμε ένα πολύ μεγαλύτερο ρεύμα φορτίου.

Αυτό το απλό σχήμα έχει τεράστια πρακτική σημασία. Επιτρέπει χειρισμούς από χρονοδιακόπτες, έξυπνα modules, μπουτόν, επιτηρητές ή σήματα νυχτερινού τιμολογίου χωρίς αυτά τα περιφερειακά να χρειάζεται να κουβαλήσουν οι ίδιοι όλη την ηλεκτρική ισχύ του καταναλωτή.

Το πηνίο είναι το κύκλωμα ελέγχου

Με μικρή ισχύ μπορεί να δοθεί ασφαλής εντολή λειτουργίας.

Οι επαφές ισχύος είναι το βαρύ τμήμα

Εκεί περνά το πραγματικό ρεύμα της συσκευής.

Ο έλεγχος γίνεται έμμεσα

Το αυτοματιστικό εξάρτημα δεν ακουμπά απευθείας το μεγάλο φορτίο.

Η αρχή είναι ιδανική για πίνακες

Επιτρέπει καθαρή, επαγγελματική και επεκτάσιμη συνδεσμολογία.

3. Θερμοσίφωνας, νυχτερινό και μεγάλα φορτία είναι κλασικά σενάρια

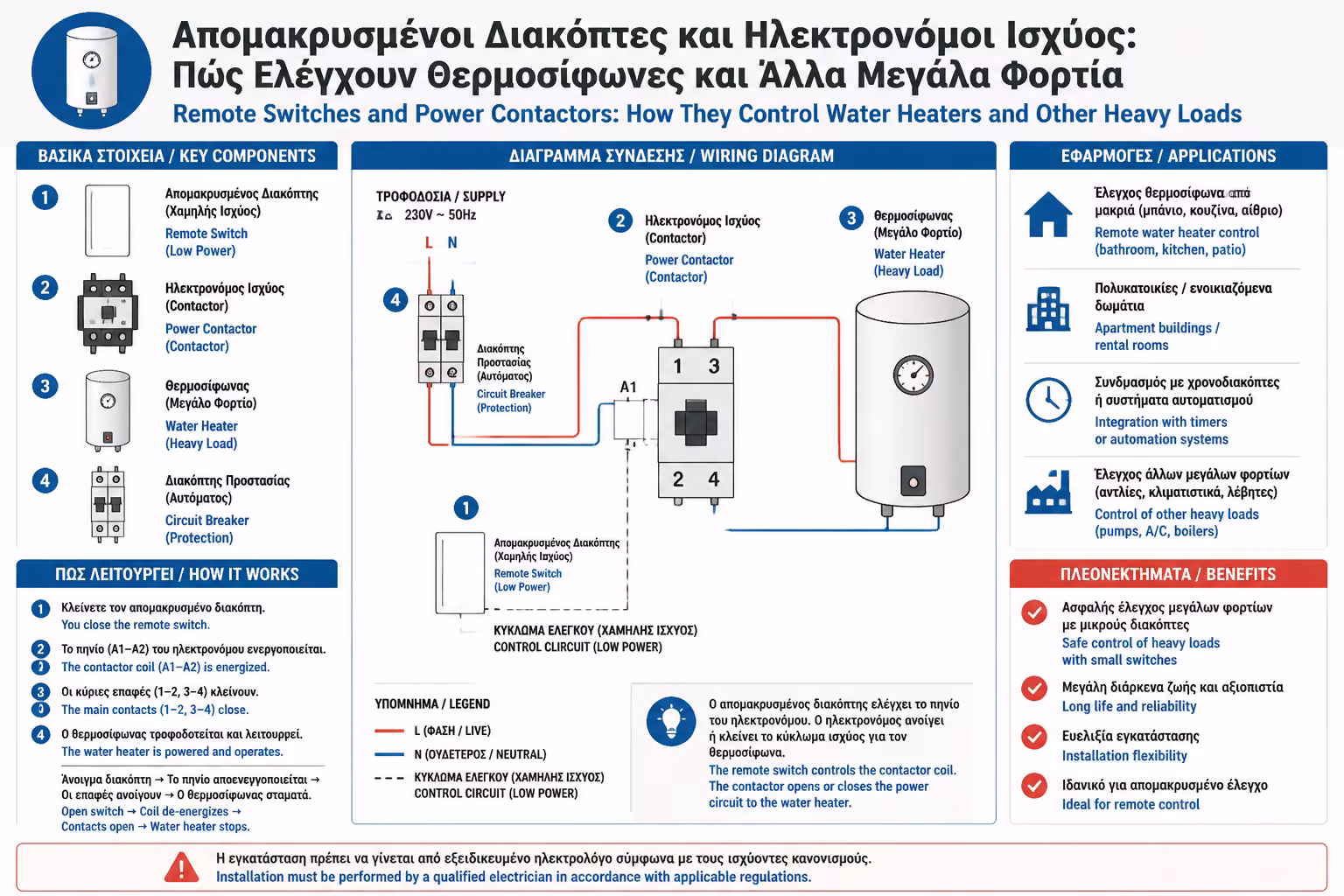

Ο θερμοσίφωνας είναι ίσως το πιο γνώριμο παράδειγμα. Είναι φορτίο με σημαντική ισχύ, συχνά θέλουμε να το ελέγχουμε χειροκίνητα και πλέον αρκετοί ιδιοκτήτες θέλουν και απομακρυσμένο έλεγχο. Η σωστή λύση είναι να δίνουμε την εντολή μέσω μικρού κυκλώματος και ο contactor να αναλαμβάνει τη μεταγωγή του φορτίου.

Παρόμοια λογική ισχύει για νυχτερινά σενάρια, για κεντρικές εντολές ενεργοποίησης και για διάφορα βοηθητικά τεχνικά συστήματα. Ο contactor δίνει στον πίνακα την ικανότητα να γίνεται πιο έξυπνος, χωρίς να υποβαθμίζει την ηλεκτρική αξιοπιστία της εγκατάστασης.

Ο θερμοσίφωνας είναι ιδανικό παράδειγμα

Μεγάλο φορτίο και ταυτόχρονα κλασική απαίτηση απομακρυσμένου ελέγχου.

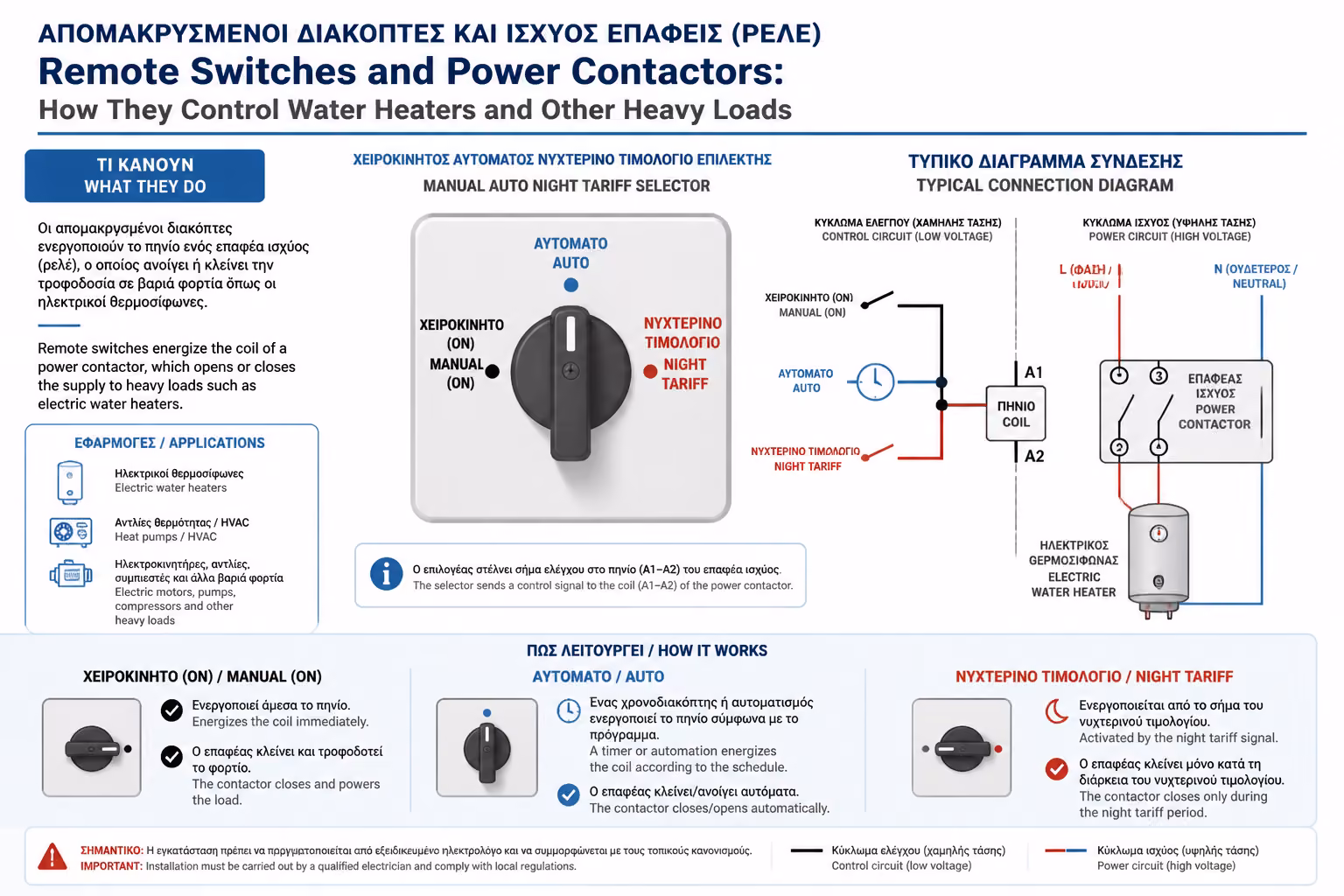

Το νυχτερινό τιμολόγιο συνεργάζεται φυσικά

Ο contactor μπορεί να ακολουθεί εξωτερικά σήματα ή λογικές επιλογής.

Η λύση είναι καθαρή και επεκτάσιμη

Μπορούν να προστεθούν αυτοματισμοί χωρίς επανασχεδιασμό της ισχύος.

Η αξιοπιστία παραμένει υψηλή

Το κύκλωμα ελέγχου προστατεύεται από την καταπόνηση του φορτίου.

4. Η σωστή επιλογή contactor αφορά και θόρυβο, και ρεύμα, και κατηγορία χρήσης

Δεν είναι όλοι οι contactors ίδιοι. Πρέπει να εξετάζονται το ονομαστικό ρεύμα, η κατηγορία χρήσης, το είδος του φορτίου, η τάση του πηνίου, αλλά και πρακτικά θέματα όπως ο θόρυβος κατά την έλξη. Σε κατοικίες, ένας θορυβώδης contactor μπορεί να είναι ενοχλητικός αν ο πίνακας βρίσκεται κοντά σε χώρους ανάπαυσης.

Επομένως, η σωστή λύση δεν είναι απλώς να βάλουμε έναν οποιονδήποτε contactor. Είναι να επιλέξουμε αυτόν που πραγματικά ταιριάζει στο φορτίο και στο περιβάλλον χρήσης. Τότε το σύστημα γίνεται ασφαλές, ήσυχο και τεχνικά σοβαρό για πολλά χρόνια.
