Είναι σωστό να μπαίνουν καμπύλες C παντού σε όλο το σπίτι;

Όχι. Η καμπύλη πρέπει να επιλέγεται ανάλογα με το φορτίο και τη συμπεριφορά της γραμμής. Η αδιάκριτη χρήση της C δεν αποτελεί τεκμηριωμένη πρακτική.

Αν μια γραμμή έχει σωστή καμπύλη αλλά λάθος ασφάλεια σε Ampere, είμαι καλυμμένος;

Όχι. Η σωστή καμπύλη δεν διορθώνει λανθασμένη διαστασιολόγηση. Το ονομαστικό ρεύμα πρέπει πάντα να ταιριάζει στο καλώδιο και στη μελέτη του κυκλώματος.

Μικροαυτόματοι (Ασφάλειες Πίνακα): Διαφορές μεταξύ καμπύλης B και C (Ποια μπαίνει πού)

Οι περισσότεροι ιδιοκτήτες βλέπουν τον μικροαυτόματο απλώς σαν την ασφάλεια που ανεβοκατεβάζουν όταν πέσει το ρεύμα. Στην πραγματικότητα όμως πρόκειται για το βασικό εξάρτημα που προστατεύει το καλώδιο μέσα στον τοίχο από θερμική καταστροφή και από βίαιο βραχυκύκλωμα.

Η ένδειξη B10, C16 ή C20 δεν είναι απλώς ένα γράμμα και ένας αριθμός. Ο αριθμός δείχνει το ονομαστικό ρεύμα, αλλά το γράμμα περιγράφει τον τρόπο με τον οποίο ο μικροαυτόματος θα αντιδράσει όταν εμφανιστεί απότομη αιχμή ρεύματος. Εκεί ακριβώς κρύβεται η διαφορά μεταξύ σωστής και λανθασμένης επιλογής.

Αν βάλετε καμπύλη υπερβολικά αυστηρή σε φορτίο με μεγάλο ρεύμα εκκίνησης, θα έχετε ανεπιθύμητες αποζεύξεις. Αν βάλετε υπερβολικά ανεκτική καμπύλη σε λάθος κύκλωμα, μπορεί να χαθεί πολύτιμος χρόνος προστασίας. Για αυτό οι μικροαυτόματοι δεν μπαίνουν με συνήθεια αλλά με τεχνικό σκεπτικό.

1. Ο μικροαυτόματος προστατεύει κυρίως το καλώδιο, όχι τη συσκευή

Ο βασικός ρόλος του μικροαυτόματου είναι να διακόψει το κύκλωμα όταν το ρεύμα ξεπεράσει τα επιτρεπτά όρια για τη διατομή και τις συνθήκες του καλωδίου. Αυτό σημαίνει ότι η επιλογή του δεν ξεκινά από το τι συσκευή συνδέετε, αλλά από το ποιο καλώδιο έχει τοποθετηθεί και ποιο φορτίο καλείται να μεταφέρει με ασφάλεια.

Ο μικροαυτόματος διαθέτει δύο μηχανισμούς: θερμικό, για πιο αργές υπερφορτίσεις, και μαγνητικό, για στιγμιαία πολύ μεγάλα ρεύματα. Το γράμμα της καμπύλης αφορά κυρίως το σημείο στο οποίο ενεργοποιείται η μαγνητική λειτουργία, δηλαδή το πώς θα κρίνει ο διακόπτης αν βλέπει βραχυκύκλωμα ή απλώς ένα φυσιολογικό ρεύμα εκκίνησης.

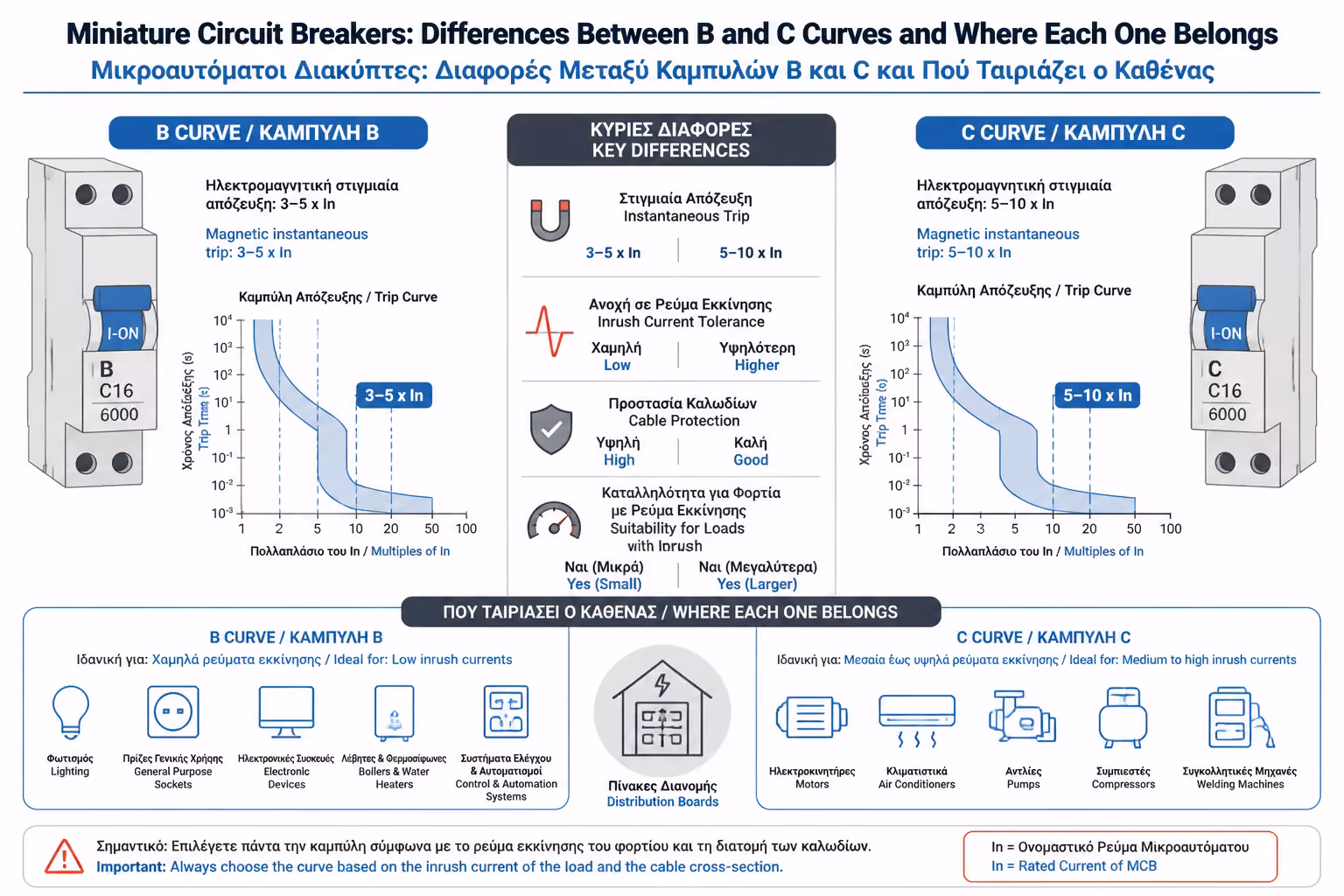

Σύγκριση καμπυλών B και C σε μικροαυτόματους

Πρώτα προστατεύεται ο αγωγός

Ο μικροαυτόματος είναι προστάτης της γραμμής και όχι γενικός γιατρός κάθε συσκευής.

Η θερμική λειτουργία βλέπει υπερφόρτιση

Όταν το ρεύμα ανεβαίνει για μεγαλύτερο χρόνο, ο διακόπτης θερμαίνεται και αποζεύγει.

Η μαγνητική λειτουργία βλέπει αιχμές

Σε πολύ απότομο ρεύμα, η απόζευξη γίνεται ακαριαία.

Η καμπύλη αφορά τη συμπεριφορά

Δεν αλλάζει τα Ampere του διακόπτη, αλλά το πότε θεωρεί την αιχμή επικίνδυνη.

2. Η καμπύλη B ταιριάζει καλύτερα σε ήπια κυκλώματα χωρίς βαριές εκκινήσεις

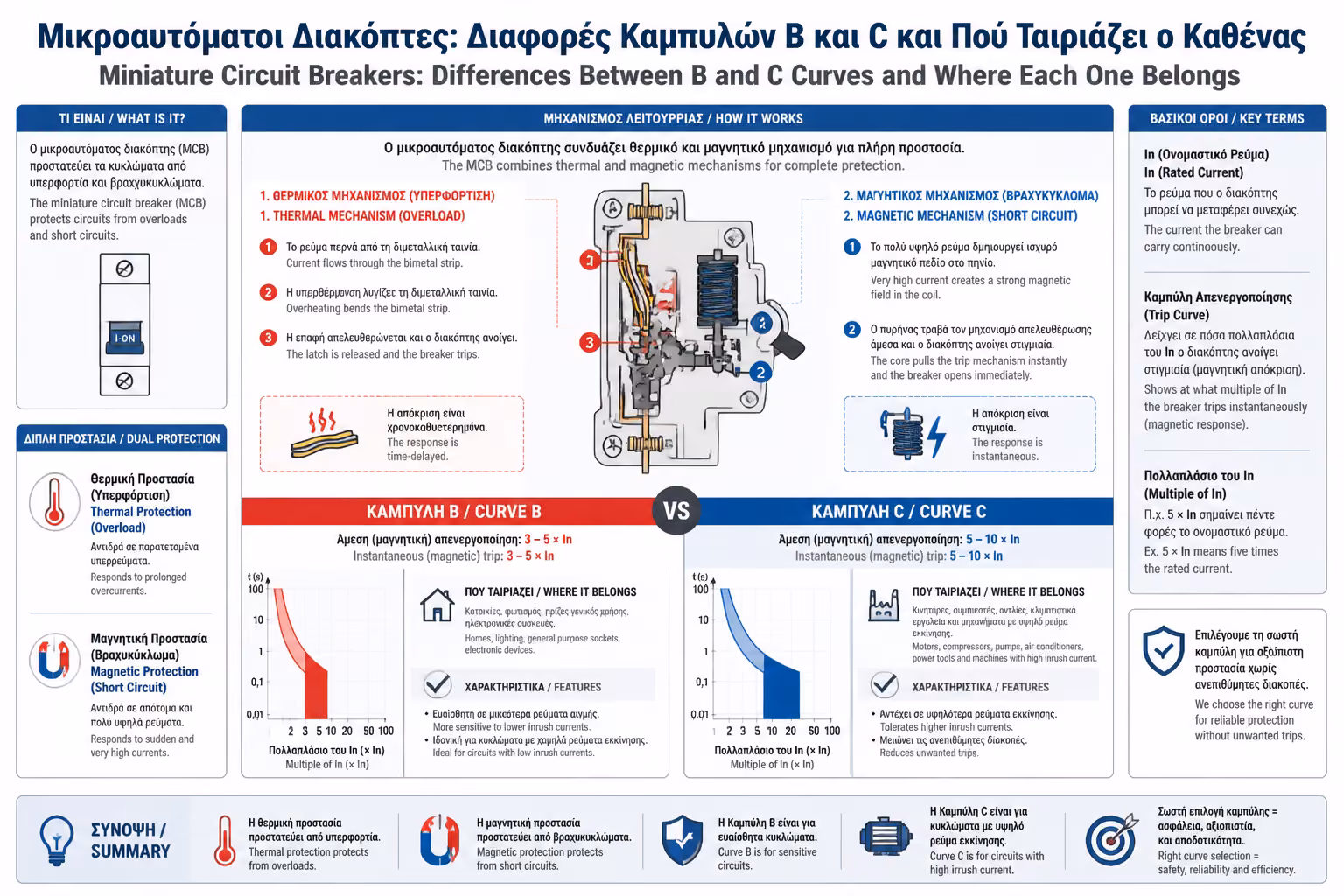

Θερμική και μαγνητική λειτουργία μικροαυτόματου

Η καμπύλη B ενεργοποιεί τη μαγνητική προστασία σε χαμηλότερο πολλαπλάσιο του ονομαστικού ρεύματος σε σχέση με την καμπύλη C. Αυτό την καθιστά πιο άμεση και πιο ευαίσθητη εκεί όπου δεν περιμένουμε μεγάλα ρεύματα εκκίνησης, όπως σε κυκλώματα φωτισμού ή σε ήπια οικιακά φορτία.

Σε τέτοια κυκλώματα, η ευαισθησία της B είναι πλεονέκτημα και όχι πρόβλημα. Η αποζεύξη σε σενάρια σφάλματος είναι ταχύτερη και πιο συμβατή με την ανάγκη να προστατευθεί μια γραμμή που δεν έχει λόγο να ανέχεται μεγάλες στιγμιαίες αιχμές ρεύματος.

Η B είναι πιο άμεση

Ταιριάζει σε γραμμές όπου οι στιγμιαίες αιχμές είναι μικρές ή σχεδόν ανύπαρκτες.

Συχνή χρήση σε φωτισμό

Ο φωτισμός και άλλα ήπια φορτία σπάνια απαιτούν υψηλή ανοχή εκκίνησης.

Καλύτερη ευαισθησία σε αδύναμα σφάλματα

Μπορεί να αντιδράσει πιο γρήγορα σε σενάρια που δεν ανεβάζουν υπερβολικά το ρεύμα.

Δεν είναι λύση για όλα

Αν το κύκλωμα τροφοδοτεί φορτία με ισχυρή εκκίνηση, η B μπορεί να οδηγήσει σε ενοχλητικές πτώσεις.

3. Η καμπύλη C υπάρχει για μοτέρ, συμπιεστές και πιο σκληρές εκκινήσεις

Συσκευές με μοτέρ ή συμπιεστή, όπως κλιματιστικά, ψυγεία, αντλίες και ορισμένα εργαλεία, παρουσιάζουν στιγμιαία ρεύματα εκκίνησης αρκετά υψηλότερα από το κανονικό τους ρεύμα λειτουργίας. Εκεί η καμπύλη C δίνει στον μικροαυτόματο περισσότερη ανοχή ώστε να μη θεωρεί κάθε εκκίνηση βραχυκύκλωμα.

Αυτό δεν σημαίνει ότι η C είναι ανώτερη ή πιο επαγγελματική από την B. Σημαίνει απλώς ότι είναι πιο κατάλληλη για συγκεκριμένο ηλεκτρικό προφίλ φορτίου. Αν χρησιμοποιηθεί παντού αδιακρίτως, μπορεί να καταλήξει να καθυστερεί άσκοπα την προστασία σε κυκλώματα που δεν το χρειάζονται.

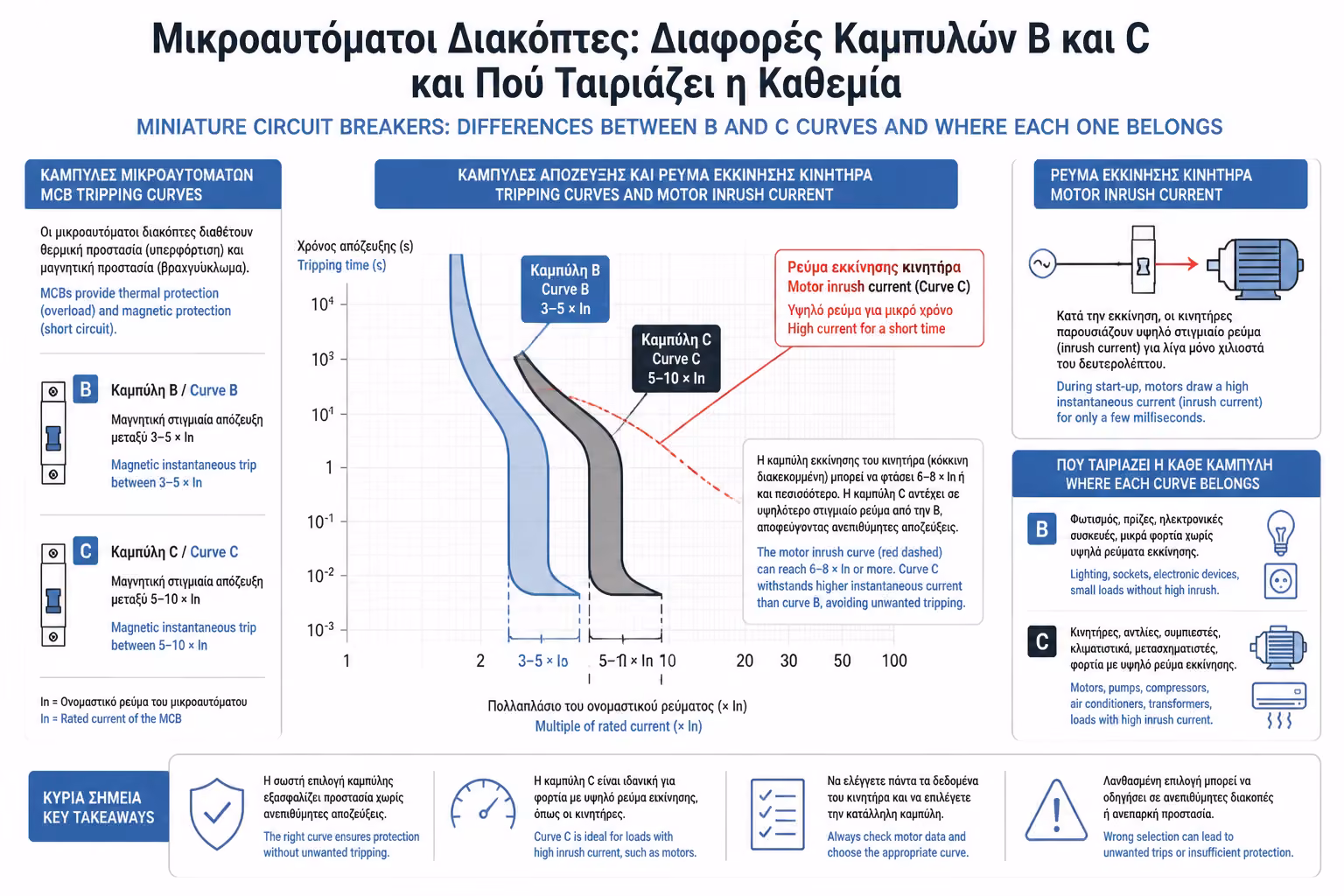

Ρεύμα εκκίνησης μοτέρ και χρήση καμπύλης C

Η C δίνει ανοχή εκκίνησης

Είναι χρήσιμη όταν περιμένουμε φυσιολογικές αιχμές από μοτέρ και επαγωγικά φορτία.

Κλιματιστικά και αντλίες είναι κλασικά παραδείγματα

Σε τέτοια κυκλώματα η B συχνά αποδεικνύεται υπερβολικά αυστηρή.

Η C δεν είναι γενική συνταγή

Η αδιάκριτη χρήση της σε όλο το σπίτι δεν είναι τεχνικά ώριμη επιλογή.

Ο χαρακτήρας του φορτίου καθορίζει την καμπύλη

Η γραμμή πρέπει να σχεδιάζεται με βάση τη λειτουργία της και όχι με αυτοματισμό.

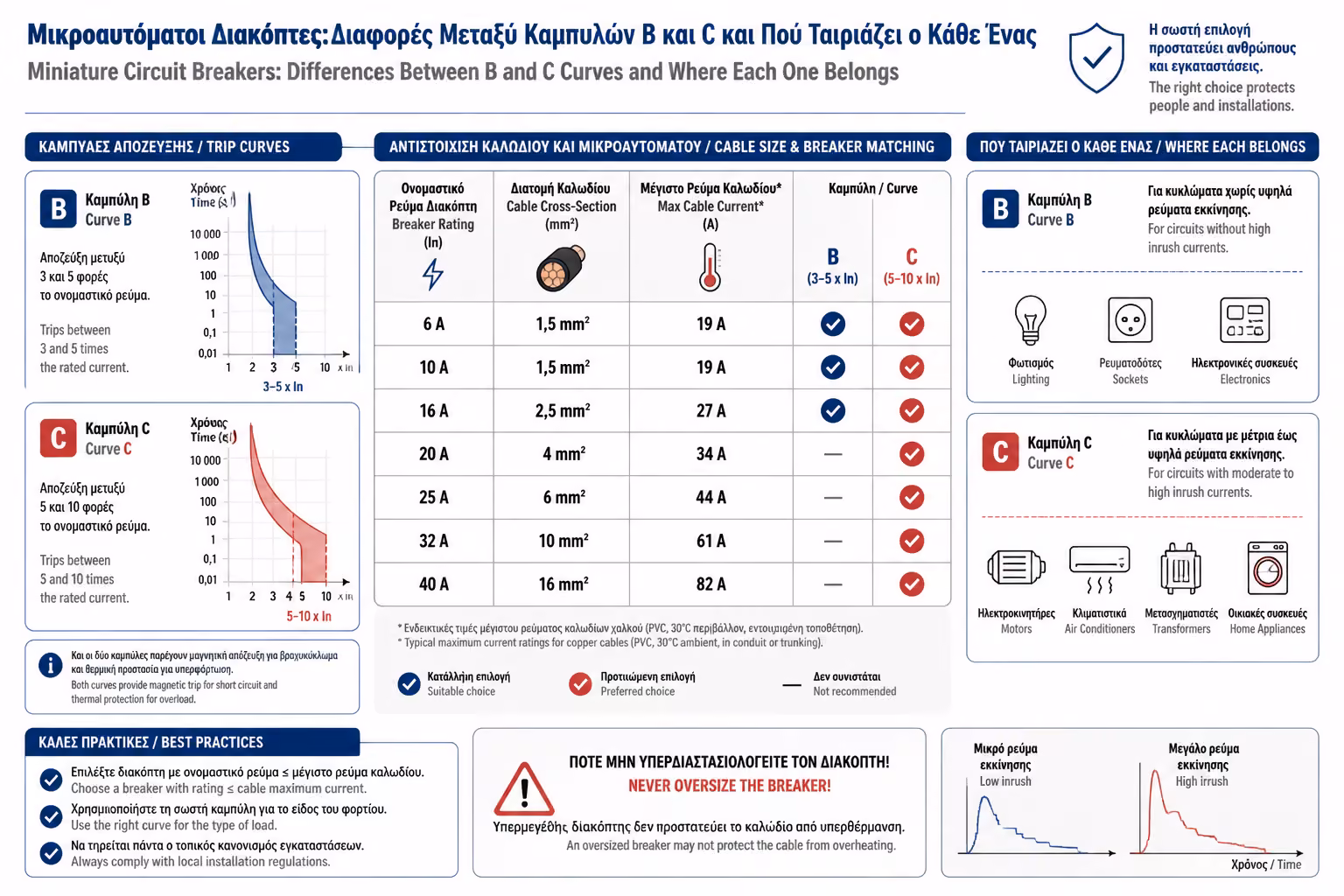

4. Το γράμμα της καμπύλης δεν ακυρώνει την ανάγκη σωστής διαστασιολόγησης

Ένα από τα πιο επικίνδυνα λάθη είναι να συζητάμε για καμπύλες B και C και να ξεχνάμε ότι η ουσία ξεκινά από τη σωστή σχέση καλωδίου, μήκους γραμμής, τρόπου όδευσης και ονομαστικού ρεύματος. Μια λάθος επιλογή 16A ή 20A σε ακατάλληλη διατομή δεν σώζεται επειδή διαλέξαμε σωστό γράμμα.

Η ωριμότητα στη μελέτη φαίνεται όταν ο μηχανικός βλέπει το κύκλωμα ολιστικά: διατομή, φορτίο, πτώση τάσης, πιθανό ρεύμα βραχυκύκλωσης, επιλεκτικότητα και αναμενόμενη εκκίνηση. Τότε μόνο αποκτά πραγματικό νόημα η επιλογή B ή C και ο μικροαυτόματος γίνεται μέρος μιας σωστά δομημένης προστασίας.
