Υποπίνακες (Sub-panels): Πότε χρειάζεται δεύτερος πίνακας στο σπίτι (Μεζονέτες, εξωτερικά studio, γκαράζ)

Όταν ένας χώρος απομακρύνεται από τον κεντρικό πίνακα ή συγκεντρώνει πολλές επιμέρους ανάγκες, η ιδέα να τραβήξουμε πολλές ξεχωριστές γραμμές από το σπίτι αρχίζει να γίνεται ακριβή, άβολη και τεχνικά ακατάστατη. Εκεί εμφανίζεται ο υποπίνακας ως εργαλείο οργάνωσης και όχι ως περιττή πολυτέλεια.

Η βασική λογική είναι απλή: μία σωστά προστατευμένη και επαρκώς διαστασιολογημένη τροφοδοτική γραμμή ξεκινά από τον κεντρικό πίνακα και καταλήγει σε μικρότερο τοπικό πίνακα. Από εκεί η διανομή γίνεται κοντά στα φορτία, πολύ πιο καθαρά και με λιγότερο χαλκό σε μεγάλες αποστάσεις.

Το θέμα όμως δεν είναι μόνο οικονομικό. Ο υποπίνακας αλλάζει το επίπεδο ελέγχου, τη συντήρηση, την απομόνωση βλαβών και τη συνολική ποιότητα της εγκατάστασης. Για αυτό χρειάζεται να ξέρουμε πότε αξίζει και πώς συνδέεται σωστά.

1. Ο υποπίνακας λύνει πρόβλημα διανομής, όχι απλώς αισθητικής

Ο υποπίνακας δεν είναι δεύτερο κουτί για να φαίνεται η εγκατάσταση πιο 'σοβαρή'. Είναι λύση διανομής. Όταν πολλές επιμέρους γραμμές πρόκειται να κατευθυνθούν σε έναν απομακρυσμένο ή λειτουργικά ξεχωριστό χώρο, η τοπική διανομή είναι σχεδόν πάντα πιο καθαρή από το να έρχονται όλα πίσω στον κεντρικό πίνακα.

Αυτό μειώνει τη συμφόρηση στον κύριο πίνακα και περιορίζει το χάος μεγάλων αποστάσεων. Επίσης διευκολύνει τον εντοπισμό προβλημάτων και την απομόνωση συγκεκριμένου χώρου χωρίς να επηρεάζεται όλο το σπίτι.

Με άλλα λόγια, ο υποπίνακας είναι ένα εργαλείο αρχιτεκτονικής της εγκατάστασης. Κάνει το σύστημα πιο λογικό, όχι απλώς πιο μεγάλο.

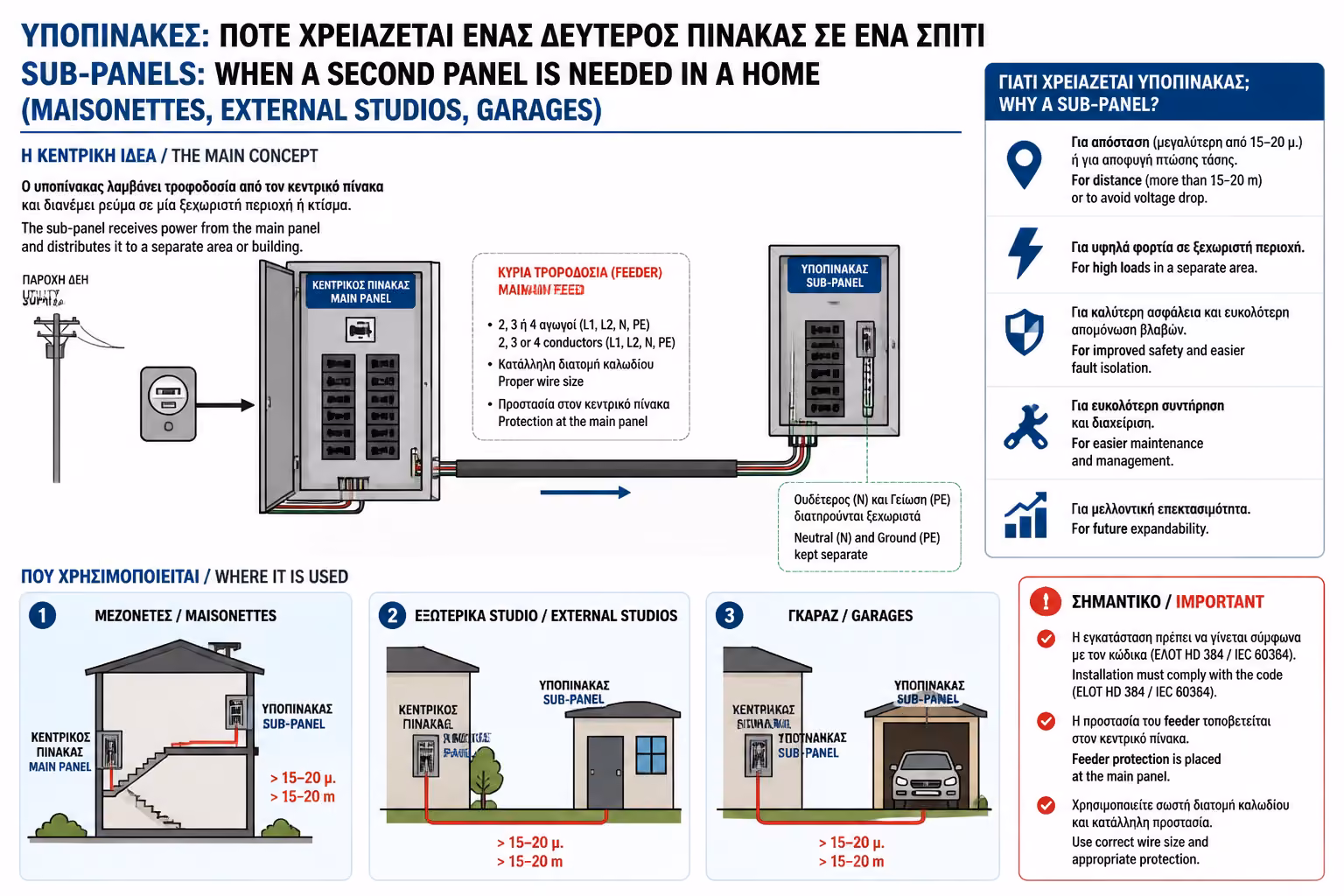

Κεντρικός πίνακας που τροφοδοτεί υποπίνακα με μία χοντρή γραμμή

Τοπική διανομή κοντά στα φορτία

Η συγκέντρωση των τοπικών κυκλωμάτων σε ξεχωριστό σημείο βελτιώνει τη συνολική οργάνωση.

Αποσυμφόρηση του κεντρικού πίνακα

Ο κύριος πίνακας παραμένει πιο καθαρός και πιο λειτουργικός.

Ευκολότερη απομόνωση ανά ζώνη

Μπορείτε να διαχειριστείτε έναν χώρο χωρίς να διακόπτετε άσκοπα όλη την κατοικία.

Καλύτερη λογική εγκατάστασης

Δεν είναι έξτρα πολυπλοκότητα αλλά πιο ώριμη αρχιτεκτονική σε σωστά σενάρια.

2. Μεζονέτες, γκαράζ και απομακρυσμένα κτίσματα είναι κλασικές περιπτώσεις

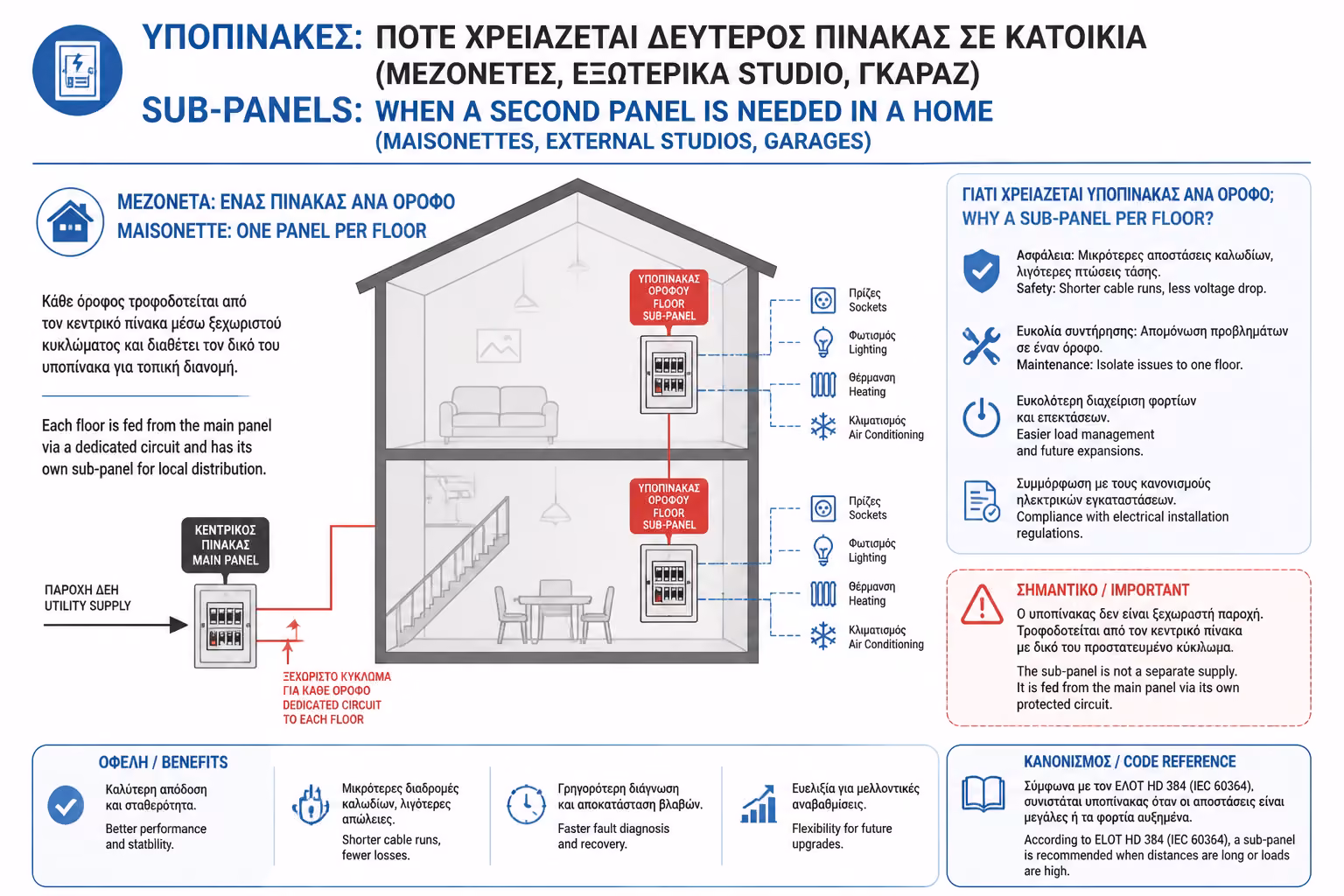

Λογική ενός υποπίνακα ανά όροφο σε μεζονέτα

Σε μια μεζονέτα, το να έρχονται όλα τα κυκλώματα όλων των ορόφων σε έναν μόνο πίνακα μπορεί να είναι εφικτό, αλλά συχνά δεν είναι το πιο λειτουργικό σενάριο. Ένας υποπίνακας ανά επίπεδο ή ανά λειτουργική ζώνη βελτιώνει σημαντικά τον έλεγχο και μειώνει την ανάγκη για πολλές μακρινές οδεύσεις.

Σε γκαράζ, πισίνες, εξωτερικά studios ή βοηθητικά κτίσματα, η χρήση υποπίνακα είναι ακόμα πιο λογική. Αντί για πολλές μακρινές γραμμές, στέλνετε έναν σωστά υπολογισμένο feeder και διανέμετε τοπικά φώτα, πρίζες, μηχανήματα ή μελλοντικές επεκτάσεις.

Στα μηχανοστάσια η λογική γίνεται σχεδόν αυτονόητη. Αντλίες θερμότητας, κυκλοφορητές, αυτοματισμοί, φωτοβολταϊκά και λοιπός εξοπλισμός αποκτούν έτσι το δικό τους σημείο ελέγχου, κοντά στο πραγματικό πεδίο λειτουργίας τους.

Ένας πίνακας ανά όροφο όπου χρειάζεται

Σε πολυώροφες κατοικίες η τοπική λογική βελτιώνει πολύ την εργονομία και τη συντήρηση.

Το γκαράζ και το studio είναι κλασικοί υποψήφιοι

Απομακρυσμένοι χώροι με πολλές ανάγκες ωφελούνται έντονα από τοπικό υποπίνακα.

Ιδανικό για μηχανοστάσια

Ο τεχνικός εξοπλισμός συγκεντρώνεται γύρω από ένα δικό του σημείο ελέγχου.

Μελλοντική επεκτασιμότητα

Αν ο χώρος εξελιχθεί, ο υποπίνακας δίνει καθαρότερη βάση για πρόσθετα κυκλώματα.

3. Η σωστή σύνδεση απαιτεί feeder, τοπικό γενικό και σωστή προστασία

Ο υποπίνακας δεν τροφοδοτείται τυχαία από ένα διαθέσιμο καλώδιο. Χρειάζεται δική του αναχώρηση από τον κεντρικό πίνακα, με σωστά επιλεγμένη προστασία που προστατεύει τον feeder αγωγό ως προς ρεύμα, μήκος και τρόπο εγκατάστασης.

Όταν ο feeder φτάνει στον υποπίνακα, δεν πρέπει να διασπάται άτακτα σε μικρές ασφάλειες χωρίς οργάνωση. Ο τοπικός πίνακας χρειάζεται τη δική του εσωτερική αρχιτεκτονική, συχνά και δικό του γενικό διακόπτη, ώστε να μπορεί να απομονωθεί ολόκληρος ο χώρος για συντήρηση ή βλάβη.

Από εκεί και πέρα, ισχύει η ίδια σοβαρότητα που θα ίσχυε σε οποιονδήποτε πίνακα: καθαρή διανομή, σωστές μπάρες, ορθή λογική ουδετέρων και γειώσεων, και τεκμηριωμένη σήμανση για το τι εξυπηρετεί κάθε κύκλωμα.

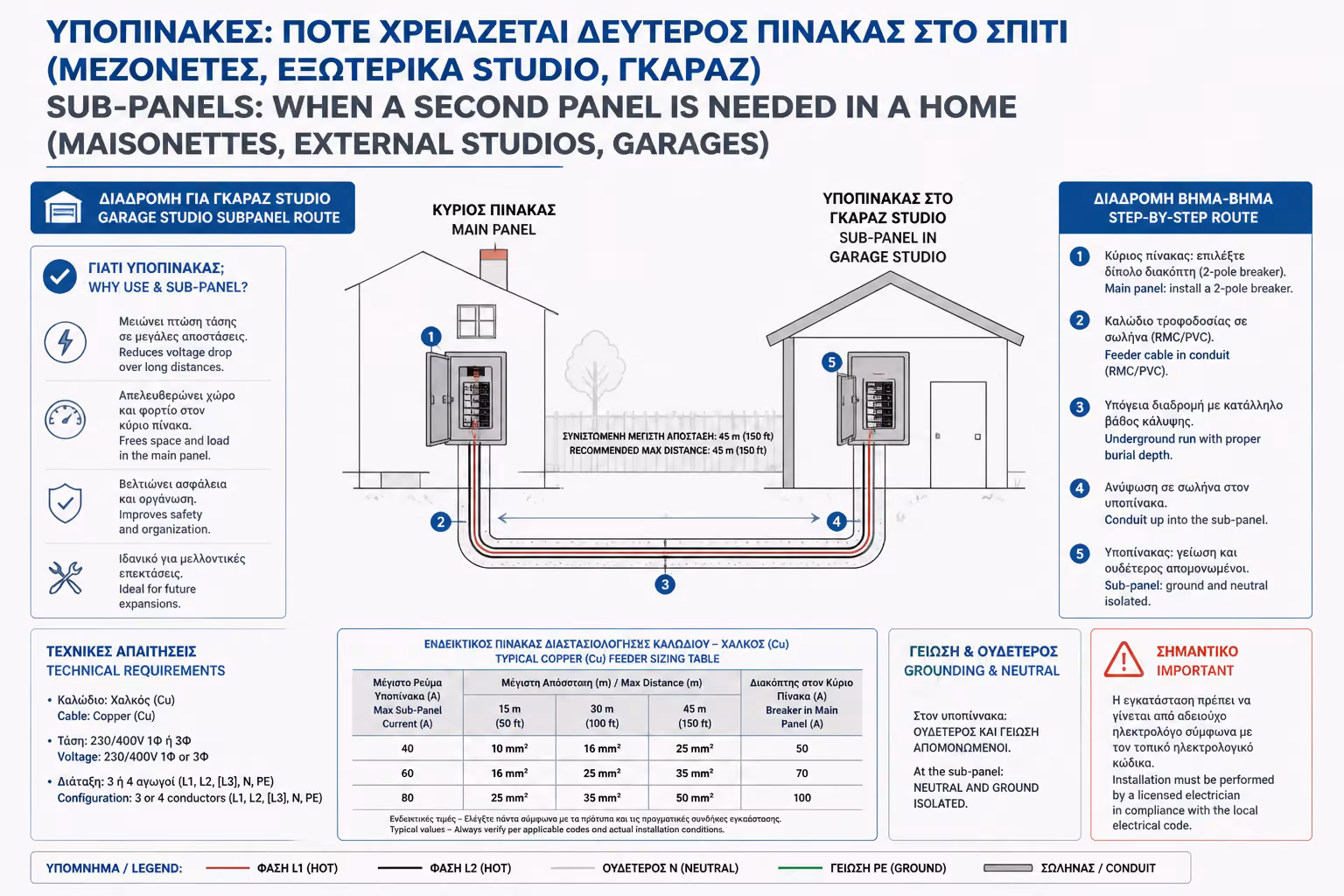

Υποπίνακας σε γκαράζ ή εξωτερικό studio με απομακρυσμένη τροφοδότηση

Ο feeder είναι ειδική γραμμή

Δεν πρόκειται για πρόχειρη τροφοδότηση αλλά για ανεξάρτητη αναχώρηση με σωστή προστασία.

Τοπικός γενικός διακόπτης

Η δυνατότητα απομόνωσης του χώρου τοπικά είναι ουσιαστική για συντήρηση και ασφάλεια.

Ο υποπίνακας είναι κανονικός πίνακας

Χρειάζεται την ίδια σοβαρότητα στη διανομή και την εσωτερική οργάνωση.

Η σήμανση αποκτά μεγαλύτερη αξία

Όταν οι πίνακες πολλαπλασιάζονται, η σαφής ταυτοποίηση των κυκλωμάτων γίνεται κρίσιμη.

4. Το μεγαλύτερο λάθος είναι η λάθος λογική με τα RCD και την επιλεκτικότητα

Πολλές κακές εγκαταστάσεις καταλήγουν να ρίχνουν το κεντρικό ρελέ επειδή ένα πρόβλημα σε απομακρυσμένο χώρο δεν απομονώνεται σωστά. Αν ο υποπίνακας τροφοδοτεί εξωτερικούς ή απαιτητικούς χώρους, η στρατηγική των προστασιών πρέπει να διαμορφωθεί με προσοχή ώστε μια βλάβη να μην σβήνει ολόκληρο το σπίτι χωρίς λόγο.

Εδώ εμφανίζεται η σημασία της σωστής αρχιτεκτονικής RCD, της επιλεκτικότητας όπου απαιτείται και της σαφούς λογικής για το ποια κυκλώματα προστατεύονται πού. Δεν είναι όλες οι γραμμές ίδιες και δεν πρέπει όλες να εξαρτώνται από ένα και μόνο κεντρικό σημείο με τρόπο που δημιουργεί ανεπιθύμητα blackouts.

Ο υποπίνακας, λοιπόν, δεν είναι μόνο θέμα χαλκού και απόστασης. Είναι και θέμα σωστής φιλοσοφίας προστασίας. Όταν αυτό μελετάται σωστά, το αποτέλεσμα είναι πιο ασφαλές, πιο ελεγχόμενο και πολύ πιο πολιτισμένο στη χρήση.

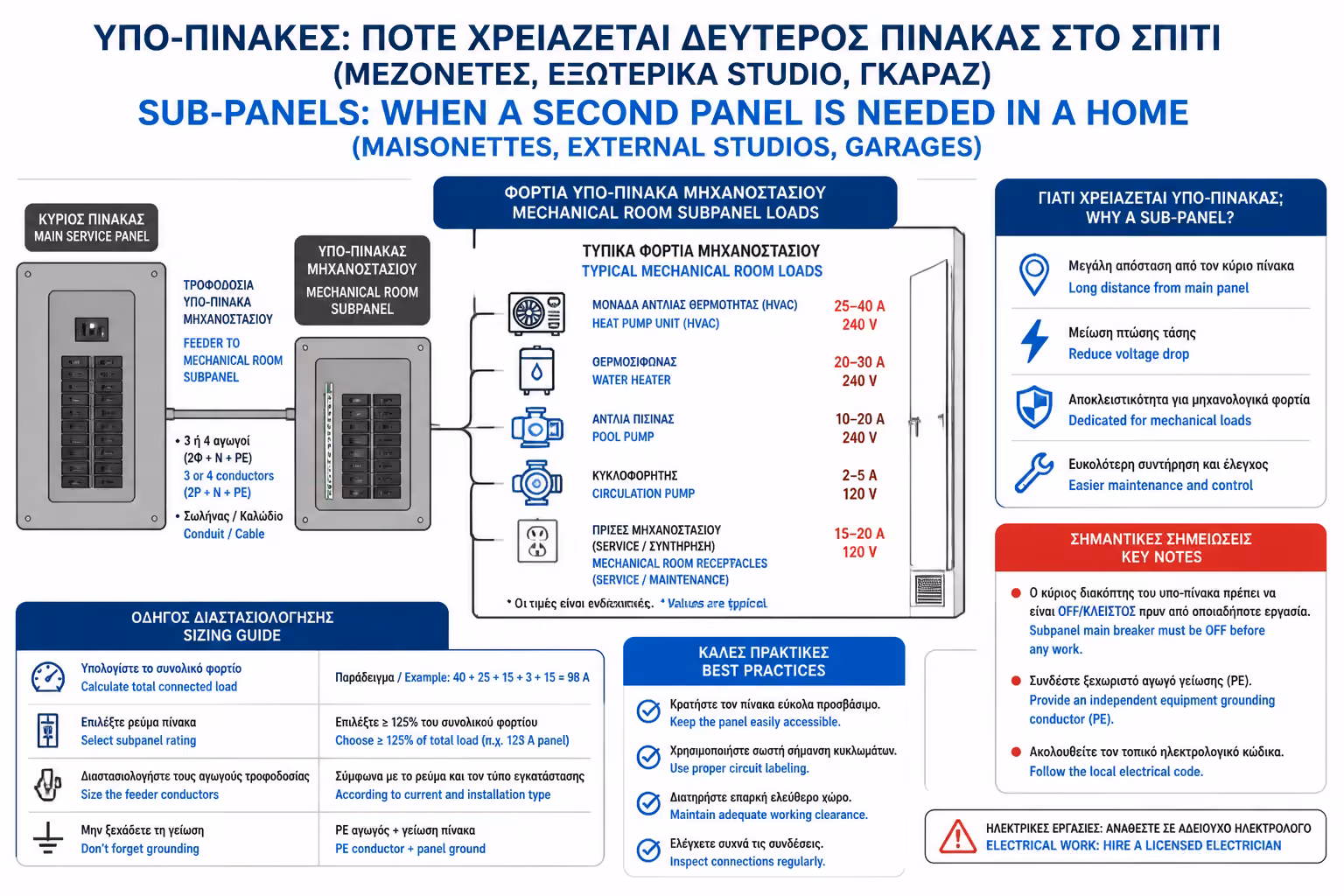

Υποπίνακας μηχανοστασίου για συγκέντρωση βαρέων τεχνικών φορτίων

Μια βλάβη δεν πρέπει να ρίχνει άσκοπα όλο το σπίτι

Η αρχιτεκτονική προστασίας πρέπει να απομονώνει το πρόβλημα όσο γίνεται πιο τοπικά.

Τα RCD θέλουν λογική, όχι τυχαία σειρά

Η σωστή τοποθέτηση και ο διαχωρισμός τους επηρεάζουν άμεσα την ποιότητα λειτουργίας.

Επιλεκτικότητα όπου χρειάζεται

Σε πιο σύνθετα έργα η σωστή ιεράρχηση προστασιών αποτρέπει αλυσιδωτά blackouts.

Ο υποπίνακας είναι και θέμα προστασίας

Η λειτουργική του αξία εξαρτάται όσο από την καλωδίωση άλλο τόσο και από τη σωστή ηλεκτρολογική λογική.

Ο σωστός υποπίνακας δεν είναι απλώς ένας δεύτερος πίνακας. Είναι η μετάβαση από μια πρόχειρη διανομή σε μια εγκατάσταση που σκέφτεται σε ζώνες.
