Στο προηγούμενο άρθρο είδαμε πόσο επαγγελματικό και ασφαλές είναι να ελέγχετε το σπίτι σας τοποθετώντας τον έξυπνο εξοπλισμό (Ρελέ Ράγας DIN) κατευθείαν στον κεντρικό ηλεκτρικό πίνακα. Αυτό είναι το ιδανικό σενάριο σε μια νέα οικοδομή.
Τι γίνεται, όμως, όταν αποφασίζετε να εκσυγχρονίσετε το διαμέρισμά σας, το οποίο χτίστηκε το 1990; Ανοίγετε το πορτάκι του πίνακα και αντί για τον "άπλετο χώρο" που βλέπετε στα διαφημιστικά βίντεο, αντικρίζετε έναν χαμό από στριμωγμένα καλώδια, παλιές ασφάλειες και καθόλου ελεύθερο χώρο.
Η αναβάθμιση ενός υφιστάμενου (παλαιού) πίνακα με Smart υλικά δεν είναι απλώς θέμα αγοράς εξοπλισμού. Ως μηχανικοί, αντιμετωπίζουμε 4 συγκεκριμένες φυσικές προκλήσεις. Πάμε να δούμε ποιες είναι αυτές, πώς λύνονται, και ποιο είναι το μεγαλύτερο λάθος που κάνουν οι αρχάριοι προσπαθώντας να "στριμώξουν" την τεχνολογία εκεί που δεν χωράει.
(Προσοχή: Οποιαδήποτε επέμβαση στον ηλεκτρικό πίνακα πρέπει να γίνεται ΑΠΟΚΛΕΙΣΤΙΚΑ από αδειούχο ηλεκτρολόγο εγκαταστάτη. Οι τάσεις στο εσωτερικό του είναι θανατηφόρες).

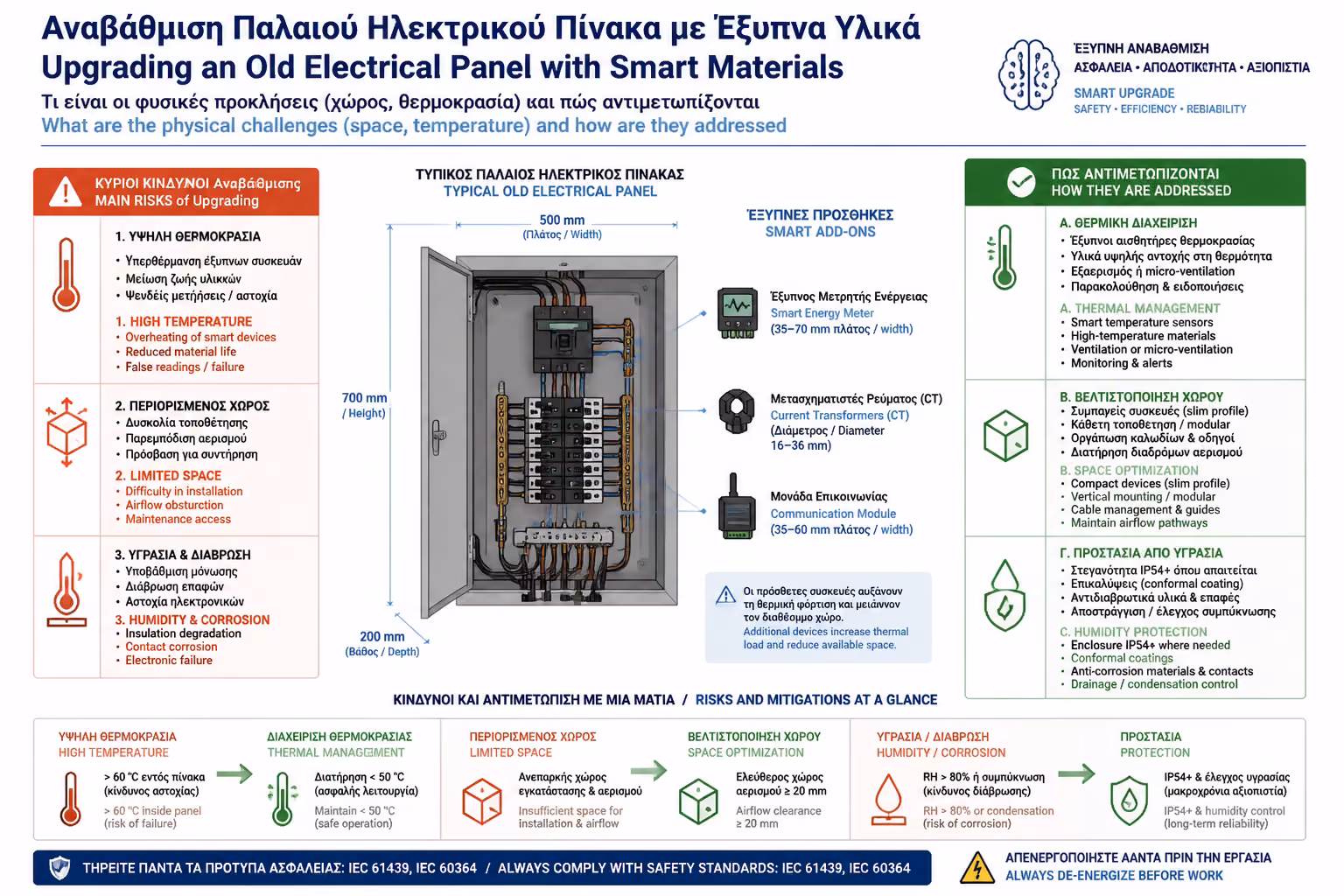

Η πρώτη "ψυχρολουσία" του ιδιοκτήτη. Σε ένα παλιό σπίτι, τα καλώδια από τον διακόπτη του σαλονιού πηγαίνουν απευθείας στη λάμπα του σαλονιού. Δεν επιστρέφουν στον πίνακα.
Άρα, αν βάλετε ένα έξυπνο ρελέ στον πίνακα πάνω στην ασφάλεια "Φωτισμός Σαλονιού", δεν θα ελέγχετε μόνο το φως. Θα ανοιγοκλείνετε ολόκληρη τη γραμμή, η οποία συχνά περιλαμβάνει και μερικές πρίζες!
Τι ελέγχουμε πραγματικά από τον πίνακα σε παλιά σπίτια: Επικεντρωνόμαστε αποκλειστικά στις Ανεξάρτητες Γραμμές (Dedicated Lines). Αυτές είναι γραμμές που φεύγουν από τον πίνακα και πάνε σε ΜΙΑ και μόνο συσκευή. Τέτοιες είναι:

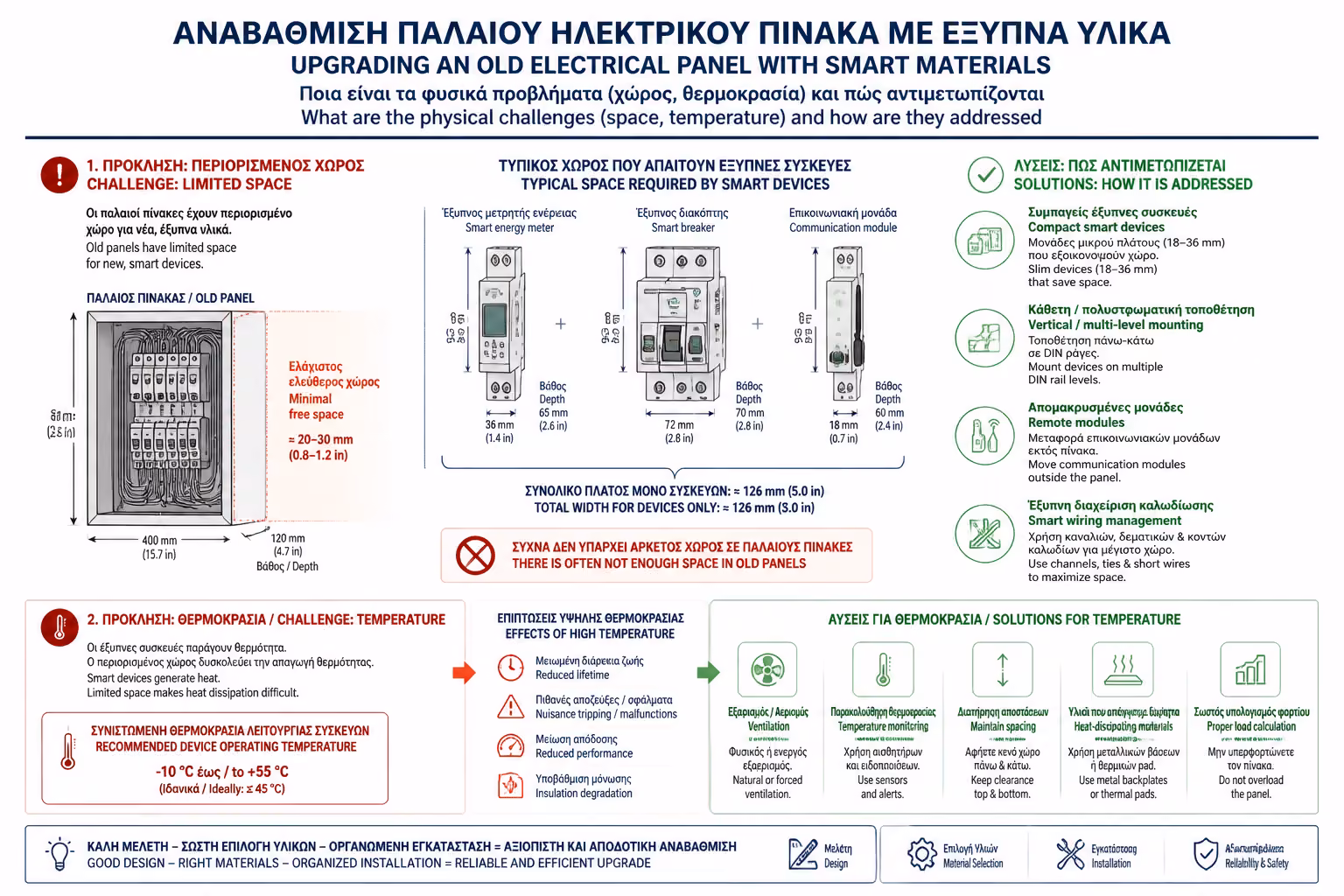

Κάθε έξυπνο ρελέ ράγας (π.χ. Shelly Pro 1) καταλαμβάνει τον χώρο μιας απλής ασφάλειας (1 Στοιχείο / 1 Module = 18mm). Αν θέλετε να ελέγξετε τον θερμοσίφωνα, χρειάζεστε χώρο για το έξυπνο ρελέ (1 θέση) ΚΑΙ για το ρελέ ισχύος 25A (1 θέση). Σύνολο: 2 κενές θέσεις. Οι παλιοί πίνακες σπάνια έχουν ελεύθερο χώρο.
Η Λύση: * Συμμάζεμα: Ο ηλεκτρολόγος μπορεί να αντικαταστήσει τους παλιούς, ογκώδεις μηχανικούς χρονοδιακόπτες ή τα ογκώδη ρελέ διαρροής (ΔΔΕ) με πιο σύγχρονα, "Slim" υλικά, απελευθερώνοντας πολύτιμες θέσεις.
Αν ο κεντρικός πίνακας είναι ασφυκτικά γεμάτος, η πιο καθαρή λύση είναι να τοποθετηθεί ένα μικρό, πλαστικό, επίτοιχο πινακάκι (π.χ. 4 ή 8 θέσεων) ακριβώς δίπλα ή κάτω από τον κεντρικό. Ο ηλεκτρολόγος "γεφυρώνει" τα καλώδια, και το νέο πινακάκι φιλοξενεί αποκλειστικά όλο τον Smart εξοπλισμό.

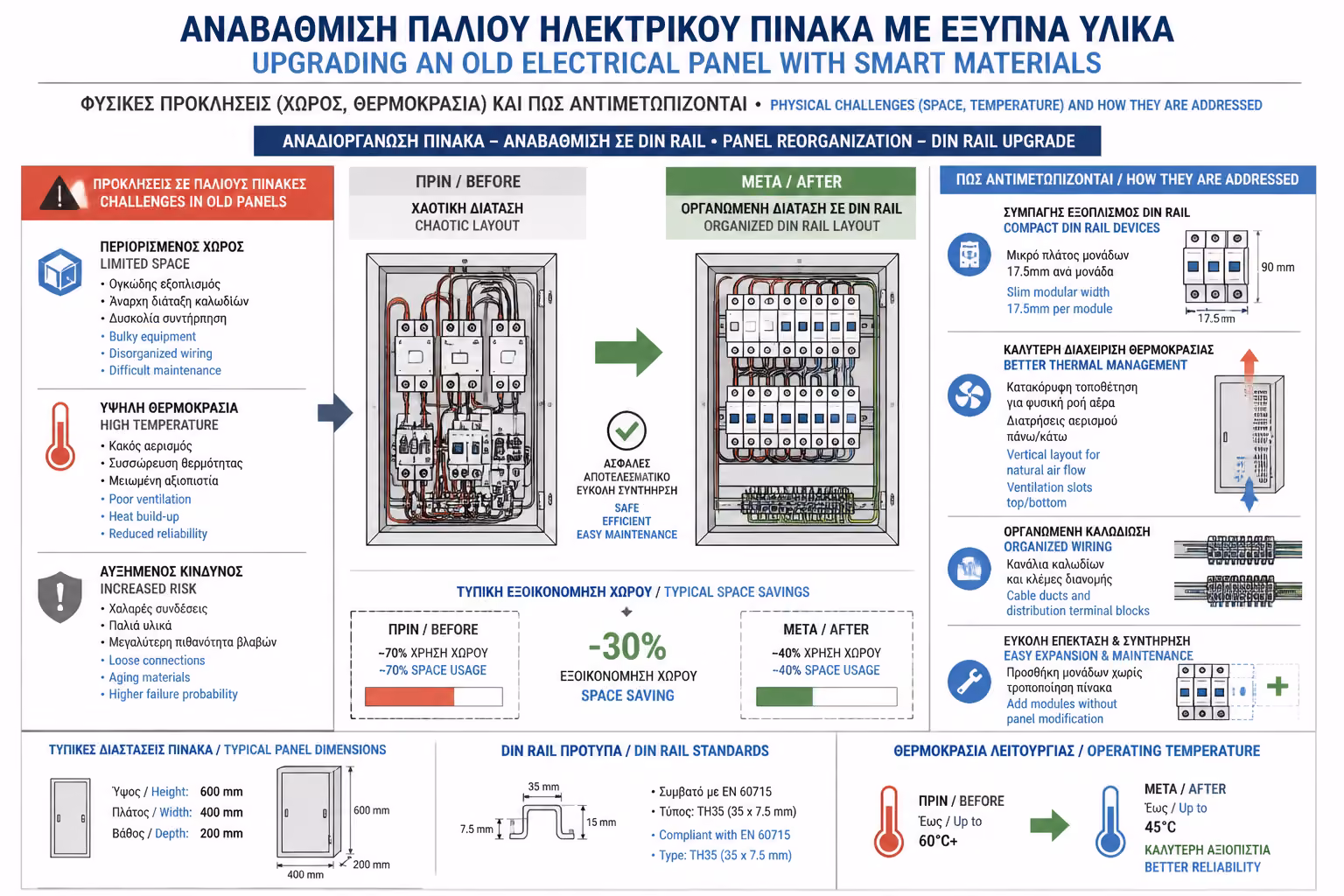

Σε αντίθεση με μια "χαζή" πλαστική ασφάλεια, ένα έξυπνο ρελέ έχει μέσα του πλακέτα, μικροεπεξεργαστή, τροφοδοτικό και κεραία Wi-Fi. Όλα αυτά παράγουν θερμότητα.
Αν βάλετε 4 έξυπνα ρελέ κολλητά το ένα δίπλα στο άλλο, σε έναν κλειστό πίνακα χωρίς αερισμό, τον Αύγουστο, η θερμοκρασία στο εσωτερικό τους θα ξεπεράσει τους 70°C-80°C. Τα ποιοτικά ρελέ (όπως της Shelly) διαθέτουν εσωτερικό αισθητήρα θερμοκρασίας και λειτουργία Over-temperature Protection. Αν ζεσταθούν πολύ, απλώς θα "ρίξουν" το ρεύμα από μόνα τους (για να μην πάρουν φωτιά) και το σπίτι θα μείνει χωρίς ρεύμα!
Η Λύση: Αφήνουμε τον εξοπλισμό να "αναπνεύσει". Οι καλές πρακτικές επιβάλλουν να αφήνουμε ένα κενό μισού στοιχείου (9mm spacer) ανάμεσα σε κάθε δύο έξυπνα ρελέ. Επίσης, τα τοποθετούμε στο χαμηλότερο σημείο του πίνακα, καθώς η ζέστη ταξιδεύει πάντα προς τα πάνω.

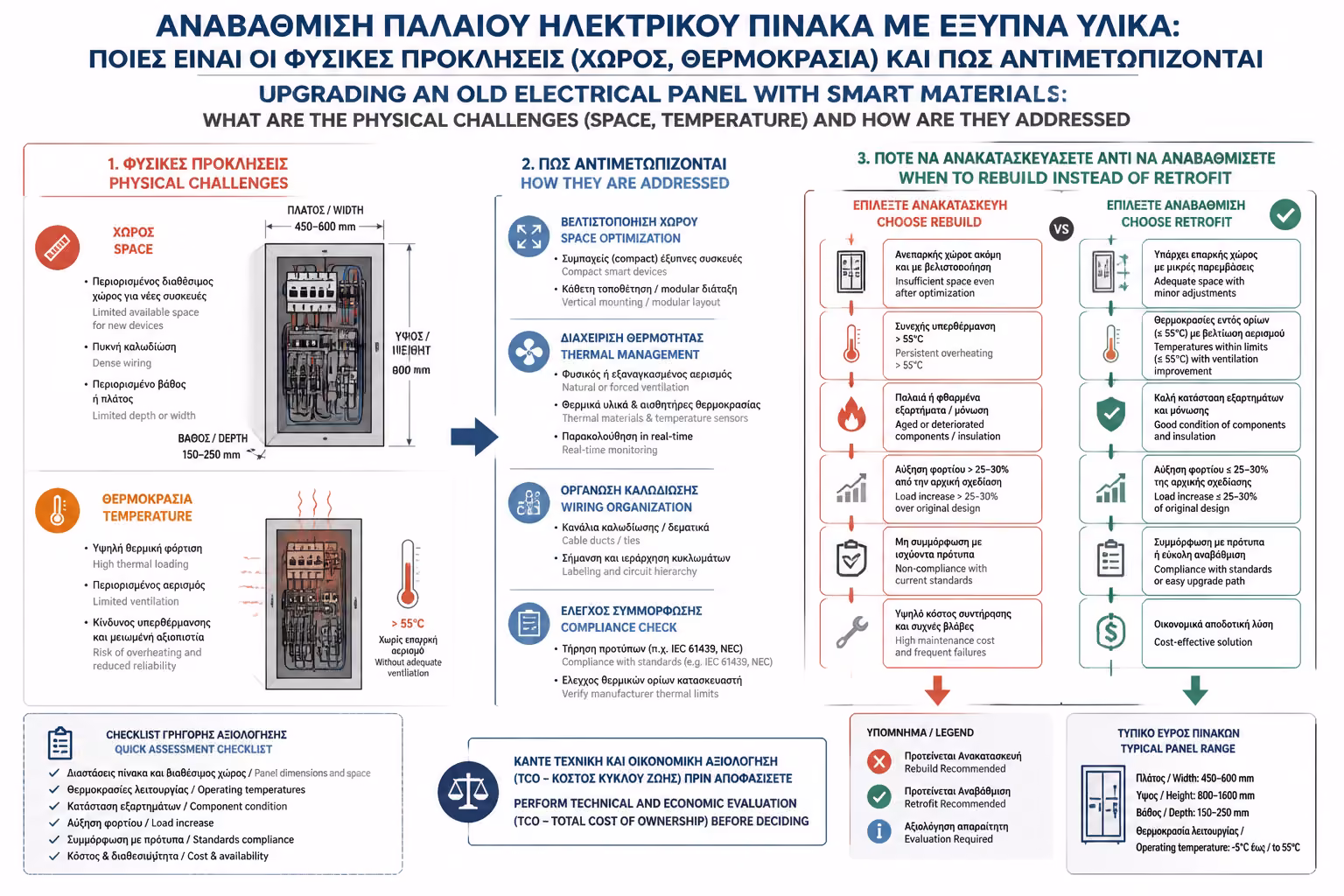

Αν ο ηλεκτρικός σας πίνακας είναι μεταλλικός (όπως είναι η πλειοψηφία στους παλιούς επαγγελματικούς χώρους ή στις παλιές πολυκατοικίες), λειτουργεί ως Κλωβός Faraday. Το μέταλλο μπλοκάρει τις ραδιοσυχνότητες. Θα κλείσετε την πόρτα του πίνακα, και αμέσως τα έξυπνα ρελέ σας θα βγουν "Offline" από το κινητό σας γιατί θα χάσουν το σήμα του Router.
Η Λύση:
Η ιδανική λύση. Αν τα ρελέ (π.χ. Shelly Pro) έχουν θύρα Ethernet, τραβάτε ένα καλώδιο ίντερνετ μέσα στον πίνακα. Μηδενικές αποσυνδέσεις.
Αν αγοράσετε εξοπλισμό Z-Wave ή ειδικά ρελέ Wi-Fi, πολλά διαθέτουν ένα μικρό βύσμα για να συνδέσετε μια εξωτερική κεραία, την οποία κολλάτε με μαγνήτη έξω από το μεταλλικό καπάκι του πίνακα.
Αν ο πίνακάς σας είναι πλαστικός, δεν έχετε κανένα τέτοιο πρόβλημα, το σήμα περνάει κανονικά).
Η αναβάθμιση ενός παλιού ηλεκτρικού πίνακα είναι απολύτως εφικτή και συχνά το πιο προσοδοφόρο βήμα (ειδικά για τον έλεγχο του θερμοσίφωνα). Ωστόσο, δεν είναι μια εργασία τύπου "Plug & Play". Απαιτεί τη συνδρομή ενός έμπειρου ηλεκτρολόγου ο οποίος θα κάνει Διαχείριση Χώρου (Space Management) και Θερμική Μελέτη, εξασφαλίζοντας ότι το σπίτι σας θα γίνει μεν "έξυπνο", αλλά θα παραμείνει πάνω απ' όλα ασφαλές.
