Έλεγχος Ηλιακού Θερμοσίφωνα (Smart Boiler): Πώς να ανάβει αυτόματα ο θερμοσίφωνας μόνο όταν δεν έχει ήλιο, τραβώντας δεδομένα από την πρόγνωση καιρού

Φτάσαμε στο τέλος της Κατηγορίας Γ και, φυσικά, δεν θα μπορούσαμε να κλείσουμε τον υποπυλώνα της άνεσης και της εξοικονόμησης χωρίς να αγγίξουμε την απόλυτη "ιερή αγελάδα" της ελληνικής κατοικίας: Τον Ηλιακό Θερμοσίφωνα (Boiler).

Ο ηλιακός θερμοσίφωνας είναι μια εκπληκτική παθητική τεχνολογία. Το πρόβλημα, ωστόσο, προκύπτει τον χειμώνα με τις εναλλαγές του καιρού. Πόσες φορές έχετε ξυπνήσει τον Δεκέμβριο με κρύο νερό, έχετε ανάψει την ηλεκτρική αντίσταση για να κάνετε μπάνιο, και δύο ώρες μετά έχει βγει ένας λαμπερός ήλιος; Κάψατε δηλαδή 4000W ρεύματος για να ζεστάνετε ένα νερό που η φύση θα σας το ζέσταινε δωρεάν λίγο αργότερα.

Ως μηχανικοί, βλέπουμε την ηλεκτρική αντίσταση του θερμοσίφωνα ως το απόλυτο πεδίο εφαρμογής των "Έξυπνων" αλγορίθμων. Πάμε να δούμε πώς θα ενώσουμε το ρελέ του πίνακα με το ίντερνετ, ώστε το σπίτι να παίρνει αποφάσεις βάσει... Μετεωρολογίας.

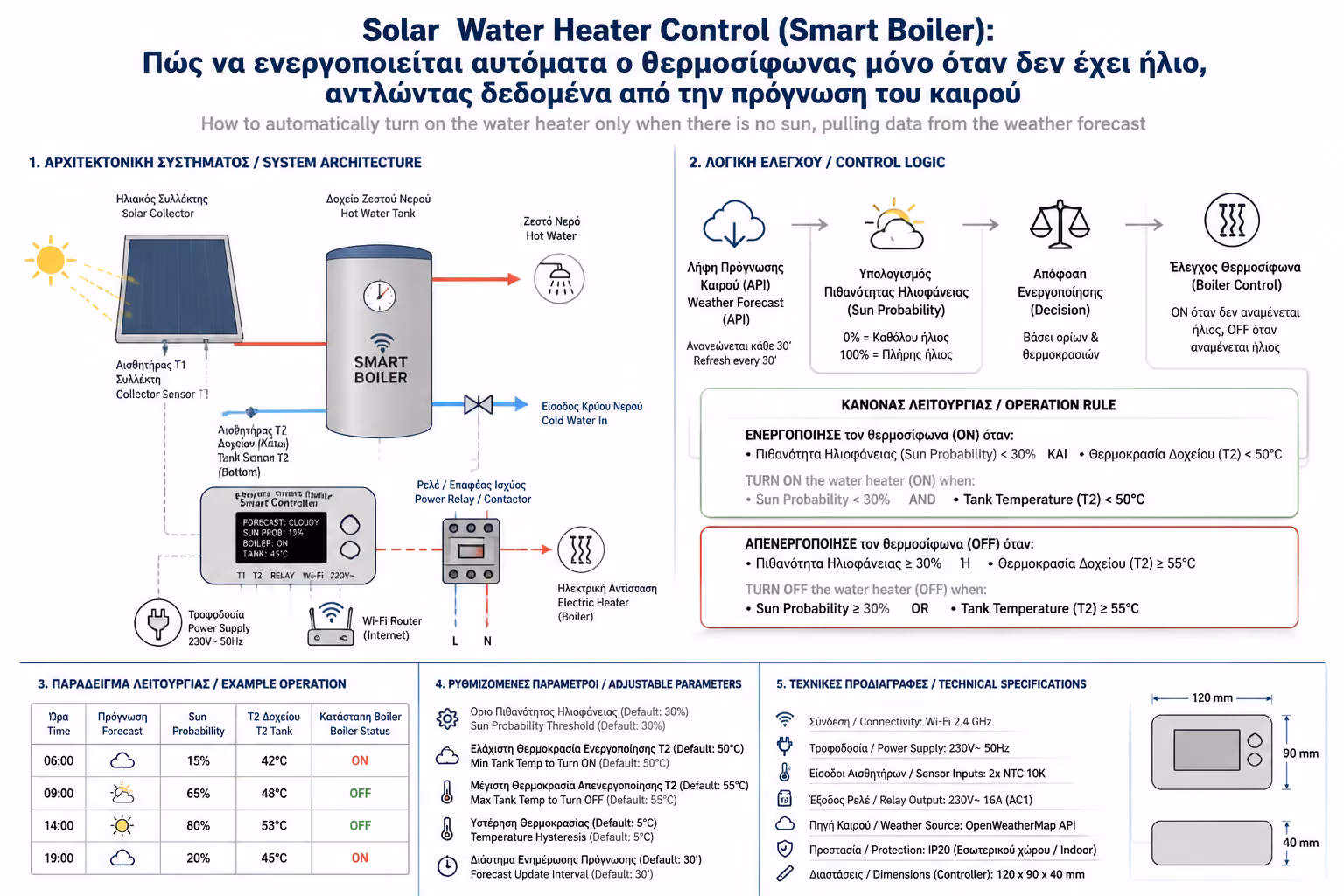

1. Η Βασική Υποδομή (Το Hardware)

Όπως αναλύσαμε λεπτομερώς στην Κατηγορία Β, το πρώτο βήμα είναι ο έλεγχος του κυκλώματος.

  • Στον ηλεκτρικό πίνακα, ο ηλεκτρολόγος εγκαθιστά ένα Έξυπνο Ρελέ Ράγας (π.χ. Shelly Pro 1) το οποίο δίνει εντολή σε ένα ισχυρό Ρελέ Ισχύος (Contactor) 25A ή 40A.
  • Αυτό μας εξασφαλίζει την ασφάλεια (δεν λιώνουν καλώδια) και τη βασική λειτουργία Auto-Off (όποτε και να ανάψει, θα σβήσει αυστηρά μετά από 30 ή 40 λεπτά για να μην ξεχαστεί).

Τώρα, ο θερμοσίφωνας είναι στο Wi-Fi μας. Ήρθε η ώρα να του δώσουμε "μυαλό".

Εικονογράφηση για 1. Η Βασική Υποδομή (Το Hardware)

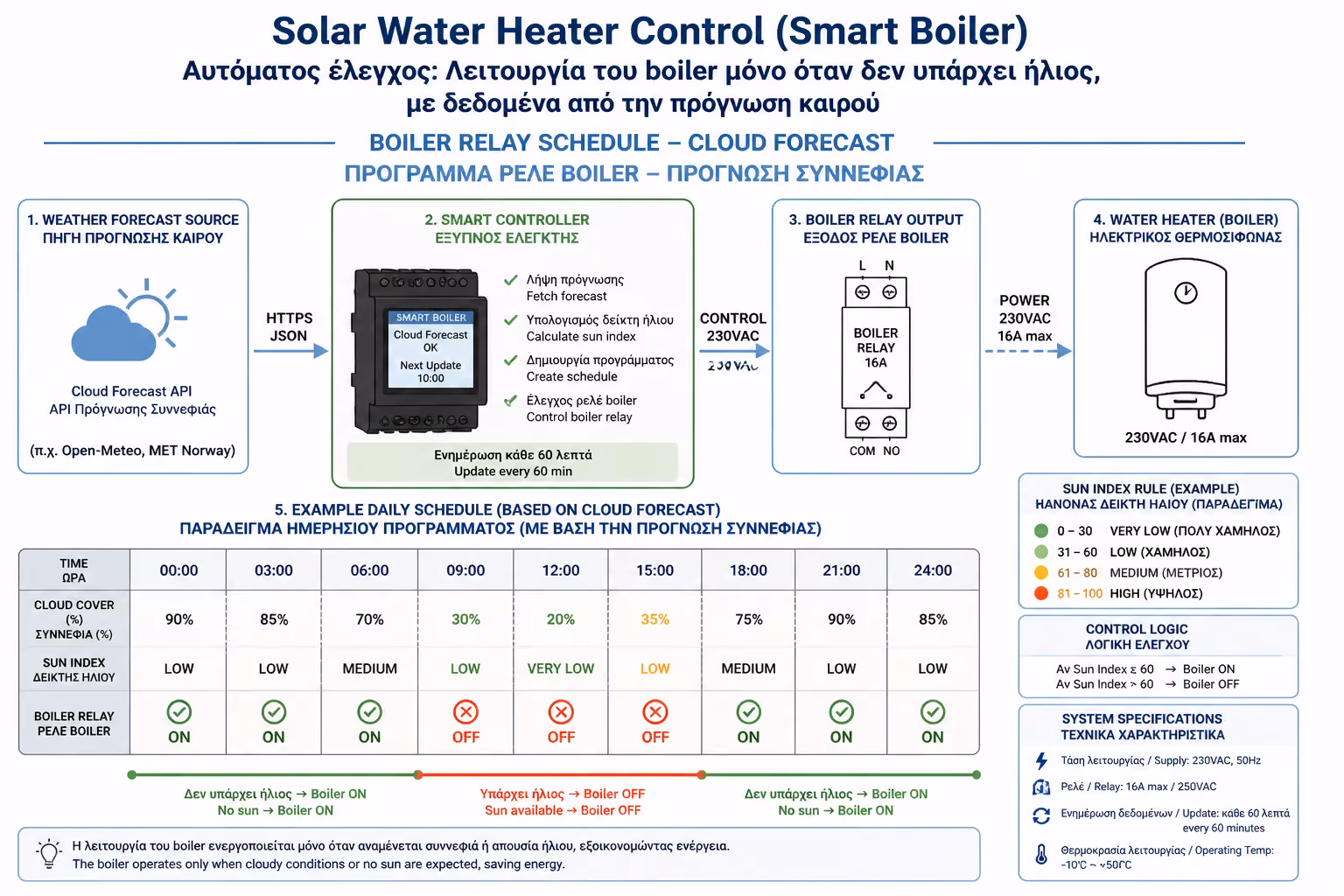

2. Ο Αλγόριθμος της Πρόγνωσης (Weather API)

Εικονογράφηση για 2. Ο Αλγόριθμος της Πρόγνωσης (Weather API)

Ένας απλός χρονοδιακόπτης (που ανάβει τον θερμοσίφωνα κάθε μέρα στις 06:30 το πρωί) είναι "χαζός" και σπάταλος. Ο στόχος μας είναι το σύστημα να ελέγχει τον καιρό πριν καταναλώσει ρεύμα.

Μέσα στο Κεντρικό Hub του Smart Home (π.χ. Home Assistant, SmartThings, Hubitat), εγκαθιστούμε ένα plugin μετεωρολογικών δεδομένων (όπως το OpenWeatherMap ή το AccuWeather), το οποίο διαβάζει τις συντεταγμένες του σπιτιού μας.

Το Σενάριο (Πρωινό Ντους): Στήνουμε μια ρουτίνα που τρέχει αυτόματα κάθε μέρα:

Τι πετυχαίνουμε: Αν η πρόγνωση δείχνει λιακάδα στις 09:00, ο αυτοματισμός δεν θα ανάψει τον θερμοσίφωνα. Ξέρει ότι ο ήλιος θα αναλάβει τη δουλειά δωρεάν. Αν η μέρα είναι "κλειστή" και βροχερή, θα τον ανάψει για να μην κάνετε κρύο μπάνιο πριν φύγετε για τη δουλειά.

Trigger (Χρόνος)

Η ώρα πήγε 06:15 π.μ.

Condition 1 (Καιρός)

Έλεγξε την πρόγνωση νέφωσης (Cloud Coverage) για τις επόμενες 4 ώρες. Αν η νέφωση είναι > 70% Ή αν προβλέπεται βροχή.

Action (Δράση)

Δώσε εντολή στο Shelly να ανάψει τον θερμοσίφωνα για 30 λεπτά.

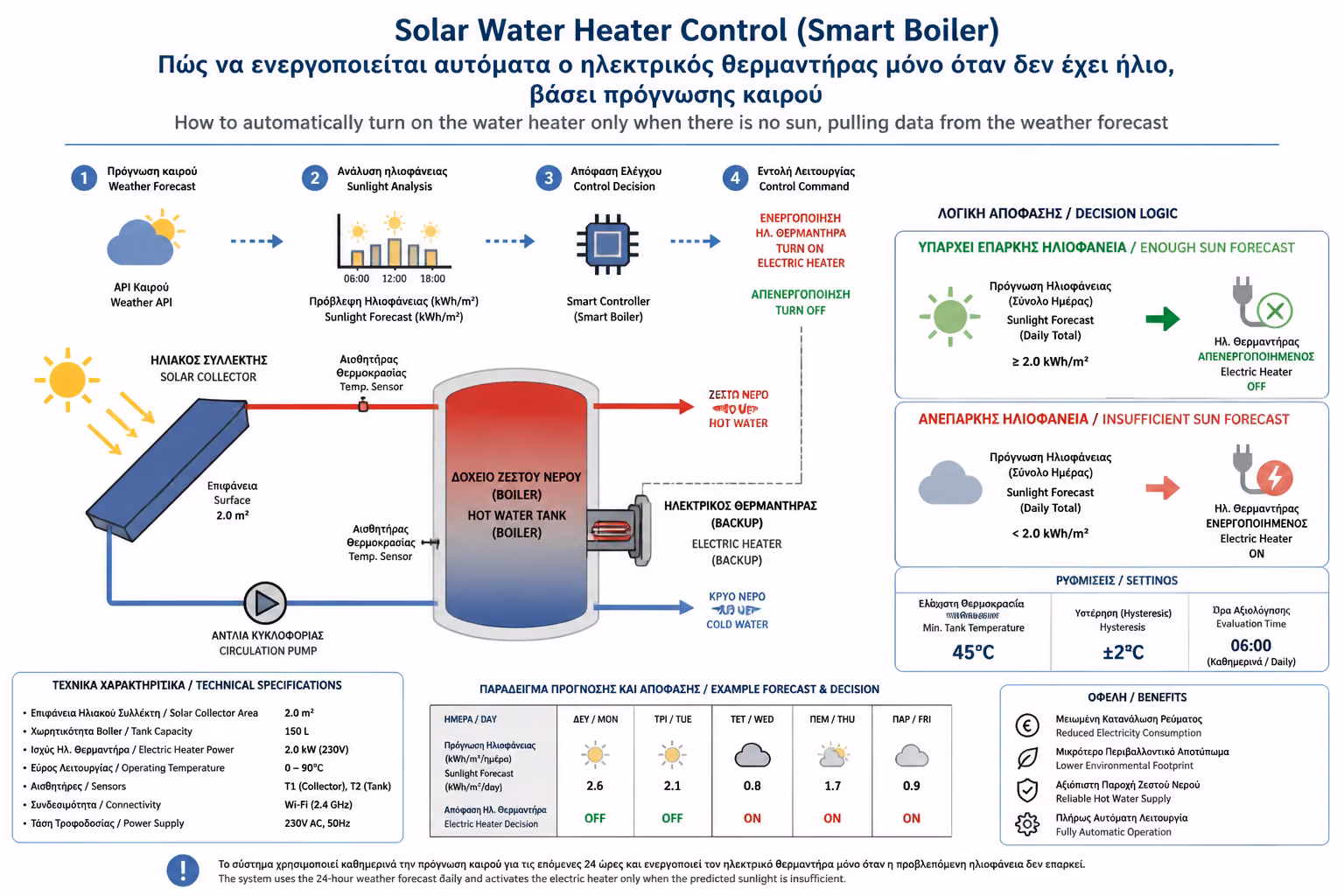

3. Η Απόλυτη Λύση: Ο Αισθητήρας Θερμοκρασίας (Dallas Probe)

Ο παραπάνω αλγόριθμος είναι εξαιρετικός, αλλά έχει ένα τυφλό σημείο: Η πρόγνωση καιρού δεν είναι πάντα 100% ακριβής, και το σύστημα δεν ξέρει αν το νερό μέσα στο boiler είναι ήδη ζεστό από την προηγούμενη μέρα.

Η λύση των επαγγελματιών εγκαταστατών είναι η τοποθέτηση ενός φυσικού Αισθητήρα Θερμοκρασίας (όπως ο αδιάβροχος αισθητήρας DS18B20 τύπου "Dallas") απευθείας πάνω στο Boiler του ηλιακού στην ταράτσα ή τη σκεπή.

  • Ο αισθητήρας μπαίνει στην ειδική υποδοχή (κυάθιο) που έχουν όλα τα σύγχρονα boilers.
  • Συνδέεται καλωδιακά με το έξυπνο ρελέ (είτε μέσω ειδικού "Add-on" αν το ρελέ είναι κοντά, είτε μέσω ενός ασύρματου αισθητήρα θερμοκρασίας Zigbee).

Το "Αλεξίσφαιρο" Σενάριο (The Ultimate Smart Boiler): Τώρα, το σύστημα έχει και "μάτια" μέσα στο νερό. Ο αλγόριθμος τελειοποιείται:

Με αυτόν τον τρόπο, εγγυάστε ότι θα έχετε πάντα ζεστό νερό τη στιγμή που το χρειάζεστε (το απόγευμα ή το πρωί), καταναλώνοντας ακριβώς την ελάχιστη απαιτούμενη ηλεκτρική ενέργεια, χωρίς να υπερθερμαίνετε το νερό στους 70°C άσκοπα.

Εικονογράφηση για 3. Η Απόλυτη Λύση: Ο Αισθητήρας Θερμοκρασίας (Dallas Probe)

Trigger (Ώρα Επιστροφής)

Η ώρα είναι 17:00 (ο ήλιος έχει πέσει, τα ηλιακά κέρδη της ημέρας τελείωσαν).

Condition (Απόλυτη Ανάγκη)

Αν η πραγματική θερμοκρασία του νερού στο boiler είναι κάτω από 38°C (δεν φτάνει για μπάνιο).

Action (Έξυπνη Θέρμανση)

Άναψε την ηλεκτρική αντίσταση ΜΕΧΡΙ το νερό να φτάσει τους 45°C και μετά σβήσε.

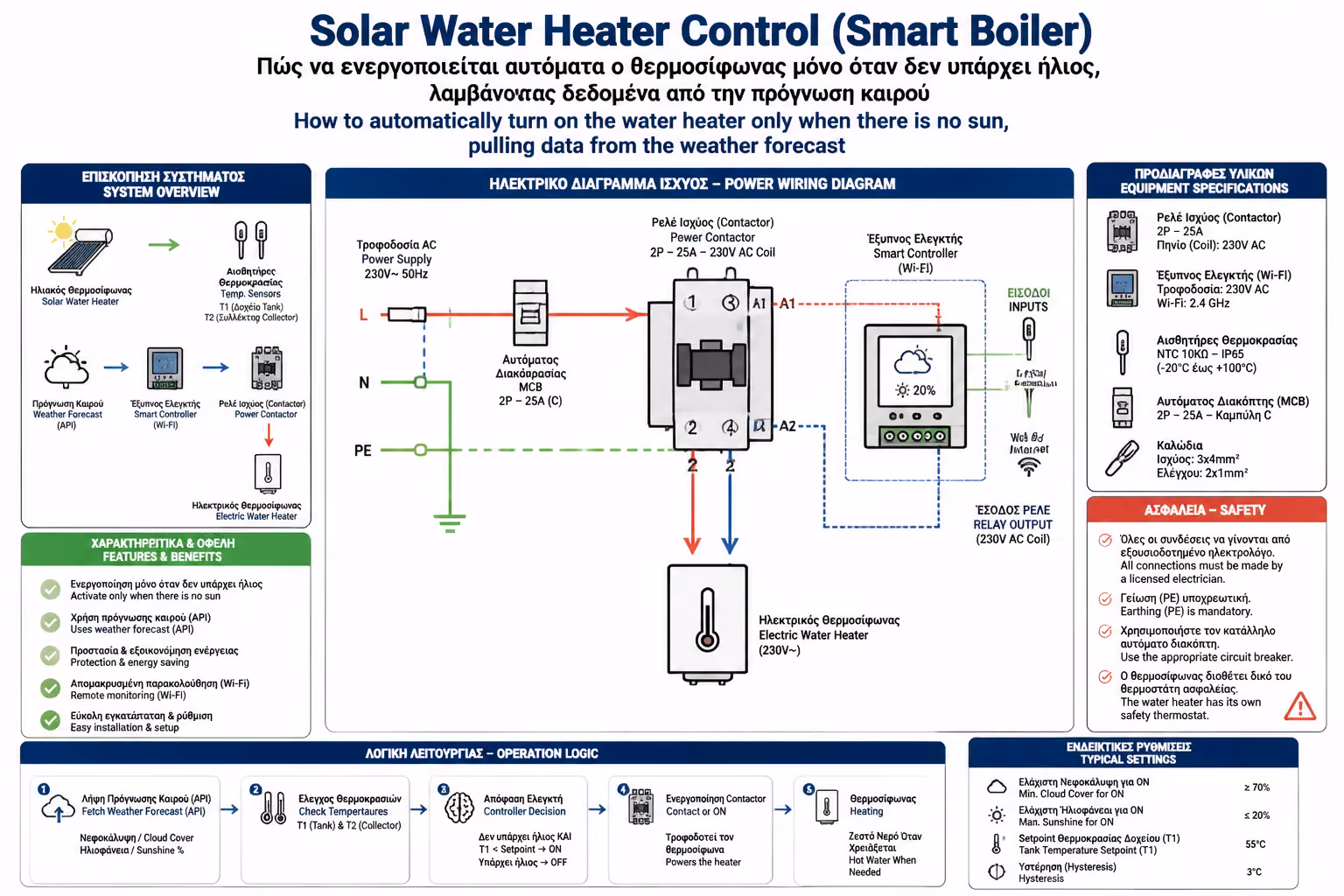

Συνοψίζοντας

Εικονογράφηση για Συνοψίζοντας

Η σύνδεση του ηλιακού θερμοσίφωνα με τον καιρό και τη θερμοκρασία αποτελεί το "Masterclass" του Smart Home. Συνδυάζει υλισμικό (Ρελέ πίνακα), λογισμικό (Αλγόριθμους Καιρού) και φυσικές μετρήσεις (Αισθητήρες). Η εξοικονόμηση στους λογαριασμούς του χειμώνα είναι τόσο δραστική (αφού αποκόπτετε πλήρως τη σπατάλη), που η συγκεκριμένη εγκατάσταση κάνει συχνά απόσβεση σε λιγότερο από μία χειμερινή σεζόν.
