Το Αποτέλεσμα
Το Router σας καταλαβαίνει ότι τα πακέτα δεδομένων έφτασαν κατεστραμμένα και ζητάει να σταλούν ξανά. Αυτό προκαλεί "Packet Loss", εξαιρετικά υψηλό Ping (Lag στα παιχνίδια) και ανεξήγητες αποσυνδέσεις.
Διαχωρισμός Ασθενών & Ισχυρών Ρευμάτων: Αποστάσεις ασφαλείας και κανόνες (EMI/RFI) για να μην προκαλεί το ρεύμα παρεμβολές στο δίκτυό σας
Αφού επιλέξατε το σωστό καλώδιο (π.χ. Cat6a UTP) για το δίκτυό σας, έρχεται η ώρα της εγκατάστασης. Στην οικοδομή, επικρατεί συχνά η λογική της "ευκολίας": «Αφού ο ηλεκτρολόγος έσκαψε ήδη το αυλάκι στον τοίχο για το καλώδιο της πρίζας ρεύματος, ας πετάξουμε και το καλώδιο του ίντερνετ μέσα στο ίδιο αυλάκι να τελειώνουμε».
Αυτή η πρακτική αποτελεί ένα από τα μεγαλύτερα (και πιο συχνά) εγκλήματα στη δομημένη καλωδίωση. Τα καλώδια δικτύου (Ασθενή Ρεύματα) και τα καλώδια τάσης 230V (Ισχυρά Ρεύματα) είναι "ορκισμένοι εχθροί".
Ως μηχανικοί, οφείλουμε να διαχωρίζουμε αυτούς τους δύο κόσμους. Πάμε να δούμε γιατί το ρεύμα μπορεί να "σκοτώσει" την ταχύτητα του ίντερνετ σας, ποιες είναι οι ελάχιστες αποστάσεις ασφαλείας που επιβάλλουν τα πρότυπα, και τι κάνουμε όταν τα καλώδια αναγκαστικά διασταυρώνονται.

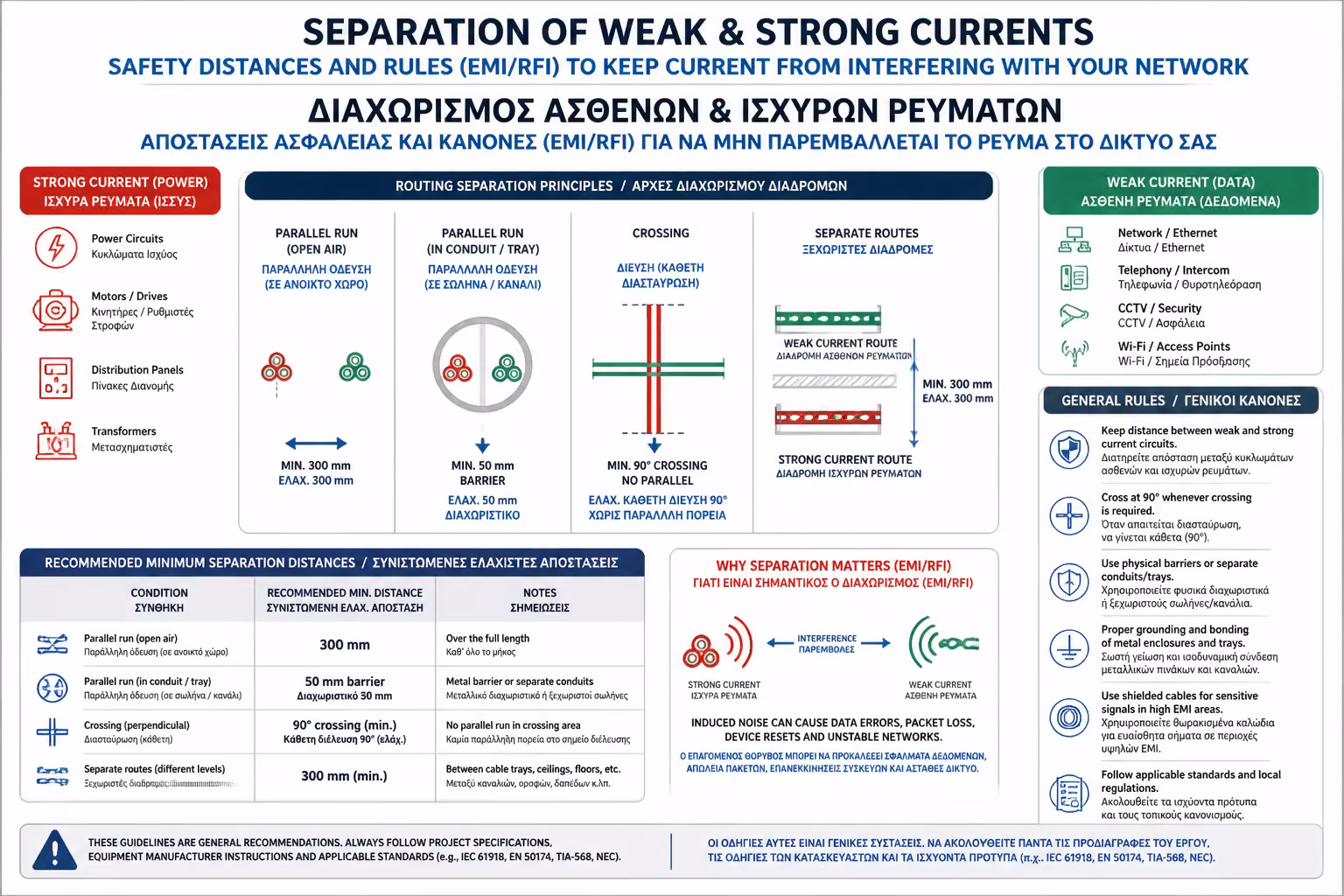

1. Ο Αόρατος Εχθρός: Ηλεκτρομαγνητική Παρεμβολή (EMI)
Για να καταλάβουμε τον κανόνα, πρέπει να δούμε λίγη βασική φυσική. Όταν το εναλλασσόμενο ρεύμα (AC 230V) διαρρέει ένα καλώδιο (π.χ. όταν ανάβετε το πλυντήριο ή την ηλεκτρική σκούπα), δημιουργεί γύρω του ένα αόρατο ηλεκτρομαγνητικό πεδίο.
Από την άλλη πλευρά, το καλώδιο UTP του δικτύου σας μεταφέρει τα "0" και τα "1" του ίντερνετ χρησιμοποιώντας ελάχιστη τάση (μερικά millivolts).
Αν τα δύο καλώδια τρέχουν παράλληλα και πολύ κοντά το ένα στο άλλο, το ισχυρό μαγνητικό πεδίο του ρεύματος "εισβάλλει" στο καλώδιο του δικτύου, αλλοιώνοντας τα ευαίσθητα ηλεκτρικά σήματα των δεδομένων. Αυτό το φαινόμενο ονομάζεται Electromagnetic Interference (EMI).

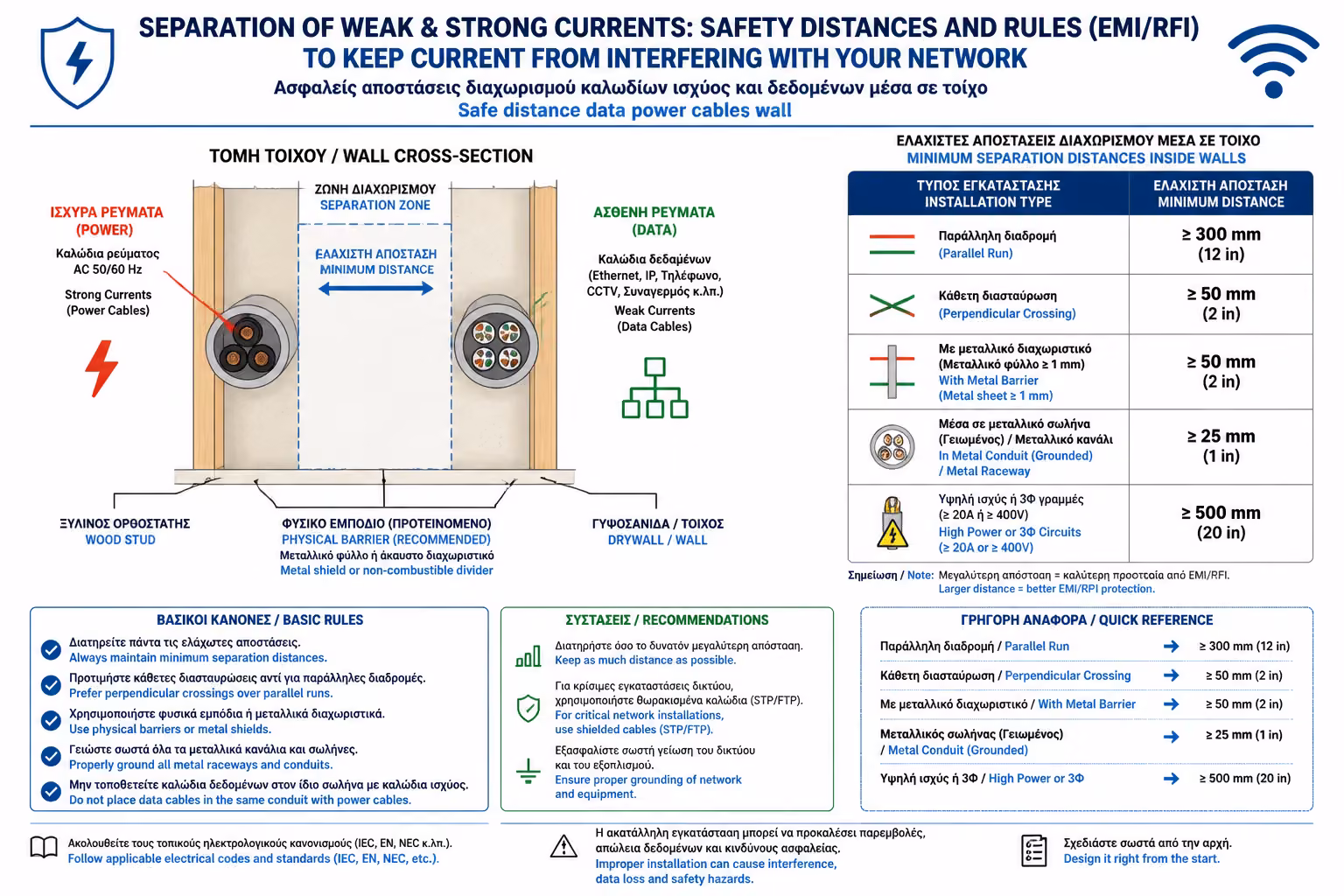

2. Ο Βασικός Κανόνας: Παράλληλες Οδεύσεις
Πόσο μακριά πρέπει να βρίσκονται; Η απόσταση εξαρτάται από τον τρόπο που οδεύουν τα καλώδια (αν είναι "γυμνά", μέσα σε πλαστικούς σωλήνες ή σε μεταλλικές σχάρες).
Απαγόρευση στον ίδιο σωλήνα
Απαγορεύεται ρητά (και από τους κανονισμούς ηλεκτρολογικής ασφάλειας / ΕΛΟΤ HD 384) να περάσετε καλώδιο δικτύου μέσα στον ίδιο πλαστικό σωλήνα (σπιράλ) με καλώδιο 230V. Δεν είναι μόνο θέμα ίντερνετ, αλλά κίνδυνος πυρκαγιάς ή ηλεκτροπληξίας αν λιώσει η μόνωση.
Η Απόσταση Ασφαλείας (Χωρίς Διαχωριστικά)
Αν τα καλώδια τρέχουν παράλληλα μέσα σε τοίχο, σε απλούς πλαστικούς σωλήνες, ο "χρυσός κανόνας" των διεθνών προτύπων (όπως το ΕΝ 50174) επιβάλλει ελάχιστη απόσταση 20 εκατοστών (20 cm) μεταξύ τους.
Μεταλλικές Σχάρες (Cable Trays)
Σε επαγγελματικούς χώρους ή ψευδοροφές όπου χρησιμοποιούνται μεταλλικές σχάρες, η απόσταση μπορεί να μειωθεί στα 5 εκατοστά (5 cm), μόνο εάν υπάρχει ένα συνεχές, γειωμένο μεταλλικό χώρισμα (divider) ανάμεσά τους.

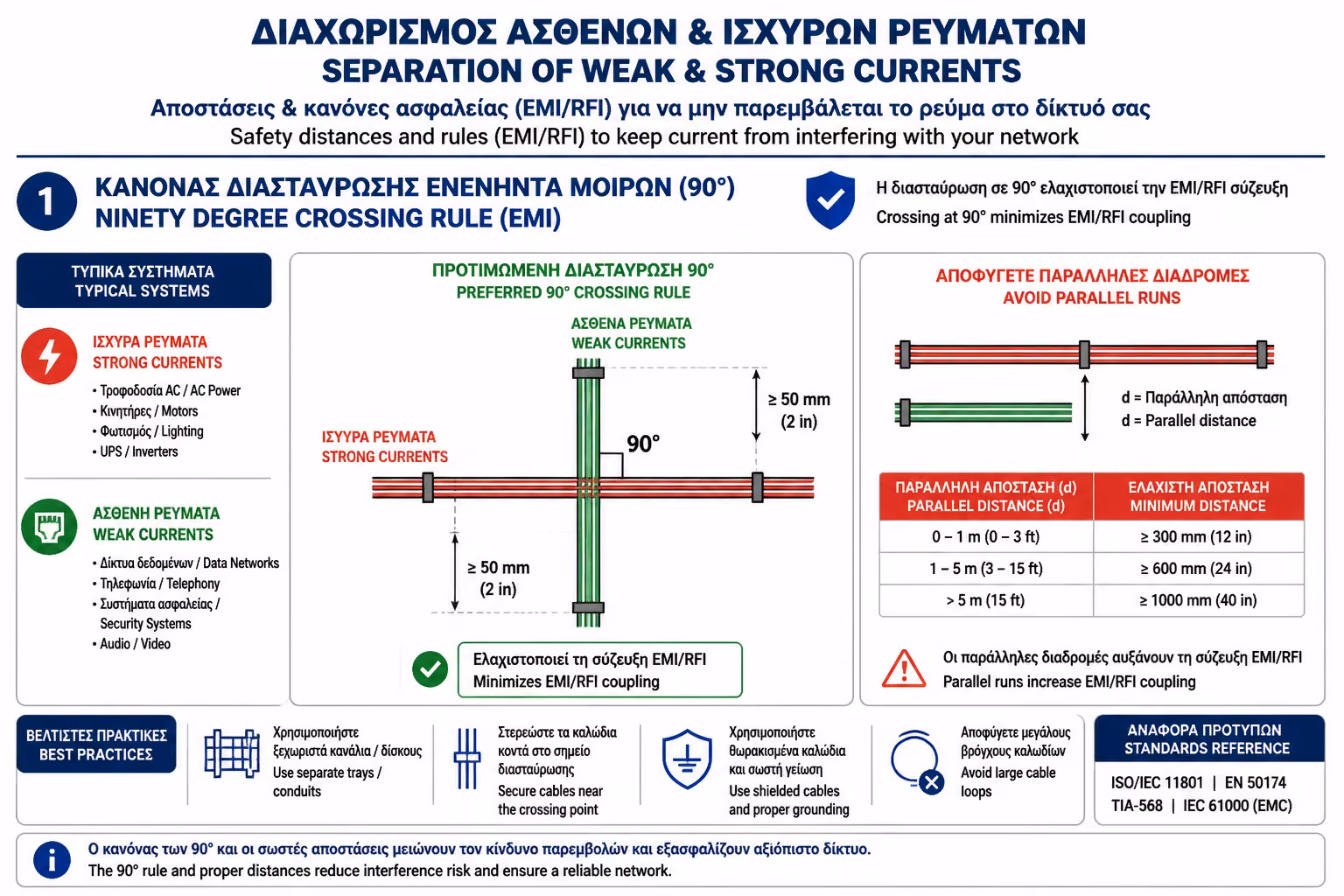

3. Ο Κανόνας των 90 Μοιρών (Κάθετες Διασταυρώσεις)
Πολλές φορές, είναι πρακτικά αδύνατο να μην συναντηθούν τα καλώδια. Για παράδειγμα, το καλώδιο του δικτύου που κατεβαίνει από το ταβάνι πρέπει να περάσει πάνω από τη γραμμή ρεύματος που τρέχει οριζόντια στο σοβατεπί.
Εδώ εφαρμόζεται Ο Κανόνας των 90 Μοιρών (Perpendicular Crossing).
Όταν ένα καλώδιο ασθενών ρευμάτων (Δίκτυο) διασταυρώνεται με ένα καλώδιο ισχυρών (Ρεύμα), η διασταύρωση πρέπει να γίνεται αυστηρά σε γωνία 90 μοιρών (κάθετα), σαν σταυρός.
Γιατί
Η φυσική των μαγνητικών πεδίων λέει ότι όταν δύο αγωγοί είναι κάθετοι μεταξύ τους, η επαγωγική μεταφορά ενέργειας (το "μίλημα" του ενός καλωδίου στο άλλο) είναι πρακτικά μηδενική. Ποτέ μην τα αφήνετε να διασταυρωθούν διαγώνια σε μικρή γωνία ή να τρέξουν παράλληλα για μερικά εκατοστά στο σημείο επαφής.

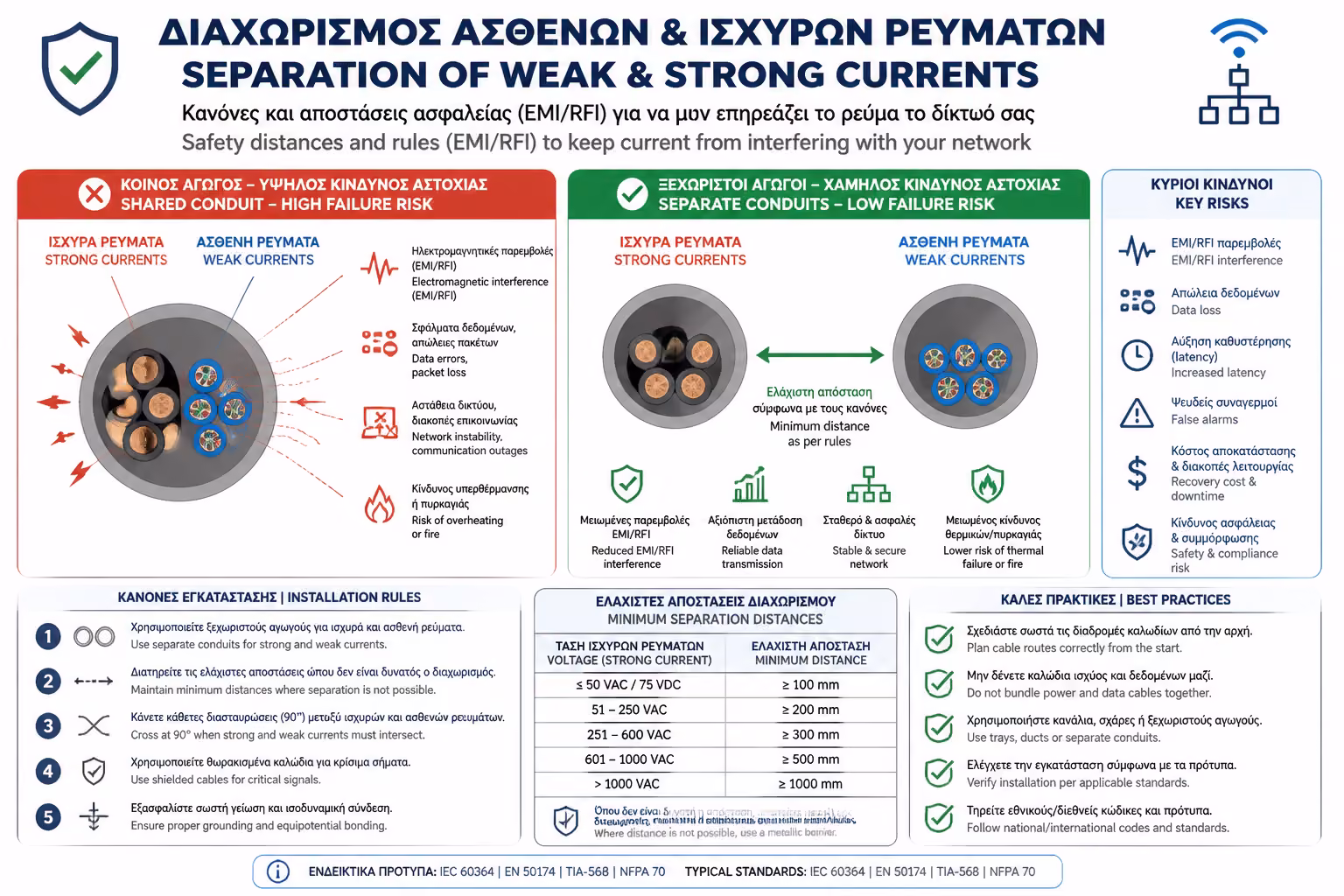

4. Τι ισχύει για τις πρίζες στον τοίχο;
Το πρόβλημα δεν εντοπίζεται μόνο στις διαδρομές (στους τοίχους), αλλά και στο σημείο τερματισμού: στην πρίζα που κουμπώνετε το laptop σας.
Στην Ελλάδα συνηθίζεται η χρήση κοινών πλαισίων (π.χ. ένα τριπλό πλαίσιο που φιλοξενεί 2 πρίζες ρεύματος Schuko και 1 πρίζα δικτύου).
- Για να γίνει αυτό σωστά, ο ηλεκτρολόγος πρέπει να τοποθετήσει στον τοίχο χωνευτά κυτία (κουτιά) που διαθέτουν εσωτερικό, πλαστικό χώρισμα ασφαλείας ανάμεσα στο τμήμα του ρεύματος και στο τμήμα των δεδομένων.
- Τα καλώδια UTP πρέπει να εισέρχονται στο δικό τους τμήμα του κυτίου από εντελώς ξεχωριστό πλαστικό σωλήνα, χωρίς να τυλίγονται ή να ακουμπούν πάνω στα χοντρά καλώδια (φάση/ουδέτερο) του ρεύματος πίσω από τον διακόπτη.
Συνοψίζοντας
Τα δεδομένα σας ταξιδεύουν με απειροελάχιστες τάσεις που είναι εξαιρετικά ευάλωτες στον "θόρυβο" της καθημερινής παροχής ρεύματος. Η Δομημένη Καλωδίωση δεν απαιτεί μόνο καλά υλικά, αλλά και αυστηρή πειθαρχία στις οδεύσεις. Διατηρώντας αποστάσεις τουλάχιστον 20 εκατοστών στις παράλληλες διαδρομές και διασταυρώνοντας τα καλώδια αποκλειστικά σε ορθή γωνία (90°), εξασφαλίζετε ότι το δίκτυό σας θα αποδίδει στο 100% της ταχύτητάς του, απαλλαγμένο από ανεξήγητες αποσυνδέσεις.
