Όλος αυτός ο υπερσύγχρονος εξοπλισμός (PoE Switches, Routers, Wi-Fi 7 Access Points, Κάμερες Ασφαλείας) που έχουμε εγκαταστήσει στην καμπίνα μας έχει ένα κοινό, τεράστιο τρωτό σημείο: Εξαρτάται απόλυτα από το ρεύμα.
Μια απλή διακοπή ρεύματος από τη ΔΕΗ, και το "έξυπνο" σπίτι σας "τυφλώνεται" και "κουφαίνεται" ακαριαία. Δεν δουλεύουν οι κάμερες (αφού παίρνουν ρεύμα από το Switch), δεν έχετε ίντερνετ (αφού σβήνει το Router), και οικιακοί servers όπως τα NAS κινδυνεύουν να χάσουν δεδομένα από το απότομο κλείσιμο.
Εδώ μπαίνει στο παιχνίδι ο φύλακας άγγελος του Rack: Το UPS (Uninterruptible Power Supply - Σύστημα Αδιάλειπτης Παροχής Ενέργειας). Πάμε να δούμε γιατί δεν κάνει οποιοδήποτε UPS για τη δουλειά αυτή, τις διαφορές μεταξύ Rackmount και Tower, και πώς να υπολογίσετε σωστά την ισχύ που χρειάζεστε.

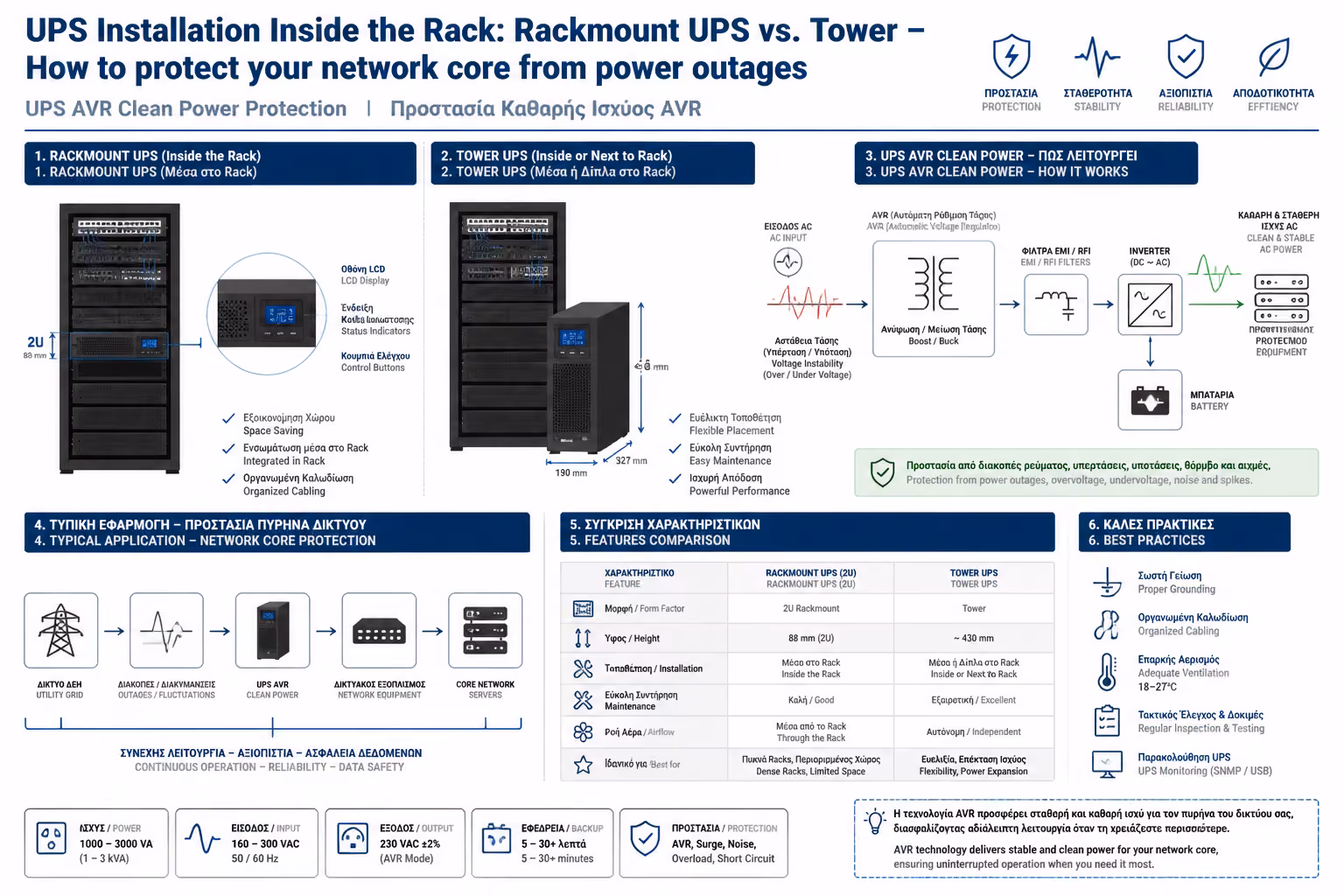

Πολλοί νομίζουν ότι το UPS είναι απλώς μια μεγάλη μπαταρία που κρατάει τα μηχανήματα ανοιχτά όταν κοπεί το ρεύμα. Στην πραγματικότητα, ο πιο σημαντικός του ρόλος είναι ο καθαρισμός του ρεύματος.
Η τάση του δικτύου δεν είναι ποτέ σταθερά 230V. Κάνει συνεχώς "βυθίσεις" (Brownouts) ή στιγμιαίες υπερτάσεις (Spikes). Τα ευαίσθητα τροφοδοτικά του IT εξοπλισμού καταπονούνται αφάνταστα από αυτές τις διακυμάνσεις. Ένα καλό UPS διαθέτει τεχνολογία AVR (Automatic Voltage Regulation): Λειτουργεί σαν "φίλτρο" που ισιώνει τις ανωμαλίες του ρεύματος, παρέχοντας στον πανάκριβο εξοπλισμό σας απόλυτα καθαρή και σταθερή τάση, παρατείνοντας τη διάρκεια ζωής του.

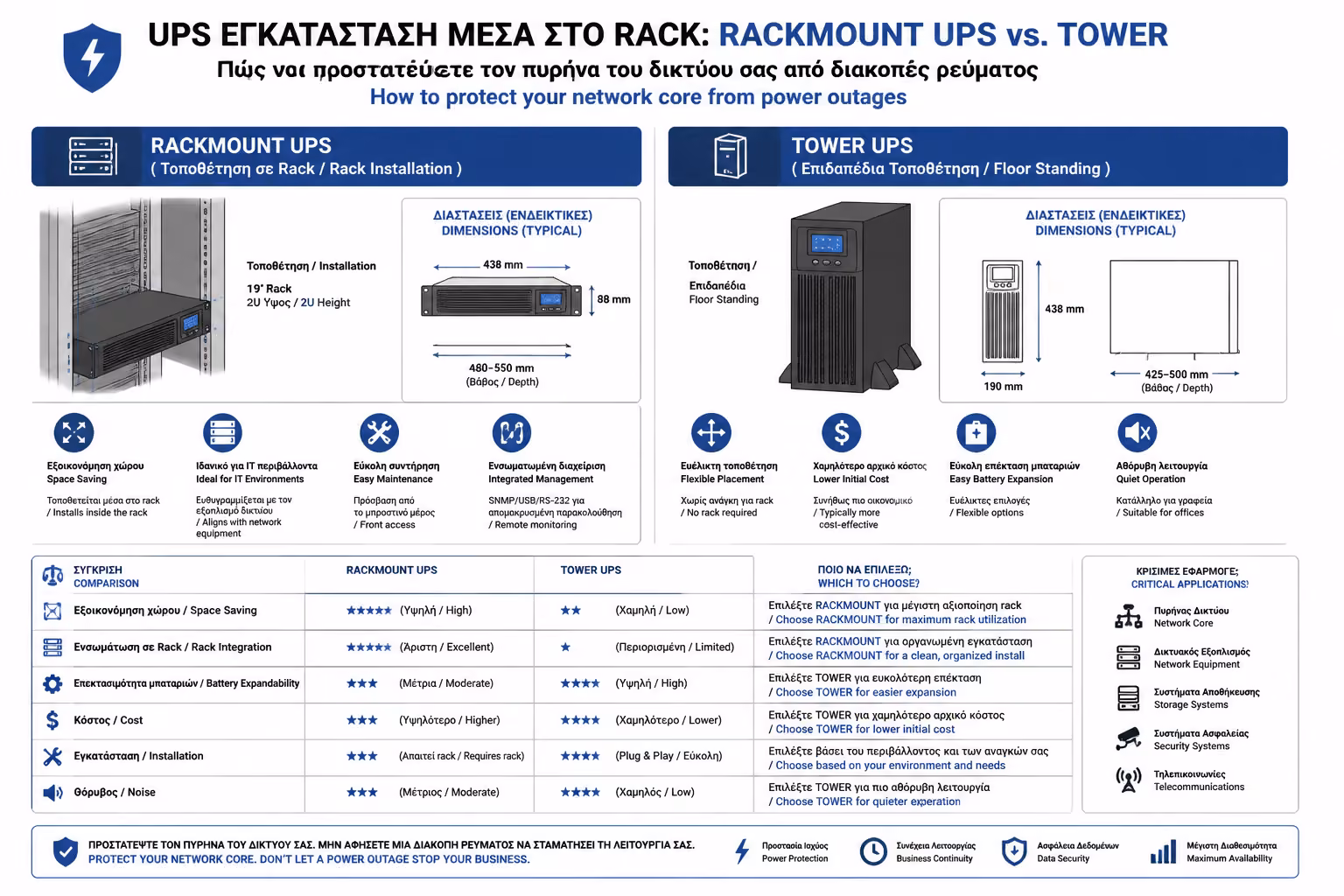

Όταν πάτε να αγοράσετε UPS, θα βρείτε δύο εντελώς διαφορετικά σχέδια:
Είναι τα κλασικά ορθογώνια UPS που βάζουμε συνήθως κάτω από τα γραφεία των υπολογιστών. Υπέρ: Είναι πολύ φθηνότερα από τα αντίστοιχα Rackmount. Κατά: Δεν έχουν "αυτιά" για να βιδωθούν στις ράγες των 19 ιντσών. Αν θέλετε να βάλετε ένα Tower UPS μέσα στο Rack, πρέπει να αγοράσετε ένα μεταλλικό ράφι βαρέως τύπου και να το ακουμπήσετε πάνω του. Πιάνει τεράστιο, ανεκμετάλλευτο χώρο (συχνά 4U ή 5U) και τα καλώδια που βγαίνουν από την πλάτη του δείχνουν εξαιρετικά άσχημα.
Είναι σχεδιασμένα ειδικά για καμπίνες. Έχουν το στάνταρ πλάτος των 19 ιντσών και ύψος συνήθως 1U, 2U ή 3U. Υπέρ: Ενσωματώνονται άψογα στην καμπίνα, βιδώνουν πάνω στις ράγες, διαθέτουν οθόνες LCD στην πρόσοψη και εξασφαλίζουν τέλειο cable management και airflow. Κατά: Είναι αρκετά πιο ακριβά και απαιτούν Racks με αρκετό βάθος (τουλάχιστον 600mm ή 800mm ανάλογα με τα VA).

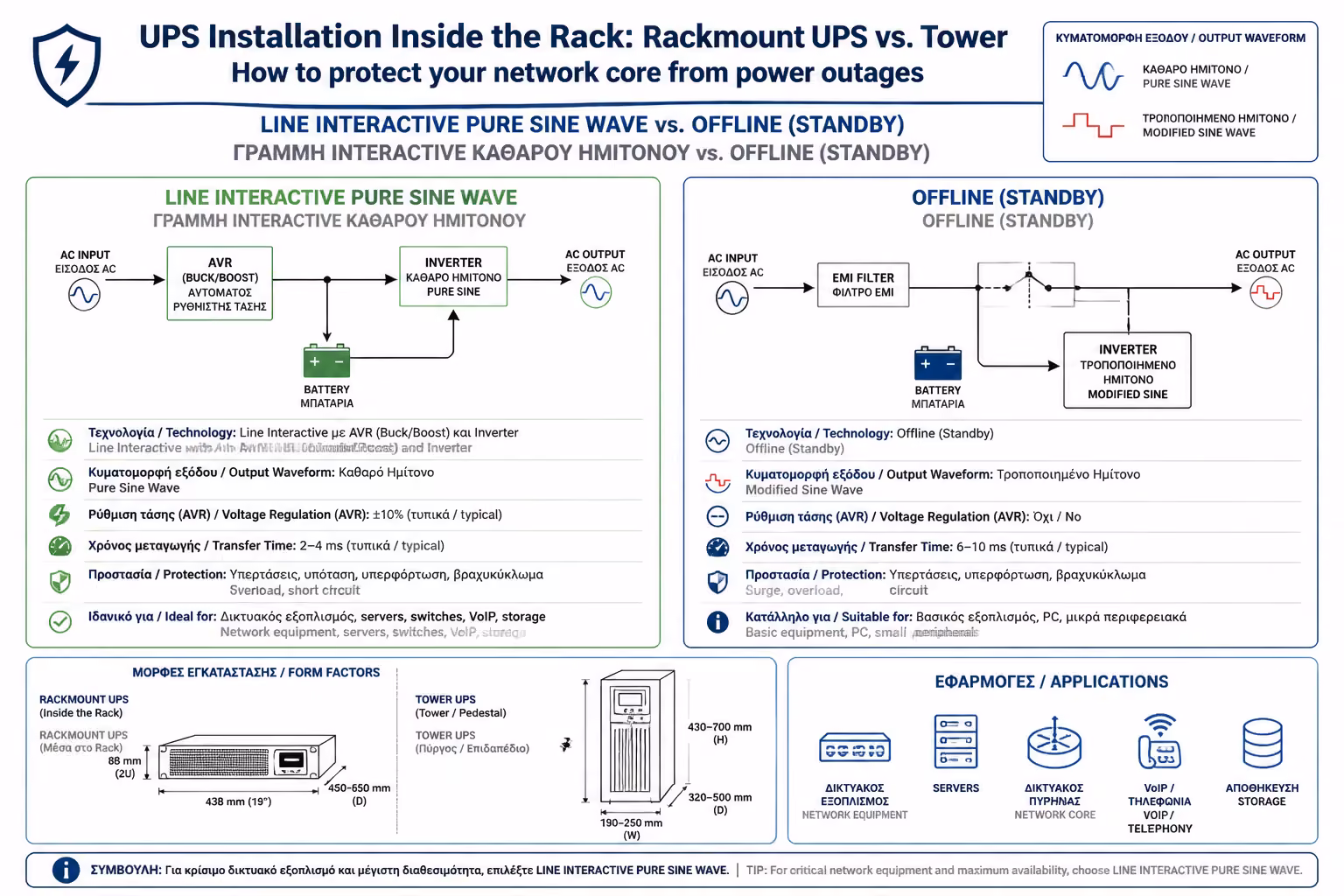

Τα UPS χωρίζονται σε τρεις κατηγορίες με βάση το πώς διαχειρίζονται το ρεύμα:
Πόσο μεγάλο UPS χρειάζεστε; Τα UPS μετριούνται σε Volt-Amperes (VA), αλλά τα μηχανήματά σας καταναλώνουν Watts (W). Η σχέση τους δεν είναι 1 προς 1. Ανάλογα με τον συντελεστή ισχύος (Power Factor) του UPS, συνήθως τα Watts είναι περίπου το 60% με 90% των VA. Για παράδειγμα, ένα UPS 1000VA συνήθως μπορεί να σηκώσει το πολύ 600W με 700W καθαρού φορτίου.
Ο Υπολογισμός σας: Αθροίστε τη μέγιστη κατανάλωση (σε Watts) του εξοπλισμού σας. (π.χ. PoE Switch 150W + Router 15W + NVR Καταγραφικό 50W + NAS 40W = 255 Watts).
Σημείωση για την Αυτονομία: Ο σκοπός του UPS δεν είναι να σας δώσει ίντερνετ για 8 ώρες. Σκοπός του είναι να κρατήσει το σύστημα ζωντανό για 15-30 λεπτά (ώστε να περάσουν οι μικροδιακοπές) και, αν η διακοπή παραταθεί, να δώσει εντολή (μέσω USB ή δικτύου) στον Server σας (NAS) να κάνει ασφαλή τερματισμό (Safe Shutdown) για να μην χαλάσουν οι σκληροί δίσκοι.
Πολλαπλασιάστε το άθροισμα επί 1.5 για να έχετε αρκετό περιθώριο, ώστε το UPS να μην δουλεύει στο 100% του φορτίου του. Άρα 255W x 1.5 = ~380W. Ένα UPS των 750VA ή 1000VA θα σας καλύψει άνετα.
Τα Rackmount UPS έχουν μέσα τους βαριές μπαταρίες μολύβδου (SLA). Ένα UPS 2U μπορεί να ζυγίζει από 20 έως 35 κιλά!
Το UPS μπαίνει ΠΑΝΤΑ στο χαμηλότερο σημείο της καμπίνας (στο 1U ή 2U από το πάτωμα). Αν το βάλετε ψηλά, αλλάζετε το κέντρο βάρους του Rack, το οποίο μπορεί να γίνει επικίνδυνα ασταθές και να ανατραπεί.

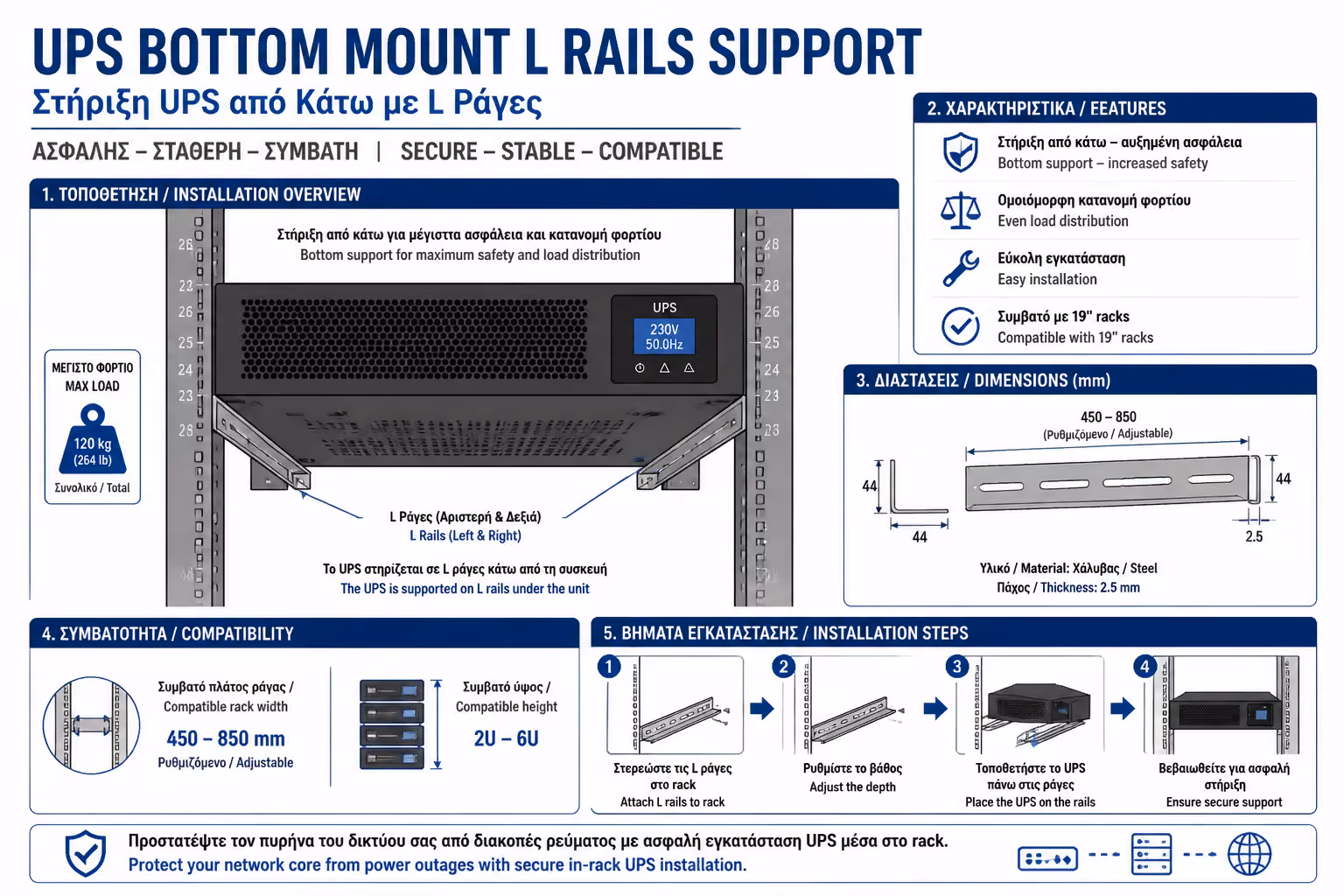

ΠΟΤΕ μην κρεμάτε ένα βαρύ UPS μόνο από τα μπροστινά "αυτιά" του στις ράγες. Το βάρος θα λυγίσει τις ράγες του Rack ή θα σπάσει το αλουμινένιο πλαίσιο του ίδιου του UPS. Αγοράστε και τοποθετήστε τα ειδικά "L-Rails" (πλαϊνές ράγες στήριξης) ή ένα βαρέως τύπου ράφι 4 σημείων, ώστε το UPS να πατάει με ασφάλεια σε όλο του το βάθος.
Το UPS είναι το "ασφαλιστήριο συμβόλαιο" ολόκληρου του δικτύου σας. Ένα Rackmount, Line-Interactive UPS με "Καθαρό Ημιτονικό Κύμα", βιδωμένο με στιβαρές ράγες στο κάτω μέρος της καμπίνας, εγγυάται ότι οι μικροδιακοπές και οι υπερτάσεις του δικτύου ηλεκτροδότησης δεν θα φτάσουν ποτέ στον ευαίσθητο εξοπλισμό σας, διασφαλίζοντας την 24/7 λειτουργία του έξυπνου κτιρίου σας.
Επόμενο Βήμα: Έχουμε στήσει τα πάντα τέλεια. Όμως, όλη αυτή η καμπίνα με τα Switches, τα UPS και τους Servers πρέπει να μπει σε κάποιο δωμάτιο. Και αν κάνετε λάθος στην επιλογή του δωματίου, η συμβίωση με το Rack θα γίνει εφιάλτης.
Προχωράμε στο επόμενο άρθρο του οδηγού: Ηλεκτρολογικές Προβλέψεις για Οικιακό Server / NAS (Home Lab): Σε ποιο δωμάτιο πρέπει να μπει το Rack (απαιτήσεις ψύξης, θορύβου και αποκλειστικής γραμμής ρεύματος).
