Κανόνας
Πάντα αφήνετε τουλάχιστον 10-15 εκατοστά κενό στο πίσω μέρος του Rack για να κυκλοφορεί ο αέρας.
Εξαερισμός & Θερμοκρασία (Cooling) μέσα στο Rack: Πόσοι ανεμιστήρες χρειάζονται και πώς υπολογίζεται το airflow για να μην "καούν" τα συστήματα
Έχετε γεμίσει το ολοκαίνουργιο Rack σας. Το PoE+ Switch δουλεύει στο φουλ δίνοντας ρεύμα σε 4 κάμερες και 3 Access Points, το καταγραφικό (NVR) γράφει 24/7 σε σκληρούς δίσκους, και στο κάτω ράφι υπάρχει ένα UPS και ίσως ένας μικρός οικιακός Server (NAS).
Αν κλείσετε τη γυάλινη πόρτα της καμπίνας και την αφήσετε έτσι, μόλις δημιουργήσατε έναν... φούρνο μικροκυμάτων.
Όλος αυτός ο εξοπλισμός καταναλώνει ρεύμα, και σύμφωνα με τους νόμους της θερμοδυναμικής, σχεδόν όλο αυτό το ρεύμα μετατρέπεται τελικά σε θερμότητα. Αν η θερμοκρασία μέσα στο Rack ξεπεράσει τους 35°C με 40°C, οι σκληροί δίσκοι του NAS θα καταρρεύσουν πρόωρα, το Switch θα αρχίσει να ρίχνει πακέτα (thermal throttling) και η μπαταρία του UPS θα "φουσκώσει" μειώνοντας τον χρόνο ζωής της στο μισό.
Πάμε να δούμε πώς οι μηχανικοί σχεδιάζουν τη σωστή Ροή Αέρα (Airflow) για να κρατήσουν το σύστημα δροσερό και αθόρυβο.

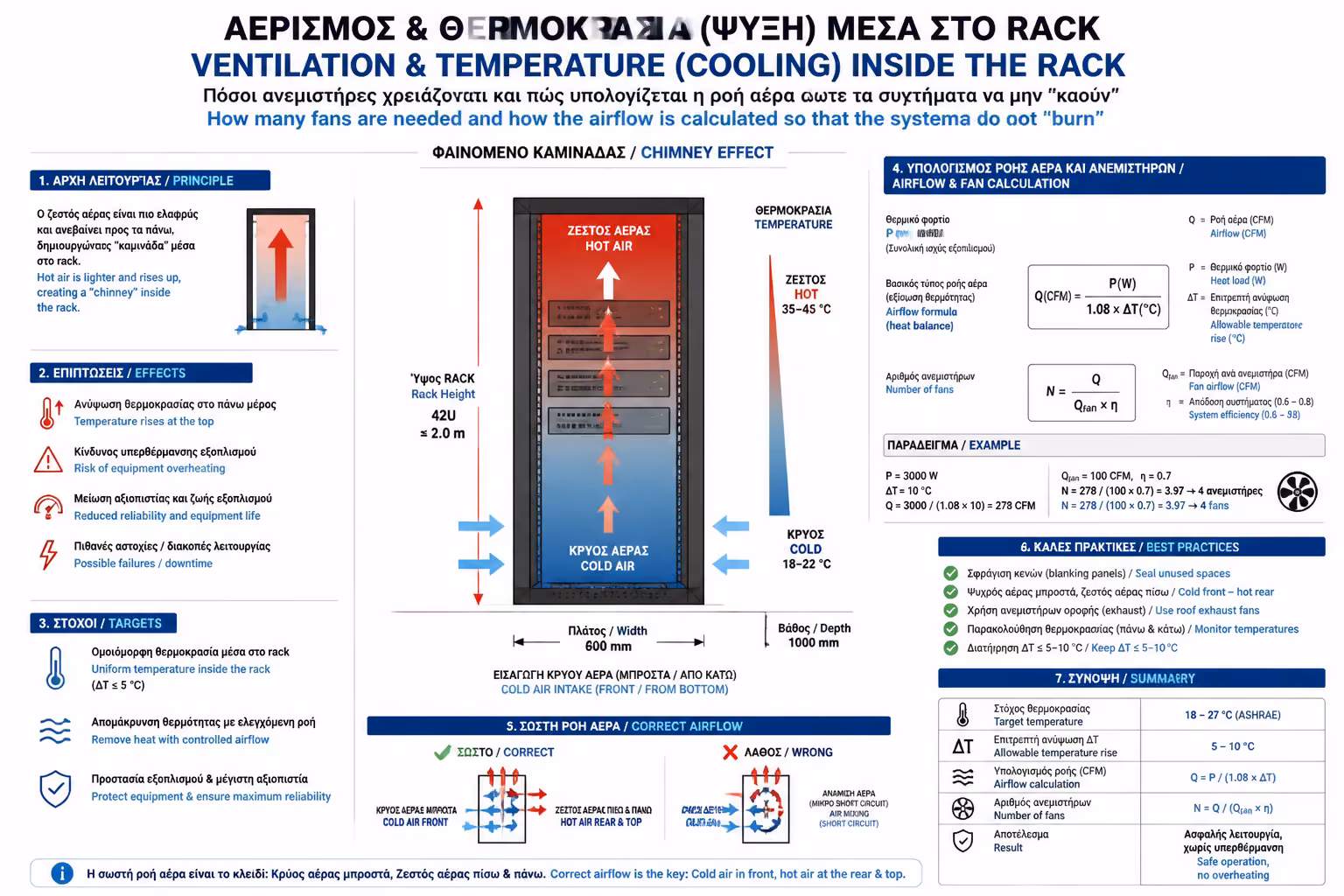

1. Ο Βασικός Κανόνας της Φυσικής: Το Φαινόμενο της Καμινάδας
Δεν χρειάζεται να είστε μηχανολόγος για να κατανοήσετε τον εξαερισμό μιας καμπίνας. Αρκεί να θυμάστε έναν αδιαπραγμάτευτο κανόνα της φυσικής: Ο κρύος αέρας είναι βαρύς και κάθεται κάτω. Ο ζεστός αέρας είναι ελαφρύς και ανεβαίνει ψηλά.
Αυτή η αρχή δημιουργεί το "Φαινόμενο της Καμινάδας" (Chimney Effect) μέσα στο Rack.
- Ο κρύος αέρας πρέπει να μπαίνει από το χαμηλότερο σημείο της καμπίνας (π.χ. από τις γρίλιες χαμηλά στην μπροστινή πόρτα ή στο πάτωμα).
- Καθώς περνάει μέσα από τα μηχανήματα, ζεσταίνεται, ανεβαίνει προς τα πάνω, και πρέπει να αποβληθεί βίαια από την οροφή.

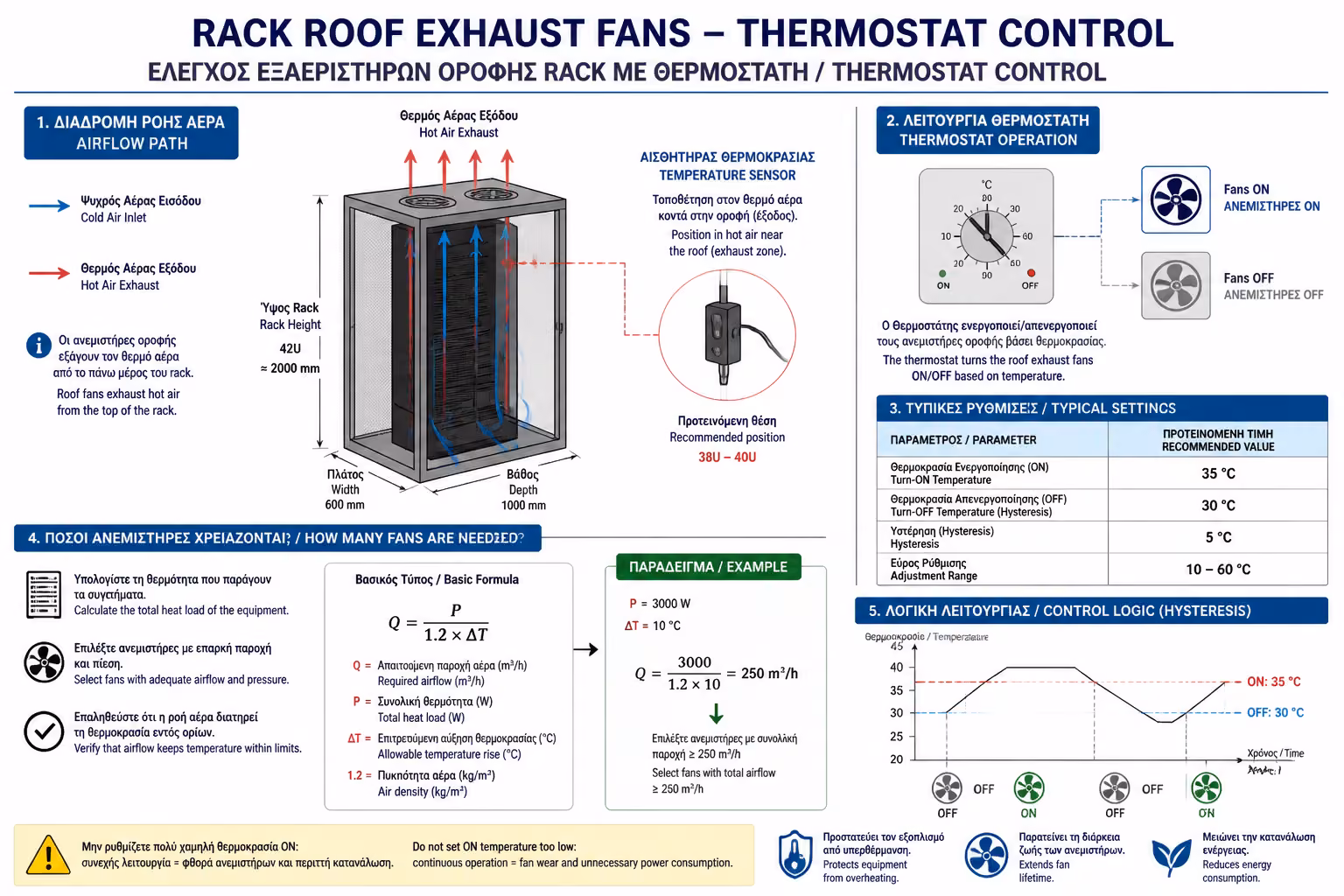

2. Ενεργητική vs Παθητική Ψύξη (Οι Ανεμιστήρες)
Αν έχετε μόνο ένα μικρό Router και ένα Patch Panel, η Παθητική Ψύξη (τρύπες εξαερισμού στα πλαϊνά του Rack) αρκεί. Αν όμως έχετε PoE Switches, Servers ή UPS, η Ενεργητική Ψύξη (ανεμιστήρες) είναι απολύτως υποχρεωτική.
Πού μπαίνουν οι ανεμιστήρες; Σχεδόν όλα τα Racks (ακόμα και τα μικρά Wall-mount των 9U) έχουν στην "οροφή" τους προ-κομμένες θέσεις για ανεμιστήρες (Fan Trays).
- Εκεί βιδώνουμε Ανεμιστήρες Εξαγωγής (Exhaust Fans). Οι ανεμιστήρες αυτοί κοιτάζουν προς τα πάνω. Σκοπός τους δεν είναι να "φυσάνε" τα μηχανήματα, αλλά να ρουφάνε τον εγκλωβισμένο καυτό αέρα που μαζεύεται στην κορυφή του Rack και να τον πετάνε έξω στο δωμάτιο.
- Υπολογισμός: Για μικρά επιτοίχια Racks (έως 15U), 2 ανεμιστήρες οροφής των 120mm είναι υπεραρκετοί. Για μεγάλα επιδαπέδια Racks, απαιτείται Fan Tray με 4 ή 6 ανεμιστήρες.
Ο Θερμοστάτης: Μην συνδέσετε τους ανεμιστήρες κατευθείαν στην πρίζα για να δουλεύουν 24 ώρες το 24ωρο. Θα σας τρελάνουν στον θόρυβο και θα γεμίσουν την καμπίνα σκόνη. Αγοράστε ένα Fan Tray με ενσωματωμένο Θερμοστάτη (ή ένα ξεχωριστό Rackmount Thermostat 1U). Βάζετε τον αισθητήρα του ψηλά μέσα στην καμπίνα και του λέτε: "Αν η θερμοκρασία ξεπεράσει τους 30°C άναψε τους ανεμιστήρες, αν πέσει στους 26°C σβήσε τους".

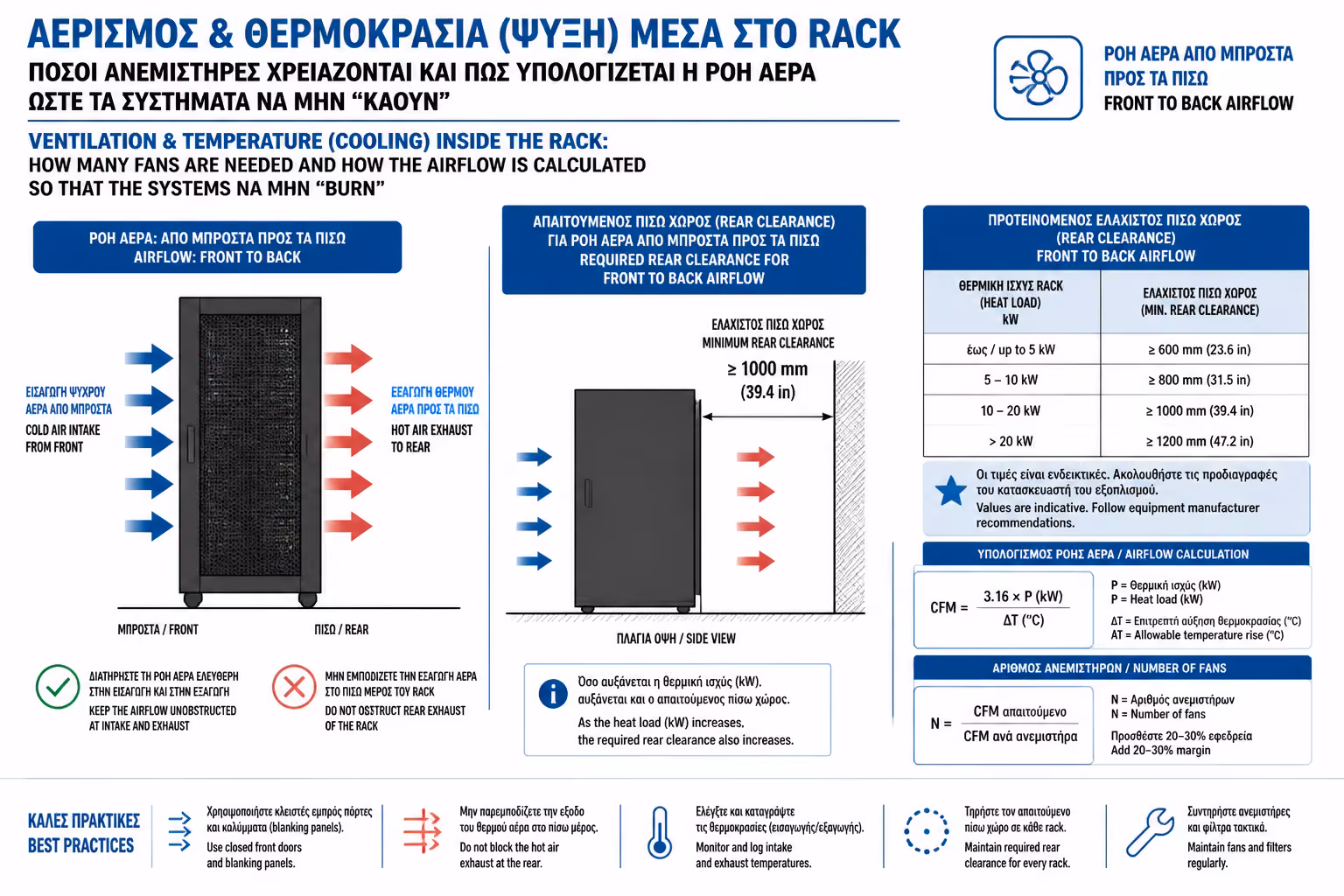

3. Η Αρχή του Front-to-Back Airflow
Ο επαγγελματικός IT εξοπλισμός (Managed Switches, Servers) είναι σχεδιασμένος με μια πολύ συγκεκριμένη γεωμετρία:
- Έχει τρύπες (εισαγωγής αέρα) στην πρόσοψη (μπροστά).
- Έχει μικρά ανεμιστηράκια που διώχνουν τον καυτό αέρα στην πλάτη (πίσω).
Για να δουλέψει αυτό σωστά, πρέπει ο αέρας να μπαίνει από την μπροστινή πόρτα του Rack, να διαπερνά τα μηχανήματα και να φεύγει από πίσω. Αν κολλήσετε το Rack σας εντελώς σε έναν τοίχο από την πίσω πλευρά, ο καυτός αέρας που βγάζει το Switch θα "χτυπήσει" στον τοίχο, θα κάνει αναστροφή (recirculation), και το Switch θα "αναπνεύσει" τον δικό του καυτό αέρα!
4. Το Μυστικό των Data Centers: Τα Τυφλά Πάνελ (Blanking Panels)
Εδώ είναι το σημείο που οι περισσότεροι "χάνουν" το παιχνίδι του airflow. Έστω ότι έχετε ένα Rack 15U, αλλά έχετε βάλει μέσα μηχανήματα που πιάνουν μόνο τα 5U. Έχετε 10U εντελώς κενά.
Τι συμβαίνει; Όταν οι ανεμιστήρες οροφής ρουφάνε αέρα, ο αέρας "βαριέται" να περάσει μέσα από τα στενά κυκλώματα του Switch (που έχει αντίσταση). Αντίθετα, βρίσκει την τεράστια τρύπα των κενών 10U, μπαίνει από εκεί, και πάει κατευθείαν πάνω. Το Switch σας μένει χωρίς δροσερό αέρα (Airflow Bypass)!
Η Λύση: Σε κάθε ελεύθερο, κενό "U" της πρόσοψης, πρέπει υποχρεωτικά να βιδώσετε ένα Τυφλό Πάνελ (Blanking Panel). Είναι ένα φθηνό, μασίφ κομμάτι μέταλλο ή πλαστικό (1U ή 2U) που σφραγίζει το κενό. Με αυτόν τον τρόπο, αναγκάζετε τον φρέσκο αέρα να περάσει υποχρεωτικά μέσα από τις γρίλιες των μηχανημάτων σας. Ένα Rack με τυφλά πάνελ όχι μόνο ψύχεται 50% πιο αποδοτικά, αλλά φαίνεται και επαγγελματικά ολοκληρωμένο, κρύβοντας τα καλώδια που βρίσκονται στο βάθος.
Συνοψίζοντας
Το κυνήγι της χαμηλής θερμοκρασίας είναι η "ασφάλεια ζωής" του εξοπλισμού σας. Η σωστή ψύξη δεν σημαίνει απλώς να βάλουμε όσους περισσότερους ανεμιστήρες μπορούμε. Σημαίνει να ελέγξουμε τη διαδρομή του αέρα. Χρησιμοποιώντας ανεμιστήρες οροφής με θερμοστάτη, σεβόμενοι τη λογική "κρύο κάτω - ζέστη πάνω", και σφραγίζοντας τον κενό χώρο με τυφλά πάνελ, δημιουργούμε ένα μικροκλίμα που εξασφαλίζει ότι το δίκτυό σας δεν θα "κρασάρει" ποτέ καταμεσής του Αυγούστου.
Επόμενο Βήμα: Λύσαμε το πρόβλημα της θερμοκρασίας, αλλά υπάρχει ένας ακόμα πιο αόρατος "δολοφόνος" μέσα στην καμπίνα που ευθύνεται για ανεξήγητες βλάβες. Είναι ο ίδιος ο σχεδιασμός της καμπίνας που, αν δεν προσέξουμε, μπορεί να γίνει μια επικίνδυνη παγίδα ρεύματος.
Συνεχίζουμε στον κρισιμότερο οδηγό ασφαλείας: Σωστή Γείωση Rack (Bonding): Ο κρυφός κίνδυνος του στατικού ηλεκτρισμού για τον πανάκριβο IT εξοπλισμό σας και πώς γειώνεται σωστά η καμπίνα.
