Ισοδυναμική Σύνδεση (Bonding)
Είναι η σύνδεση όλων των μεταλλικών μερών του Rack μεταξύ τους (η πόρτα, τα πλαϊνά καπάκια, ο σκελετός). Σκοπός είναι να βεβαιωθούμε ότι κανένα κομμάτι μετάλλου δεν έχει διαφορετική ηλεκτρική τάση από τα άλλα.
Σωστή Γείωση Rack (Bonding): Ο κρυφός κίνδυνος του στατικού ηλεκτρισμού για τον πανάκριβο IT εξοπλισμό σας και πώς γειώνεται σωστά η καμπίνα
Έχετε στήσει το Rack, τα καλώδια είναι τέλεια οργανωμένα και οι ανεμιστήρες δουλεύουν αθόρυβα, κρατώντας το σύστημα δροσερό. Φαινομενικά, όλα είναι έτοιμα. Υπάρχει, όμως, ένας αόρατος, "σιωπηλός δολοφόνος" μέσα στην καμπίνα, ο οποίος ευθύνεται για το 50% των ανεξήγητων βλαβών στα δίκτυα: Ο στατικός ηλεκτρισμός και οι διαρροές ρεύματος.
Ένα Rack είναι, ουσιαστικά, ένα τεράστιο μεταλλικό κουτί γεμάτο με ηλεκτρονικά κυκλώματα υψηλής συχνότητας, τροφοδοτικά και ανεμιστήρες που στροβιλίζουν τον αέρα. Αν αυτό το μεταλλικό κουτί δεν γειωθεί σωστά, μετατρέπεται σε μια επικίνδυνη παγίδα τόσο για τα μηχανήματα όσο και για εσάς.
Ως μηχανικοί, θεωρούμε τη γείωση της καμπίνας ίσως το πιο κρίσιμο -και συχνότερα παραμελημένο- βήμα ασφαλείας. Πάμε να δούμε γιατί τα μηχανήματά σας κινδυνεύουν και πώς θα εφαρμόσετε τη σωστή ηλεκτρολογική προστασία (Bonding).

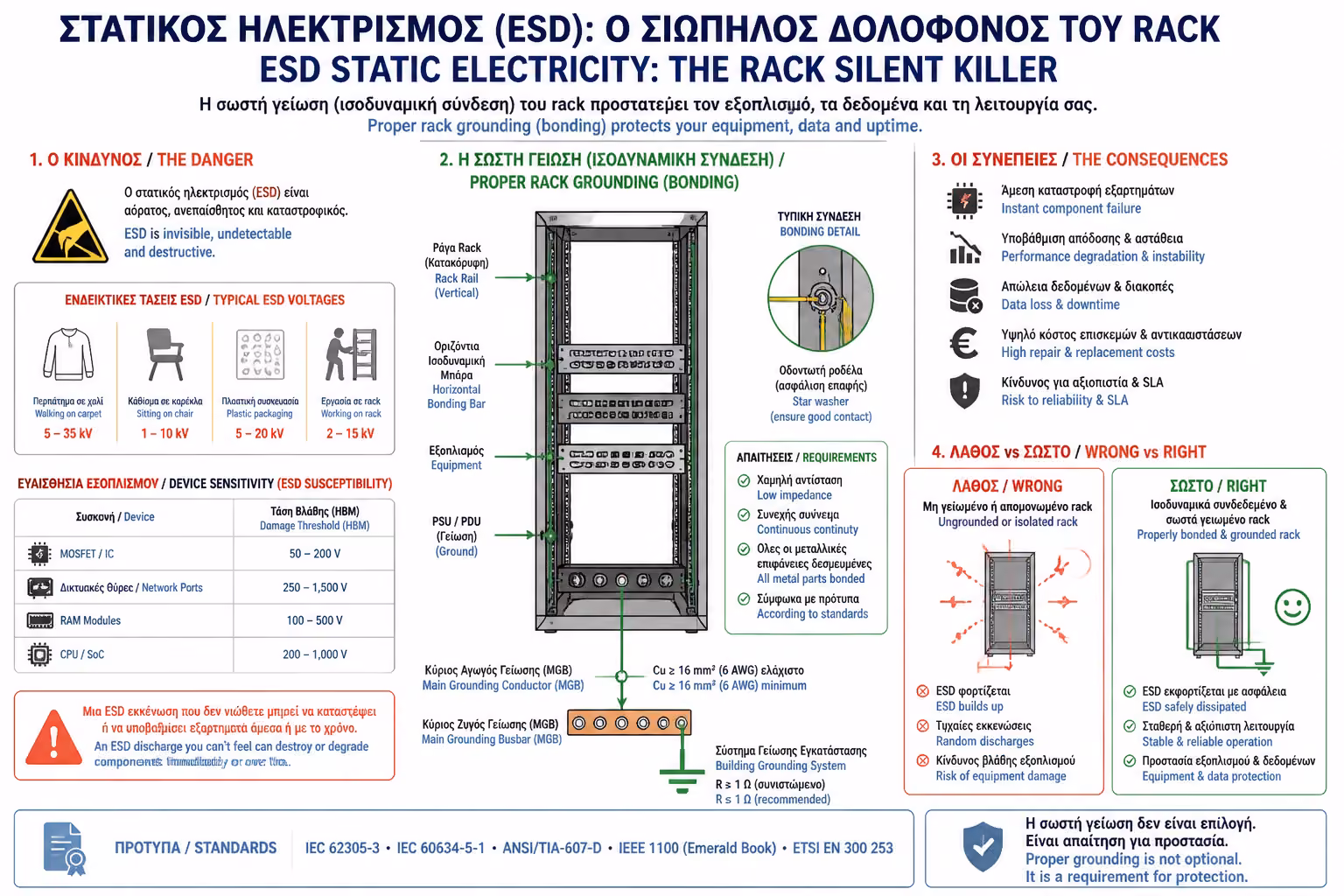

1. Ο Αόρατος Εχθρός: Πώς γεννιέται ο Στατικός Ηλεκτρισμός (ESD)
Σκεφτείτε τι συμβαίνει μέσα στο Rack σας:
- Η Τριβή του Αέρα: Οι ισχυροί ανεμιστήρες (του Switch, των Servers και της οροφής) ρουφάνε και σπρώχνουν αέρα 24 ώρες το 24ωρο. Ο ξηρός αέρας που τρίβεται πάνω στα μεταλλικά μέρη δημιουργεί τεράστια φορτία Στατικού Ηλεκτρισμού (Electrostatic Discharge - ESD).
- Τα Καλώδια UTP: Όταν τραβάτε και τακτοποιείτε δεκάδες μέτρα πλαστικών καλωδίων μέσα στους πλαστικούς οδηγούς, δημιουργείται στατικό φορτίο (το ίδιο φαινόμενο που κάνει τα μαλλιά μας να πετάνε όταν βγάζουμε ένα μάλλινο πουλόβερ).
- Διαρροές Τροφοδοτικών (Leakage Current): Τα τροφοδοτικά των Switches και των υπολογιστών συχνά "διαρρέουν" μικρά, ακίνδυνα (για τον άνθρωπο) ρεύματα προς το μεταλλικό τους σασί.
Αν το Rack δεν είναι γειωμένο, αυτό το ρεύμα εγκλωβίζεται πάνω στα μέταλλα της καμπίνας. Προσπαθώντας να βρει διέξοδο, συχνά "χτυπάει" τα πιο ευαίσθητα σημεία: τις θύρες του Switch ή τις μητρικές πλακέτες, καίγοντας τα ολοκληρωμένα κυκλώματα ακαριαία, χωρίς να πέσει καμία ασφάλεια στον πίνακα του σπιτιού!

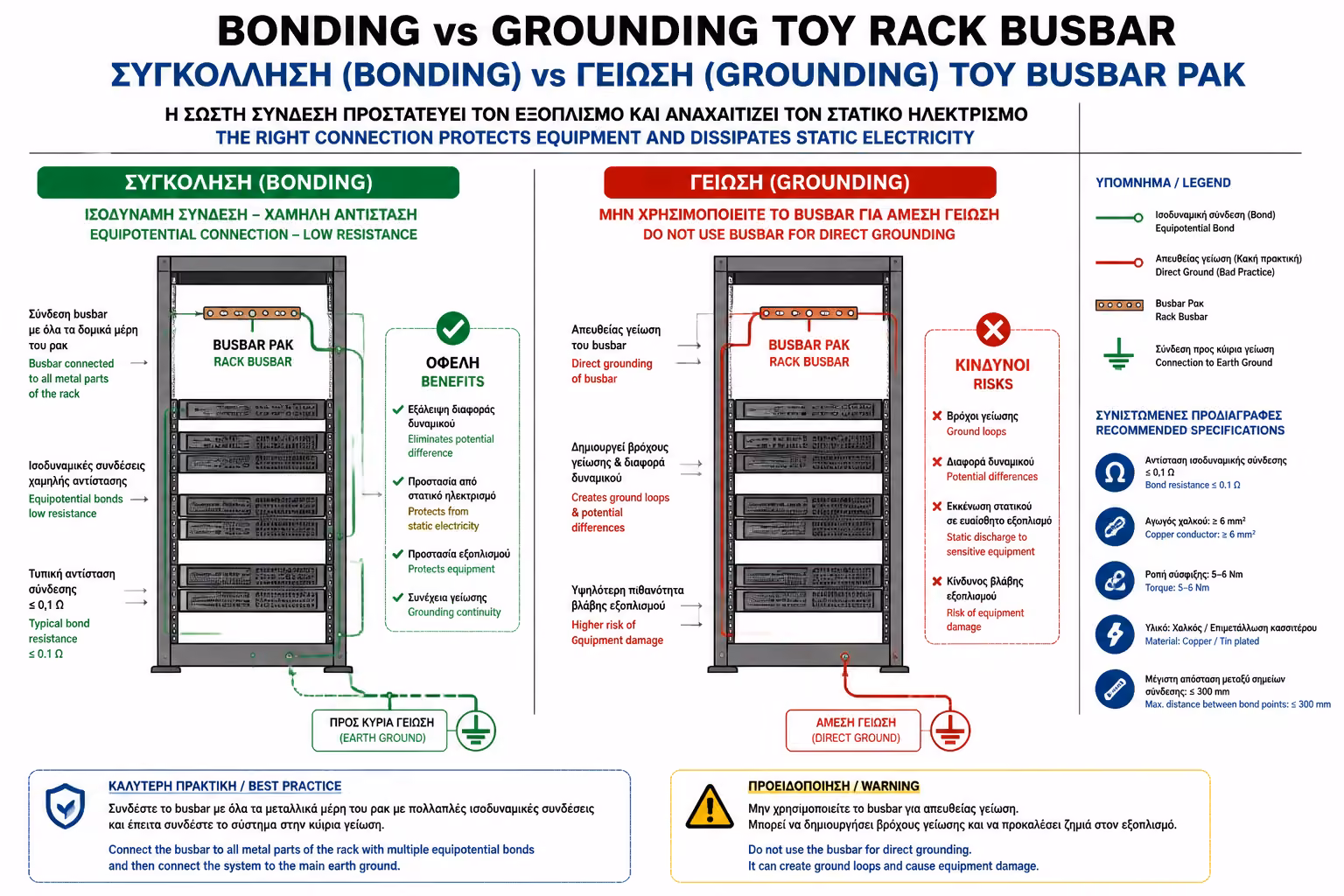

2. Γείωση (Grounding) vs. Ισοδυναμική Σύνδεση (Bonding)
Στην ορολογία των δικτύων, χρησιμοποιούμε δύο διαφορετικούς (αλλά αλληλένδετους) όρους:
Γείωση (Grounding/Earthing)
Είναι η σύνδεση όλου αυτού του "ενοποιημένου" μεταλλικού Rack με την κεντρική γείωση του κτιρίου (τη θεμελιακή γείωση ή το τρίγωνο γείωσης στο χώμα), ώστε όλο το περιττό ρεύμα να απορροφηθεί με ασφάλεια από τη γη.

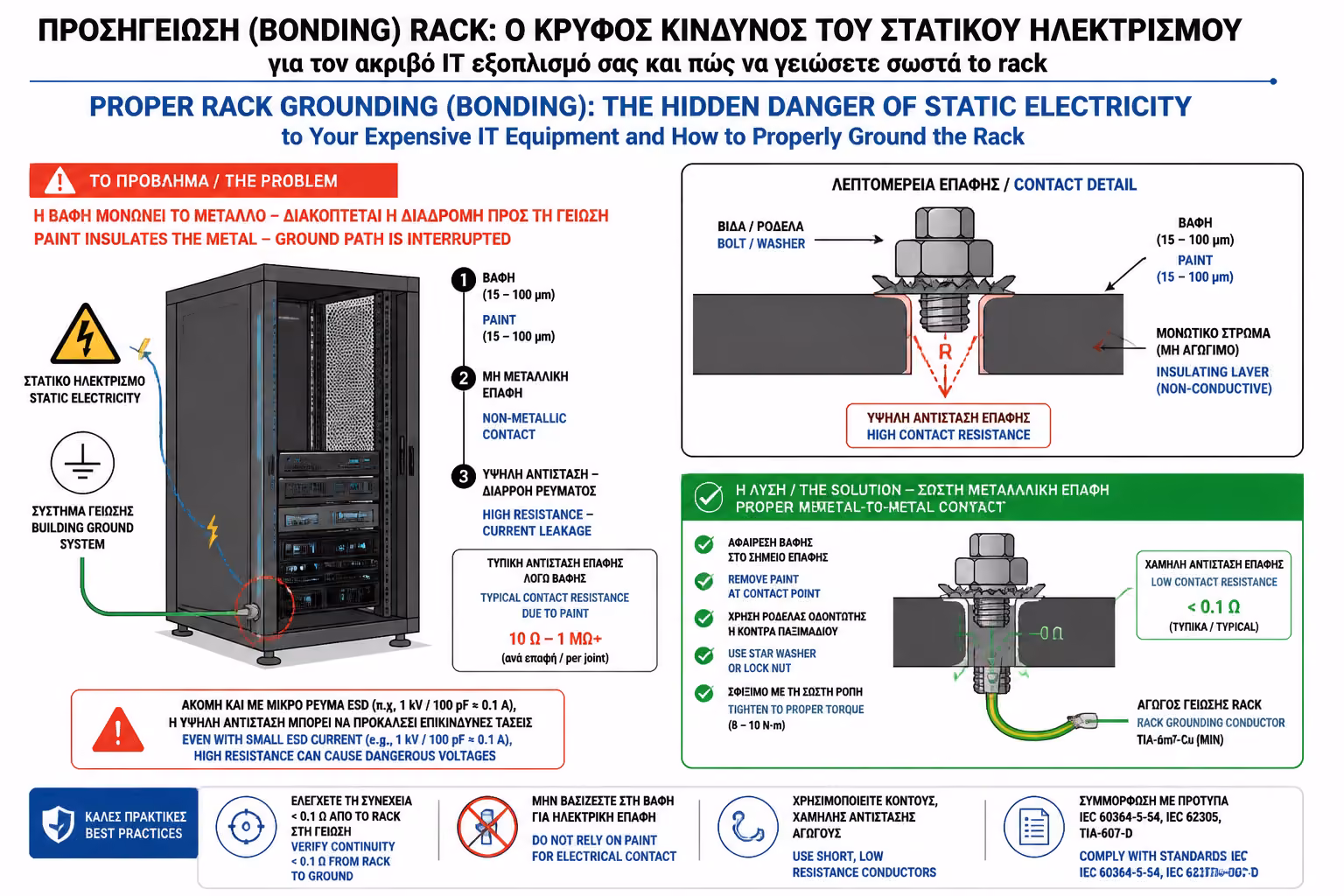

3. Η Παγίδα των Βαμμένων Μετάλλων
Πολλοί θεωρούν ότι επειδή το Switch ακουμπάει πάνω στις μεταλλικές ράγες του Rack (όταν το βιδώνουμε), έχει ήδη γειωθεί. Λάθος!
Τα Racks και τα μηχανήματα είναι βαμμένα στο εργοστάσιο με ηλεκτροστατική βαφή (Powder Coating). Αυτή η μαύρη ή γκρι μπογιά είναι εξαιρετικός μονωτής. Ακόμα και αν βιδώσετε ένα μηχάνημα σφιχτά στο Rack, το μέταλλο του μηχανήματος δεν ακουμπάει το μέταλλο του Rack, γιατί μεσολαβεί η μπογιά. Το ρεύμα δεν μπορεί να περάσει.
4. Πώς γίνεται η Σωστή Γείωση βήμα-βήμα
Για να είναι 100% ασφαλές το σύστημά σας, ακολουθήστε την παρακάτω επαγγελματική διαδικασία:
Βήμα 1: Τοποθέτηση Μπάρας Γείωσης (Copper Busbar)
Στο πίσω μέρος του Rack (συνήθως κατακόρυφα ή οριζόντια στο κάτω ράφι), βιδώνουμε μια γυμνή, χάλκινη μπάρα (Grounding Busbar). Αυτή η μπάρα είναι το "κέντρο συλλογής" όλων των ρευμάτων.
Βήμα 2: Το Bonding της Καμπίνας (Καλώδια Πόρτας)
Αν έχετε παρατηρήσει, οι καλές καμπίνες έρχονται με κάποια κοντά, κιτρινοπράσινα καλωδιάκια που έχουν "δαχτυλίδια" (ring terminals) στις άκρες. Πρέπει να συνδέσετε αυτά τα καλώδια για να ενώσετε τη γυάλινη μπροστινή πόρτα και τα πλαϊνά αποσπώμενα καπάκια με τον κύριο σκελετό του Rack. Στα σημεία που βιδώνουν αυτά τα καλώδια, τα εργοστάσια έχουν αφήσει το μέταλλο άβαφο (ή έχουν ειδικές βίδες με "δοντάκια" που ξύνουν την μπογιά) για να εξασφαλίσουν επαφή με το καθαρό μέταλλο.
Βήμα 3: Σύνδεση Μηχανημάτων στη Μπάρα
Κάθε επαγγελματικό Switch και Patch Panel έχει στο πίσω μέρος του μια μικρή βίδα με το σήμα της γείωσης (ένα συμβολάκι που μοιάζει με ανάποδο "T" με γραμμούλες). Τραβάτε ένα κιτρινοπράσινο καλώδιο από τη βίδα του Switch και το βιδώνετε πάνω στη χάλκινη Μπάρα Γείωσης (Busbar) που βάλατε στο Βήμα 1.
Βήμα 4: Η Σύνδεση με το Κτίριο (Η δουλειά του ηλεκτρολόγου)
Τέλος, η χάλκινη Μπάρα Γείωσης πρέπει να ενωθεί με τον ηλεκτρικό πίνακα του σπιτιού σας. Ο ηλεκτρολόγος θα τραβήξει ένα χοντρό καλώδιο γείωσης (π.χ. 6mm² ή 10mm² διατομή) από το Rack κατευθείαν στην μπάρα γείωσης του ηλεκτρικού πίνακα. Αυτός είναι ο "αυτοκινητόδρομος" που θα διώξει τον στατικό ηλεκτρισμό έξω από το σπίτι.

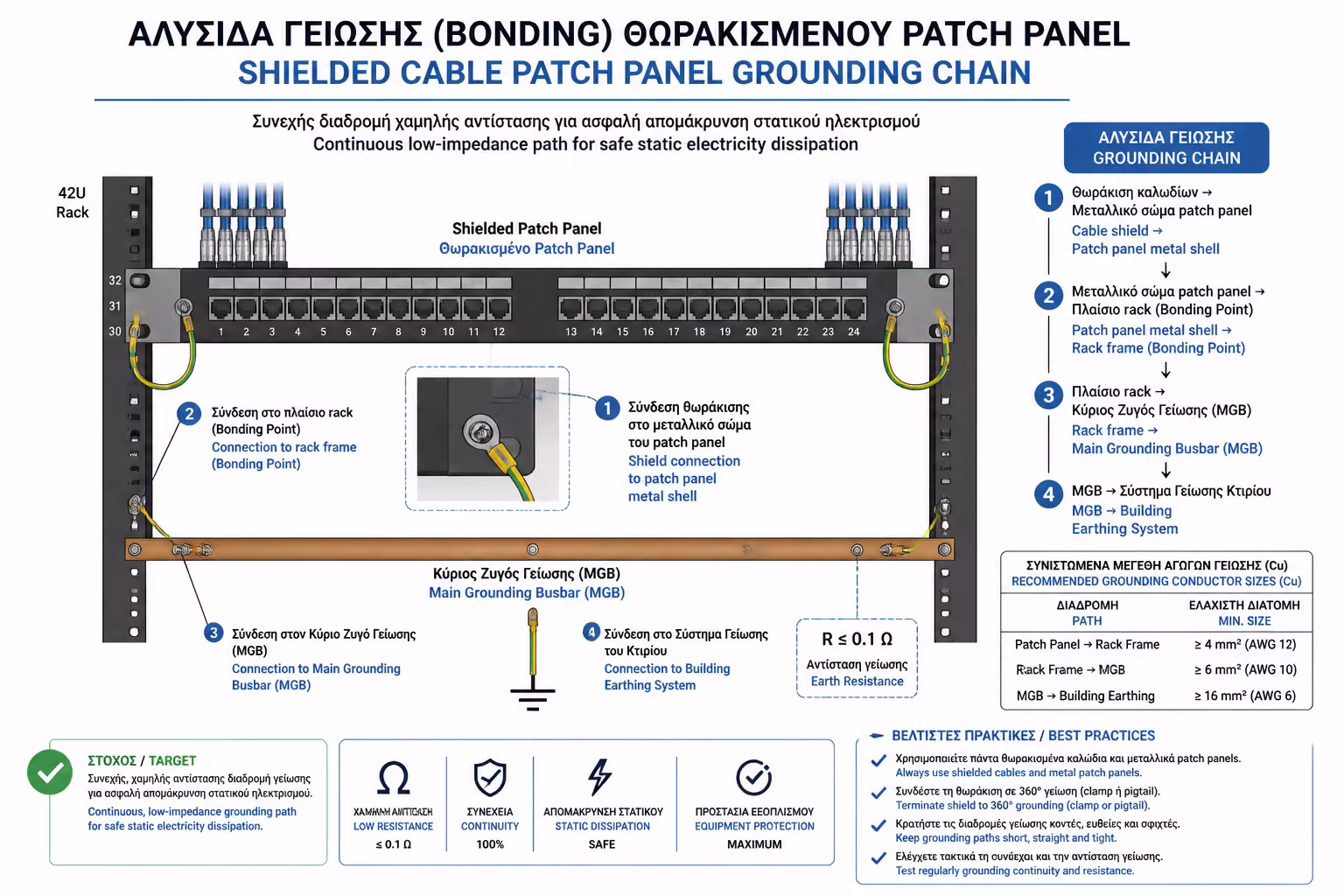

5. Ειδική Περίπτωση: Τα Θωρακισμένα Καλώδια (FTP/STP)
Αν θυμάστε από το άρθρο για το εξωτερικό Wi-Fi, τα καλώδια που βγαίνουν σε κήπους είναι θωρακισμένα (έχουν μεταλλικό φύλλο αλουμινίου και μεταλλικό βύσμα) για να διώχνουν τον κεραυνό.
Όταν αυτά τα μεταλλικά βύσματα κουμπώσουν στο Patch Panel σας, το μεταλλικό τους περίβλημα ακουμπάει στο μέταλλο του Patch Panel. Αν το Patch Panel δεν είναι αυστηρά γειωμένο (με το κιτρινοπράσινο καλώδιο στην μπάρα), η θωράκιση των εξωτερικών καλωδίων λειτουργεί σαν γιγάντια κεραία ραδιοφώνου! Αντί να απορρίπτει τις παρεμβολές (EMI), τις μαζεύει όλες από το περιβάλλον και τις "ρίχνει" κατευθείαν μέσα στο Switch σας, διαλύοντας το δίκτυο.
Συνοψίζοντας
Η γείωση του Rack δεν είναι προαιρετικό αξεσουάρ, είναι βασική απαίτηση φυσικής. Συνδέοντας όλα τα μεταλλικά μέρη (πόρτες, πλαϊνά, switches, patch panels) σε μια κοινή μπάρα γείωσης και οδηγώντας τη στη γη, δημιουργείτε έναν "αλεξίσφαιρο" κλωβό (Faraday Cage) που προστατεύει τα ηλεκτρονικά σας από τα καπρίτσια του ρεύματος, τις παρεμβολές των θωρακισμένων καλωδίων και τον αόρατο κίνδυνο του στατικού ηλεκτρισμού.
Επόμενο Βήμα: Λύσαμε το πρόβλημα των διαρροών και του στατικού ηλεκτρισμού, αλλά τι γίνεται όταν το ρεύμα της ΔΕΗ κοπεί εντελώς ή, ακόμα χειρότερα, παρουσιάσει υπερτάσεις; Αν η "καρδιά" του δικτύου σβήσει, χάνετε τις κάμερες, το Wi-Fi και την επικοινωνία.
Συνεχίζουμε με τον φύλακα άγγελο του εξοπλισμού σας: Εγκατάσταση UPS Μέσα στο Rack: Rackmount UPS vs. Tower – Πώς να προστατεύσετε τον δικτυακό σας πυρήνα από διακοπές ρεύματος.
