Network Switches (Unmanaged vs. Managed vs. PoE): Πώς να υπολογίσετε το συνολικό PoE Budget για να σηκώσει όλες τις κάμερες και τα APs σας

Όλα τα καλώδια UTP του σπιτιού σας έχουν τερματίσει όμορφα στο Patch Panel. Τώρα, πρέπει να συνδεθούν στον "εγκέφαλο" του τοπικού σας δικτύου (LAN): το Network Switch (Μεταγωγέας).

Αν το Router είναι η "πόρτα" που σας βγάζει στο ίντερνετ (στον έξω κόσμο), το Switch είναι ο "τροχονόμος" μέσα στο σπίτι σας. Αυτό αποφασίζει πώς θα μιλήσει η τηλεόραση με το NAS (σέρβερ), και το κινητό σας με την κάμερα.

Στην αγορά υπάρχουν Switches των 20€ και Switches των 2.000€. Η επιλογή του λάθος Switch όχι μόνο θα ρίξει την ταχύτητά σας, αλλά μπορεί να αφήσει τις κάμερες ασφαλείας σας χωρίς ρεύμα. Πάμε να αποκωδικοποιήσουμε τις κατηγορίες και να δούμε πώς οι μηχανικοί υπολογίζουν τις αντοχές τους.

1. Το "Μυαλό": Unmanaged vs. Managed Switches

Η πρώτη μεγάλη απόφαση είναι το επίπεδο ελέγχου που θέλετε να έχετε στο δίκτυό σας.

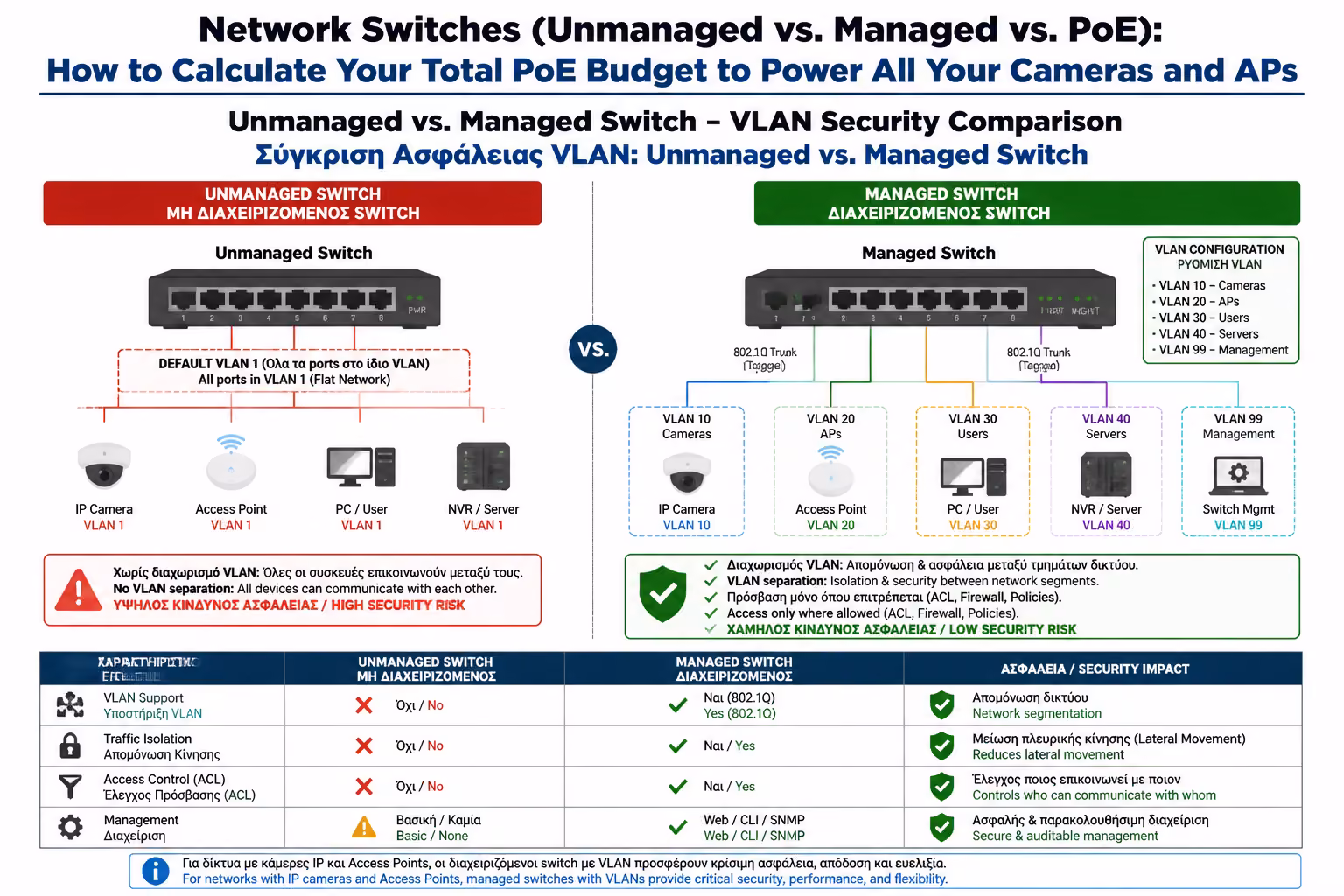

Εικονογράφηση για 1. Το "Μυαλό": Unmanaged vs. Managed Switches

A. Unmanaged Switches (Ο "Χαζός" Εργάτης)

Είναι τα φθηνά Switches που βρίσκετε παντού. Πώς λειτουργούν: Plug & Play. Τα βάζετε στην πρίζα, κουμπώνετε τα καλώδια και... δουλεύουν. Δεν έχουν μενού, δεν έχουν IP διεύθυνση, δεν παίρνουν καμία απολύτως ρύθμιση. Γιατί να τα επιλέξετε: Αν έχετε ένα πολύ απλό δίκτυο (π.χ. απλώς θέλετε να δώσετε ίντερνετ σε 4 υπολογιστές και 1 τηλεόραση), είναι υπέραρκετά. * Το Μειονέκτημα: Αν μια συσκευή (π.χ. μια χαλασμένη κάρτα δικτύου) αρχίσει να στέλνει σκουπίδια στο δίκτυο (Broadcast Storm), το Unmanaged Switch δεν θα καταλάβει τίποτα, θα μπλοκάρει και όλο σας το ίντερνετ θα "πέσει" μέχρι να το βγάλετε από την πρίζα.

Β. Managed Switches (Ο "Αυστηρός" Τροχονόμος)

Εδώ μπαίνουμε στον επαγγελματικό εξοπλισμό (IT Infrastructure). Τα Managed Switches έχουν δικό τους λειτουργικό σύστημα (συνήθως μπαίνετε σε αυτά μέσω Web Interface ή ενός Controller).

VLANs (Virtual LANs)

Αυτός είναι ο #1 λόγος που τα αγοράζουμε. Με τα VLANs μπορείτε να "κόψετε" το Switch σας σε πολλά, αόρατα, ξεχωριστά δίκτυα.

Παράδειγμα Ασφαλείας

Βάζετε όλες τις Κινεζικές IoT συσκευές και τις κάμερες στο "VLAN 2" (ώστε να μην έχουν καμία πρόσβαση στο ίντερνετ ή στους υπολογιστές σας), και τους υπολογιστές σας στο "VLAN 1". Αν ένας χάκερ παραβιάσει την κάμερα, δεν μπορεί να δει τα αρχεία του υπολογιστή σας!

Link Aggregation

Μπορείτε να ενώσετε 2 ή 3 καλώδια από το NAS σας προς το Switch, διπλασιάζοντας ή τριπλασιάζοντας την ταχύτητα μεταφοράς αρχείων.

Troubleshooting

Αν ένα καλώδιο έχει κοπεί, το Managed Switch σας λέει ακριβώς: "Στη θύρα 8, το καλώδιο είναι κομμένο στα 12 μέτρα".

2. Οι Ταχύτητες (Το Uplink Bottleneck)

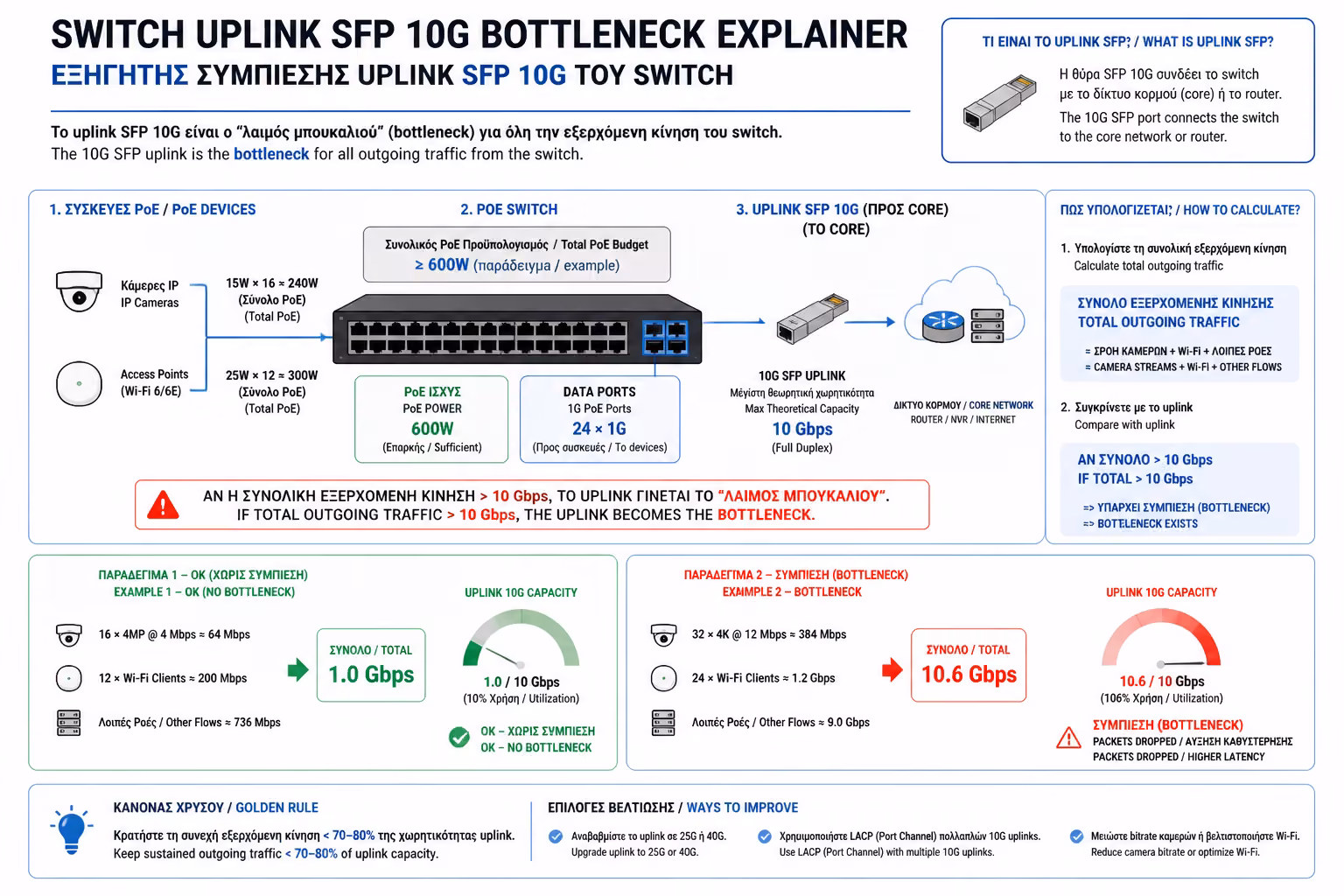

Εικονογράφηση για 2. Οι Ταχύτητες (Το Uplink Bottleneck)

Προφανώς, όλες οι θύρες (Ports) για τα δωμάτια πρέπει να είναι τουλάχιστον 1 Gigabit (1000 Mbps) ή, αν ακολουθήσατε τον οδηγό για το Wi-Fi 7, 2.5 Gigabit.

Υπάρχει όμως μια κρίσιμη θύρα: Το Uplink. Αυτή είναι η θύρα που ενώνει το Switch με το κεντρικό Router ή με ένα δεύτερο Switch. Αν έχετε ένα Switch 24 θυρών (Gigabit) και όλοι οι υπολογιστές κατεβάζουν αρχεία ταυτόχρονα, η μία γραμμή του 1 Gigabit προς το Router θα "μπουκώσει". Γι' αυτό, τα καλά Switches διαθέτουν Θύρες SFP ή SFP+ (υποδοχές για οπτικές ίνες ή ειδικά χάλκινα modules) οι οποίες λειτουργούν στα 10 Gigabit (10G), λειτουργώντας ως μια τεράστια "λεωφόρος" που δεν μπλοκάρει ποτέ.

3. PoE (Power over Ethernet): Ο Κίνδυνος του "Budget"

Όπως είδαμε στην Κατηγορία Γ, το Switch είναι αυτό που θα δώσει ρεύμα στις κάμερες και στις κεραίες Wi-Fi (Access Points) μέσω του καλωδίου UTP.

Το μεγαλύτερο λάθος που κάνουν οι αγοραστές είναι το εξής: Διαβάζουν στα χαρακτηριστικά "8-Port PoE Switch" και υποθέτουν ότι μπορούν να βάλουν πάνω 8 βαριές συσκευές (όπως Access Points Wi-Fi 6/7 ή PTZ κάμερες που γυρίζουν). Λάθος. Εδώ μπαίνει η έννοια του PoE Budget (Ο Συνολικός Προϋπολογισμός Ρεύματος). Το PoE Budget είναι η συνολική ισχύς (σε Watt) που μπορεί να βγάλει το τροφοδοτικό του Switch ταυτόχρονα σε όλες τις θύρες.

Τι συσκευές έχετε να συνδέσετε;

Συνολική Απαίτηση: 45 + 28 = 73textW. Budget του Switch: 60textW.

Το Αποτέλεσμα: Όταν πέσει το βράδυ, οι κάμερες θα ανάψουν τα υπέρυθρα λαμπάκια τους, θα ζητήσουν παραπάνω ρεύμα, το Switch θα "ξεμείνει" από ενέργεια, και η τελευταία κάμερα (ή το Wi-Fi) θα σβήσει απότομα!

Ο Κανόνας των Μηχανικών για το PoE Budget: Αθροίστε τη Μέγιστη Κατανάλωση (Max Power Consumption) όλων των PoE συσκευών που σκοπεύετε να συνδέσετε. Σε αυτό το νούμερο, προσθέστε ένα +20% ως περιθώριο ασφαλείας. Στο παραπάνω παράδειγμα (73W), έπρεπε να αγοράσετε ένα Switch με PoE Budget τουλάχιστον 90W ή 120W (π.χ. τα μεγαλύτερα 8-port switches της αγοράς δίνουν 130W έως 150W budget).

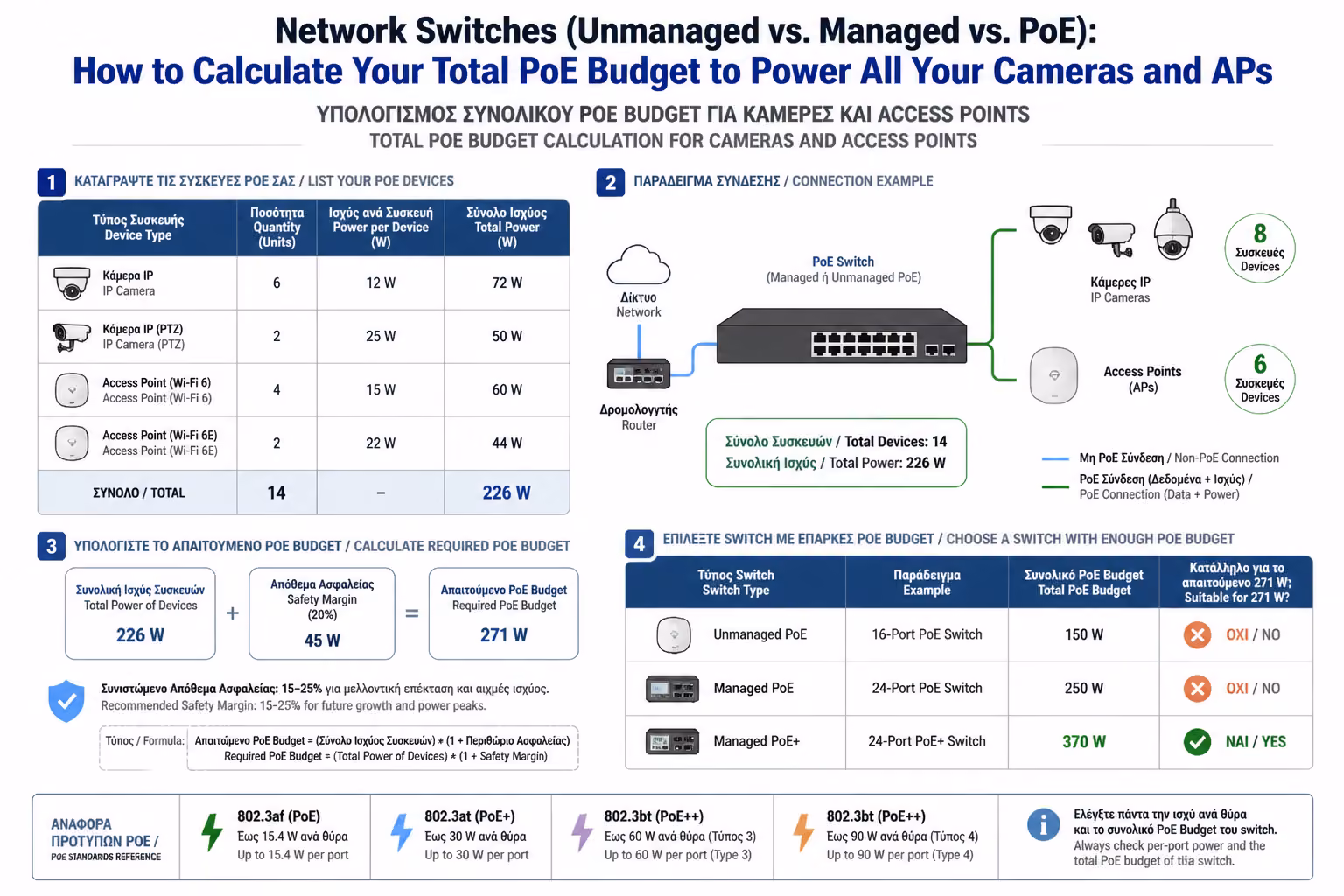

Εικονογράφηση για 3. PoE (Power over Ethernet): Ο Κίνδυνος του "Budget"

Πώς να κάνετε τον Υπολογισμό (Το Μαθηματικό Παράδειγμα)

Ας πούμε ότι βρήκατε ένα ωραίο, φθηνό 8-Port PoE+ Switch. Διαβάζετε τα μικρά γράμματα: Total PoE Budget: 60W.

3 x Wi-Fi 6 Access Points

Το καθένα ζητάει 15 Watt (Μέγιστο). 3 times 15 = 45textW.

4 x Κάμερες Ασφαλείας (IP Cameras)

Η καθεμία με τα υπέρυθρα LED (IR) το βράδυ ζητάει 7 Watt. 4 times 7 = 28textW.

Συνοψίζοντας

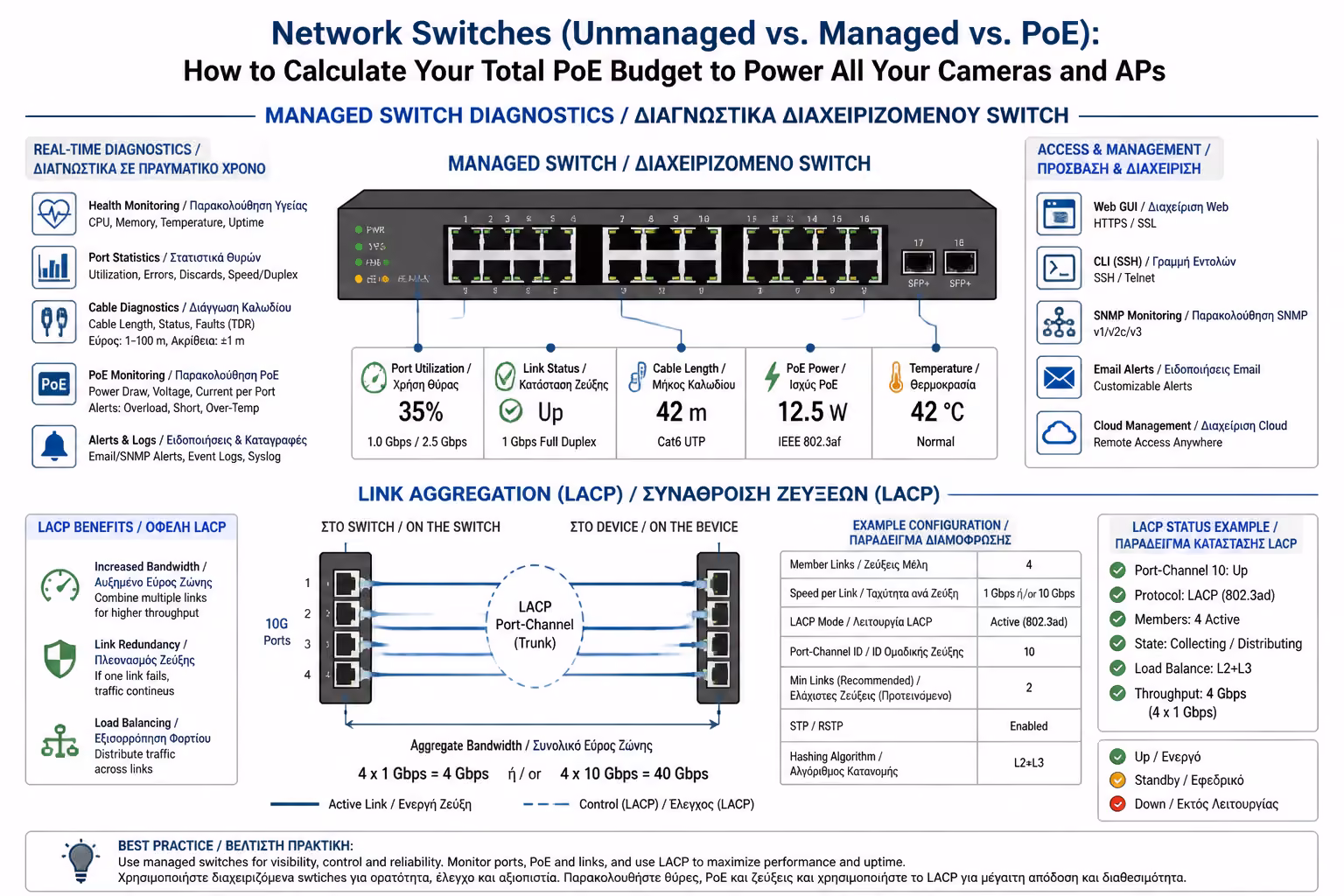

Εικονογράφηση για Συνοψίζοντας

Για ένα σύγχρονο, "έξυπνο" σπίτι, ένα Managed PoE+ Switch είναι πλέον η ελάχιστη βάση. Σας δίνει τη δυνατότητα να απομονώσετε επικίνδυνες συσκευές μέσω VLANs και να έχετε πλήρη έλεγχο στο τι συμβαίνει μέσα στα καλώδιά σας. Πριν κάνετε την αγορά, υπολογίστε αυστηρά το άθροισμα των Watts που καταναλώνουν οι κάμερες και οι κεραίες σας, αφήνοντας πάντα ένα "μαξιλαράκι" ασφαλείας στο PoE Budget για μελλοντικές προσθήκες.

Επόμενο Βήμα: Όλο αυτό το ρεύμα (PoE) και η επεξεργασία δεδομένων δημιουργούν κάτι πολύ επικίνδυνο για την καμπίνα σας: Τεράστια θερμότητα.

Συνεχίζουμε με ένα κρίσιμο κεφάλαιο για τη μακροζωία του εξοπλισμού σας: Εξαερισμός & Θερμοκρασία (Cooling) μέσα στο Rack: Πόσοι ανεμιστήρες χρειάζονται και πώς υπολογίζεται το airflow για να μην "καούν" τα συστήματα.
