Έχετε επιλέξει το σωστό Rack (Wall-mount ή Floor-standing), το έχετε βιδώσει στη θέση του και ο ηλεκτρολόγος έχει φέρει όλα τα καλώδια (Cat6a) από τις πρίζες του σπιτιού μέσα στην καμπίνα.
Τώρα έρχεται η στιγμή της σύνδεσης με το Switch (τον διανομέα του ίντερνετ). Εδώ συμβαίνει το πιο συνηθισμένο και επικίνδυνο "έγκλημα" των ερασιτεχνών εγκαταστατών: Παίρνουν το χοντρό καλώδιο που έρχεται από τον τοίχο, του "πατάνε" ένα αρσενικό βύσμα (RJ45) με μια πένσα, και το καρφώνουν απευθείας πάνω στο Switch.
Αυτή η πρακτική απαγορεύεται αυστηρά στη Δομημένη Καλωδίωση. Το σωστό δίκτυο απαιτεί τη χρήση ενός Patch Panel (Πίνακα Μικτονόμησης). Πάμε να δούμε γιατί τα "χύμα" καλώδια σκοτώνουν το δίκτυο και πώς το Patch Panel λειτουργεί ως η απόλυτη "ασπίδα" του συστήματός σας.

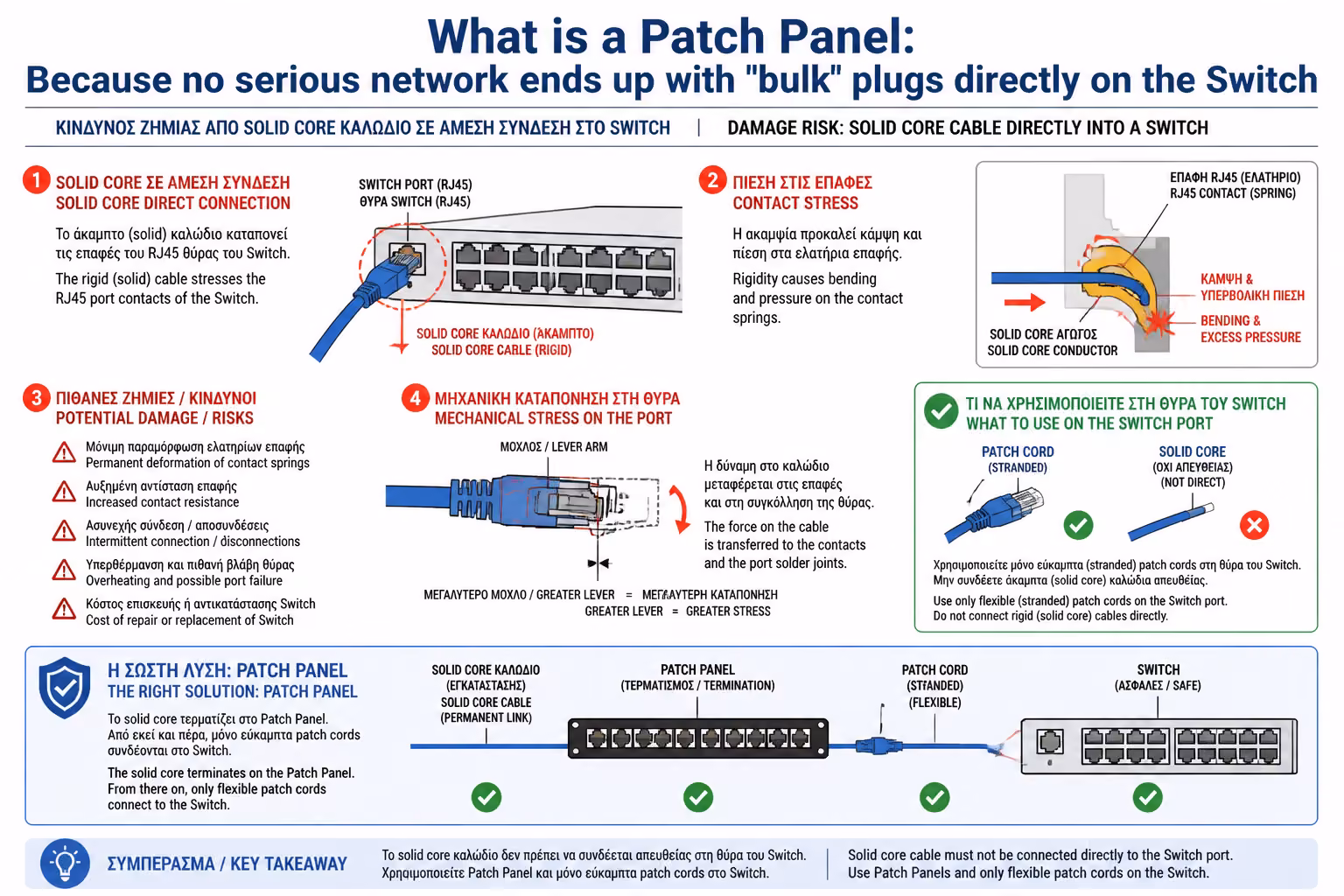

Για να καταλάβετε το πρόβλημα, πρέπει να κοιτάξετε τον ίδιο τον χαλκό.
Το καλώδιο που ρίχνουμε μέσα στους τοίχους (Installation Cable) έχει Συμπαγή Πυρήνα (Solid Core). Κάθε ένα από τα 8 μικρά καλωδιάκια του είναι ένα ενιαίο, χοντρό κομμάτι χαλκού.
Ο συμπαγής χαλκός είναι εξαιρετικός για μεγάλες αποστάσεις, αλλά είναι άκαμπτος και εύθραυστος. Δεν έχει σχεδιαστεί για να λυγίζει. Αν του βάλετε ένα αρσενικό βύσμα και το κουνήσετε 4-5 φορές δεξιά-αριστερά για να καθαρίσετε το Rack, ο χαλκός μέσα στο βύσμα θα "κουραστεί" και θα σπάσει.
Επειδή αυτά τα καλώδια είναι πολύ σκληρά, αν τα καρφώσετε απευθείας στο Switch, η φυσική τους τάση θα τραβάει συνεχώς την υποδοχή της συσκευής, με κίνδυνο να σπάσει η ευαίσθητη πλακέτα του πανάκριβου εξοπλισμού σας.

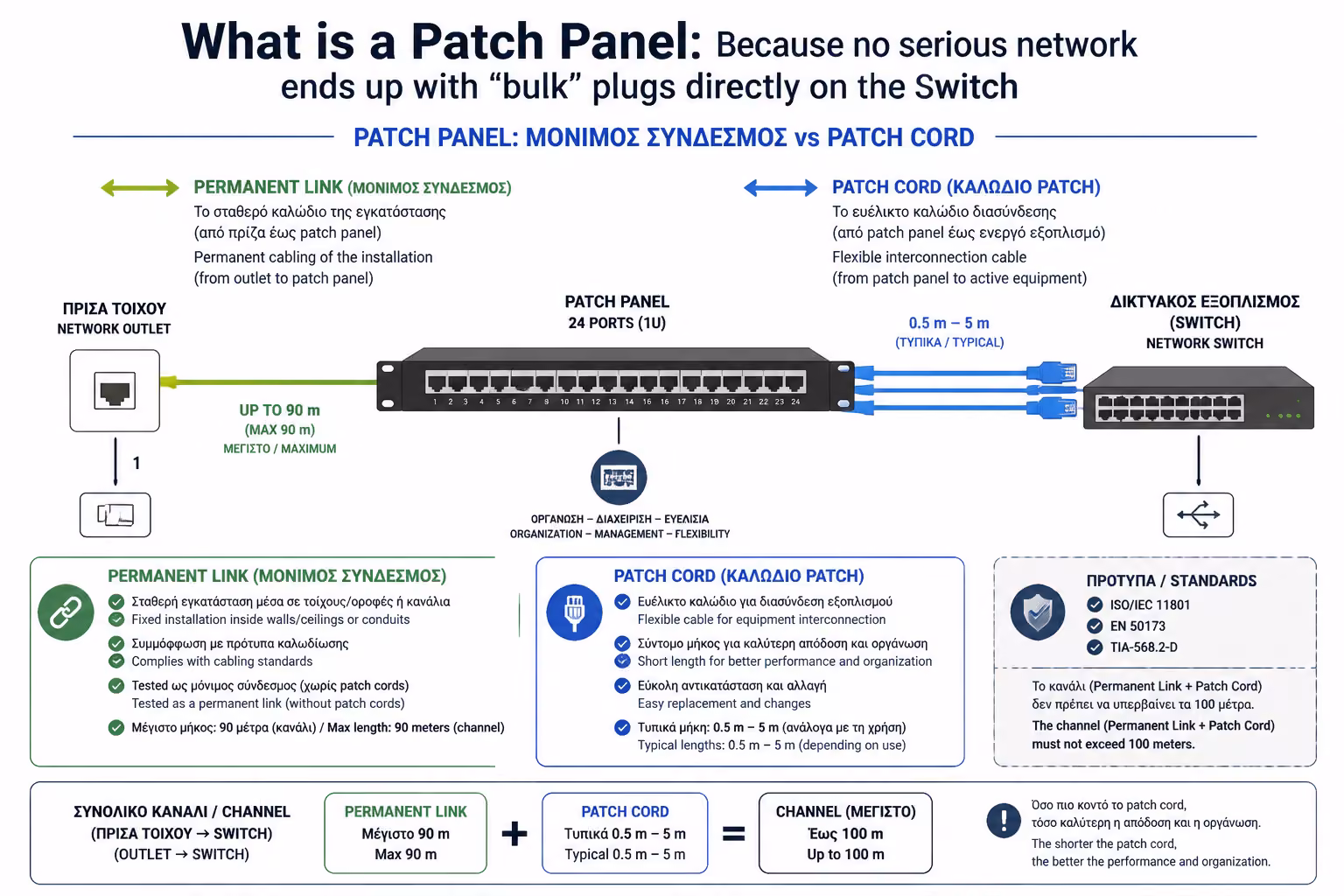

Το Patch Panel είναι ένα παθητικό, μεταλλικό πλαίσιο 19 ιντσών (1U ή 2U) που βιδώνεται μέσα στο Rack. Δεν μπαίνει στην πρίζα, δεν έχει λαμπάκια, δεν έχει "εγκέφαλο" και δεν δίνει ίντερνετ από μόνο του. Λειτουργεί καθαρά ως μηχανική γέφυρα.
Ο διαχωρισμός του δικτύου γίνεται σε δύο στάδια:
Η παρεμβολή αυτού του παθητικού πίνακα προσφέρει τεράστια πλεονεκτήματα που καθορίζουν τη βιωσιμότητα του δικτύου:
Αν σκοντάψετε πάνω σε ένα καλώδιο ή αν το τραβήξετε καταλάθος, θα χαλάσει μόνο το φθηνό, εύκαμπτο Patch Cord των 2€. Το πανάκριβο Switch σας και το μόνιμο καλώδιο μέσα στον τοίχο θα μείνουν απολύτως άθικτα.

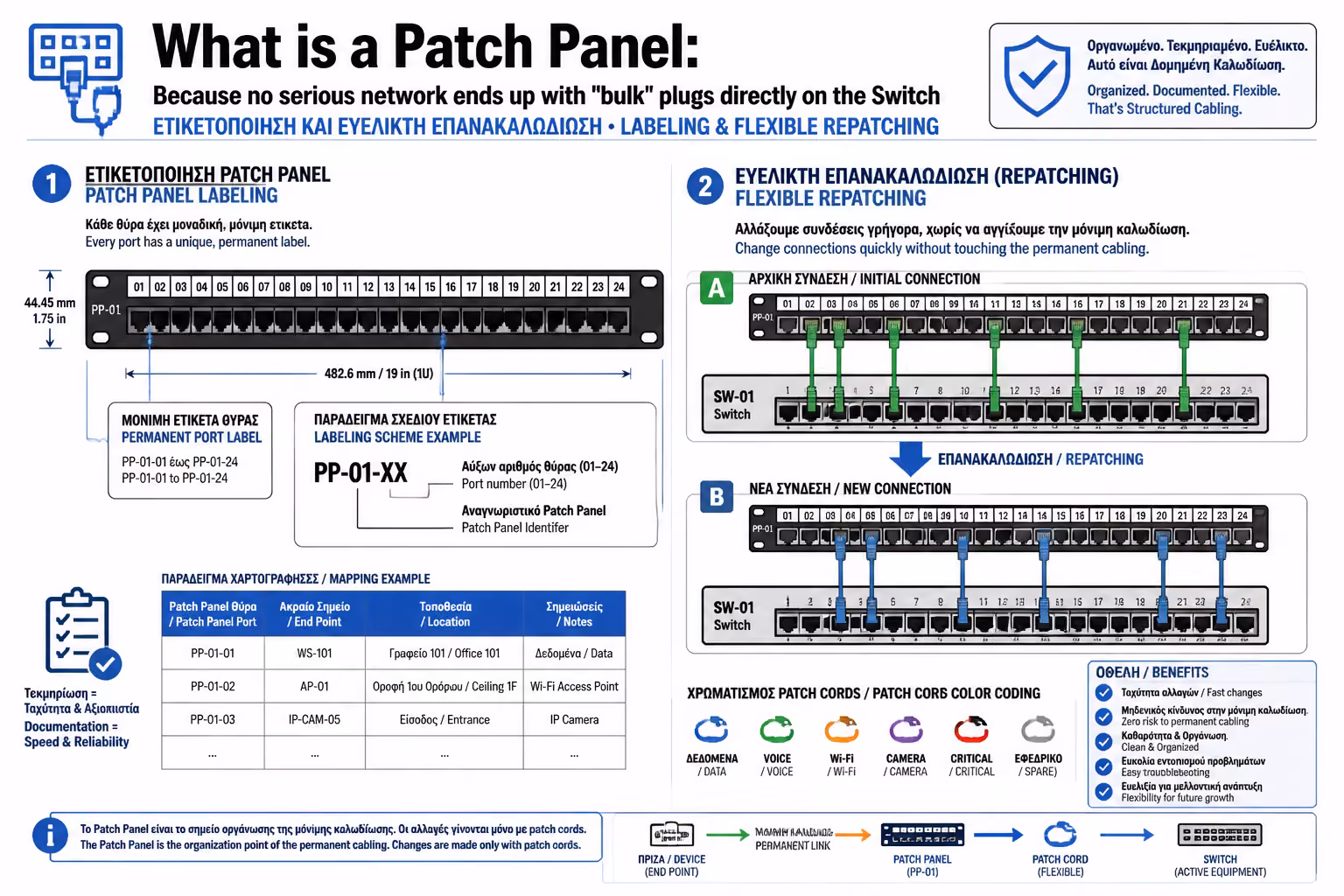

Έστω ότι η Πρίζα Νο. 5 (στο σαλόνι) έπαιρνε ίντερνετ από το Switch. Αποφασίζετε ότι πλέον θέλετε αυτή η πρίζα να λειτουργεί ως γραμμή για το σταθερό τηλέφωνο. Αν είχατε "χύμα" καλώδια, θα έπρεπε να κόβετε και να ξαναφτιάχνετε βύσματα. Με το Patch Panel, απλώς βγάζετε το μπροστινό εύκαμπτο καλωδιάκι (Patch Cord) από το Switch και το καρφώνετε στον πίνακα του τηλεφώνου. Διαδικασία 3 δευτερολέπτων.
Κάθε θύρα πάνω στο Patch Panel έχει έναν αριθμό (π.χ. 1 έως 24) και ένα μικρό λευκό πλαίσιο. Εκεί μπορείτε να γράψετε ακριβώς πού πάει το καλώδιο (π.χ. "Κάμερα Πισίνας" ή "TV Σαλονιού"). Αν δεν βάλετε Patch Panel, θα καταλήξετε με 24 όμοια καλώδια να κρέμονται, προσπαθώντας να μαντέψετε ποιο είναι ποιο.
Παλαιότερα, τα Patch Panels απαιτούσαν ένα ειδικό εργαλείο ("καρφωτικό") για να πιέσετε τα καλωδιάκια πάνω στην πλακέτα τους (τεχνολογία Punch-down). Αυτό ήταν δύσκολο, κι αν μια θύρα χαλούσε, έπρεπε να πετάξετε όλο το Panel.

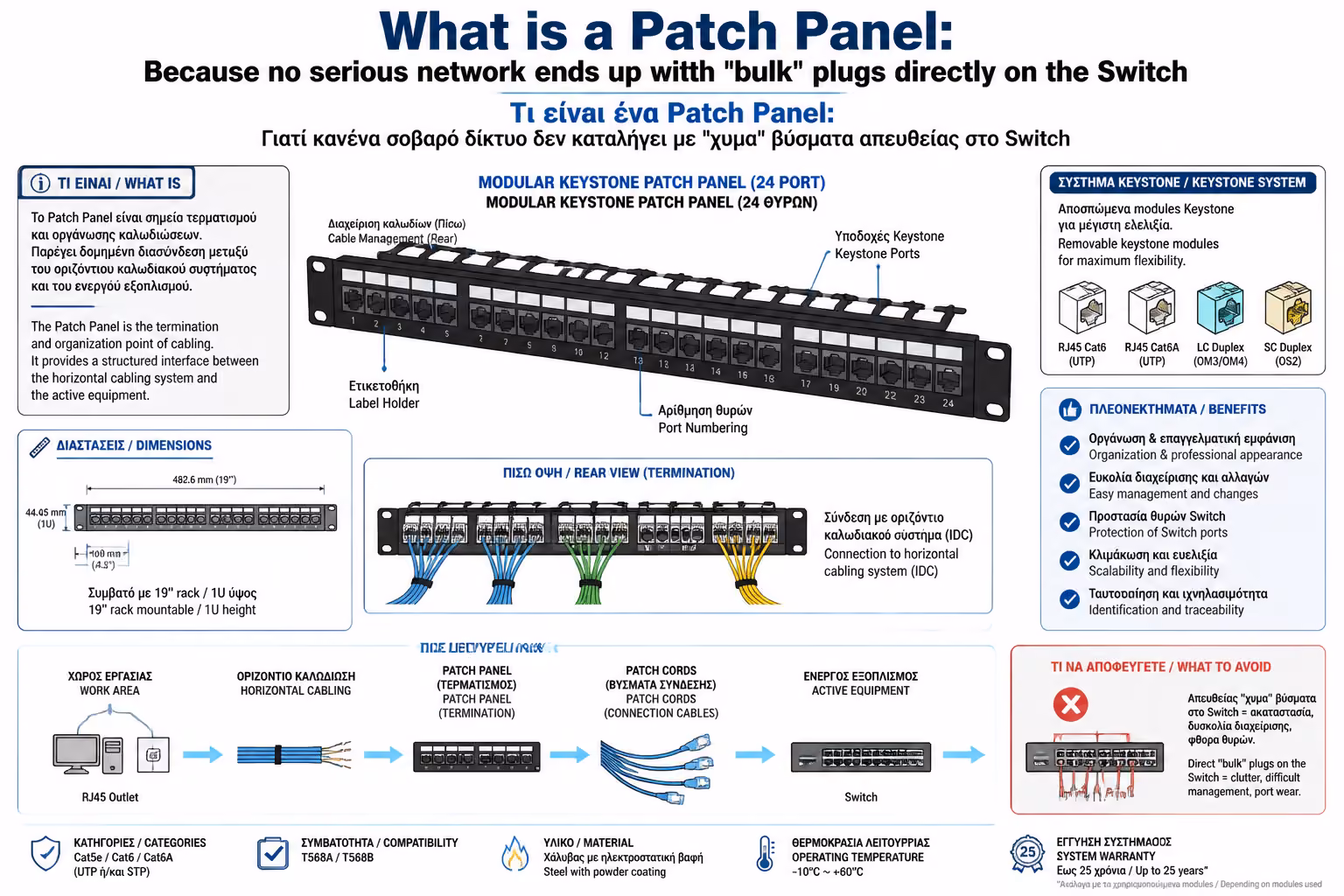

Σήμερα, χρησιμοποιούμε αποκλειστικά τα Άδεια / Αρθρωτά (Unloaded Modular) Keystone Patch Panels.
Αγοράζετε ένα άδειο μεταλλικό πλαίσιο με 24 τετράγωνες τρύπες. Στη συνέχεια, τερματίζετε το κάθε καλώδιο του τοίχου σε ένα μεμονωμένο "κυβάκι" (Keystone Jack). Τέλος, παίρνετε αυτό το κυβάκι και το "κουμπώνετε" (κλικ) μέσα στην άδεια τρύπα του Panel.
Αν μια θύρα χαλάσει, αλλάζετε μόνο το συγκεκριμένο κυβάκι. Επίσης, μπορείτε να αναμίξετε τεχνολογίες! Στο ίδιο Patch Panel μπορείτε να κουμπώσετε δίπλα-δίπλα 5 Keystones δικτύου (Cat6a), 2 Keystones για καλώδια τηλεόρασης (Ομοαξονικά/F-Type), και 1 Keystone για οπτική ίνα (LC).
Το Patch Panel είναι το σύνορο που χωρίζει τη στατική, αμετάβλητη αρχιτεκτονική του κτιρίου (τα καλώδια στους τοίχους) από τον δυναμικό, συνεχώς μεταβαλλόμενο κόσμο των ηλεκτρονικών συσκευών (το Switch και το Router). Δεν προσθέτει ταχύτητα στο δίκτυο, αλλά προσθέτει τάξη, αξιοπιστία και ασφάλεια. Μια καμπίνα χωρίς Patch Panel δεν είναι δίκτυο, είναι απλώς μια συλλογή από καλώδια που περιμένουν να χαλάσουν.
Επόμενο Βήμα: Έχουμε το Patch Panel και το Switch. Τώρα πρέπει να τα ενώσουμε χρησιμοποιώντας τα Patch Cords. Πώς θα το κάνουμε χωρίς να μοιάζει η καμπίνα μας με... μακαρονάδα;
Συνεχίζουμε στην τέχνη της τακτοποίησης: Cable Management στο Rack: Πώς να οργανώσετε τα καλώδια σαν επαγγελματίας (Οδηγοί, Velcro, Δέστρες, Patch cords ακριβούς μήκους).
