Πώς να "τερματίσετε" (Crimping) καλώδια Ethernet: Οδηγός DIY με βύσματα RJ45 (Pass-through vs. Standard) και χρήση πρέσας

Έχετε περάσει τα καλώδια (π.χ. Cat6) μέσα στους τοίχους και τώρα τα βλέπετε να κρέμονται γυμνά. Για να μπορέσετε να τα συνδέσετε στο Router σας, στο Switch ή σε μια κάμερα ασφαλείας, πρέπει να τους φορέσετε το κλασικό, διάφανο πλαστικό βυσματάκι. Η διαδικασία αυτή ονομάζεται "Τερματισμός" (Termination) ή στην αργκό των τεχνικών, "Φις" (Crimping).

Στο παρελθόν, το να φτιάξεις ένα καλώδιο Ethernet ήταν μια διαδικασία που απαιτούσε απόλυτη ακρίβεια και υπομονή, προκαλώντας συχνά εκνευρισμό στους αρχάριους όταν ένα από τα 8 μικροσκοπικά καλωδιάκια δεν έκανε καλή επαφή. Σήμερα, τα εργαλεία έχουν εξελιχθεί εντυπωσιακά.

Πάμε να δούμε τον εξοπλισμό που θα χρειαστείτε, το κόλπο που θα σας γλιτώσει από αμέτρητα λάθη, και τον διεθνή χρωματικό κώδικα που πρέπει να ακολουθήσετε ευλαβικά.

1. Τα Απαραίτητα Εργαλεία του Δικτυά

Για να κάνετε σωστή δουλειά, ξεχάστε τα μαχαίρια της κουζίνας και τα ψαλίδια. Θα χρειαστείτε ένα βασικό "Network Tool Kit" (το οποίο κοστίζει περίπου 20-30€):

  1. Απογυμνωτής Καλωδίων (Wire Stripper): Ένα μικρό, συνήθως κίτρινο εργαλείο που αφαιρεί το εξωτερικό πλαστικό περίβλημα του καλωδίου (μανδύα) χωρίς να κόψει τα εσωτερικά καλωδιάκια.
  2. Κόφτης Ακριβείας (Flush Cutter): Ένα μικρό κοφτάκι (πενσάκι) που κόβει απολύτως ίσια.
  3. Πρέσα Δικτύου (RJ45 Crimper): Το βαρύ εργαλείο. Με αυτό "ζουλάτε" το βύσμα για να καρφωθούν οι μεταλλικές επαφές (δοντάκια) πάνω στα καλώδια.
  4. Tester Καλωδίων (Cable Tester): Μια μικρή συσκευή με λαμπάκια (1 έως 8). Βάζετε τη μία άκρη του καλωδίου στη μία υποδοχή και την άλλη στην άλλη. Αν ανάψουν τα λαμπάκια με τη σωστή σειρά (1-1, 2-2 κ.ο.κ.), το καλώδιο είναι τέλειο.

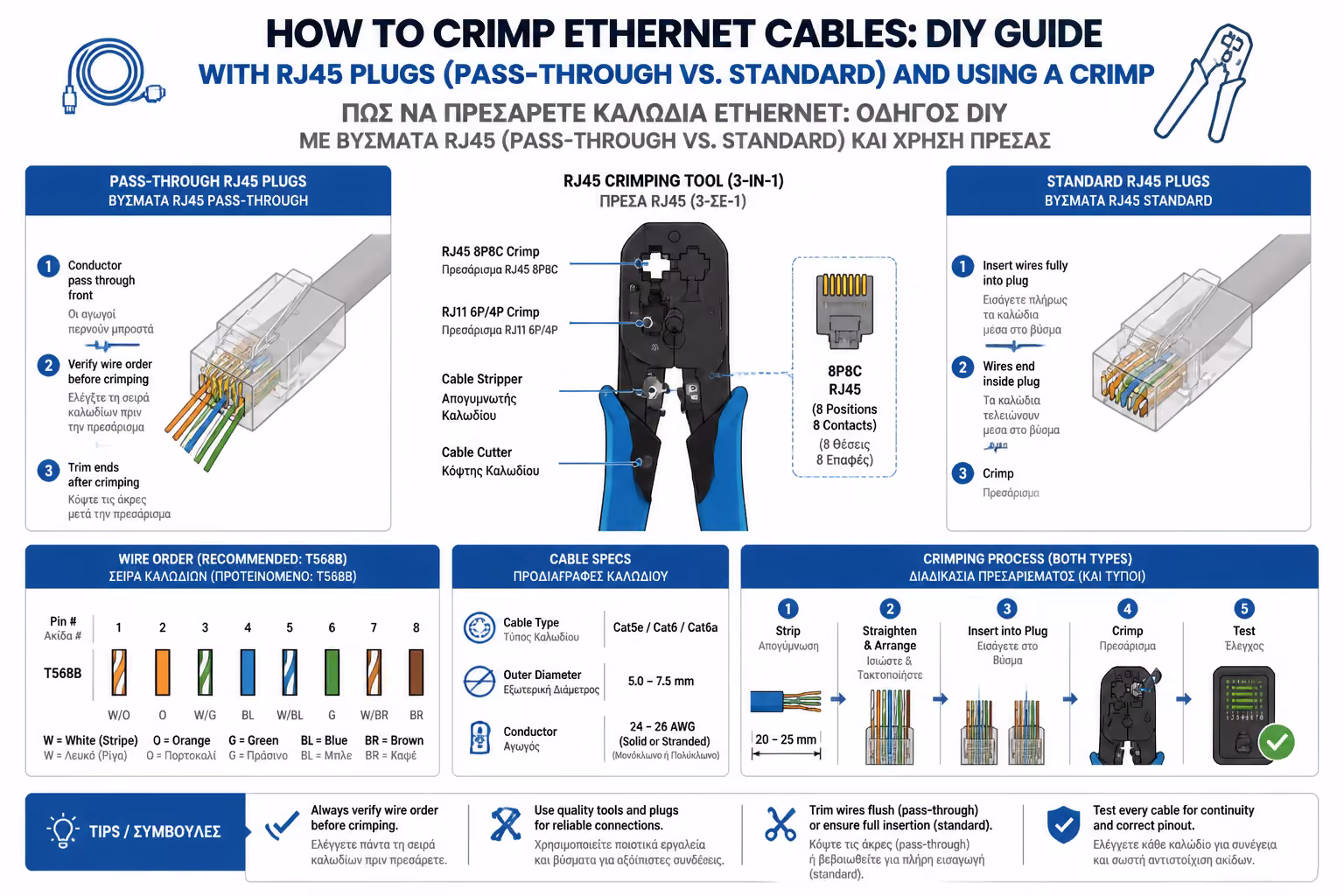

Εικονογράφηση για 1. Τα Απαραίτητα Εργαλεία του Δικτυά

2. Το Μεγάλο Μυστικό (Standard vs. Pass-through RJ45)

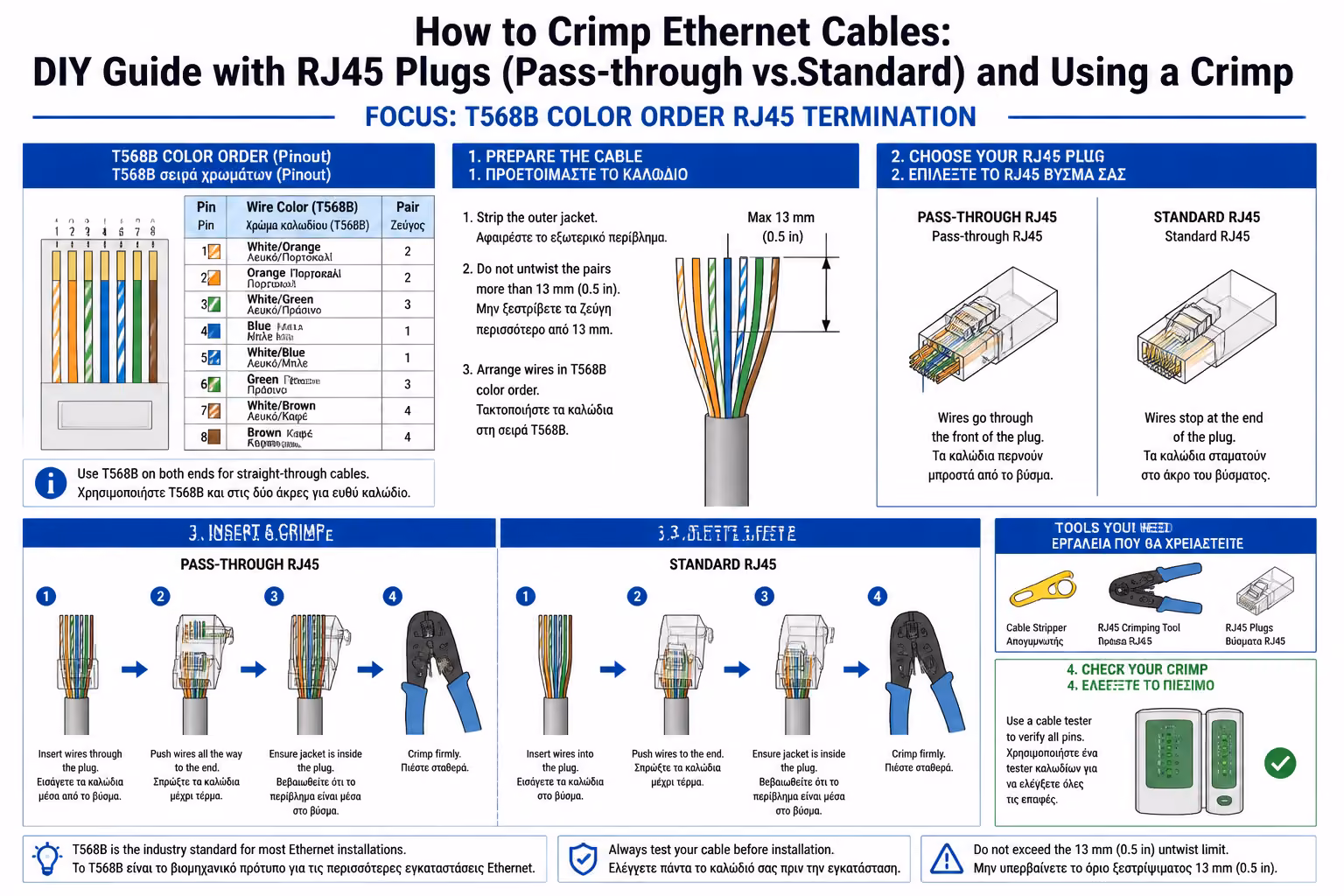

Εικονογράφηση για 2. Το Μεγάλο Μυστικό (Standard vs. Pass-through RJ45)

Όταν πάτε να αγοράσετε τα διάφανα βυσματάκια (RJ45), θα βρεθείτε μπροστά σε ένα τεράστιο δίλημμα που καθορίζει πόσο εύκολη θα είναι η ζωή σας:

Τα Παραδοσιακά Βύσματα (Standard/Closed End)

Είναι κλειστά μπροστά. Πρέπει να κόψετε τα 8 καλωδιάκια στο απόλυτα σωστό, ίσιο μήκος (περίπου 1.2 εκατοστά), να τα σπρώξετε μέσα στο βύσμα στα τυφλά, και να ελπίζετε ότι φτάνουν όλα μέχρι το τέρμα χωρίς να διπλώσουν. Απαιτούν τεράστια εμπειρία.

Τα Σύγχρονα Βύσματα (Pass-through RJ45)

Η σωτηρία του DIYer! Αυτά τα βύσματα έχουν τρύπες στο μπροστινό μέρος. Εσείς απλώς ισιώνετε τα καλώδια (τα αφήνετε μακριά) και τα περνάτε να βγουν έξω από το βύσμα. Έτσι, μπορείτε να ελέγξετε οπτικά αν η σειρά των χρωμάτων είναι σωστή πριν πατήσετε την πρέσα! (Προσοχή: Απαιτούν ειδική Pass-through Πρέσα, η οποία έχει μια λεπίδα που κόβει τα καλώδια που περισσεύουν ταυτόχρονα με το πρεσάρισμα).

3. Ο Χρυσός Κανόνας των Χρωμάτων: T568B

Αν ανοίξετε ένα καλώδιο UTP, θα δείτε 4 ζεύγη: Πορτοκαλί, Πράσινο, Μπλε, Καφέ (με τα αντίστοιχα λευκά-ριγέ τους). Δεν τα βάζουμε στη σειρά που μας αρέσει!

Στην Ευρώπη και την Αμερική, το απόλυτο στάνταρ είναι το T568B. Για να φτιάξετε ένα ίσιο καλώδιο (Straight-through), πρέπει και στις δύο άκρες του καλωδίου η σειρά (από τα αριστερά προς τα δεξιά, κοιτάζοντας το βύσμα με το "κλιπ" προς τα κάτω) να είναι η εξής:

  1. Άσπρο-Πορτοκαλί (Λευκό/Πορτοκαλί)
  2. Πορτοκαλί
  3. Άσπρο-Πράσινο (Λευκό/Πράσινο)
  4. Μπλε
  5. Άσπρο-Μπλε (Λευκό/Μπλε)
  6. Πράσινο
  7. Άσπρο-Καφέ (Λευκό/Καφέ)
  8. Καφέ

(Σημείωση: Προσέξτε ότι το Πράσινο ζεύγος "σπάει" και μπαίνει εκατέρωθεν του Μπλε ζεύγους. Αυτό δεν είναι τυχαίο, είναι σχεδιασμένο μαθηματικά για την αποφυγή παρεμβολών).

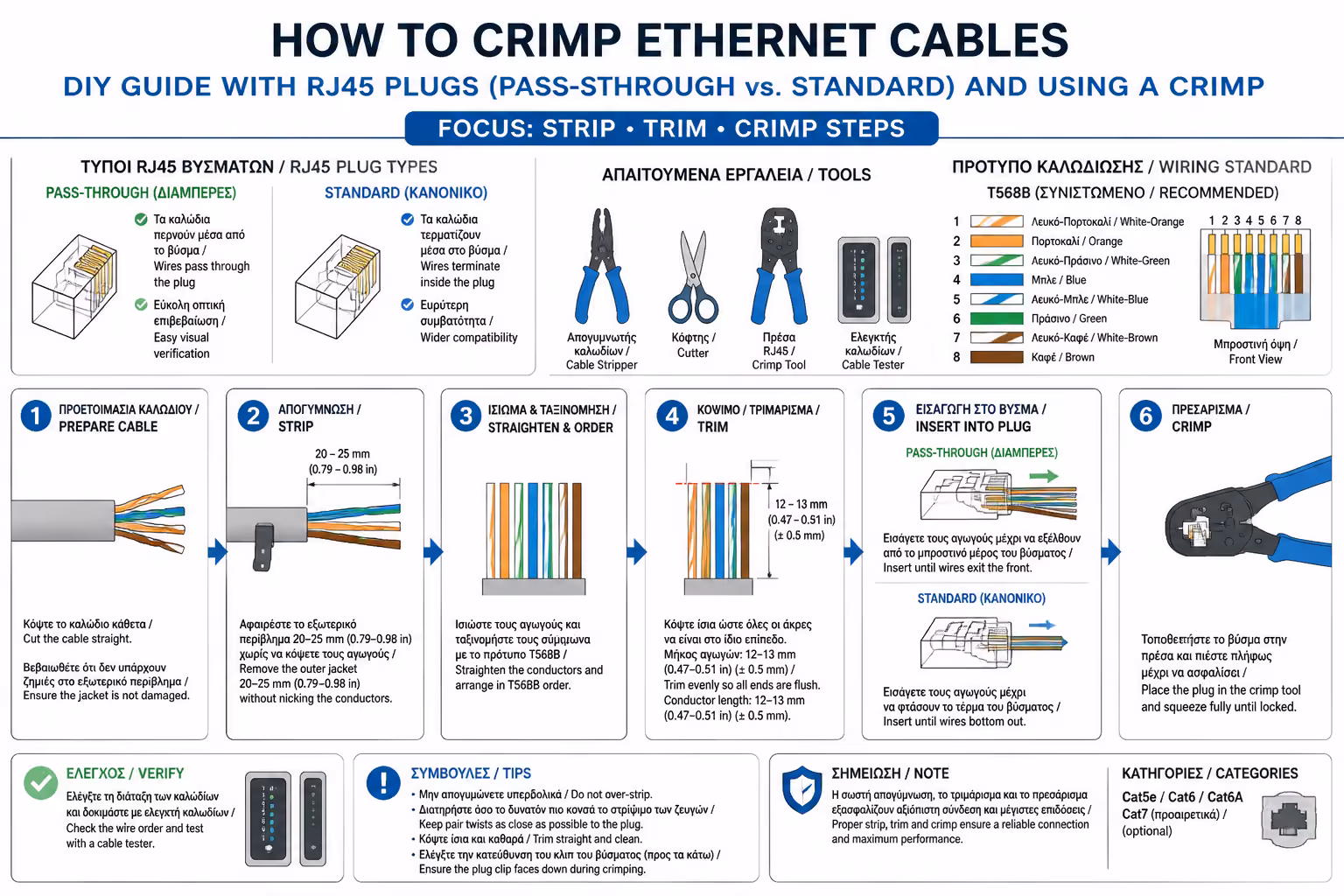

Εικονογράφηση για 3. Ο Χρυσός Κανόνας των Χρωμάτων: T568B

4. Η Διαδικασία Βήμα-Βήμα

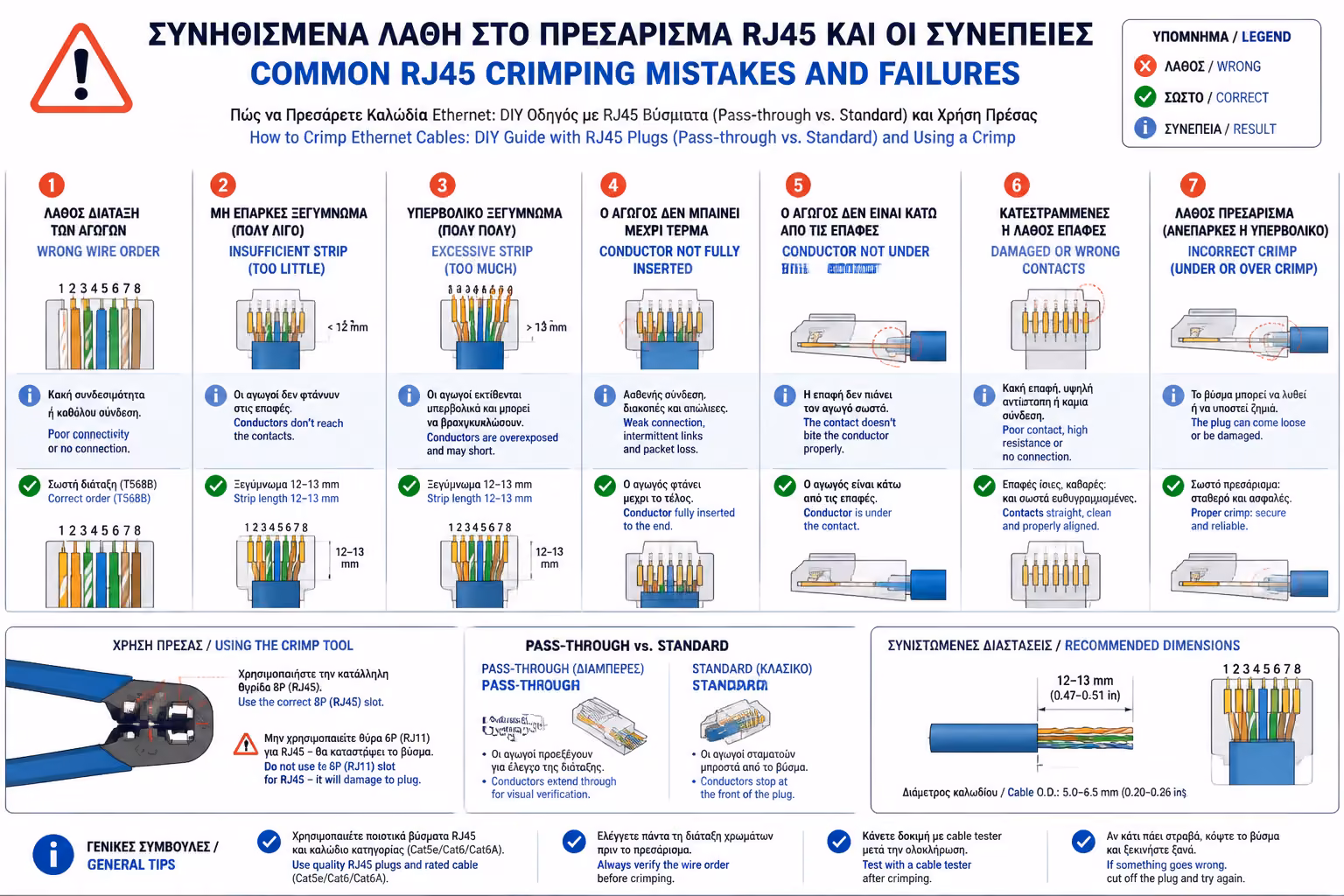

Εικονογράφηση για 4. Η Διαδικασία Βήμα-Βήμα

Εφόσον επιλέξατε Pass-through βύσματα, ακολουθήστε αυτά τα απλά βήματα:

  1. Απογύμνωση: Αφαιρέστε περίπου 4-5 εκατοστά από το εξωτερικό περίβλημα του καλωδίου χρησιμοποιώντας τον απογυμνωτή. Κόψτε τον κεντρικό πλαστικό σταυρό (αν υπάρχει, στο Cat6) και την κλωστή.
  2. Ξετύλιγμα και Ίσιωμα: Ξετυλίξτε τα 4 ζεύγη. Αυτό είναι το πιο σημαντικό βήμα. Ισιώστε τα καλωδιάκια με τα δάχτυλά σας τραβώντας τα, μέχρι να γίνουν απολύτως ίσια, σαν βελόνες.
  3. Διάταξη (T568B): Βάλτε τα καλώδια στη σωστή χρωματική σειρά (όπως αναφέραμε παραπάνω). Κρατήστε τα σφιχτά με τον αντίχειρα και τον δείκτη σας.
  4. Κόψιμο: Με τον κόφτη, κόψτε τις άκρες τους (υπό γωνία αν θέλετε, για να περάσουν πιο εύκολα στις τρύπες του Pass-through βύσματος).
  5. Εισαγωγή στο Βύσμα: Κρατώντας το βύσμα RJ45 με το πλαστικό κλιπ να κοιτάει προς το πάτωμα και τις χάλκινες επαφές να κοιτάνε εσάς, σπρώξτε τα καλώδια μέσα. Αφήστε τα να βγουν από την άλλη πλευρά.
  6. Έλεγχος και Πρεσάρισμα: Ελέγξτε ξανά τα χρώματα από την πάνω πλευρά του βύσματος. Σπρώξτε το καλώδιο τέρμα μέσα (ώστε το εξωτερικό περίβλημα να πιεστεί μέσα στο βύσμα για αντοχή). Βάλτε το βύσμα στην πρέσα και πατήστε με δύναμη μέχρι να ακούσετε το "κλικ" (η πρέσα θα κόψει τα περισσεύματα των καλωδίων αυτόματα).
  7. Testing: Κάντε το ίδιο και στην άλλη άκρη και περάστε το καλώδιο από το Tester. Αν τα λαμπάκια ανάψουν 1-8 με τη σειρά, συγχαρητήρια, μόλις φτιάξατε το δικό σας καλώδιο δικτύου!

Συνοψίζοντας

Η διαδικασία του τερματισμού δικτύου (Crimping) φαντάζει τρομακτική την πρώτη φορά, αλλά με τη χρήση Pass-through βυσμάτων και ακολουθώντας τον κανόνα του T568B, η καμπύλη εκμάθησης μειώνεται δραματικά. Αφιερώστε χρόνο στο σωστό ίσιωμα των καλωδίων (είναι το κλειδί της επιτυχίας) και δεν θα χρειαστεί να ξανακαλέσετε τεχνικό για ένα κομμένο καλώδιο.

Επόμενο Βήμα: Είδαμε πώς να φτιάχνουμε "αρσενικά" καλώδια με βύσματα (patch cords) για να συνδέσουμε το Router μας. Τι γίνεται όμως με τα καλώδια που βγαίνουν από τους τοίχους στα δωμάτια; Εκεί δεν βάζουμε βύσματα, αλλά πρίζες!

Συνεχίζουμε στον επόμενο οδηγό: Πρίζες Δικτύου (Keystone Jacks): Πώς να τις συνδέσετε σωστά στον τοίχο με βάση τα χρωματικά πρότυπα T568A vs. T568B.
