Οι εξωτερικές ηλεκτρολογικές εγκαταστάσεις είναι από τα πιο παραμελημένα σημεία μιας οικοδομής, παρότι εκτίθενται στα πιο σκληρά φορτία: νερό, χώμα, κρούσεις, εργαλεία κήπου, τρωκτικά και διαρκή υπεριώδη ακτινοβολία.
Αν το εξωτερικό δίκτυο σχεδιαστεί πρόχειρα στο τέλος του έργου, το αποτέλεσμα είναι πτώσεις ρελέ, κομμένα καλώδια και διαρροές ρεύματος. Ο σωστός σχεδιασμός πρέπει να είναι μηχανολογικός από την αρχή και όχι «ό,τι βολέψει» μετά τα φυτά και τα πλακάκια.
Το πιο σοβαρό λάθος στους ελληνικούς κήπους είναι να θάβονται απλά λευκά καλώδια ή ελαφριά σπιράλ λίγα εκατοστά κάτω από το χώμα. Αυτό σημαίνει ότι το πρώτο σκάψιμο για φύτευση ή η πρώτη δυνατή υγρασία μπορούν να μετατρέψουν την εγκατάσταση σε παγίδα.
Η σωστή υπόγεια εγκατάσταση απαιτεί ειδικό καλώδιο, προστατευτικό σωλήνα, ελεγχόμενο βάθος και καθαρή σήμανση ώστε όποιος επέμβει αργότερα στον κήπο να αντιληφθεί έγκαιρα ότι περνά ηλεκτρικό δίκτυο.
Για υπόγεια χρήση απαιτείται καλώδιο τύπου NYY ή ισοδύναμο βαρέως τύπου, με μαύρο περίβλημα και ενισχυμένη μόνωση για υγρασία, μηχανικές καταπονήσεις και υπεριώδη ακτινοβολία. Τα εσωτερικά καλώδια κατοικίας δεν προορίζονται για άμεση επαφή με το έδαφος.

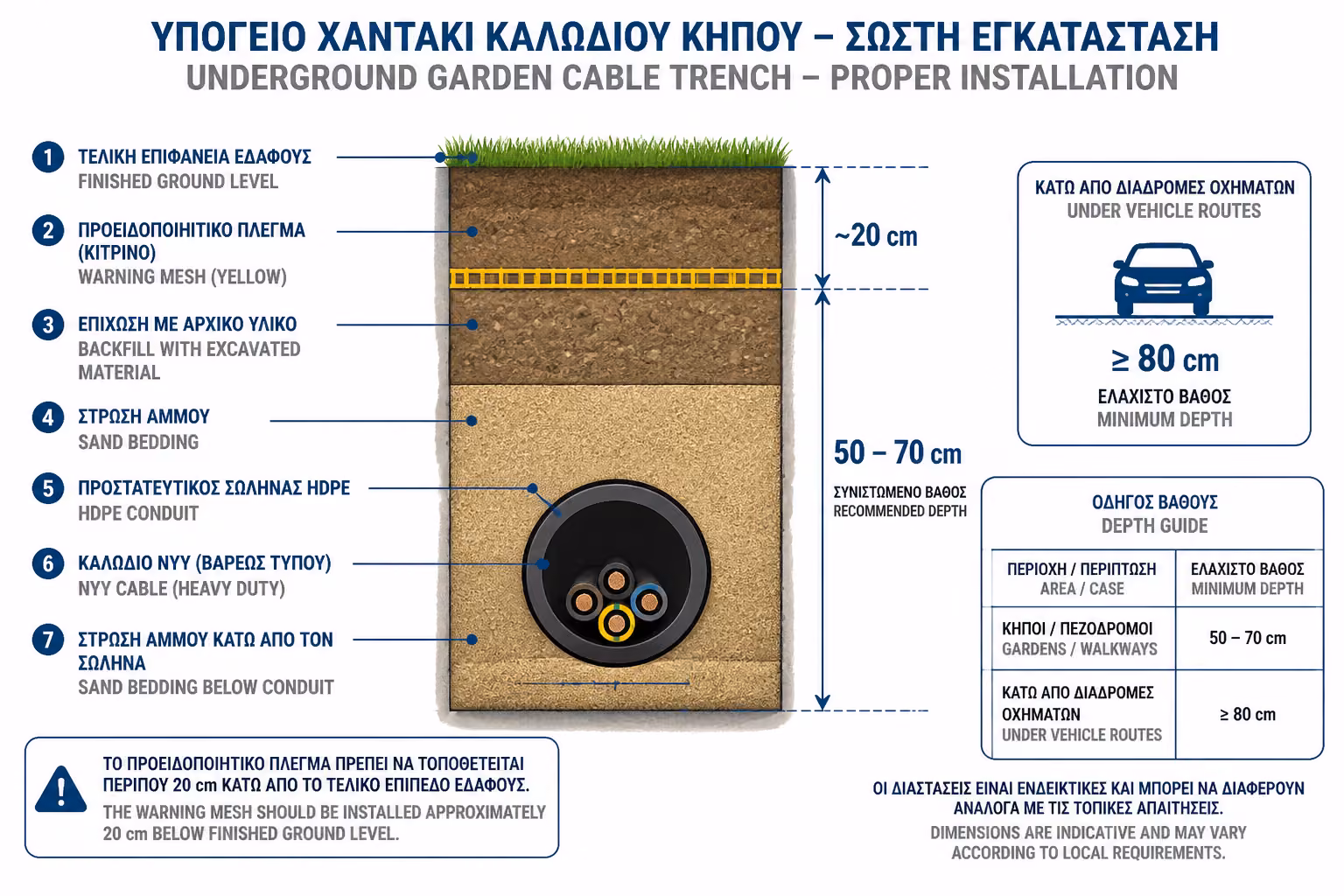

Το καλώδιο δεν μπαίνει ποτέ γυμνό στο χώμα. Περνά μέσα σε άκαμπτο ή ημιάκαμπτο σωλήνα HDPE διπλού τοιχώματος και θάβεται συνήθως στα 50 έως 70 εκατοστά. Κάτω από διελεύσεις οχημάτων το βάθος πρέπει να αυξάνεται αισθητά.
Ο σωλήνας πρέπει να εδράζεται πάνω σε καθαρή άμμο και να καλύπτεται ξανά με άμμο, ώστε να αποστραγγίζεται το νερό και να μη δέχεται αιχμηρές πιέσεις από πέτρες και μπάζα μέσα στο χαντάκι.
Περίπου 20 εκατοστά κάτω από την τελική στάθμη του εδάφους τοποθετείται χρωματιστό προειδοποιητικό πλέγμα. Έτσι ο επόμενος τεχνίτης θα συναντήσει πρώτα τη σήμανση και όχι κατευθείαν το καλώδιο με την τσάπα ή το τρυπάνι του.

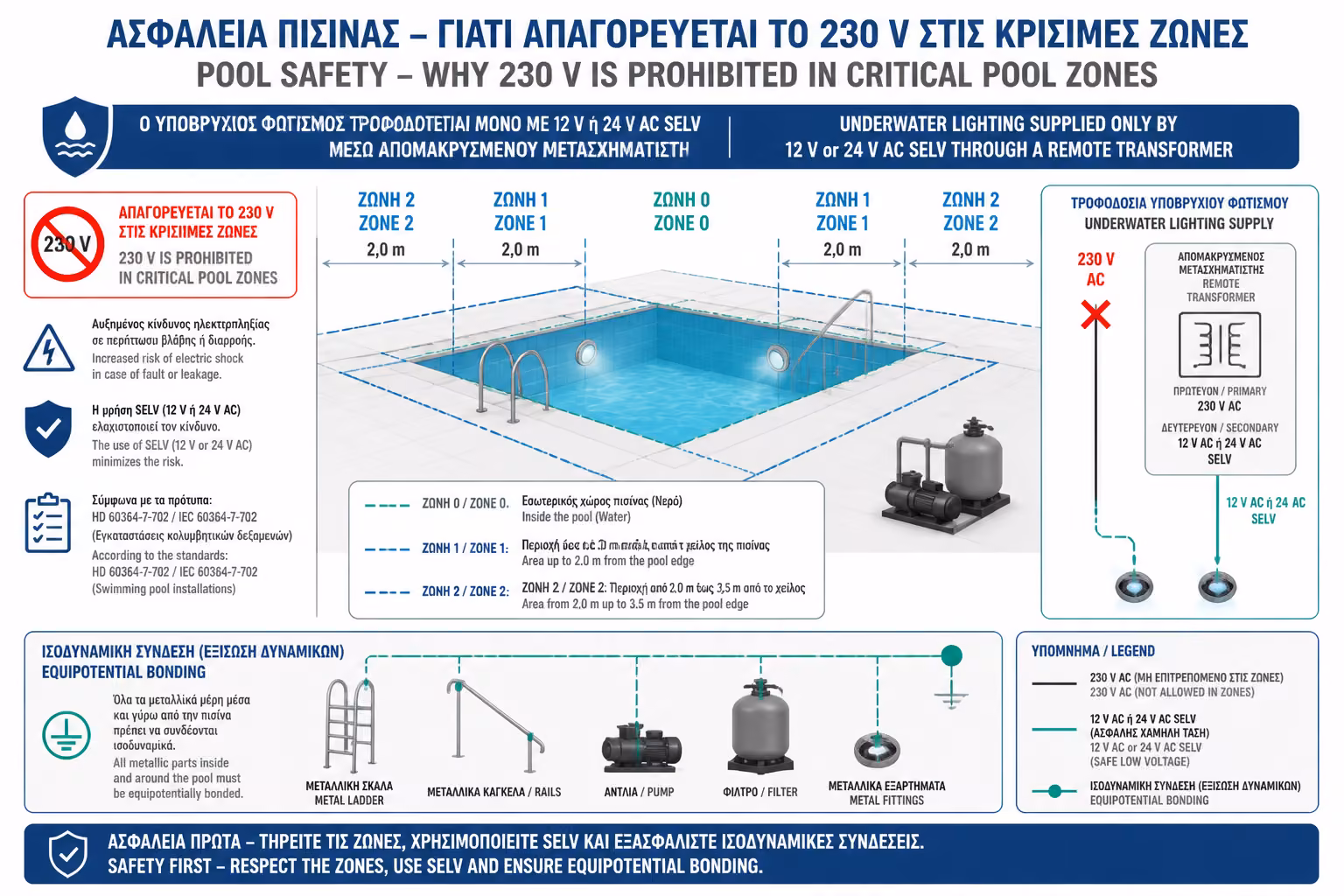

Η πισίνα είναι το πιο αυστηρά ρυθμιζόμενο εξωτερικό περιβάλλον, επειδή εκεί η επαφή σώματος, νερού και μετάλλου είναι άμεση. Οι ζώνες ασφαλείας και η γείωση δεν είναι τυπική υποχρέωση αλλά κρίσιμο ζήτημα ζωής.
Μέσα στην πισίνα και πολύ κοντά περιμετρικά της δεν επιτρέπονται κοινές παροχές 230V. Οι περιοχές αυτές αντιμετωπίζονται σαν ζώνες αυξημένου κινδύνου, όπου το λάθος υλικό ή η λάθος θέση μπορούν να οδηγήσουν σε θανατηφόρο συμβάν.
Τα υποβρύχια φωτιστικά πρέπει να λειτουργούν μόνο με πολύ χαμηλή τάση ασφαλείας, συνήθως 12V ή 24V AC. Ο μετασχηματιστής που κατεβάζει την τάση πρέπει να μένει εκτός ζωνών ασφαλείας, στο μηχανοστάσιο ή σε στεγανό πίνακα.
Σκάλες, μεταλλικές ράγες, σώματα φίλτρων και άλλα εκτεθειμένα μεταλλικά στοιχεία πρέπει να συνδέονται μεταξύ τους και με την κύρια γείωση. Έτσι μηδενίζονται επικίνδυνες διαφορές δυναμικού που μπορεί να περάσουν μέσα από τον κολυμβητή.
Ο εξοπλισμός τροφοδοσίας δεν πρέπει να τοποθετείται πρόχειρα κοντά στο νερό «για να βολεύει». Η θέση του πίνακα και των μετασχηματιστών είναι μέρος της μελέτης και καθορίζεται από αποστάσεις, στεγανότητα και προσβασιμότητα συντήρησης.
Στον εξωτερικό χώρο δεν αρκεί ένα ωραίο φωτιστικό ή μια κομψή πρίζα. Το υλικό πρέπει να αντιστοιχεί ακριβώς στη θέση του, γιατί άλλο είναι μια στεγασμένη βεράντα και άλλο ένα σποτ χαμηλά στο γκαζόν που δέχεται βροχή και νερό ποτίσματος καθημερινά.
Η στεγανότητα αφορά όχι μόνο το τελικό εξάρτημα αλλά και κάθε σημείο ένωσης, αφού η υγρασία μπαίνει συνήθως από τις πρόχειρες διακλαδώσεις και όχι από το ίδιο το φωτιστικό σώμα.

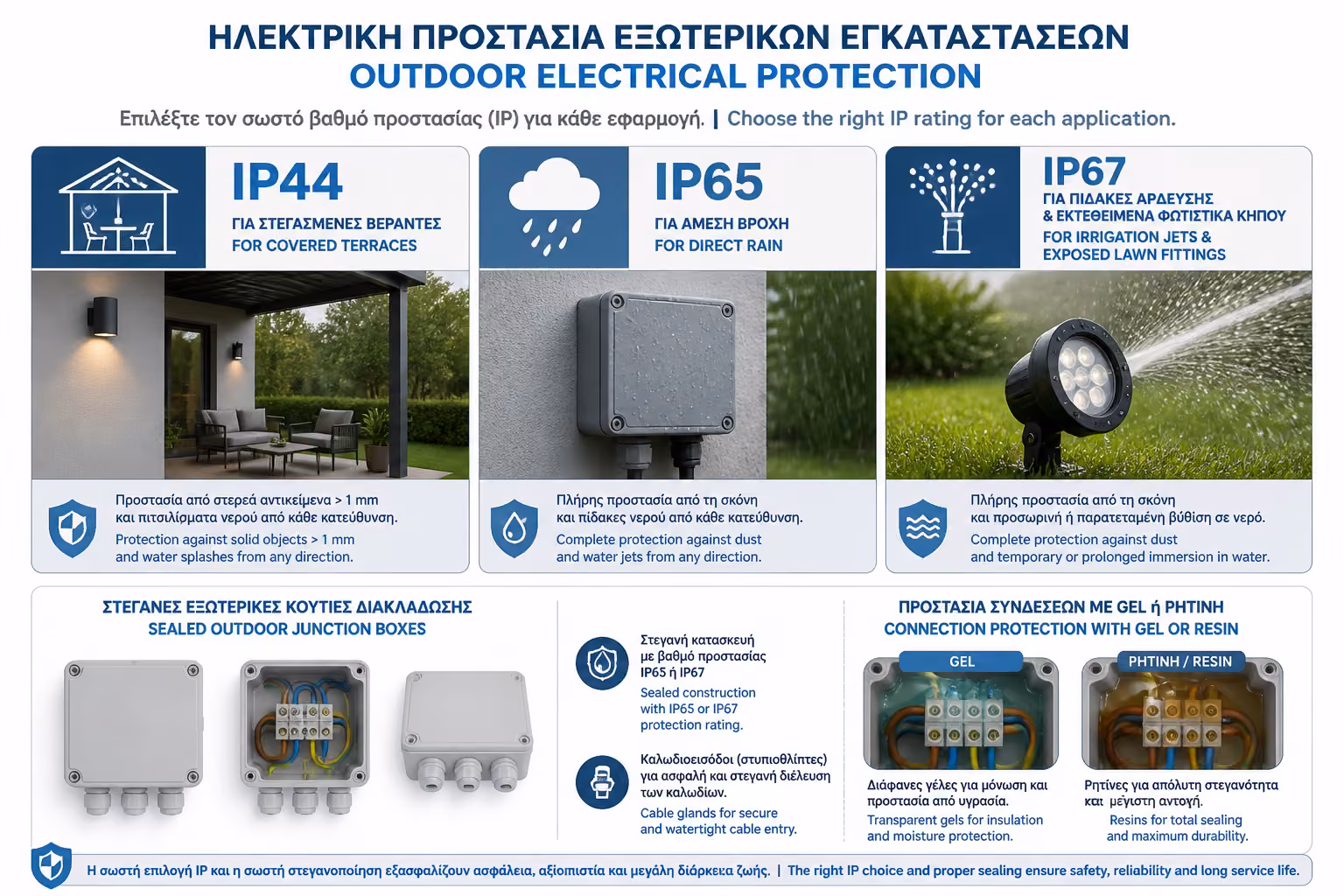

Σε βεράντες και ημιυπαίθριους χώρους, όπου υπάρχει προστασία αλλά όχι πλήρης μόνωση από πιτσιλιές, μια πρίζα ή ένας διακόπτης πρέπει να έχει τουλάχιστον βαθμό IP44.
Σε σημεία που δέχονται απευθείας βροχή, νερό από μπεκ ή έντονη σκόνη, η απαίτηση ανεβαίνει σε IP65 ή και IP67, ανάλογα με το προϊόν και το αν υπάρχει πιθανότητα προσωρινής κατάκλυσης.
Οι ενώσεις εξωτερικού χώρου δεν γίνονται με μονωτική ταινία. Χρησιμοποιούνται στεγανά κουτιά με κατάλληλους στυπιοθλίπτες και, όπου απαιτείται, gel ή ρητίνη στεγανοποίησης που προστατεύει τις κλέμες από οξείδωση.
Μια πρόχειρη ένωση μπορεί να δουλεύει για εβδομάδες και να αποτύχει στον πρώτο χειμώνα. Η σωστή επιλογή IP και κουτιών διακλάδωσης κρίνεται από το αν η εγκατάσταση θα συνεχίσει να λειτουργεί μετά από χρόνια βροχής, ποτίσματος και UV καταπόνησης.

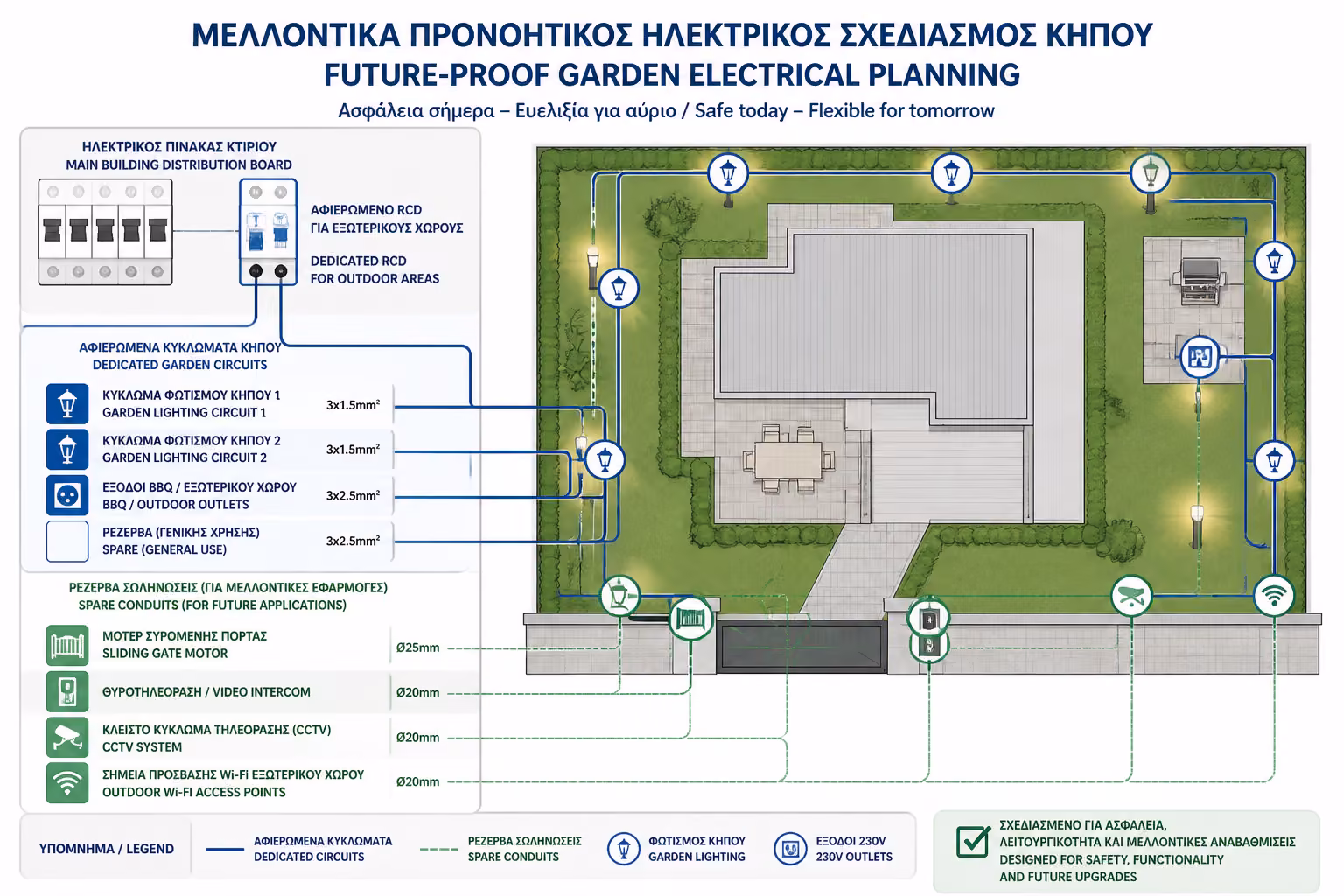

Ένα από τα πιο ενοχλητικά λάθη είναι να τροφοδοτούνται τα εξωτερικά φώτα από το ίδιο ρελέ διαρροής με τον εσωτερικό χώρο. Ο κήπος έχει υγρασία εκ φύσεως, άρα ένα μόνο προβληματικό φωτιστικό μπορεί να ρίξει όλο το σπίτι.
Εξίσου κρίσιμο είναι να περαστούν από τώρα οι αναμονές για όσα θα ζητήσετε αργότερα: μοτέρ πύλης, κάμερες, θυροτηλεόραση, πρίζες BBQ, Wi-Fi access points ή φωτισμό πέργκολας.
Ο σωστός πίνακας διαθέτει ανεξάρτητο ρελέ διαρροής για κήπο, πύλη και περιμετρικό φωτισμό. Έτσι μια εξωτερική βλάβη δεν βυθίζει στο σκοτάδι και το εσωτερικό του σπιτιού ούτε απειλεί το ψυγείο και τα υπόλοιπα φορτία.
Ακόμα κι αν σήμερα δεν τοποθετηθεί μοτέρ ή θυροτηλεόραση, αξίζει να υπάρχουν σωληνώσεις ρεύματος και data μέχρι την είσοδο. Το κόστος στην κατασκευή είναι μικρό, ενώ η εκ των υστέρων εκσκαφή είναι ακριβή και καταστροφική για τον διαμορφωμένο κήπο.
Πρίζες για ψυγείο, ανεμιστήρες οροφής, φωτισμό και μικροσυσκευές πρέπει να προβλέπονται από το στάδιο των μπετών ή της τελικής διαμόρφωσης. Οι εξωτερικοί χώροι χρησιμοποιούνται όλο και πιο έντονα ως κανονική προέκταση της κατοικίας.
Υψηλά σημεία σε περίφραξη, πέργκολα ή όψη πρέπει να αποκτήσουν αναμονές UTP για κάμερες και access points. Η μετάβαση σε «έξυπνο» εξωτερικό χώρο είναι πολύ απλούστερη όταν οι σωληνώσεις έχουν προβλεφθεί πριν τελειώσουν τα επιχρίσματα και τα λιθόστρωτα.
⚠️ Μετά τον σωστό σχεδιασμό των κυκλωμάτων στον κήπο και την πισίνα, το επόμενο βήμα είναι να μεταφραστούν όλα αυτά σε πραγματική διαθέσιμη ισχύ, παροχή ΔΕΔΔΗΕ και ισορροπημένη κατανομή φορτίων.
