🗺️ Ένας πρακτικός χάρτης κατοίκησης
Η κάτοψη δείχνει την αλληλεπίδραση των πριζών και των φώτων με τα έπιπλα, άρα δεν είναι απλώς τεχνικό σχέδιο αλλά εργαλείο καθημερινής λειτουργικότητας για κάθε δωμάτιο.
Ο Απόλυτος Οδηγός Ηλεκτρολογικού Σχεδίου: Πώς να Διαβάσετε την Κάτοψη
Όλοι έχουμε νιώσει εκείνο το αίσθημα ενθουσιασμού όταν κρατάμε στα χέρια μας τα αρχιτεκτονικά σχέδια του νέου μας σπιτιού ή της ανακαίνισης, όμως η κάτοψη των ηλεκτρολογικών συχνά μετατρέπει τον ενθουσιασμό σε σύγχυση.
Το κρίσιμο σημείο είναι ότι οι αλλαγές στο χαρτί κοστίζουν 0€, ενώ οι αλλαγές μετά το σοβάτισμα κοστίζουν εκατοντάδες ευρώ, άρα η σωστή ανάγνωση του σχεδίου είναι ο ασφαλέστερος τρόπος να διορθώσετε λάθη και να εξασφαλίσετε ότι το σπίτι θα υπηρετεί τις πραγματικές σας ανάγκες.

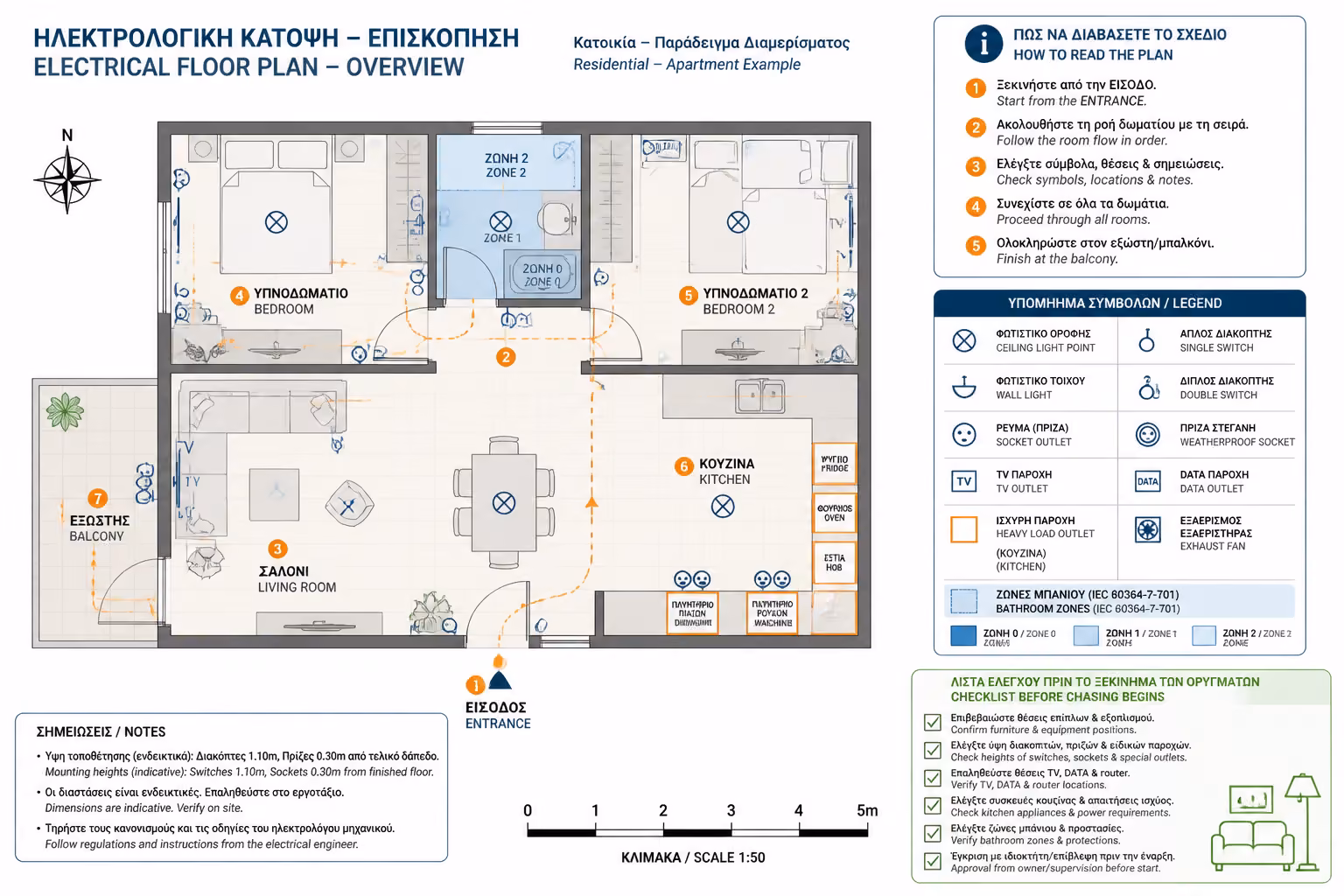

1. Τι είναι η Ηλεκτρολογική Κάτοψη και Γιατί είναι Κρίσιμη;
Η ηλεκτρολογική κάτοψη είναι ο χάρτης του σπιτιού σας τραβηγμένος από ψηλά, συνήθως σε κλίμακα 1:50, και δείχνει ακριβώς πού θα τοποθετηθεί κάθε ηλεκτρολογικό στοιχείο μέσα στον χώρο.
Σε αντίθεση με το μονογραμμικό σχέδιο που αφορά κυρίως τον ηλεκτρολόγο και περιγράφει τις ασφάλειες μέσα στον πίνακα, η κάτοψη αφορά άμεσα τον ιδιοκτήτη επειδή συνδέει φωτισμό, διακόπτες και πρίζες με τον τρόπο που θα ζήσετε μέσα στο σπίτι.
📐 Διαφορά από το μονογραμμικό
Το μονογραμμικό περιγράφει τις προστασίες του πίνακα, ενώ η κάτοψη αποτυπώνει θέσεις, ύψη και σημεία χρήσης, δηλαδή όλα όσα πρέπει να ελέγξετε πριν ξεκινήσει η κατασκευή.
⚠️ Μικρή αλλαγή στο σχέδιο, μεγάλη συνέπεια στο έργο
Αν το κρεβάτι μετακινηθεί 50 εκατοστά αριστερά στο αρχιτεκτονικό σχέδιο, ο διακόπτης για το πορτατίφ μπορεί να βρεθεί πίσω από το κεφαλάρι, άρα η έγκαιρη διόρθωση στο χαρτί γλιτώνει δαπανηρά μερεμέτια μετά.

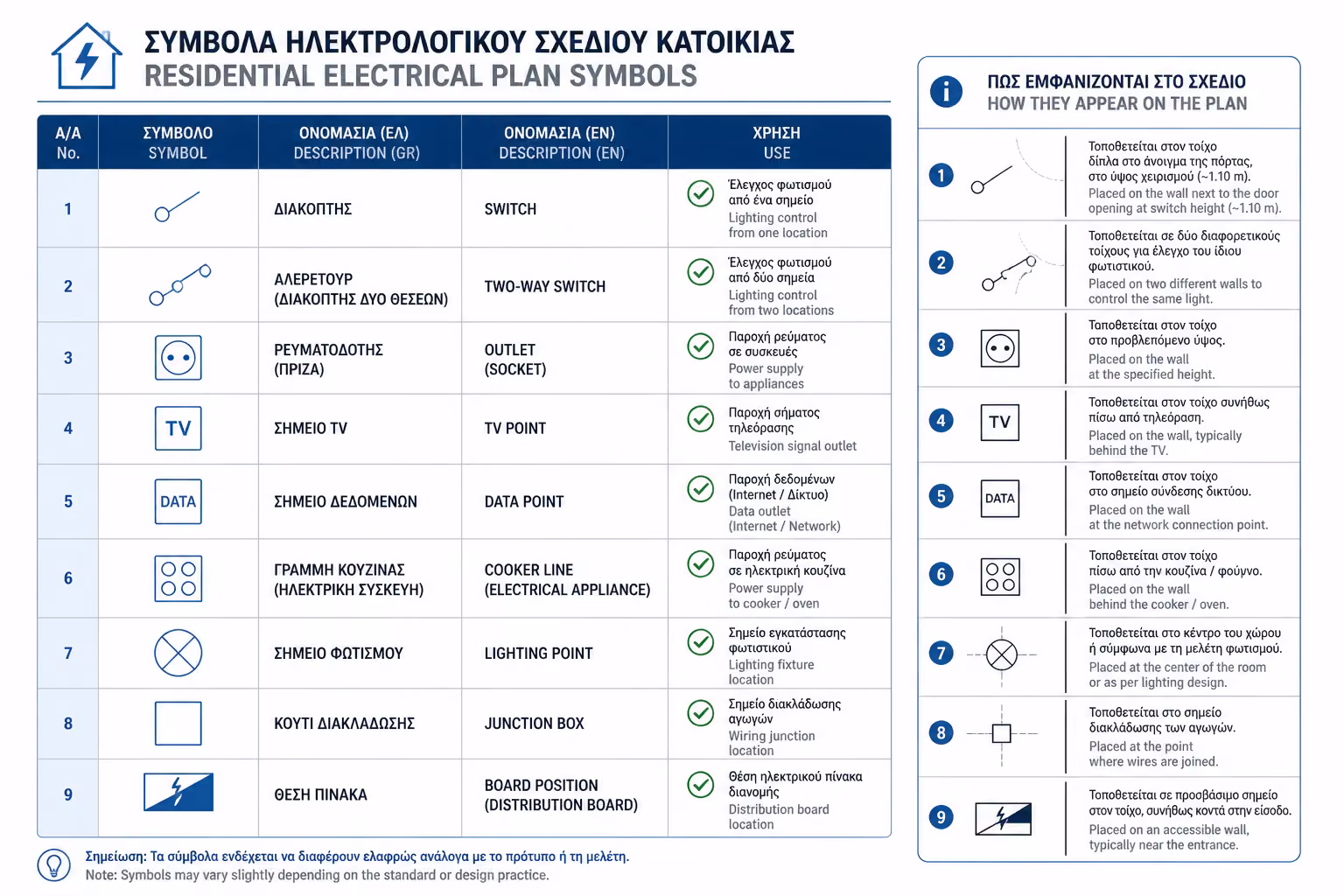

2. Το "Αλφάβητο" του Σχεδίου: Βασικά Σύμβολα
Για να διαβάσετε σωστά μια κάτοψη, πρέπει πρώτα να μάθετε το αλφάβητό της. Παρότι κάθε λογισμικό μπορεί να έχει μικρές αποκλίσεις, τα ελληνικά και ευρωπαϊκά πρότυπα ακολουθούν κοινή λογική στα σύμβολα.
🧰 Πίνακας & Παροχές
Ο κεντρικός πίνακας απεικονίζεται συνήθως ως ορθογώνιο παραλληλόγραμμο με διαγώνιο ή μισοβαμμένο μαύρο και είναι το σημείο από όπου ξεκινούν όλες οι γραμμές, ενώ ο μετρητής ΔΕΔΔΗΕ αποδίδεται συχνά ως τετράγωνο με το γράμμα M ή Wh κοντά στην είσοδο ή στα όρια του οικοπέδου.
💡 Φωτισμός
Το απλό φωτιστικό οροφής είναι συνήθως κύκλος με σταυρό, η απλίκα παραλλαγή του ίδιου συμβόλου με μικρή γραμμή στον τοίχο, τα σποτ είναι μικρότεροι γεμάτοι κύκλοι και ο κρυφός φωτισμός LED αποτυπώνεται ως διακεκομμένη ευθεία κατά μήκος της γυψοσανίδας.
🎛️ Διακόπτες
Ο απλός διακόπτης είναι μικρός κύκλος με μία προεξοχή, ο κομιτατέρ έχει δύο προεξοχές για δύο ομάδες φώτων και ο αλέ-ρετούρ συμβολίζεται με διαφορετική διαγράμμιση ή ένδειξη A/R, επιτρέποντας άναμμα και σβήσιμο από δύο σημεία, κάτι που συχνά ξεχνούν οι ιδιώτες.
🔌 Πρίζες / Ρευματοδότες
Η απλή Schuko εμφανίζεται σαν ημικύκλιο με κάθετη γραμμή, οι διπλές ή τριπλές δηλώνονται με περισσότερες γραμμές ή με x2 και x3, οι ενισχυμένες πρίζες για φούρνο ή πλυντήριο έχουν πρόσθετη σήμανση και οι στεγανές πρίζες συνοδεύονται από ένδειξη WP ή αντίστοιχο σύμβολο.
🌐 Ασθενή Ρεύματα
Οι πρίζες TV, RJ45 και DATA, καθώς και τα στοιχεία συναγερμού όπως PIR και μαγνητικές επαφές, πρέπει να ξεχωρίζουν καθαρά από τα ισχυρά ρεύματα, επειδή στην ελληνική πρακτική ο διαχωρισμός ισχυρών και ασθενών είναι βασικός κανόνας για την αποφυγή παρεμβολών.

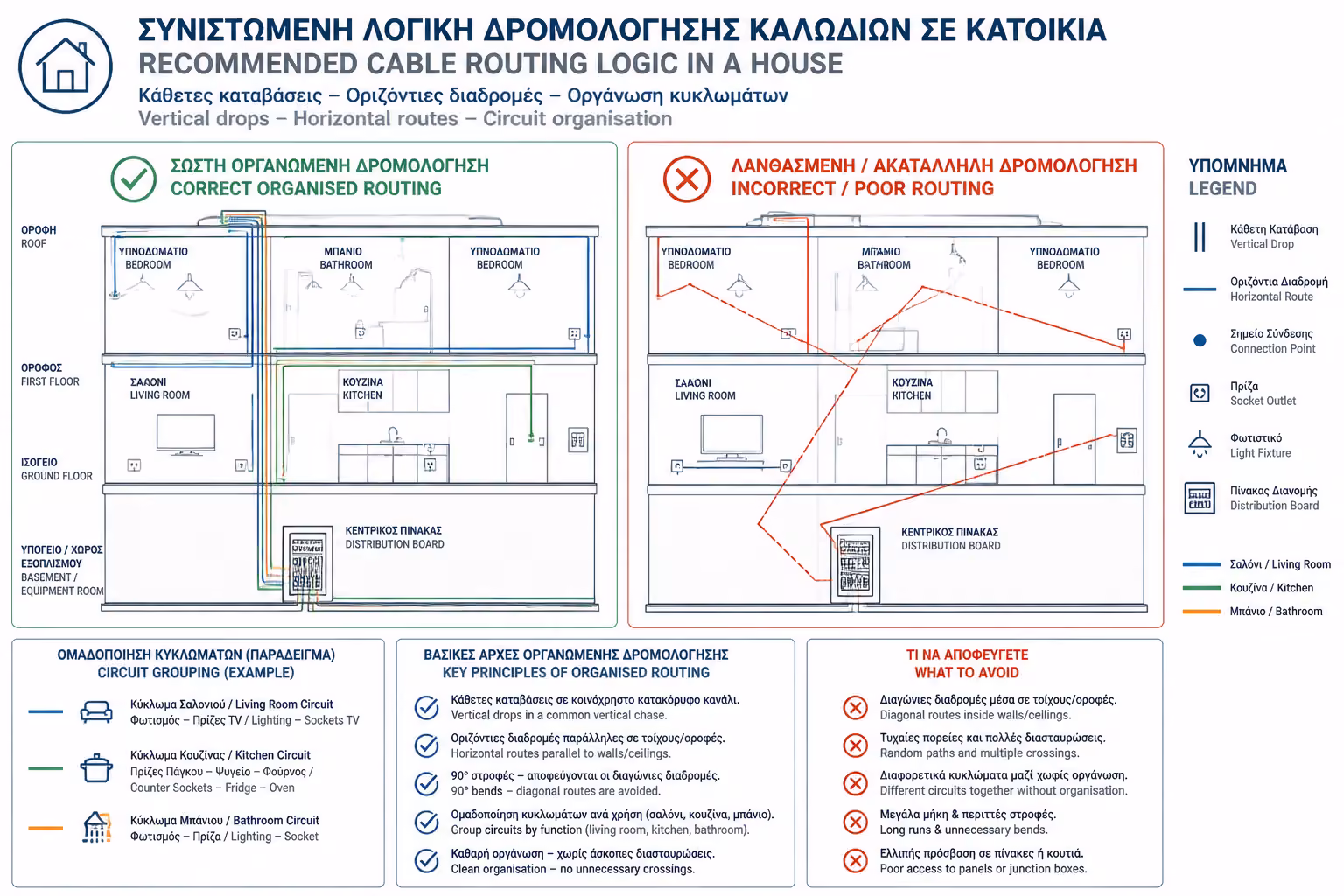

3. Πώς να Διαβάσετε τις Γραμμές (Οδεύσεις Καλωδίων)
Οι γραμμές που ενώνουν τα σύμβολα στην κάτοψη δείχνουν τον τρόπο που τρέχουν οι σωλήνες και τα καλώδια μέσα στο σπίτι, άρα χωρίς σωστή ανάγνωσή τους δεν μπορείτε να καταλάβετε πώς έχει πραγματικά σχεδιαστεί η εγκατάσταση.
📏 Συνεχόμενη γραμμή
Η συνεχόμενη γραμμή υποδηλώνει καλωδίωση που περνάει μέσα από τον τοίχο ή μέσα από την πλάκα σκυροδέματος, δηλαδή την τυπική διαδρομή που κρύβεται μέσα στο δομικό στοιχείο.
➖ Διακεκομμένη γραμμή
Η διακεκομμένη γραμμή δείχνει συχνά καλωδίωση που τρέχει κρυφά κάτω από το δάπεδο ή μέσα σε ψευδοροφή, άρα συνήθως υποδηλώνει διαφορετική όδευση από τις κάθετες διαδρομές των τοίχων.
🧮 Ενδείξεις διατομής
Όταν βλέπετε κωδικούς όπως 3x2.5mm², αυτό σημαίνει τρία καλώδια - φάση, ουδέτερος και γείωση - με διατομή 2,5 τετραγωνικά χιλιοστά το καθένα, δηλαδή την κλασική προδιαγραφή για γραμμή πριζών.
4. Τα 3 Πιο Συχνά Λάθη που Πρέπει να Προσέξετε στην Κάτοψη
Όταν μελετάτε την κάτοψη, κάντε νοητές βόλτες μέσα στο σπίτι, σαν να ξυπνάτε, να κάνετε καφέ ή να κάθεστε στον καναπέ, γιατί μόνο έτσι θα εντοπίσετε τα πραγματικά λειτουργικά λάθη πριν γίνουν σπασίματα και σοβατίσματα.
1️⃣ Σύγκρουση με πόρτες και ντουλάπες
Ελέγξτε την ακτίνα ανοίγματος της πόρτας στο αρχιτεκτονικό σχέδιο, γιατί αν το θυρόφυλλο κρύβει τον διακόπτη, ο χώρος θα είναι δυσλειτουργικός. Ο διακόπτης πρέπει να μπαίνει πάντα από την πλευρά που ανοίγει η πόρτα και όχι πίσω της.
2️⃣ Απουσία αλέ-ρετούρ στην κρεβατοκάμαρα
Αν δεν προβλεφθεί διακόπτης αλέ-ρετούρ δίπλα στο κομοδίνο, θα χρειάζεται να σηκώνεστε από το κρεβάτι για να σβήσετε το κεντρικό φως, κάτι που είναι από τα πιο ενοχλητικά εργονομικά λάθη σε μια νέα κατοικία.
3️⃣ Υποεκτίμηση του σαλονιού
Ο τοίχος της τηλεόρασης χρειάζεται πολύ περισσότερα από δύο σημεία ρεύματος, γιατί TV, router, αποκωδικοποιητής, ηχοσύστημα και κονσόλα απαιτούν τουλάχιστον 5-6 πρίζες Schuko. Αν η κάτοψη δείχνει μόνο δύο, το αποτέλεσμα θα είναι επικίνδυνα και αντιαισθητικά πολύπριζα.

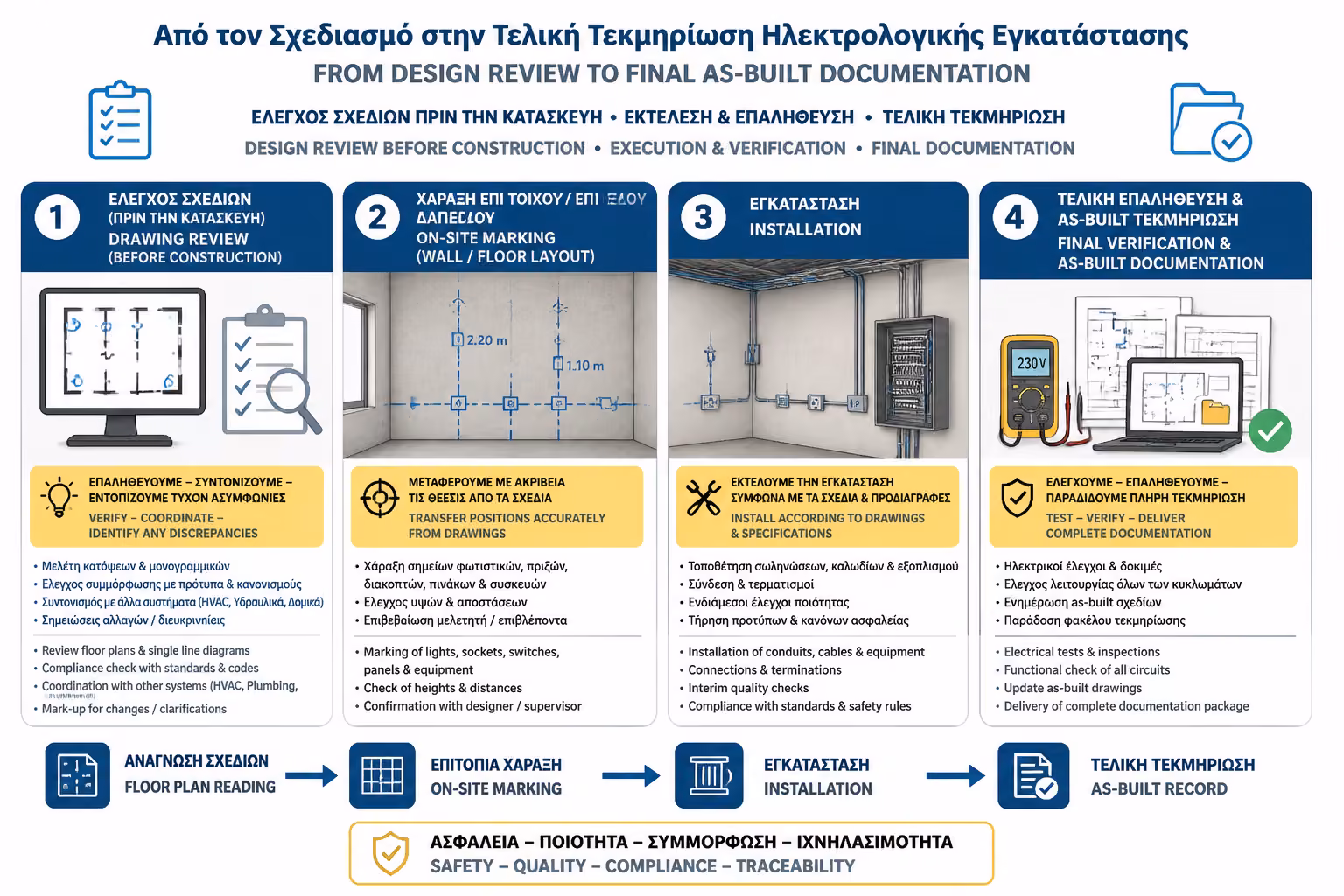

5. Η Ελληνική Πραγματικότητα: Από το Σχέδιο στην Υ.Δ.Ε.
📄 Το σχέδιο ως οδηγός, όχι ως τελικό αποτέλεσμα
Στην ελληνική οικοδομή το αρχικό σχέδιο λειτουργεί ως οδηγός, όμως κατά τη διάρκεια των εργασιών γίνονται σχεδόν πάντα μικροαλλαγές στο εργοτάξιο καθώς χτίζονται οι τοίχοι και περνούν οι σωληνώσεις.
✅ Η σημασία της Υ.Δ.Ε.
Με την ολοκλήρωση του έργου, ο αδειούχος ηλεκτρολόγος εγκαταστάτης εκδίδει την Υπεύθυνη Δήλωση Εγκαταστάτη προς τον ΔΕΔΔΗΕ, μαζί με το τελικό as-built μονογραμμικό σχέδιο και την τελική κάτοψη που αποτυπώνουν την πραγματική θέση των υλικών και σας κατοχυρώνουν νομικά και ασφαλιστικά.
💡 Τώρα που ξέρετε να διαβάζετε την κάτοψη, το επόμενο κρίσιμο βήμα είναι να αποφασίσετε πού ακριβώς και σε τι ύψος πρέπει να μπουν αυτά τα σύμβολα στην καθημερινή ζωή του σπιτιού.
