Όταν το ρεύμα και το νερό συνυπάρχουν στην ίδια κατασκευή, τα λάθη δεν είναι απλώς ενοχλητικά. Μπορούν να οδηγήσουν σε βλάβες, βραχυκυκλώματα, διαρροές, ακριβές αποξηλώσεις ή και σοβαρά ζητήματα ασφάλειας.
Το μεγαλύτερο πρόβλημα στις περισσότερες ανακαινίσεις δεν είναι ότι οι τεχνίτες δεν ξέρουν τη δουλειά τους, αλλά ότι συχνά δουλεύουν ασυντόνιστα. Οι οδεύσεις νερού και ρεύματος πρέπει να αποφασίζονται από κοινού και να ακολουθούν σταθερούς κανόνες.

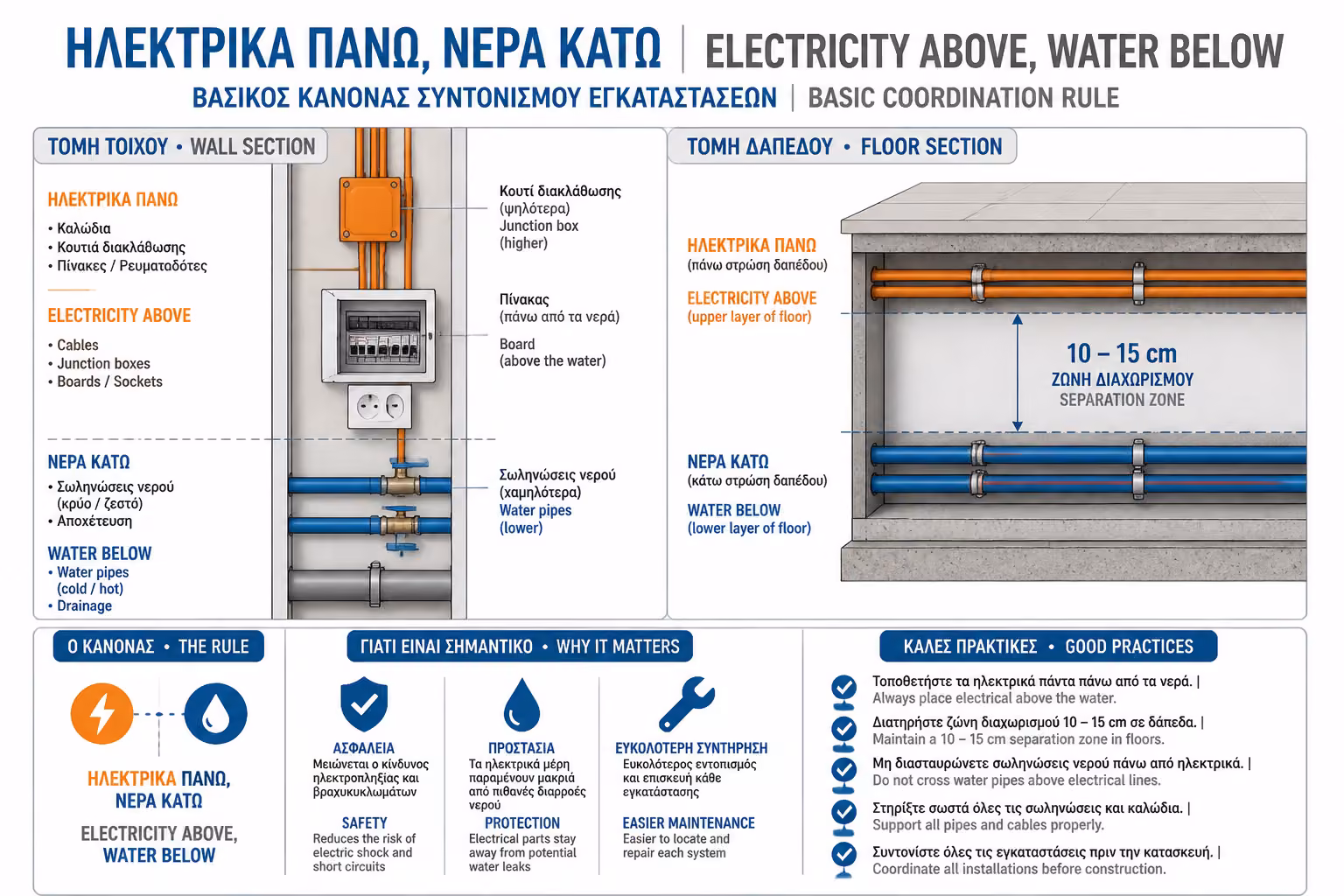

Η βαρύτητα δεν συγχωρεί. Αν υπάρξει διαρροή, το νερό θα κινηθεί προς τα κάτω και θα αναζητήσει το πιο ευάλωτο σημείο. Για αυτό οι υδραυλικές σωληνώσεις πρέπει να μένουν χαμηλότερα από τα ηλεκτρολογικά σημεία όπου αυτό είναι εφικτό και λογικό.
Ο κανόνας αφορά τόσο τοίχους όσο και δάπεδα. Στόχος είναι να μη βρεθεί ποτέ σωλήνας νερού να εκτονώνει ή να στάζει ακριβώς πάνω σε μπουάτ, πρίζα ή πίνακα.
Οι υδραυλικές διαδρομές πρέπει να αποφεύγουν τα ηλεκτρολογικά κουτιά διακλάδωσης και να μη διέρχονται πάνω από πίνακες ή κρίσιμα σημεία τροφοδοσίας. Ο σχεδιασμός ύψους δεν είναι αισθητικό θέμα αλλά στρατηγική περιορισμού κινδύνου για ολόκληρη την εγκατάσταση.
Όταν και τα δύο δίκτυα τρέχουν πάνω στην πλάκα πριν την τελική τσιμεντοκονία, πρέπει να έχουν συμφωνημένες «λωρίδες» όδευσης. Αν κινηθούν παράλληλα, χρειάζεται απόσταση ασφαλείας τουλάχιστον 10 έως 15 εκατοστών ώστε να μη συμπιέζονται και να μη δυσκολεύεται η συντήρηση.
Σε ένα πραγματικό σπίτι είναι σχεδόν αδύνατο να μη συναντηθούν νερό και ρεύμα σε κάποιο σημείο. Το ζητούμενο δεν είναι να αποκλειστούν οι διασταυρώσεις, αλλά να γίνουν με τρόπο που ελέγχει τον κίνδυνο και δεν φθείρει κανένα από τα δύο δίκτυα.

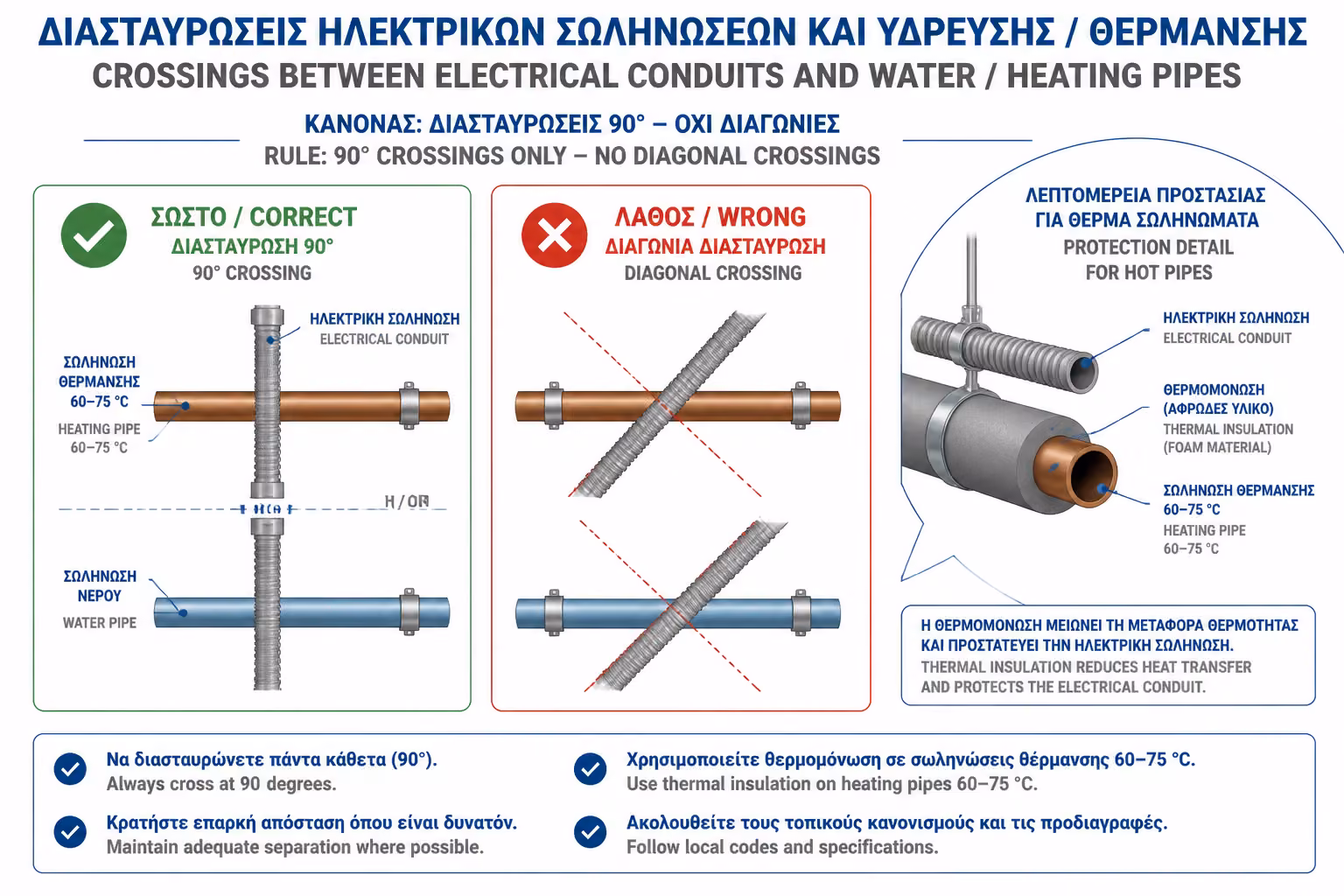

Οι διασταυρώσεις πρέπει να γίνονται κάθετα και όχι διαγώνια. Έτσι ελαχιστοποιείται το μήκος επαφής ή γειτνίασης των δύο δικτύων και γίνεται πιο καθαρή η μελλοντική αναγνώρισή τους στις φωτογραφίες ή στα σχέδια as-built.
Σε πολλές περιπτώσεις ο σωλήνας νερού ή θέρμανσης παραμένει χαμηλότερα και η ηλεκτρολογική σωλήνα κάνει μικρή γέφυρα από πάνω, εφόσον το επιτρέπει η στρώση του δαπέδου. Ο στόχος είναι να προστατεύεται το ηλεκτρικό δίκτυο από πιθανές διαρροές.
Σωλήνες θέρμανσης με θερμοκρασίες 60 έως 75°C δεν πρέπει να ακουμπούν άμεσα στα ηλεκτρολογικά σπιράλ. Χρειάζεται θερμομόνωση στον υδραυλικό σωλήνα, ώστε να μη γερνά πρόωρα το πλαστικό και η μόνωση των καλωδίων.
Κάθε διασταύρωση που γίνεται σε κρίσιμο σημείο πρέπει να φωτογραφίζεται και να παραμένει κατανοητή. Αυτό διευκολύνει δραστικά όποια μεταγενέστερη τρύπα, στήριξη ή επέμβαση στο δάπεδο ή τον τοίχο.
Στον νιπτήρα, τον νεροχύτη, τα πλυντήρια και τον θερμοσίφωνα, οι δύο ειδικότητες αναγκαστικά πλησιάζουν. Εκεί ακριβώς χρειάζονται σαφείς κανόνες offset και όχι αυτοσχεδιασμοί της τελευταίας στιγμής.

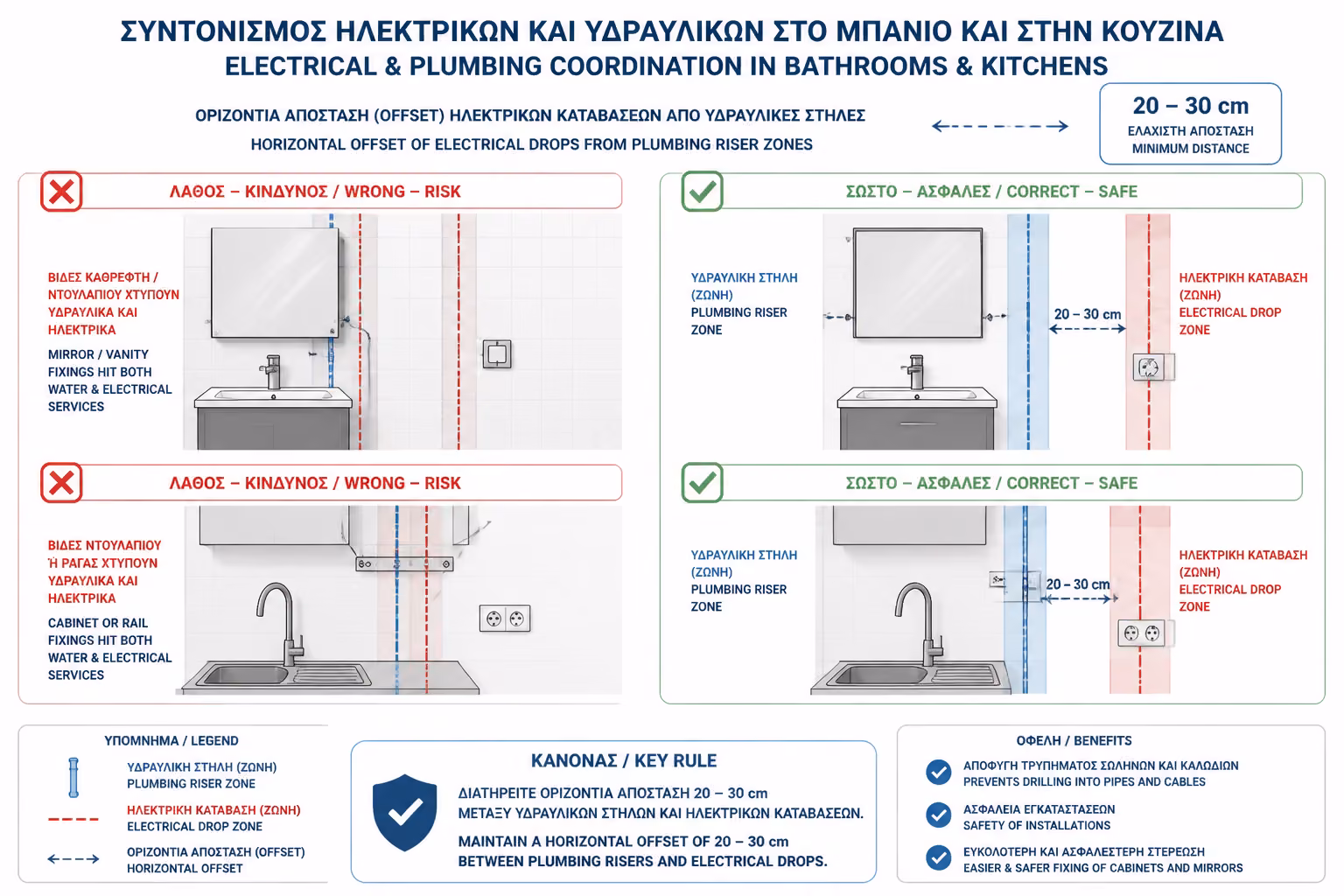

Το πιο συνηθισμένο λάθος είναι να χρησιμοποιείται η ίδια κατακόρυφη ζώνη για σωλήνες και καλώδια. Τότε η επόμενη βίδα για έπιπλο μπάνιου, καθρέφτη ή ντουλάπι μπορεί να πετύχει και τα δύο μαζί.
Οι γραμμές του ηλεκτρολόγου πρέπει να μετατοπίζονται οριζόντια 20 έως 30 εκατοστά αριστερά ή δεξιά από την κάθετη ζώνη των υδραυλικών παροχών. Αυτή η απλή πρόβλεψη μειώνει δραματικά τον κίνδυνο διάτρησης καλωδίων σε μεταγενέστερες στηρίξεις.
Η τροφοδοσία του θερμοσίφωνα δεν πρέπει να περνά ακριβώς κάτω από σημεία όπου μπορεί να εκτονωθεί νερό. Μια βαλβίδα ασφαλείας που στάζει πάνω σε καλώδιο ή κουτί σύνδεσης είναι κλασικό κατασκευαστικό λάθος με σοβαρές συνέπειες.

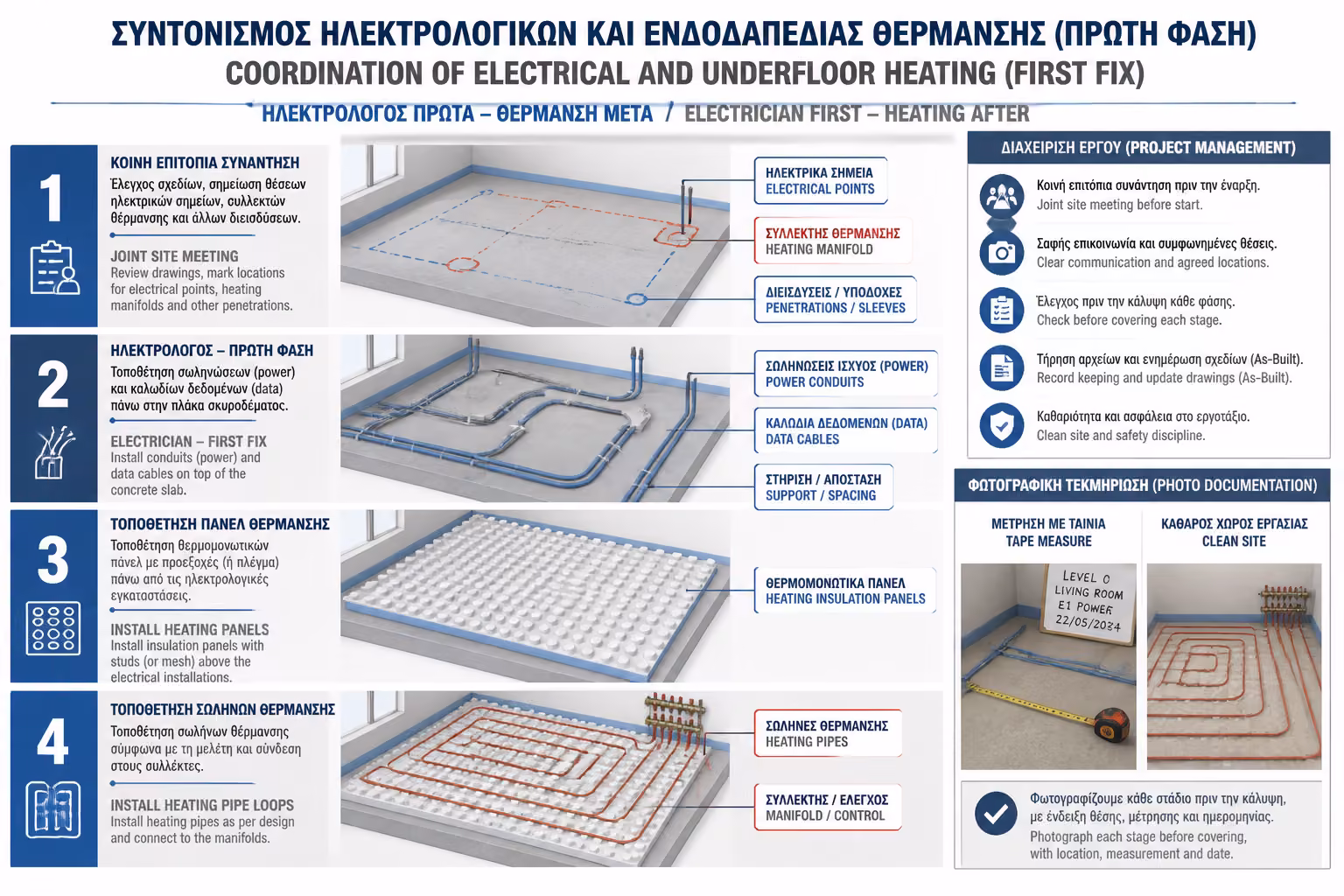

Στην ενδοδαπέδια θέρμανση ο χρονικός συντονισμός είναι το παν. Ο ηλεκτρολόγος πρέπει να έχει ολοκληρώσει όλες τις οδεύσεις ρεύματος, data και TV πριν απλωθεί το σύστημα θέρμανσης, διαφορετικά οποιαδήποτε παράλειψη μετατρέπεται σε ακριβή καταστροφή.
Από τη στιγμή που θα μπουν τα πάνελ και τα κυκλώματα θέρμανσης, ο χώρος για διορθώσεις σχεδόν μηδενίζεται. Γι' αυτό οι κατόψεις και οι τελικές θέσεις συσκευών πρέπει να είναι πραγματικά οριστικές σε αυτό το στάδιο.
Οι κεντρικές γραμμές πρέπει να περαστούν πάνω στην πλάκα σκυροδέματος πριν ο υδραυλικός αναπτύξει το σύστημα ενδοδαπέδιας. Αν κάτι ξεχαστεί, μετά δεν υπάρχει ασφαλής τρόπος να «χωρέσει» χωρίς ρίσκο.
Το υδραυλικό συνεργείο τοποθετεί τα πάνελ και τα κυκλώματα πάνω από την τελική λογική όδευση των ηλεκτρολογικών. Αυτό απαιτεί προεννόηση, καθαρές φωτογραφίες και σαφές όριο ευθύνης μεταξύ των συνεργείων.
Αν δεν υπάρχει επιβλέπων μηχανικός, ο ιδιοκτήτης πρέπει να απαιτήσει κοινό ραντεβού, φωτογραφική τεκμηρίωση με μετροταινία και καθαρό εργοτάξιο. Χωρίς αυτά, οι συγκρούσεις δικτύων εμφανίζονται συνήθως όταν είναι πλέον αργά.
Μπάζα που πατιούνται πάνω σε σωλήνες μπορούν να τσακίσουν ή να τραυματίσουν τόσο το υδραυλικό όσο και το ηλεκτρολογικό δίκτυο. Η πειθαρχία εργοταξίου είναι μέρος της τεχνικής ποιότητας και όχι απλό θέμα τάξης.
💡 Όταν λυθούν σωστά οι συγκρούσεις νερού και ρεύματος, ο επόμενος σχεδιαστικός ορίζοντας είναι οι αρχιτεκτονικές οδεύσεις φωτισμού, ειδικά όταν πρέπει να προβλεφθούν από το στάδιο των μπετών.
