Αρκεί ένα αεροστεγές κουτί για να λυθεί όλο το πρόβλημα;

Όχι πάντα. Αν ο σωλήνας μεταφέρει αέρα ή αν διατρηθεί η μεμβράνη χωρίς σωστή φλάντζα, χρειάζονται και άλλα εξαρτήματα όπως sealing plugs ή EPDM grommets.

Τι είναι το service cavity με απλά λόγια;

Είναι ένα εσωτερικό κενό μπροστά από τη μεμβράνη αεροστεγανότητας, μέσα στο οποίο περνούν τα ηλεκτρολογικά ώστε να μη χρειάζεται να τρυπηθεί το κύριο αεροστεγές στρώμα.

Υλικά και Τεχνικές για Αεροστεγείς Εγκαταστάσεις (Passive House)

Αν ένα άρθρο περιγράφει το πρόβλημα, αυτό το άρθρο περιγράφει τη λύση. Όταν ο στόχος είναι ένα κέλυφος υψηλής αεροστεγανότητας, δεν αρκεί να ζητήσετε από τον ηλεκτρολόγο να είναι λίγο πιο προσεκτικός.

Χρειάζονται εξαρτήματα και τεχνικές σχεδιασμένα εξαρχής για να σφραγίζουν τις διελεύσεις του αέρα. Η αγορά έχει πλέον αρκετά τέτοια υλικά, αλλά πρέπει να επιλεγούν από τη φάση της μελέτης και όχι όταν οι τοίχοι έχουν ήδη κλείσει.

Από τα αεροστεγή κουτιά μέχρι το κενό εγκαταστάσεων, η λογική αλλάζει από το “πώς θα χωρέσει το καλώδιο” στο “πώς θα περάσει το καλώδιο χωρίς να τραυματιστεί το κέλυφος”.

1. Τα αεροστεγή κουτιά λύνουν το βασικό πρόβλημα στις πρίζες και στους διακόπτες

Το κλασικό πλαστικό κουτί είναι γεμάτο ανοιχτές τρύπες. Το αεροστεγές κουτί, αντίθετα, βασίζεται σε ελαστικές μεμβράνες που επιτρέπουν στο καλώδιο ή στον σωλήνα να περάσει χωρίς να μείνει ανοικτή διαδρομή αέρα γύρω του.

Η μεμβράνη ανοίγει μόνο όσο απαιτείται και σφίγγει ξανά επάνω στο στοιχείο που τη διαπερνά. Έτσι η διέλευση γίνεται λειτουργική για το ηλεκτρολογικό δίκτυο αλλά ταυτόχρονα παραμένει ουσιαστικά κλειστή για τον αέρα.

Υπάρχουν λύσεις τόσο για τούβλο και μπετόν όσο και για γυψοσανίδα. Το κρίσιμο είναι να επιλεγούν τα σωστά υλικά και να συνοδευτούν από αντίστοιχα αεροστεγή υλικά στερέωσης ή περιμετρικής σφράγισης.

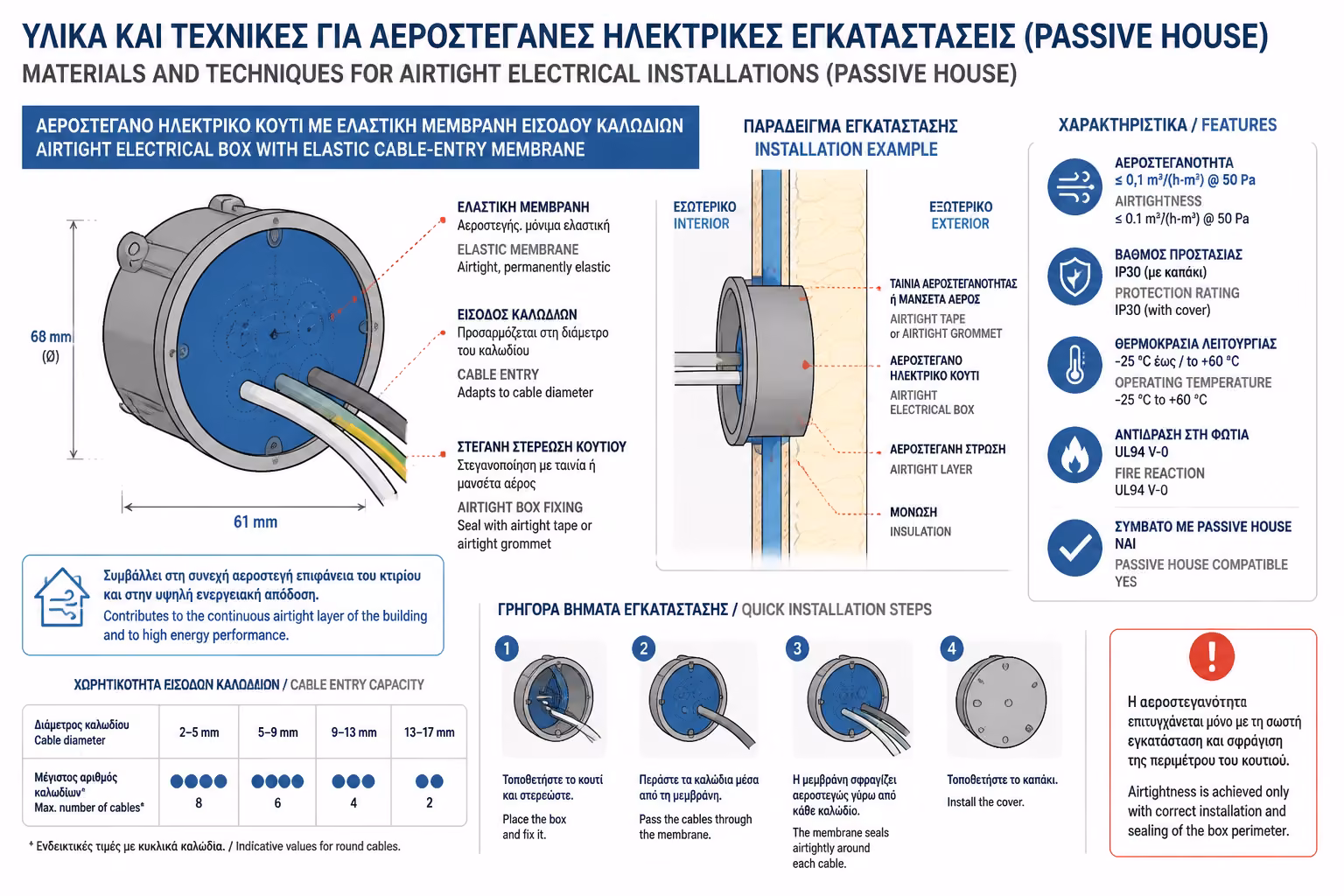

Αεροστεγές κουτί με ελαστική μεμβράνη διέλευσης καλωδίων

Μεμβράνη αντί για ανοιχτή τρύπα

Εκεί βρίσκεται η πραγματική διαφορά ενός airtight box από ένα συμβατικό κουτί.

Σφράγιση γύρω από τη διέλευση

Το καλώδιο περνά, αλλά ο αέρας δεν αποκτά ελεύθερη διαδρομή.

Λύσεις για τοιχοποιία και γυψοσανίδα

Η τεχνολογία εφαρμόζεται σε πολλούς τύπους τοιχοποιίας, όχι μόνο σε μία κατηγορία έργου.

Το κουτί γίνεται κομμάτι του κελύφους

Δεν είναι πλέον απλός φορέας μηχανισμού αλλά μέρος της αεροστεγανής στρατηγικής.

2. Οι τάπες στεγανοποίησης σταματούν το φαινόμενο της καμινάδας μέσα στα σπιράλ

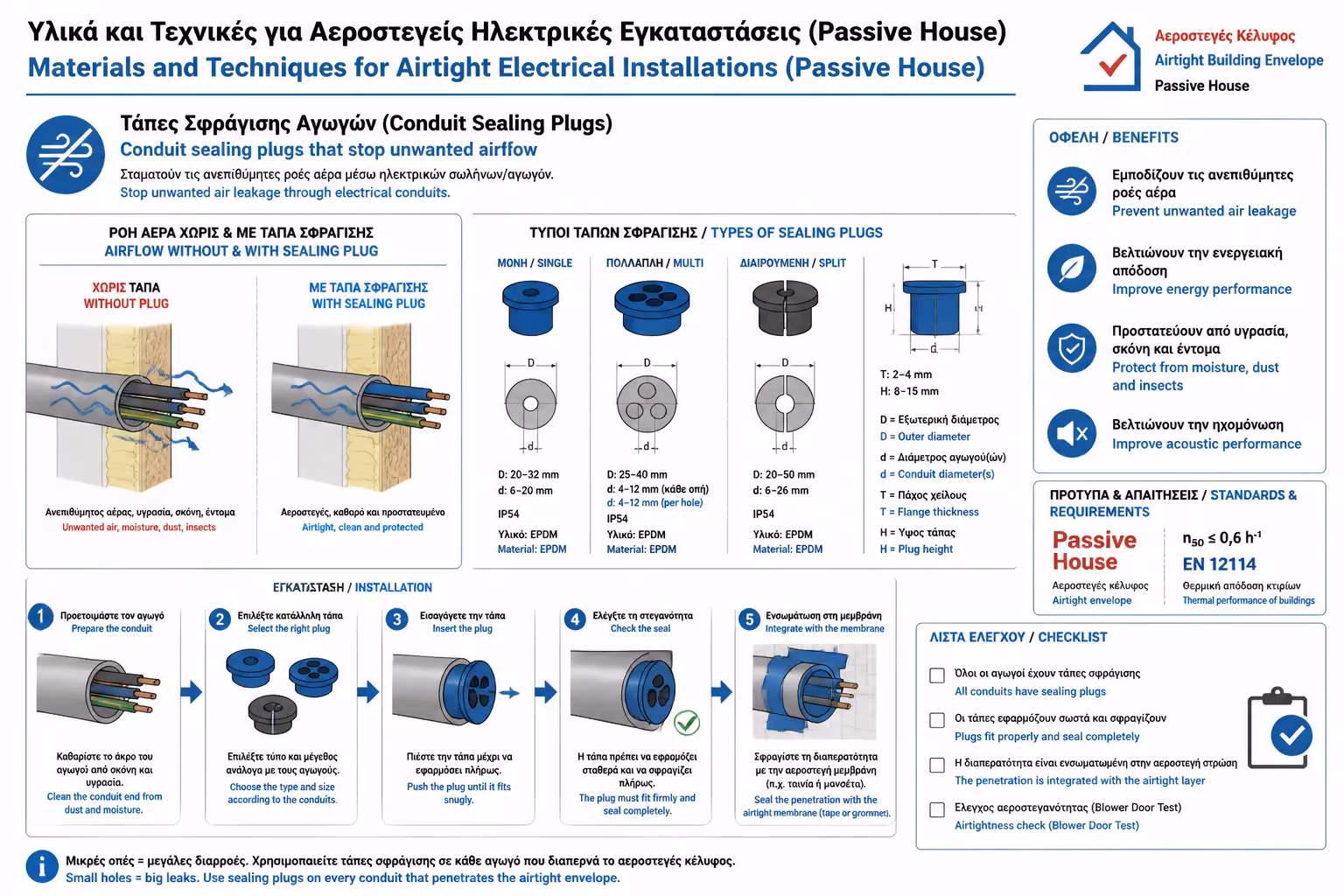

Τάπες στεγανοποίησης σωλήνων που σταματούν τη ροή αέρα

Ακόμη κι αν το κουτί είναι αεροστεγές, ο άδειος σωλήνας μπορεί να συνεχίσει να μεταφέρει αέρα από άλλους χώρους. Εκεί έρχονται οι sealing plugs, δηλαδή ειδικές λαστιχένιες τάπες που σφραγίζουν την άκρη του σωλήνα γύρω από τα διερχόμενα καλώδια.

Σε αντίθεση με πρόχειρες λύσεις όπως αφρός ή αδιάκριτη σιλικόνη, οι τάπες αυτές παραμένουν ελεγχόμενες, επαναλήψιμες και δεν γεμίζουν ανεξέλεγκτα τον σωλήνα ή τα καλώδια.

Με αυτόν τον τρόπο σταματά η ανεπιθύμητη κίνηση αέρα μέσα στην όδευση και μειώνεται σημαντικά και ο κίνδυνος συμπύκνωσης σε ψυχρές ζώνες του δικτύου.

Το κουτί μόνο του δεν αρκεί

Αν ο σωλήνας μείνει ανοιχτός, η διαρροή αέρα μεταφέρεται ένα βήμα πιο πίσω.

Εφαρμογή ακριβώς γύρω από τα καλώδια

Η σωστή τάπα σφραγίζει χωρίς να τραυματίζει ή να μπλοκάρει ανεξέλεγκτα τη γραμμή.

Καλύτερη λύση από πρόχειρους αφρούς

Οι αυτοσχέδιες μέθοδοι δεν δίνουν συνήθως σταθερό και ελέγξιμο αποτέλεσμα.

Μείωση drafts και συμπύκνωσης

Η στεγανοποίηση της όδευσης επηρεάζει άμεσα τη συμπεριφορά του τοίχου και του δικτύου.

3. Οι EPDM φλάντζες προστατεύουν το ίδιο το φράγμα υδρατμών

Σε ξύλινες κατασκευές, στέγες και άλλα συστήματα όπου το φράγμα υδρατμών είναι ανεξάρτητη μεμβράνη, κάθε διέλευση καλωδίου αποτελεί σοβαρή λεπτομέρεια. Μια απλή τρύπα στη μεμβράνη αρκεί για να ακυρώσει τη συνέχεια του συστήματος.

Οι ελαστικές φλάντζες EPDM κολλούν επάνω στη μεμβράνη και αγκαλιάζουν το καλώδιο ή τον σωλήνα μέσω ενός ελαστικού λαιμού. Έτσι διατηρείται τόσο η αεροστεγανότητα όσο και η αντοχή στις μικρομετακινήσεις του κτιρίου.

Αυτή η λογική είναι πολύ πιο αξιόπιστη από πρόχειρες ταινίες ή αποσπασματικά μαστιχάκια, γιατί έχει σχεδιαστεί ειδικά για μακροχρόνια παραμόρφωση, θερμικές μεταβολές και ελεγχόμενη συγκόλληση στο υπόστρωμα.

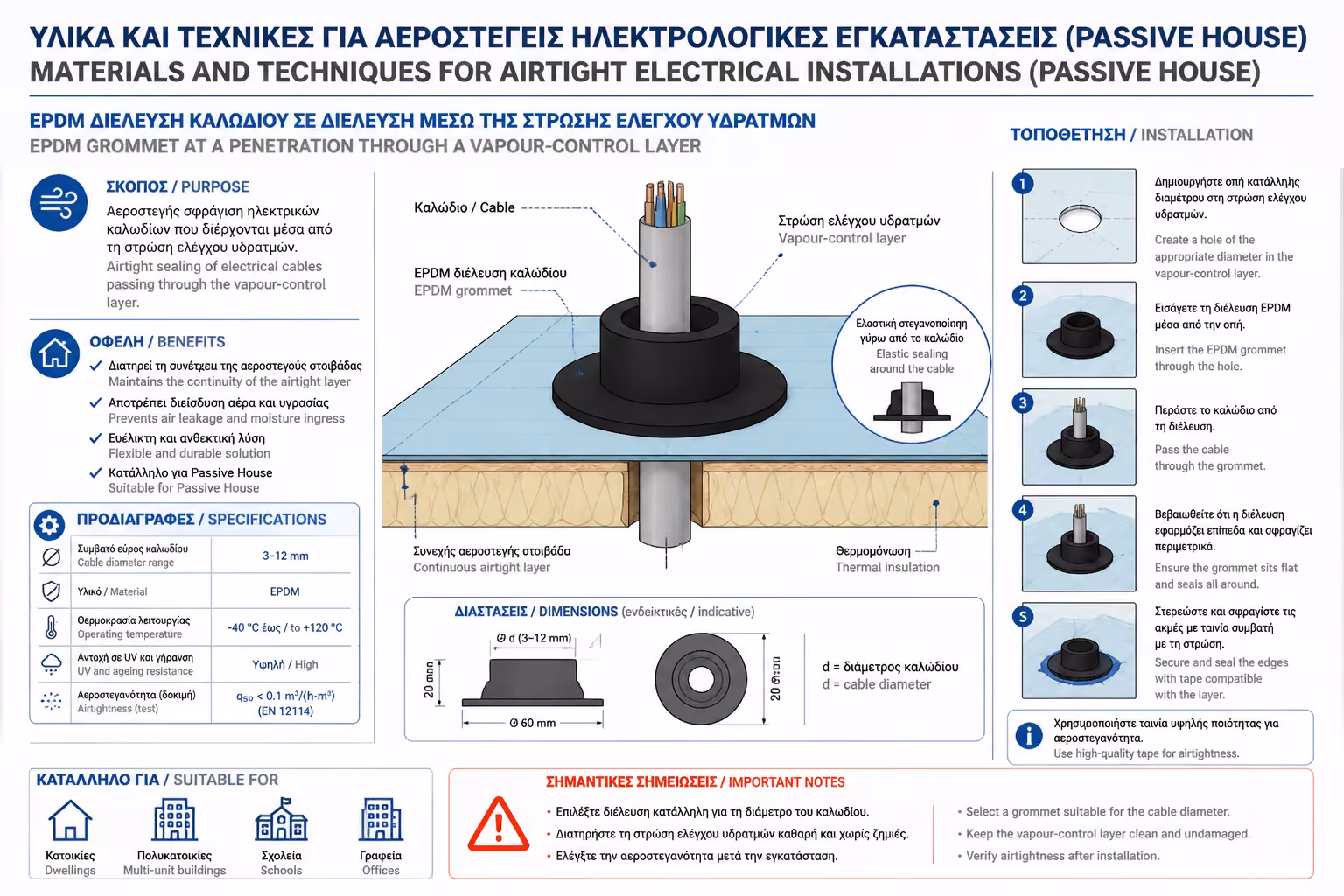

EPDM φλάντζα σε διέλευση μέσα από φράγμα υδρατμών

Η μεμβράνη είναι κόκκινη γραμμή

Μόλις διατρηθεί άτσαλα, η συνοχή του αεροστεγούς στρώματος χάνεται.

EPDM για ελαστικότητα και διάρκεια

Το υλικό ακολουθεί κινήσεις και διατηρεί στεγανότητα χωρίς να σκληραίνει πρόωρα.

Σωστή κόλληση στο υπόστρωμα

Η επιτυχία εξαρτάται και από το πώς εφαρμόζεται η φλάντζα πάνω στη μεμβράνη.

Λύση σχεδιασμένη για το πρόβλημα

Δεν υποκαθίσταται σοβαρά με τυχαία εργοταξιακά υλικά.

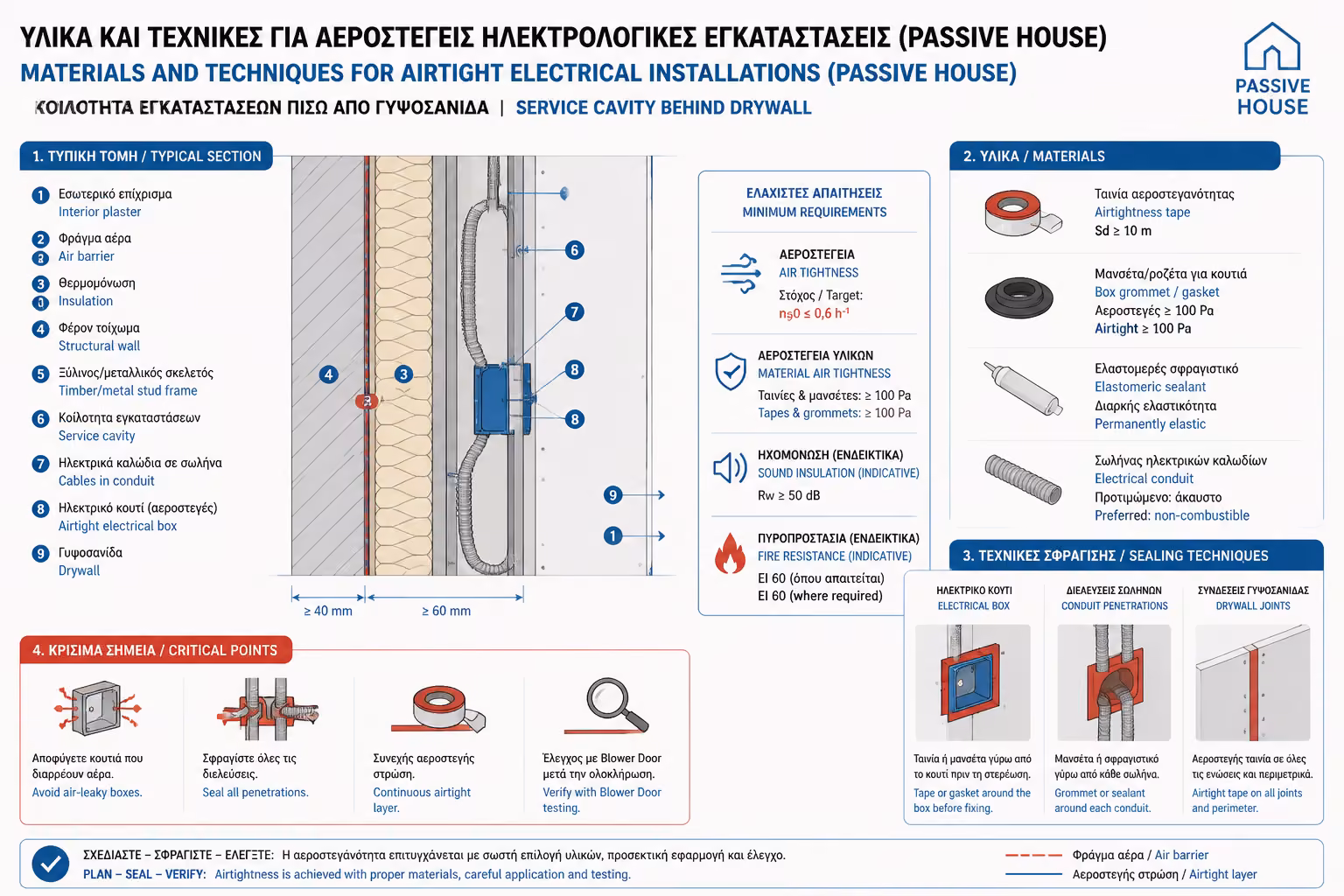

4. Το service cavity αποφεύγει το πρόβλημα αντί να το κυνηγά

Η κορυφαία λογική σχεδιασμού δεν είναι να σφραγίζετε εκατό τρύπες μία-μία, αλλά να μην αναγκαστείτε να τρυπήσετε τη μεμβράνη καθόλου. Αυτό ακριβώς πετυχαίνει το κενό εγκαταστάσεων, το service cavity.

Με έναν δεύτερο εσωτερικό σκελετό μπροστά από τη μεμβράνη, δημιουργείται ασφαλής ζώνη μέσα στην οποία ο ηλεκτρολόγος μπορεί να περάσει σωλήνες, κουτιά και γραμμές χωρίς να αγγίξει το αεροστεγές στρώμα του κελύφους.

Το κόστος αυτής της αρχιτεκτονικής επιλογής είναι πολύ μικρό σε σχέση με την ποιότητα του τελικού αποτελέσματος. Σε κτίρια υψηλών απαιτήσεων, είναι συχνά η πιο καθαρή και πιο αξιόπιστη στρατηγική απ’ όλες.
