Αφού έχω ρελέ και μικροαυτόματο, γιατί να εξετάσω AFDD;

Επειδή το AFDD στοχεύει σε διαφορετικό κίνδυνο: τον επικίνδυνο σπινθηρισμό και το ηλεκτρικό τόξο που δεν εμφανίζεται πάντα ως κλασική υπερένταση ή διαρροή.

Χρειάζεται σε κάθε γραμμή του σπιτιού;

Όχι απαραίτητα. Η σωστή πρακτική είναι αξιολόγηση κινδύνου και στοχευμένη τοποθέτηση στα κυκλώματα που έχουν μεγαλύτερη ανάγκη πυροπροστασίας.

Ανιχνευτές Ηλεκτρικού Τόξου (AFDD): Το νέο standard πυροπροστασίας που πρέπει να ξέρετε

Ένας από τους πιο επικίνδυνους ηλεκτρικούς κινδύνους δεν είναι ούτε το κλασικό βραχυκύκλωμα ούτε η τυπική διαρροή προς γη. Είναι το ηλεκτρικό τόξο που δημιουργείται όταν μια σύνδεση χαλαρώνει, ένας αγωγός πληγώνεται ή ένα σημείο επαφής αρχίζει να σπινθηρίζει επανειλημμένα χωρίς να προκαλεί αρκετό ρεύμα ώστε να πέσει η ασφάλεια.

Σε αυτό ακριβώς το σημείο οι κλασικές προστασίες έχουν τυφλό σημείο. Ο μικροαυτόματος προστατεύει από υπερένταση και το ρελέ διαρροής από διαρροή. Αν όμως υπάρχει σπινθηρισμός που δεν δίνει καθαρό βραχυκύκλωμα ούτε ουσιαστική διαρροή, η εγκατάσταση μπορεί να συνεχίσει να λειτουργεί ενώ η μόνωση γύρω από το σημείο καταπονείται θερμικά.

Το AFDD δημιουργήθηκε για να καλύψει αυτό το κενό. Δεν αντικαθιστά τις υπόλοιπες προστασίες, αλλά συμπληρώνει το σύστημα αναγνωρίζοντας το χαρακτηριστικό ηλεκτρικό αποτύπωμα ενός επικίνδυνου τόξου πριν αυτό εξελιχθεί σε πραγματική εστία πυρκαγιάς.

1. Το ηλεκτρικό τόξο μπορεί να καίει χωρίς να φαίνεται σαν κλασική βλάβη

Ένα χαλαρό τερματικό, μια φθαρμένη μπαλαντέζα, ένα καλώδιο που πιέστηκε από έπιπλο ή μια σύνδεση που με τα χρόνια έχασε τη σωστή επαφή μπορεί να δημιουργήσει επαναλαμβανόμενο σπινθηρισμό. Σε τέτοιες περιπτώσεις, το ρεύμα συχνά δεν ανεβαίνει τόσο πολύ ώστε να ενεργοποιηθεί η μαγνητική προστασία του μικροαυτόματου.

Το αποτέλεσμα είναι ύπουλο: αναπτύσσονται πολύ υψηλές τοπικές θερμοκρασίες, η μόνωση αλλοιώνεται σταδιακά και τα γειτονικά υλικά θερμαίνονται χωρίς να υπάρχει η εμφανής εικόνα ενός θεαματικού βραχυκυκλώματος. Για αυτό πολλές ηλεκτρικές φωτιές ξεκινούν από σημεία που εξωτερικά δείχνουν αθώα μέχρι τη στιγμή της ανάφλεξης.

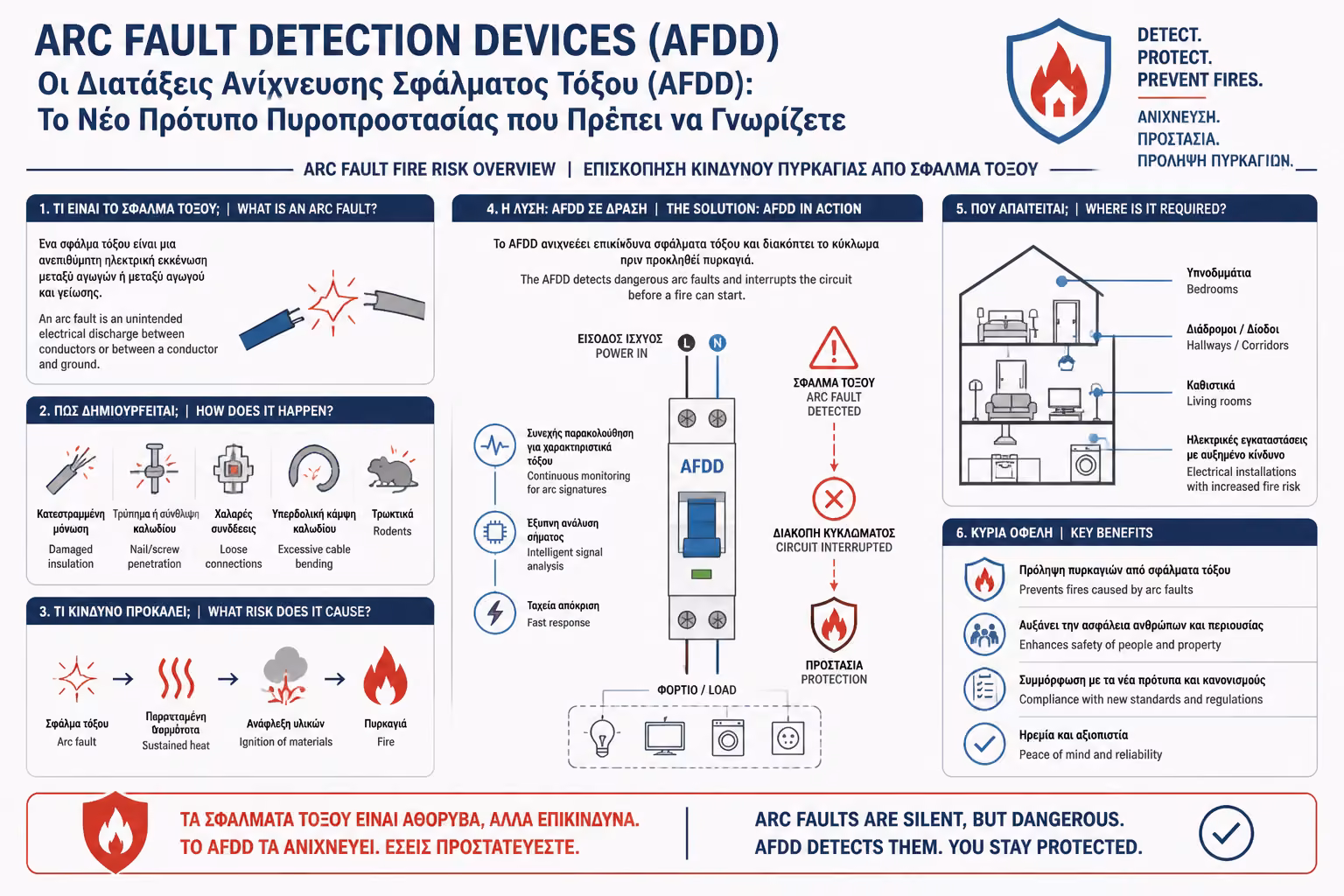

Εισαγωγή στον κίνδυνο ηλεκτρικού τόξου και στη λειτουργία AFDD

Το τόξο δεν σημαίνει πάντα μεγάλο ρεύμα

Μπορεί να είναι θερμικά καταστροφικό χωρίς να μοιάζει με κλασικό βραχυκύκλωμα.

Οι χαλαρές συνδέσεις είναι κρίσιμος κίνδυνος

Μικρές μηχανικές ατέλειες μπορούν να μετατραπούν σε σοβαρή πηγή ανάφλεξης.

Η βλάβη εξελίσσεται σιωπηλά

Η εγκατάσταση συχνά συνεχίζει να λειτουργεί ενώ το σημείο καταστρέφεται.

Τα κρυφά σημεία είναι τα πιο επικίνδυνα

Πρίζες, μπουάτ και καλώδια μέσα σε τοίχους δεν επιθεωρούνται εύκολα στην καθημερινότητα.

2. Το AFDD αναγνωρίζει το ηλεκτρικό αποτύπωμα του σπινθηρισμού

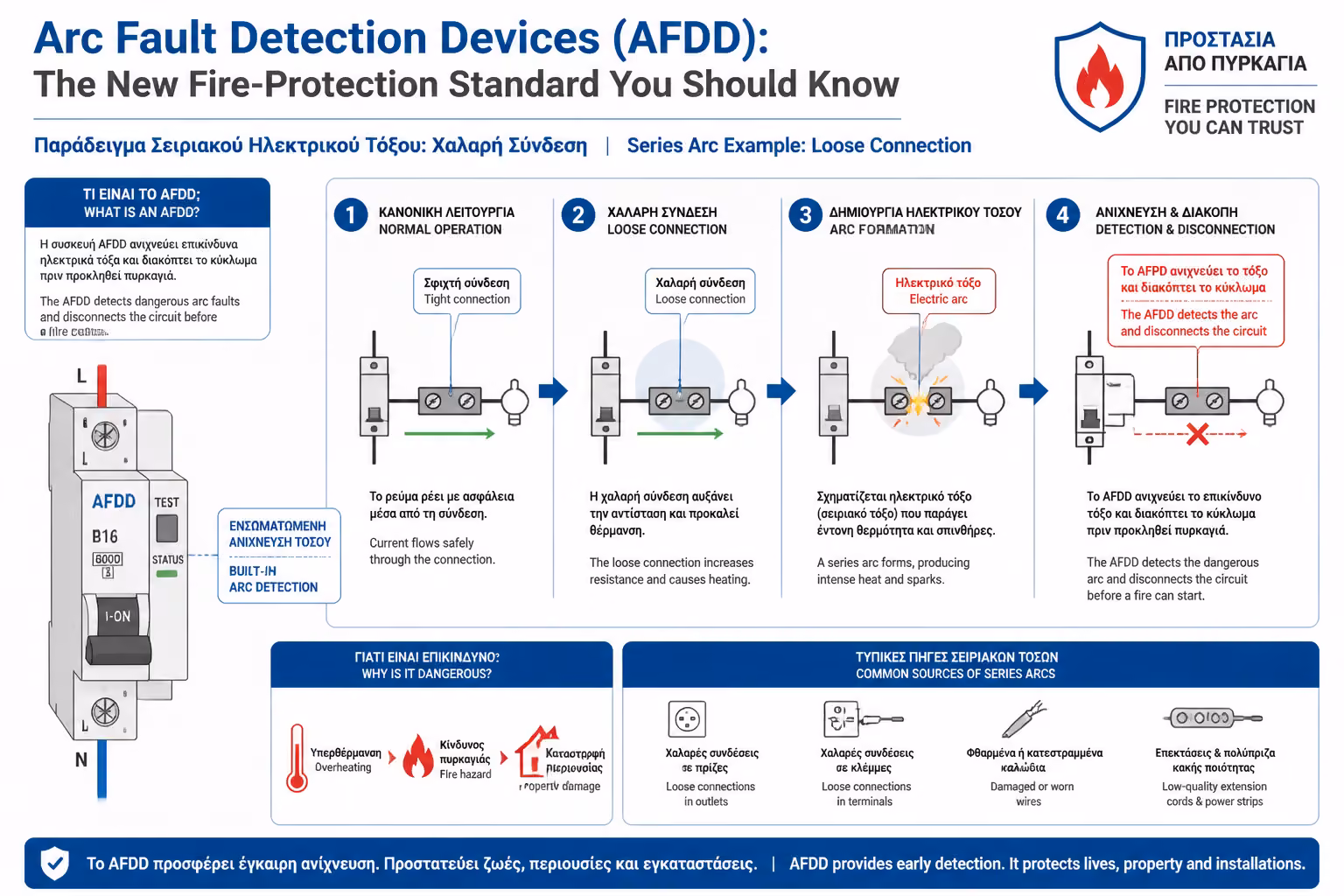

Παράδειγμα σειριακού τόξου από χαλαρή σύνδεση

Σε αντίθεση με τις κλασικές προστασίες, το AFDD δεν βασίζεται μόνο στο μέγεθος του ρεύματος. Αναλύει την κυματομορφή και αναζητά χαρακτηριστικά μοτίβα υψηλής συχνότητας και παραμορφώσεων που συνδέονται με επικίνδυνο τόξο. Με απλά λόγια, ακούει ηλεκτρικά τον θόρυβο που αφήνει πίσω του ο σπινθηρισμός.

Το ζητούμενο είναι να ξεχωρίσει έναν επικίνδυνο σπινθηρισμό εγκατάστασης από τα φυσιολογικά ηλεκτρικά φαινόμενα που δημιουργούν ορισμένα φορτία. Ένα σωστά σχεδιασμένο AFDD είναι ακριβώς αυτή η έξυπνη διάκριση: δεν επεμβαίνει επειδή υπάρχει οποιαδήποτε ηλεκτρονική δραστηριότητα, αλλά επειδή αναγνωρίζει μοτίβο πραγματικού κινδύνου πυρκαγιάς.

Δεν μετρά μόνο Ampere

Αναγνωρίζει ποιότητα και μοτίβο του ηλεκτρικού σήματος.

Το λογισμικό παίζει κρίσιμο ρόλο

Η σωστή διάκριση μεταξύ αθώου και επικίνδυνου θορύβου είναι η ουσία της τεχνολογίας.

Το AFDD συμπληρώνει, δεν αντικαθιστά

Συνεργάζεται με RCD και MCB αντί να παίρνει τη θέση τους.

Η αξία του είναι προληπτική

Στοχεύει να κόψει την εξέλιξη πριν πάρει μορφή πυρκαγιάς.

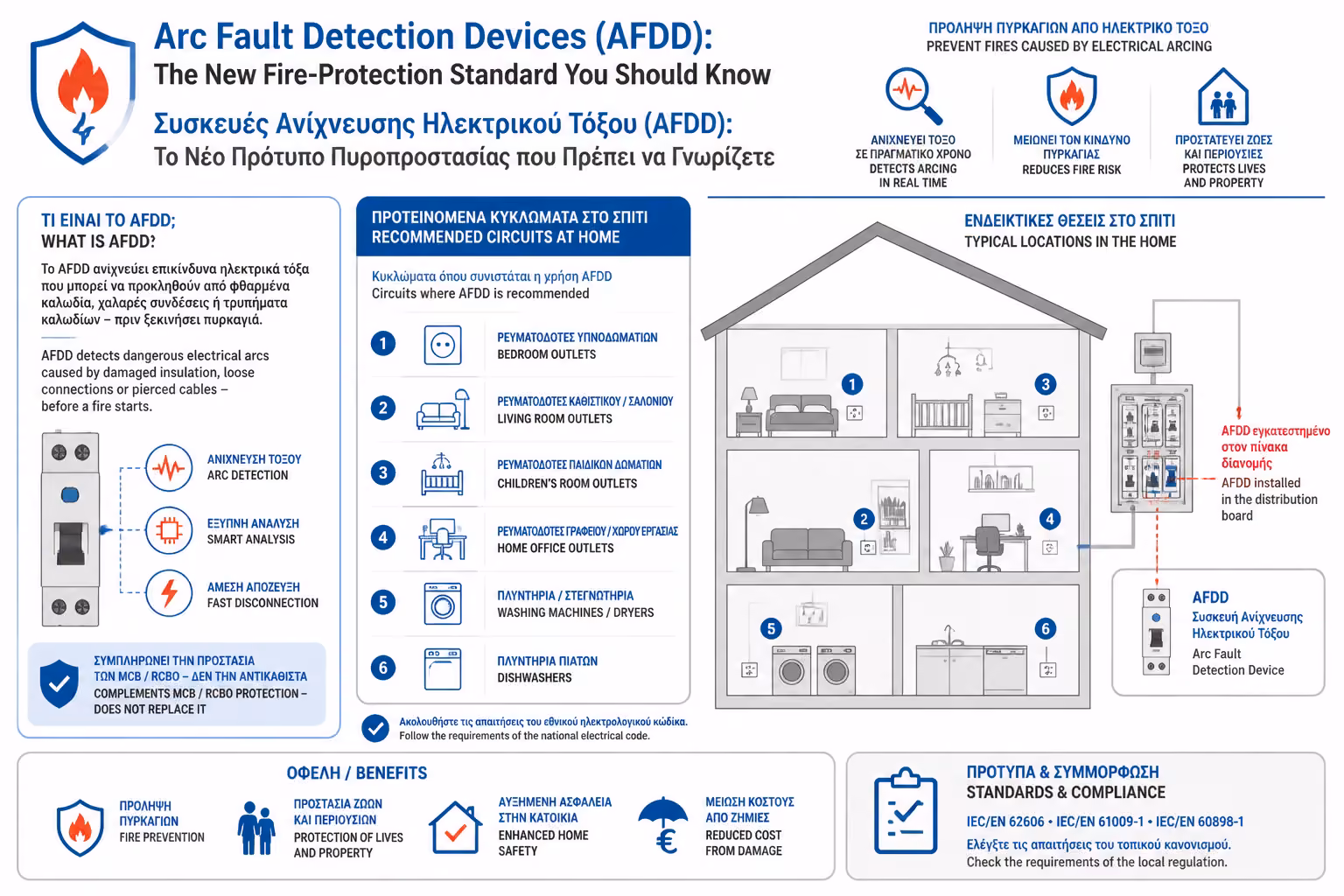

3. Δεν χρειάζεται παντού, αλλά σε κάποια κυκλώματα έχει πολύ νόημα

Σε κατοικίες με υπνοδωμάτια, ξύλινα στοιχεία, παλιές καλωδιώσεις, χώρους με αυξημένη παρουσία υφασμάτων ή δύσκολη επιτήρηση, η χρήση AFDD έχει ισχυρή λογική. Επίσης, σε ανακαινίσεις όπου ένα μέρος της εγκατάστασης παραμένει παλιό, ένα τέτοιο εξάρτημα μπορεί να λειτουργήσει ως επιπλέον στρώμα πυροπροστασίας.

Δεν σημαίνει ότι κάθε κύκλωμα κάθε διαμερίσματος πρέπει υποχρεωτικά να έχει AFDD. Σημαίνει όμως ότι ο σχεδιαστής οφείλει να αξιολογεί πού ο κίνδυνος από κρυφό τόξο είναι δυσανάλογα μεγάλος σε σχέση με το κόστος της προστασίας και να επιλέγει αναλόγως τα κρίσιμα κυκλώματα.

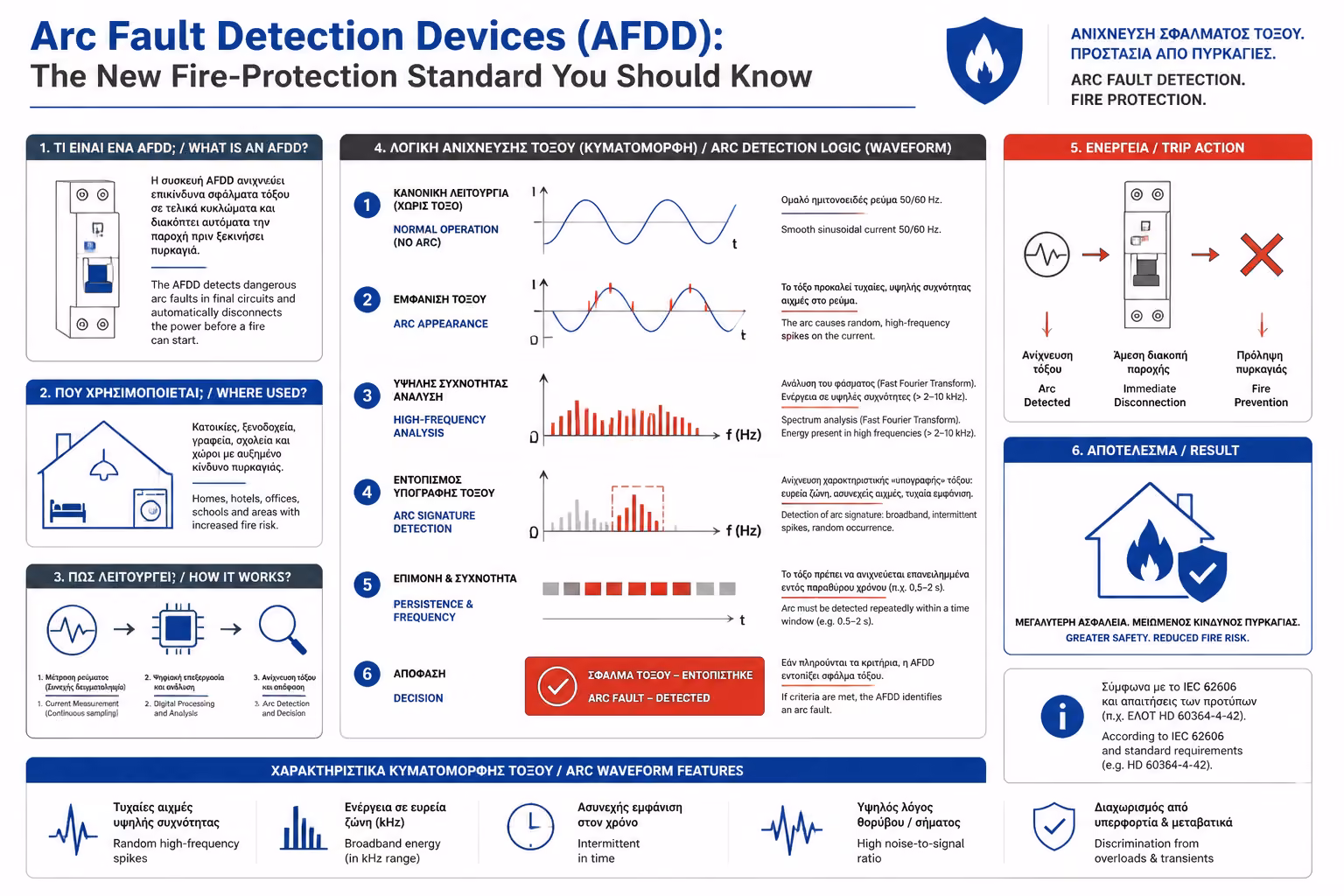

Ανάλυση κυματομορφής από AFDD για ανίχνευση τόξου

Υπνοδωμάτια και χώροι κατοίκησης είναι προτεραιότητα

Εκεί η έγκαιρη προειδοποίηση πυρκαγιάς έχει μέγιστη αξία.

Παλιές εγκαταστάσεις ωφελούνται περισσότερο

Η γήρανση συνδέσεων και μόνωσης αυξάνει τον σχετικό κίνδυνο.

Η στοχευμένη εφαρμογή είναι ώριμη λύση

Δεν χρειάζεται πάντα πλήρης κάλυψη για να υπάρξει ουσιαστικό όφελος.

Το κόστος πρέπει να σταθμίζεται τεχνικά

Η επιλογή γίνεται με βάση τον κίνδυνο και όχι με γενικόλογα.

4. Το AFDD είναι το επόμενο επίπεδο πυροπροστασίας, όχι gadget

Σε πολλές συζητήσεις παρουσιάζεται σαν εξεζητημένο ή υπερβολικό εξάρτημα. Αυτό συμβαίνει συνήθως επειδή συγκρίνεται με παλιές εγκαταστασιακές συνήθειες και όχι με τη σύγχρονη πραγματικότητα ενός σπιτιού γεμάτου φορτία, ηλεκτρονικά, μπαλαντέζες, φορτιστές και κρυφές ενώσεις πίσω από έπιπλα.

Η ουσιαστική του θέση είναι ξεκάθαρη: εκεί όπου θέλουμε να προστατεύσουμε ζωές και περιουσία όχι μόνο από χοντροκομμένα σφάλματα αλλά και από πιο ύπουλες θερμικές εξελίξεις. Με αυτή την έννοια, το AFDD είναι φυσική εξέλιξη της ηλεκτρικής ασφάλειας και όχι εντυπωσιακό αξεσουάρ του καταλόγου.
