Η ταινία δεν είναι κοινό καλώδιο
Χρειάζεται κατάλληλη διατομή, σωστό υλικό και συνέχεια σε όλη την περίμετρο.
Βήμα-Βήμα η Εγκατάσταση Θεμελιακής Γείωσης: Τι μπαίνει μέσα στα μπετά πριν πέσει η πλάκα
Η θεμελιακή γείωση δεν είναι μια λεπτομέρεια που μπορεί να προστεθεί αργότερα με ηρεμία. Είναι μία εργασία που πρέπει να συντονιστεί με απόλυτη ακρίβεια μέσα σε ένα πολύ μικρό εργοταξιακό παράθυρο, ακριβώς πριν πέσει το σκυρόδεμα και χαθεί κάθε πρόσβαση στα θεμέλια.
Αυτός είναι ο λόγος που η εγκατάστασή της αγχώνει τόσο συχνά τον επιβλέποντα μηχανικό. Αν λείψει η ταινία, οι σωστές κλέμες, οι αναμονές ή το απαραίτητο concrete cover, το λάθος θάβεται μέσα στο μπετόν και δύσκολα διορθώνεται χωρίς ακριβές παρεμβάσεις.
Η σωστή προσέγγιση είναι να δείτε τη θεμελιακή γείωση σαν μέρος του φέροντος οργανισμού της ηλεκτρικής ασφάλειας του κτιρίου. Δεν αρκεί να υπάρχει υλικό στο εργοτάξιο. Χρειάζεται ακριβής όδευση, μηχανική στήριξη, σωστές εξόδους και πλήρης τεκμηρίωση πριν η πλάκα κλείσει οριστικά το σύστημα.
Στην πράξη, ο οδηγός «Βήμα-Βήμα η Εγκατάσταση Θεμελιακής Γείωσης: Τι μπαίνει μέσα στα μπετά πριν πέσει η πλάκα» δεν διαβάζεται μόνο θεωρητικά. Χρησιμεύει σαν checklist για επιβλέποντες, ιδιοκτήτες και εγκαταστάτες που θέλουν να ελέγξουν αν η λύση που εφαρμόζεται στο έργο είναι πραγματικά ασφαλής, μετρήσιμη και συμβατή με τη συνολική αρχιτεκτονική προστασίας του κτιρίου.
1. Τα σωστά υλικά και η σωστή χημική λογική του συστήματος
Η τυπική λύση βασίζεται σε γαλβανισμένη εν θερμώ χαλύβδινη ταινία, βαρέως τύπου κλέμες και αντιδιαβρωτική προστασία στα σημεία εξόδου. Ο λόγος που προτιμάται ο γαλβανισμένος χάλυβας είναι ότι συνεργάζεται σωστά με το αλκαλικό περιβάλλον του σκυροδέματος και προσφέρει μακροχρόνια σταθερότητα.
Το λάθος ξεκινά όταν αντιμετωπίζουμε το σύστημα σαν μια απλή σύνδεση μετάλλων. Στην πραγματικότητα πρόκειται για λεπτομερή σύνθεση υλικών μέσα σε περιβάλλον μπετόν, υγρασίας και μελλοντικών θερμικών μεταβολών. Γι' αυτό και οι αυτοσχεδιασμοί κοστίζουν ακριβά.
Σε σχέση με το θέμα «Βήμα-Βήμα η Εγκατάσταση Θεμελιακής Γείωσης: Τι μπαίνει μέσα στα μπετά πριν πέσει η πλάκα», η ενότητα «1. Τα σωστά υλικά και η σωστή χημική λογική του συστήματος» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.
Οι κλέμες είναι μέρος της αντοχής
Η μηχανική σύσφιγξη αντικαθιστά τη λανθασμένη λογική της συγκόλλησης.
Η αντιδιαβρωτική προστασία είναι κρίσιμη
Τα σημεία που βγαίνουν από το μπετόν είναι τα πιο εκτεθειμένα στη φθορά.
Το υλικό πρέπει να προβλέπεται έγκαιρα
Αν λείψουν εξαρτήματα την ημέρα της σκυροδέτησης, το έργο μπαίνει σε κίνδυνο.
2. Η όδευση της ταινίας πρέπει να δημιουργεί πραγματικό δίκτυο

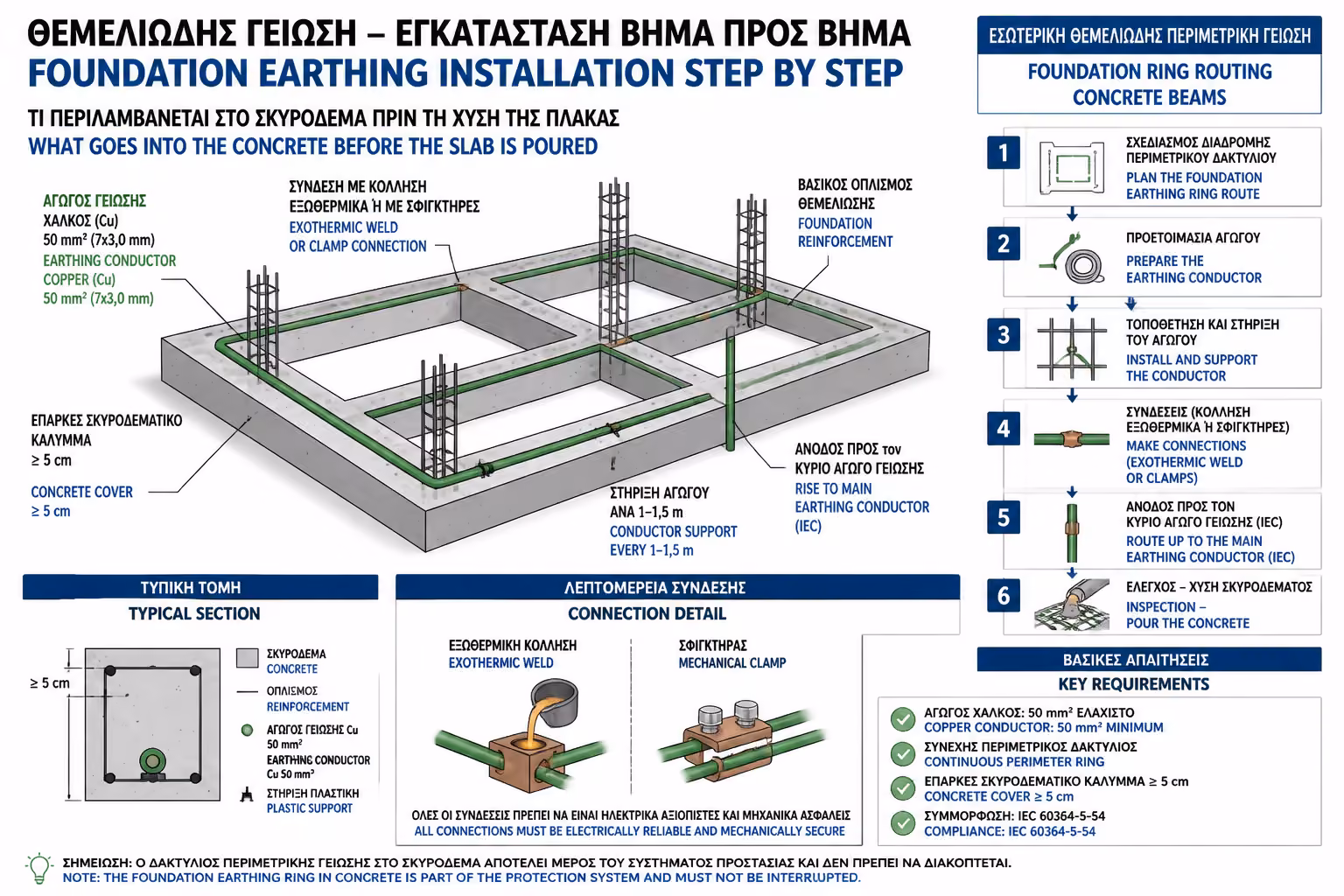

Η θεμελιακή γείωση τοποθετείται ώστε να σχηματίζει κλειστό βρόχο γύρω από την περίμετρο του κτιρίου. Σε μεγαλύτερα κτίρια προστίθενται εγκάρσιες διαδρομές ώστε να προκύπτει κάνναβος και όχι μια αδύναμη μονοσήμαντη πορεία που εξυπηρετεί μόνο τυπικά τη μελέτη.
Το βασικό ζητούμενο είναι να εξασφαλιστεί μεγάλη και ομοιόμορφη επαφή με το σκυρόδεμα και μέσω αυτού με το έδαφος. Η ταινία δεν πρέπει να ακουμπά στο χώμα, αλλά να περιβάλλεται επαρκώς από μπετόν ώστε να προστατεύεται και να λειτουργεί σταθερά για δεκαετίες.
Σε σχέση με το θέμα «Βήμα-Βήμα η Εγκατάσταση Θεμελιακής Γείωσης: Τι μπαίνει μέσα στα μπετά πριν πέσει η πλάκα», η ενότητα «2. Η όδευση της ταινίας πρέπει να δημιουργεί πραγματικό δίκτυο» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.
Ο βρόχος πρέπει να είναι κλειστός
Η ασυνέχεια στην περίμετρο ακυρώνει το πλεονέκτημα της θεμελιακής λογικής.
Τα μεγάλα κτίρια θέλουν κάνναβο
Η μόνη περίμετρος δεν επαρκεί όταν οι διαστάσεις αυξάνονται.
Το concrete cover προστατεύει
Η ταινία δεν πρέπει να μένει γυμνή ή να ακουμπά απευθείας στο χώμα.
Η όδευση πρέπει να φωτογραφίζεται
Μετά το σκυρόδεμα, η τεκμηρίωση είναι η μόνη απόδειξη σωστής εφαρμογής.
3. Οι αναμονές καθορίζουν πώς θα συνεργαστεί το κτίριο με τη γείωση

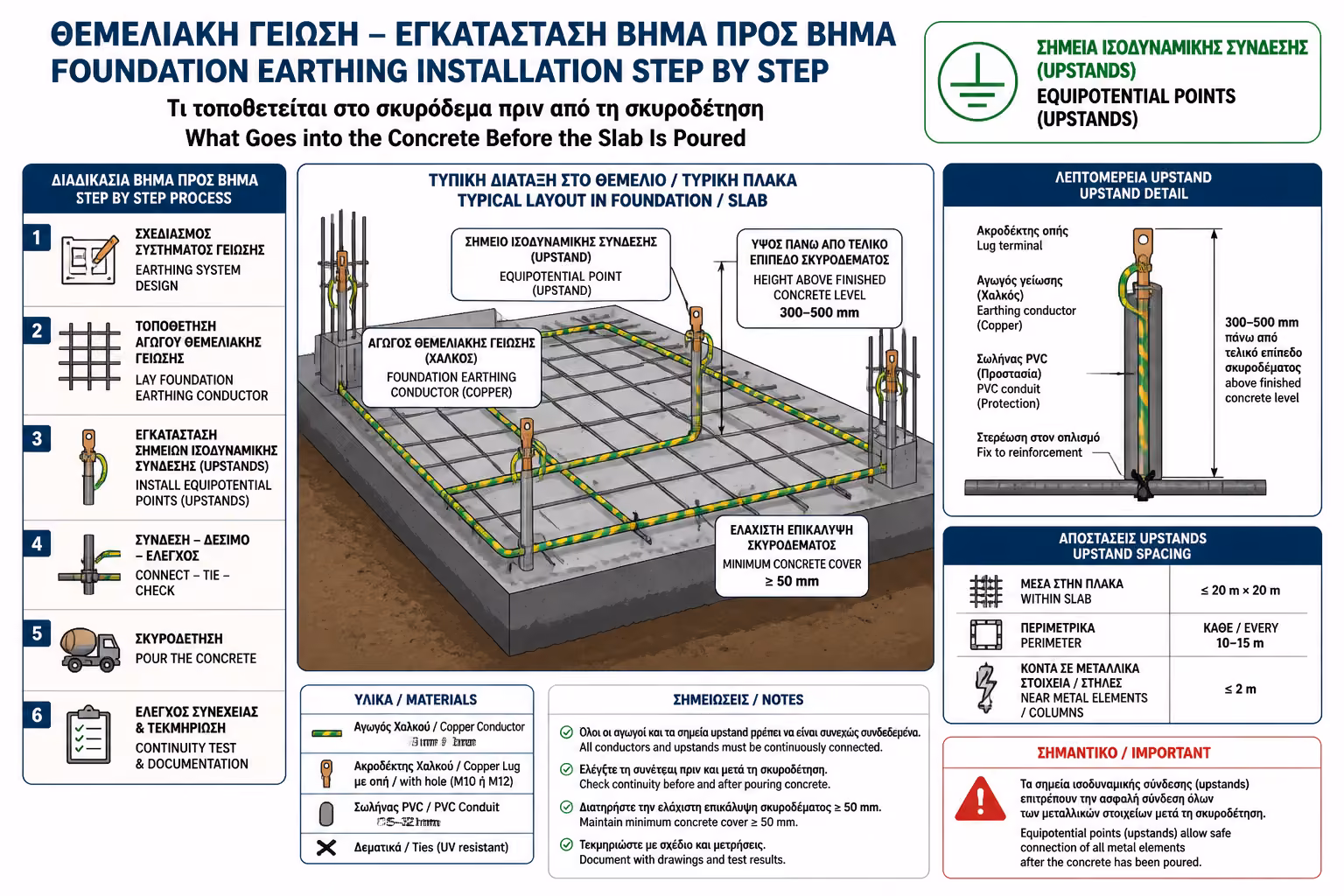

Η περιμετρική ταινία από μόνη της δεν αρκεί. Πρέπει να βγουν στρατηγικά σημεία αναμονής προς τον κεντρικό πίνακα, το λεβητοστάσιο, πιθανό φρεάτιο ανελκυστήρα, εξωτερικές καθόδους αντικεραυνικού και κάθε άλλη θέση όπου η γείωση θα χρειαστεί να δεχθεί μελλοντικές συνδέσεις.
Αυτές οι αναμονές είναι το πρακτικό interface ανάμεσα στη θαμμένη υποδομή και στη λειτουργική ζωή του κτιρίου. Αν λείπουν ή βγουν σε λάθος θέση, το υπόλοιπο ηλεκτρολογικό σύστημα αναγκάζεται να δουλέψει με πατέντες και παρακάμψεις.
Σε σχέση με το θέμα «Βήμα-Βήμα η Εγκατάσταση Θεμελιακής Γείωσης: Τι μπαίνει μέσα στα μπετά πριν πέσει η πλάκα», η ενότητα «3. Οι αναμονές καθορίζουν πώς θα συνεργαστεί το κτίριο με τη γείωση» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.
Ο πίνακας χρειάζεται καθαρή αναμονή
Η βασική σύνδεση του ζυγού γείωσης πρέπει να έχει προβλεφθεί από πριν.
Το μηχανοστάσιο δεν είναι προαιρετικό
Σωλήνες, boiler και μεταλλικά μέρη απαιτούν σοβαρή ισοδυναμική σύνδεση.
Το αντικεραυνικό χρειάζεται διαδρομές
Αν το κτίριο θα αποκτήσει καθόδους, αυτές πρέπει να έχουν προβλεφθεί εγκαίρως.
Η αντιδιαβρωτική ταινία μπαίνει στην έξοδο
Το πέρασμα από μπετόν σε αέρα είναι το πιο ευάλωτο σημείο του συστήματος.
4. Τα μεγάλα λάθη είναι γνωστά και δεν συγχωρούνται

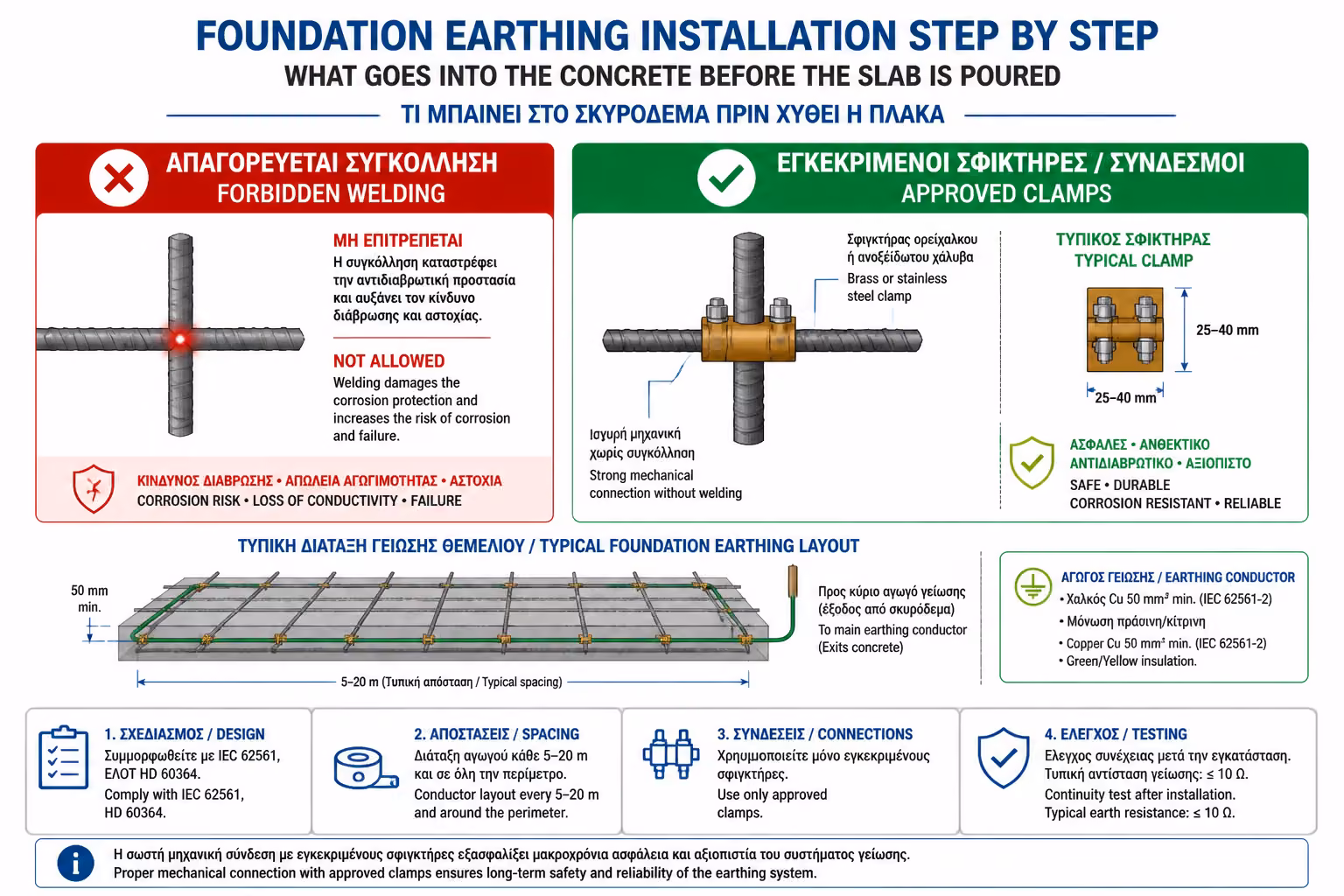

Τα πιο συνηθισμένα σφάλματα είναι η ηλεκτροσυγκόλληση πάνω στη γαλβανισμένη ταινία, η χρήση του ίδιου του οπλισμού ως υποκατάστατου αγωγού γείωσης και η αδιαφορία για τη φωτογραφική καταγραφή. Αυτά δεν είναι απλώς ατέλειες, αλλά πρακτικές που ακυρώνουν την αξιοπιστία του συστήματος.
Η σωστή θεμελιακή γείωση ολοκληρώνεται μόνο όταν ο μηχανικός έχει στα χέρια του εικόνες της διαδρομής, λεπτομέρειες των συνδέσεων και βεβαιότητα ότι οι εξόδοι και οι επαφές έγιναν σύμφωνα με τον κανονισμό. Ό,τι δεν τεκμηριώνεται πριν το μπετόν, μετά δύσκολα αποδεικνύεται.
Σε σχέση με το θέμα «Βήμα-Βήμα η Εγκατάσταση Θεμελιακής Γείωσης: Τι μπαίνει μέσα στα μπετά πριν πέσει η πλάκα», η ενότητα «4. Τα μεγάλα λάθη είναι γνωστά και δεν συγχωρούνται» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.
Η συγκόλληση καταστρέφει τον γαλβανισμό
Τοπικά μπορεί να φαίνεται ισχυρή, μακροπρόθεσμα όμως ανοίγει τον δρόμο στη διάβρωση.
Ο οπλισμός δεν είναι υποκατάστατο
Οι δεσίματα του σιδερά δεν αποτελούν πιστοποιημένο αγώγιμο δίκτυο κεραυνικών ρευμάτων.
Η τεκμηρίωση είναι μέρος του έργου
Χωρίς φωτογραφίες και καταγραφή, η ποιότητα χάνεται κάτω από την πλάκα.
Η διόρθωση μετά το μπετόν είναι ακριβή
Η πρόληψη εδώ είναι πολλαπλάσια φθηνότερη από κάθε μεταγενέστερη επέμβαση.
