Γιατί το σύστημα TT εξαρτάται τόσο πολύ από το ρελέ διαρροής;

Επειδή σε περίπτωση σφάλματος το ρεύμα επιστρέφει μέσω της γης και όχι μέσω χαμηλής αντίστασης μεταλλικού βρόχου. Άρα οι απλές ασφάλειες δεν αρκούν για γρήγορη προστασία ανθρώπου.

Γιατί χρειαζόμαστε τοπική γείωση ακόμη και σε TN-C-S;

Επειδή αν διακοπεί το PEN στο δίκτυο, η τοπική γείωση λειτουργεί σαν επιπλέον δίχτυ ασφαλείας και σταθεροποιεί την εγκατάσταση απέναντι σε επικίνδυνες τάσεις επαφής.

Τύποι Δικτύων Γείωσης (ΤΤ, TN-S, TN-C-S): Ένας απλός οδηγός για μηχανικούς και σπουδαστές

Τα TT, TN-S και TN-C-S ακούγονται συχνά σαν ακαδημαϊκές συντομογραφίες που αφορούν μόνο μελετητές. Στην πράξη όμως είναι η βασική γλώσσα που περιγράφει πώς συνδέεται το κτίριο με την πηγή τροφοδότησης και πώς επιστρέφουν τα ρεύματα σφάλματος με ασφάλεια.

Από αυτή τη λογική εξαρτώνται κρίσιμες επιλογές: πώς συμπεριφέρεται ένα ρελέ διαρροής, τι είδους απαγωγό υπέρτασης απαιτεί ο πίνακας, ποια όρια μετρήσεων έχουν νόημα και πού πρέπει να ενισχυθεί η τοπική γείωση.

Αν ο ιδιοκτήτης ή ο νεότερος μηχανικός δεν ξεκαθαρίσει ποιο σύστημα έχει μπροστά του, υπάρχει κίνδυνος να τοποθετήσει σωστά υλικά σε λάθος αρχιτεκτονική. Άρα το πρώτο βήμα δεν είναι το προϊόν, αλλά η κατανόηση του δικτύου.

Στην πράξη, ο οδηγός «Τύποι Δικτύων Γείωσης (ΤΤ, TN-S, TN-C-S): Ένας απλός οδηγός για μηχανικούς και σπουδαστές» δεν διαβάζεται μόνο θεωρητικά. Χρησιμεύει σαν checklist για επιβλέποντες, ιδιοκτήτες και εγκαταστάτες που θέλουν να ελέγξουν αν η λύση που εφαρμόζεται στο έργο είναι πραγματικά ασφαλής, μετρήσιμη και συμβατή με τη συνολική αρχιτεκτονική προστασίας του κτιρίου.

1. Τα γράμματα περιγράφουν σχέση πηγής, ουδετέρου και γείωσης

Το πρώτο γράμμα δείχνει πώς συνδέεται η πηγή με τη γη, το δεύτερο πώς συνδέεται η εγκατάσταση και τα επόμενα αν ουδέτερος και προστατευτικός αγωγός ταξιδεύουν μαζί ή χωριστά. Η ονοματολογία δεν είναι τυπική πολυτέλεια αλλά συμπυκνωμένη περιγραφή της αρχιτεκτονικής προστασίας.

Όταν διαβάζετε σωστά αυτά τα γράμματα, αντιλαμβάνεστε ποιος αγωγός κάνει τι, πού επιτρέπεται διαχωρισμός, ποιος βρόχος σφάλματος αναμένεται και ποιες εξαρτήσεις ασφαλείας έχει το κτίριο απέναντι στη γείωση ή στον ουδέτερο.

Σε σχέση με το θέμα «Τύποι Δικτύων Γείωσης (ΤΤ, TN-S, TN-C-S): Ένας απλός οδηγός για μηχανικούς και σπουδαστές», η ενότητα «1. Τα γράμματα περιγράφουν σχέση πηγής, ουδετέρου και γείωσης» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

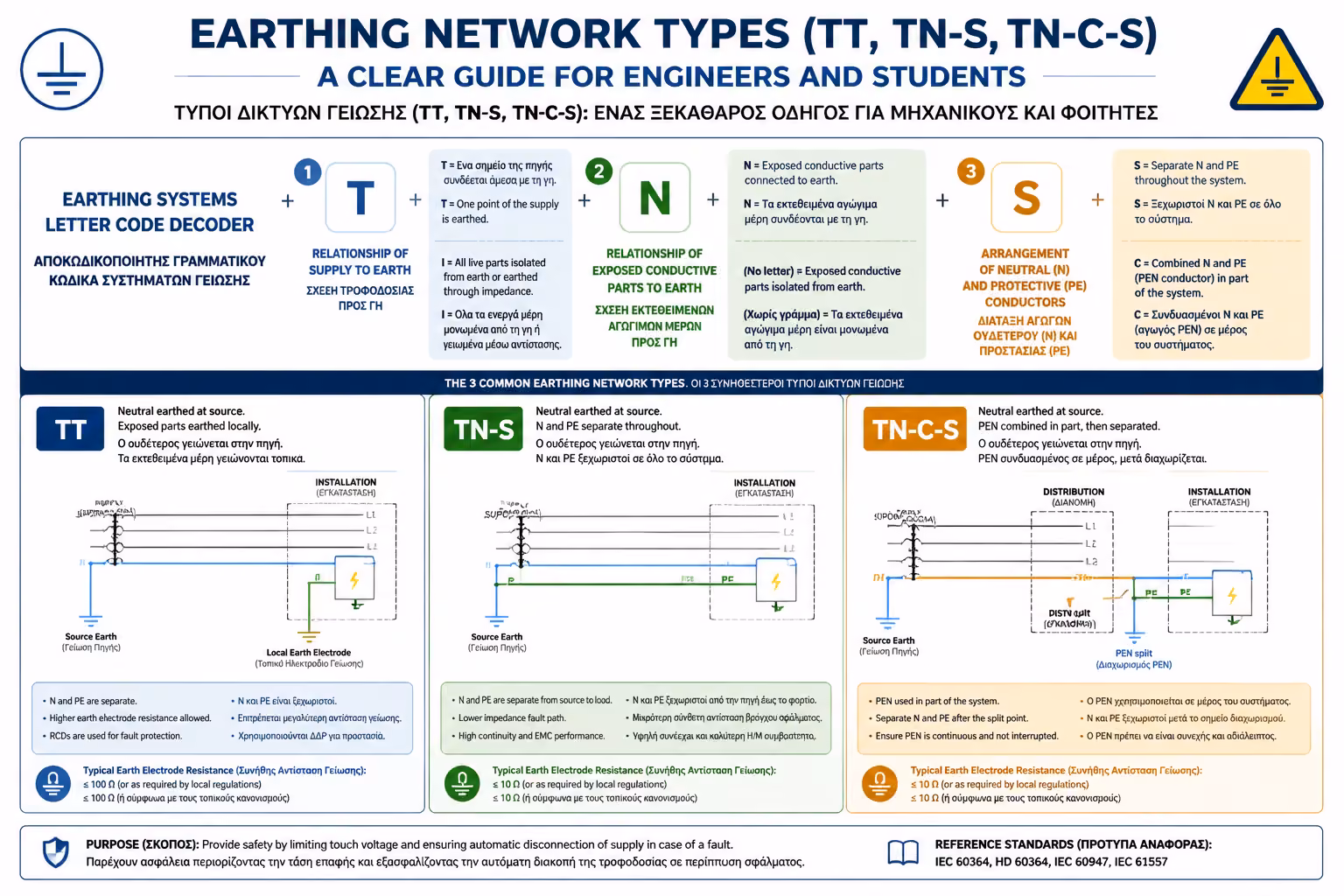

Αποκωδικοποίηση γραμμάτων TT, TN-S και TN-C-S

Το Τ σημαίνει γη

Δείχνει άμεση σύνδεση είτε της πηγής είτε της εγκατάστασης με το έδαφος.

Το Ν αφορά τον ουδέτερο

Περιγράφει σχέση των εκτεθειμένων μερών με τον γειωμένο ουδέτερο της πηγής.

Το S σημαίνει separation

Ουδέτερος και PE ταξιδεύουν σε ξεχωριστούς αγωγούς.

Το C σημαίνει combined

Οι ρόλοι ενώνονται προσωρινά σε έναν κοινό αγωγό PEN.

2. Το TT δίνει ανεξαρτησία αλλά απαιτεί σωστή διαφορική προστασία

Στο TT το κτίριο διαθέτει δικό του ηλεκτρόδιο γείωσης και δεν βασίζεται σε ξεχωριστό προστατευτικό αγωγό που έρχεται από το δίκτυο. Αυτό είναι συνηθισμένο σε πολλά εναέρια ή περιφερειακά δίκτυα και δίνει καθαρή τοπική λογική γείωσης.

Το τίμημα είναι ότι το ρεύμα σφάλματος δεν ακολουθεί τόσο χαμηλής αντίστασης μεταλλικό δρόμο όσο στα TN συστήματα. Άρα η προστασία ανθρώπου βασίζεται κρίσιμα στο ρελέ διαρροής και στην ποιότητα του τοπικού ηλεκτροδίου.

Σε σχέση με το θέμα «Τύποι Δικτύων Γείωσης (ΤΤ, TN-S, TN-C-S): Ένας απλός οδηγός για μηχανικούς και σπουδαστές», η ενότητα «2. Το TT δίνει ανεξαρτησία αλλά απαιτεί σωστή διαφορική προστασία» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

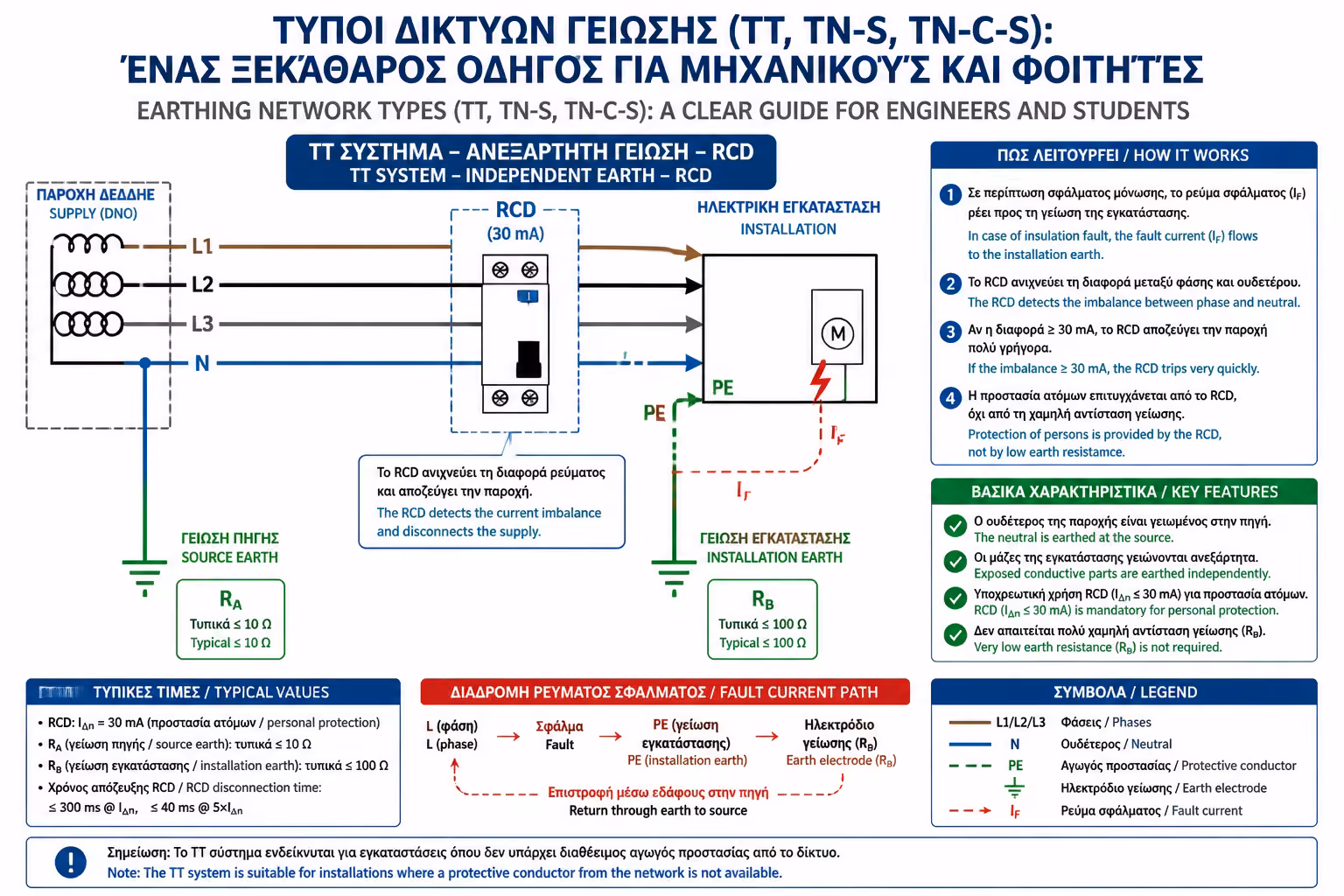

Δίκτυο TT με ανεξάρτητη γείωση και υποχρεωτικό ρελέ διαρροής

Η γείωση είναι τοπική

Το κτίριο φτιάχνει τη δική του σχέση με το έδαφος.

Το ρελέ είναι θεμελιώδες

Χωρίς RCD, η απόζευξη σε διαρροή δεν είναι επαρκώς γρήγορη.

Η μέτρηση της γείωσης έχει βαρύτητα

Η αντίσταση του ηλεκτροδίου επηρεάζει άμεσα τη συνολική ασφάλεια.

Τα υλικά υπέρτασης πρέπει να ταιριάζουν

Η συνδεσμολογία των SPDs εξαρτάται από το αν το σύστημα είναι TT ή TN.

3. Το TN-S και το TN-C-S βελτιώνουν τον βρόχο σφάλματος με διαφορετικό τρόπο

Στο TN-S ουδέτερος και προστατευτικός αγωγός είναι χωριστοί σε όλη τη διαδρομή από την πηγή μέχρι το φορτίο. Αυτό προσφέρει καθαρή λειτουργία, μικρότερες παρεμβολές και υψηλό επίπεδο ελέγχου, γι' αυτό και συναντάται κυρίως σε σοβαρές εγκαταστάσεις ή ιδιωτικούς υποσταθμούς.

Στο TN-C-S η κοινή αγωγή PEN χρησιμοποιείται σε τμήμα του δικτύου και διαχωρίζεται μέσα ή κοντά στο κτίριο. Είναι πρακτικό και διαδεδομένο, αλλά απαιτεί ιδιαίτερη προσοχή επειδή βλάβη ή διακοπή του PEN μπορεί να δημιουργήσει πολύ επικίνδυνες συνθήκες.

Σε σχέση με το θέμα «Τύποι Δικτύων Γείωσης (ΤΤ, TN-S, TN-C-S): Ένας απλός οδηγός για μηχανικούς και σπουδαστές», η ενότητα «3. Το TN-S και το TN-C-S βελτιώνουν τον βρόχο σφάλματος με διαφορετικό τρόπο» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.

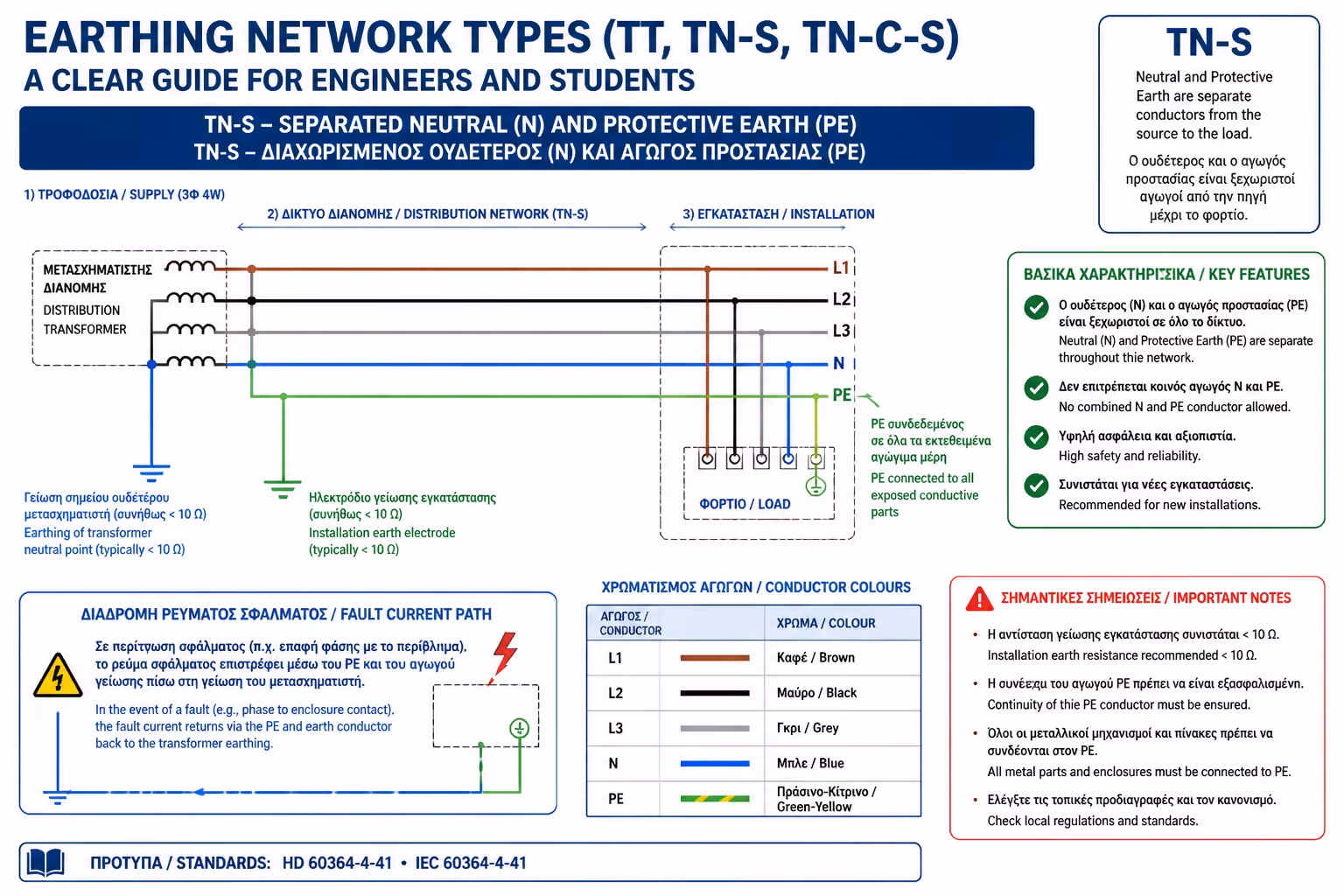

Δίκτυο TN-S με χωριστούς αγωγούς ουδετέρου και γείωσης

Το TN-S είναι το καθαρότερο σενάριο

Οι ρόλοι PE και N δεν μοιράζονται ποτέ κοινό αγωγό.

Το TN-C-S κερδίζει σε πρακτικότητα

Η οικονομία του δικτύου έρχεται με αυξημένες απαιτήσεις ελέγχου.

Ο διαχωρισμός PEN είναι κρίσιμο σημείο

Εκεί πρέπει να οργανωθούν σωστά οι μπάρες και η τοπική γείωση.

Το τοπικό ηλεκτρόδιο παραμένει πολύτιμο

Δεν καταργείται η ανάγκη πραγματικής σύνδεσης του κτιρίου με τη γη.

4. Η σωστή αναγνώριση του δικτύου επηρεάζει κάθε επόμενη επιλογή

Απαγωγοί υπέρτασης, RCDs, μετρήσεις βρόχου, έλεγχος ισοδυναμικών συνδέσεων και αξιολόγηση επικινδυνότητας έχουν νόημα μόνο όταν εντάσσονται στο σωστό σύστημα αναφοράς. Για αυτό η φράση «τι δίκτυο έχουμε;» προηγείται σοβαρά της φράσης «τι υλικό να βάλουμε;».

Σε κατοικίες που αναβαθμίζονται σταδιακά, η αρχική αρχιτεκτονική συχνά ξεχνιέται. Το αποτέλεσμα είναι μίξη λογικών, πρόχειρες γεφυρώσεις και δύσκολη διάγνωση. Η καθαρή αποτύπωση του συστήματος είναι η βάση κάθε σωστής ανακαίνισης πίνακα.

Σε σχέση με το θέμα «Τύποι Δικτύων Γείωσης (ΤΤ, TN-S, TN-C-S): Ένας απλός οδηγός για μηχανικούς και σπουδαστές», η ενότητα «4. Η σωστή αναγνώριση του δικτύου επηρεάζει κάθε επόμενη επιλογή» δεν είναι απλώς πληροφοριακή. Είναι σημείο ελέγχου που καθορίζει αν η μελέτη, η εφαρμογή και η μελλοντική συντήρηση του έργου θα παραμείνουν τεχνικά συνεπείς και λειτουργικά αξιόπιστες μέσα στον χρόνο.
