Οι ενδεικτικές λυχνίες είναι απαραίτητες σε κάθε πίνακα;

Όχι υποχρεωτικά, αλλά συχνά προσφέρουν μεγάλη πρακτική αξία στη διάγνωση και στην καθημερινή αναγνωσιμότητα του πίνακα.

Η ράγα DIN εξυπηρετεί μόνο για ασφάλειες;

Όχι. Μπορεί να φιλοξενήσει μεγάλο εύρος modular εξαρτημάτων, από contactors και smart modules μέχρι τροφοδοτικά και ενδεικτικά στοιχεία.

Ενδεικτικές Λυχνίες & Ράγες: Τα μικρά εξαρτήματα που κάνουν τη ζωή μας πιο εύκολη στον εντοπισμό βλαβών

Στον σχεδιασμό ενός πίνακα, η προσοχή πηγαίνει συνήθως στα μεγάλα εξαρτήματα: ρελέ διαρροής, μικροαυτόματοι, γενικοί διακόπτες, αντικεραυνικά. Όμως η πρακτική ποιότητα του πίνακα φαίνεται συχνά στα μικρότερα βοηθητικά στοιχεία, αυτά που κάνουν τη συντήρηση πιο καθαρή, τη διάγνωση πιο γρήγορη και την οργάνωση πραγματικά επαγγελματική.

Οι ενδεικτικές λυχνίες είναι ακριβώς τέτοιο παράδειγμα. Ένα μικρό φωτεινό στοιχείο μπορεί να δώσει στον τεχνικό ή και στον ενημερωμένο ιδιοκτήτη άμεση εικόνα για το αν υπάρχει τροφοδότηση, αν έχει χαθεί φάση ή αν ένα κρίσιμο σημείο του πίνακα είναι ενεργό. Αντίστοιχα, η ράγα DIN είναι το θεμέλιο που επιτρέπει όλη τη modular αρχιτεκτονική των σύγχρονων πινάκων.

Αυτά τα υλικά ίσως δεν τραβούν το βλέμμα όσο ένα ρελέ ή ένα SPD, αλλά είναι η υποδομή που κάνει έναν πίνακα πιο έξυπνο, πιο αναγνώσιμο και ευκολότερο να εξελιχθεί μελλοντικά.

1. Οι ενδεικτικές λυχνίες προσθέτουν γρήγορη οπτική πληροφορία

Σε έναν μονοφασικό πίνακα, μια σωστά τοποθετημένη λυχνία μπορεί να δείξει αμέσως αν υπάρχει τροφοδότηση μετά το σημείο που επιλέχθηκε. Αυτό βοηθά στον γρήγορο διαχωρισμό μεταξύ εξωτερικής διακοπής και εσωτερικού προβλήματος. Ο χρόνος διάγνωσης μειώνεται αισθητά γιατί η πληροφορία δίνεται οπτικά χωρίς μετρήσεις στο πρώτο στάδιο.

Σε έναν τριφασικό πίνακα, τρεις ξεχωριστές λυχνίες μπορούν να καταστήσουν ορατή απώλεια μίας φάσης σχεδόν στιγμιαία. Αντί να ψάχνουμε αμέσως σε φορτία και υλικά χωρίς εικόνα, έχουμε απευθείας ένδειξη ότι το πρόβλημα είναι στην παροχή ή σε συγκεκριμένη φάση της εισόδου.

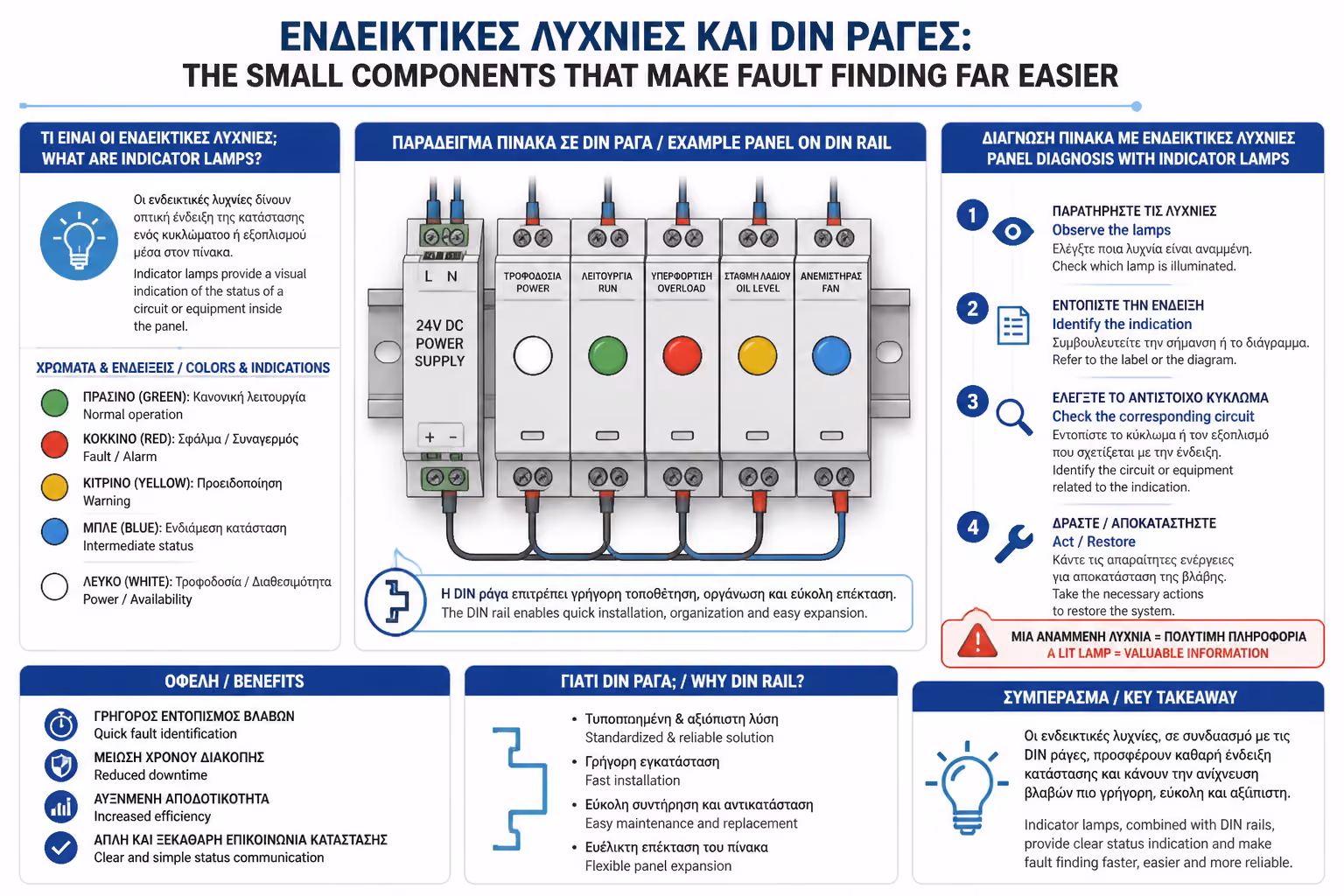

Ενδεικτικές λυχνίες για γρήγορη διάγνωση κατάστασης πίνακα

Η οπτική πληροφορία εξοικονομεί χρόνο

Ένα μικρό λαμπάκι μπορεί να ξεκαθαρίσει γρήγορα την πρώτη εικόνα μιας βλάβης.

Μονοφασικά και τριφασικά ωφελούνται διαφορετικά

Στο τριφασικό η ένδειξη ανά φάση έχει τεράστια διαγνωστική αξία.

Η σωστή θέση σύνδεσης είναι κρίσιμη

Η λυχνία πρέπει να δείχνει το σημείο που πραγματικά θέλουμε να επιτηρούμε.

Η λυχνία δεν είναι διακοσμητική

Είναι εργαλείο λειτουργικής αναγνωσιμότητας του πίνακα.

2. Η ράγα DIN είναι το κοινό δομικό πρότυπο των σύγχρονων πινάκων

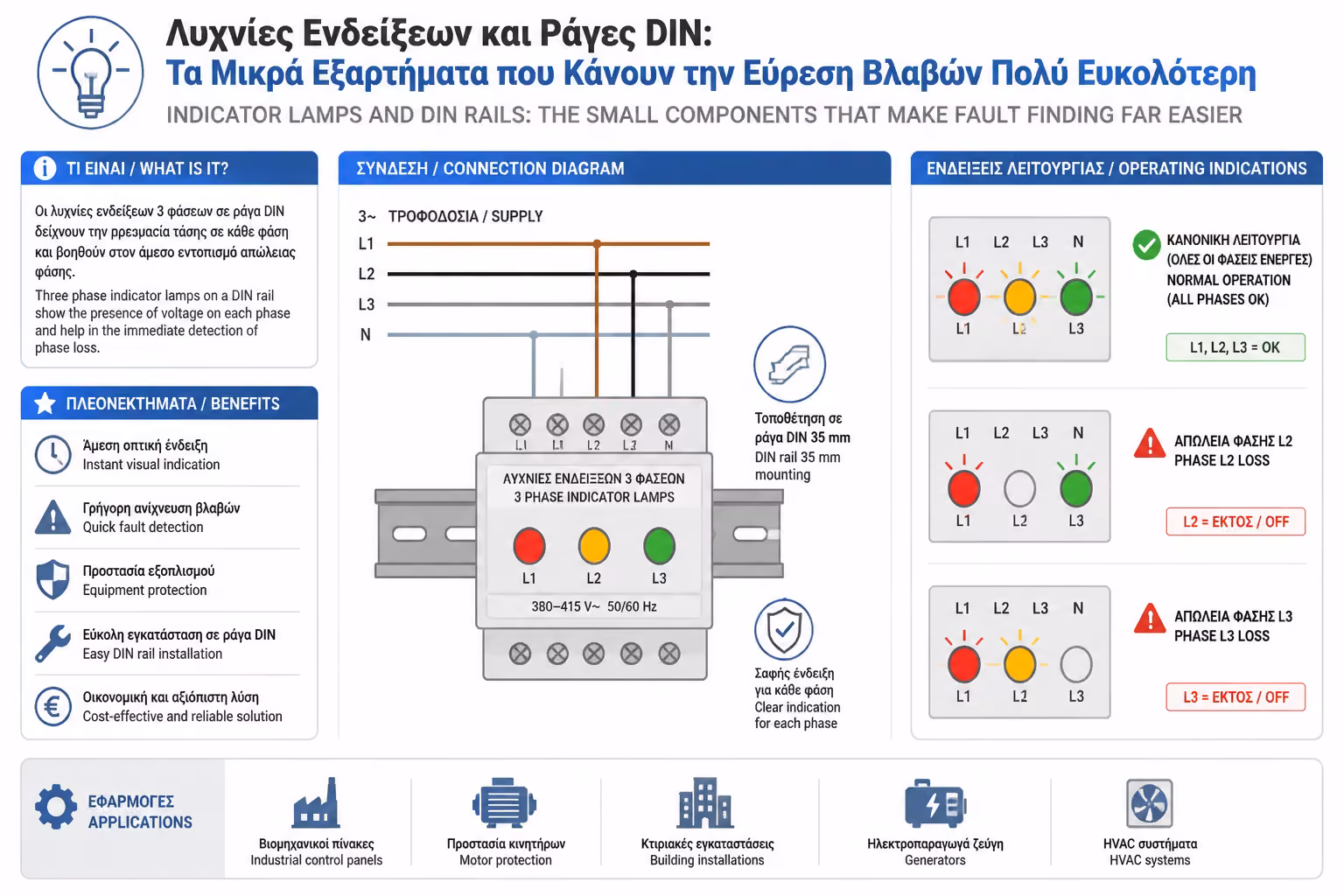

Ανίχνευση απώλειας φάσης σε τριφασικό πίνακα με λυχνίες

Η ράγα DIN επέβαλε έναν ενιαίο τρόπο στήριξης για modular εξαρτήματα, επιτρέποντας σε υλικά διαφορετικών κατασκευαστών να οργανώνονται με προβλέψιμο και συμβατό τρόπο. Αυτό είναι τεράστιο πλεονέκτημα για τον σχεδιασμό, γιατί ο πίνακας παύει να είναι ένα σύνολο ιδιοκατασκευών και γίνεται τυποποιημένη πλατφόρμα.

Η κουμπωτή τοποθέτηση επάνω στη ράγα διευκολύνει εγκατάσταση, αντικατάσταση και μελλοντική αναβάθμιση. Ο τεχνικός μπορεί να αφαιρέσει ή να προσθέσει modular στοιχεία με πολύ πιο καθαρή διαδικασία, χωρίς άσκοπες επεμβάσεις στη μηχανική δομή του πίνακα.

Η τυποποίηση αυξάνει τη συμβατότητα

Υλικά πολλών εταιρειών μπορούν να οργανωθούν σε κοινή δομή.

Η συντήρηση γίνεται ευκολότερη

Αφαίρεση και προσθήκη εξαρτημάτων γίνονται πιο γρήγορα και καθαρά.

Ο πίνακας γίνεται modular πλατφόρμα

Η αρχιτεκτονική παύει να εξαρτάται από ιδιορρυθμίες κάθε υλικού.

Η επεκτασιμότητα βελτιώνεται

Νέα στοιχεία μπορούν να ενσωματωθούν χωρίς να ξανασχεδιάζεται όλο το σύστημα.

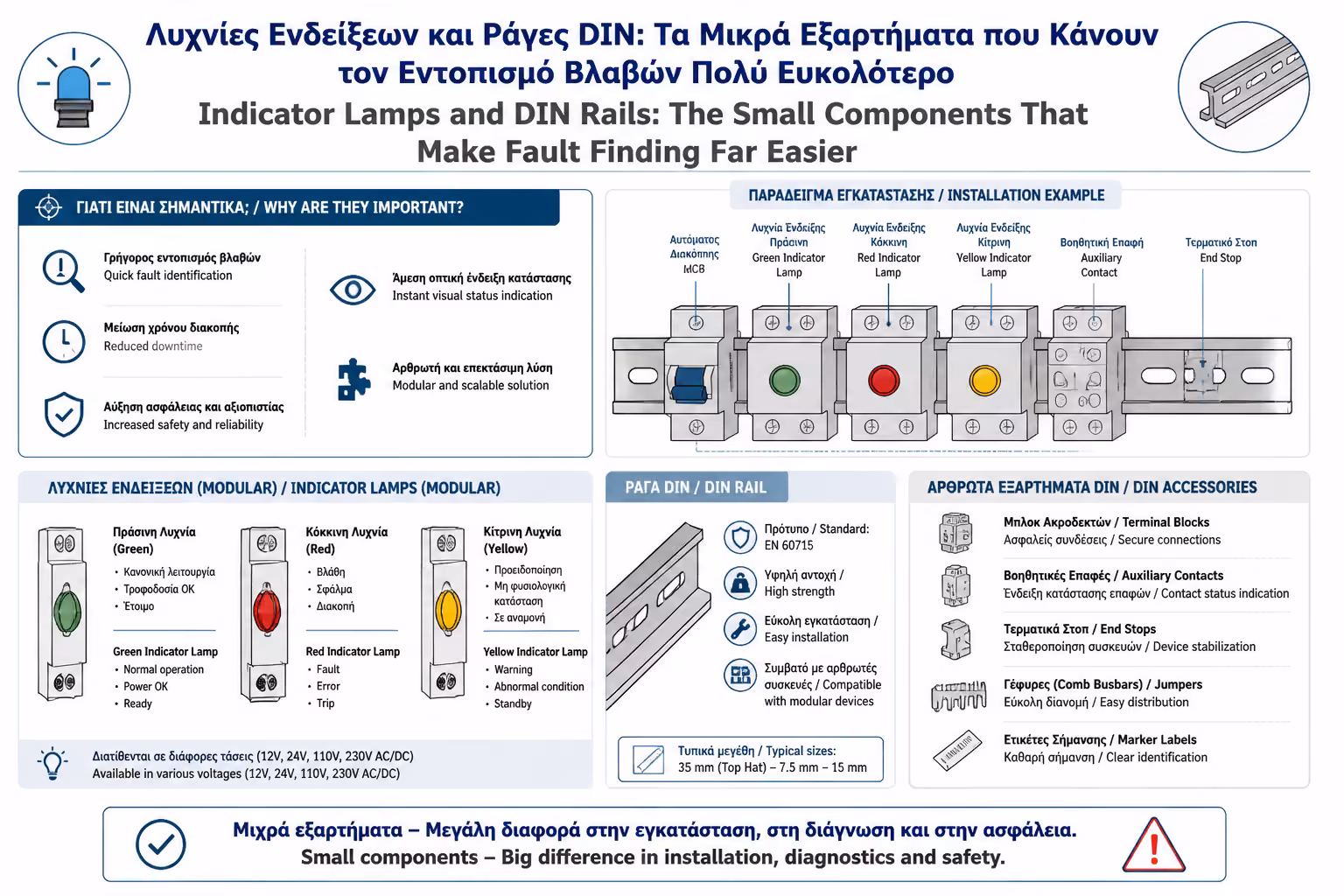

3. Η ράγα DIN επιτρέπει πολλά περισσότερα από ασφάλειες και ρελέ

Πάνω στη ράγα DIN μπορούν να μπουν ενδεικτικές λυχνίες, χρονοδιακόπτες, contactors, επιτηρητές τάσης, smart modules, τροφοδοτικά, modular πρίζες, κουδούνια και πλήθος άλλων βοηθητικών στοιχείων. Αυτό σημαίνει ότι ο πίνακας δεν είναι απλώς σημείο προστασίας, αλλά μπορεί να γίνει οργανωμένος τεχνικός κόμβος ελέγχου.

Όσο πιο ώριμος είναι ο σχεδιασμός, τόσο πιο καθαρά φαίνεται ποια στοιχεία πρέπει να οργανωθούν μέσα στον πίνακα και ποια να μείνουν εκτός. Η ράγα DIN δίνει την ελευθερία, αλλά ο μηχανικός πρέπει να βάλει και πειθαρχία, ώστε το αποτέλεσμα να παραμένει αναγνώσιμο και συντηρήσιμο.

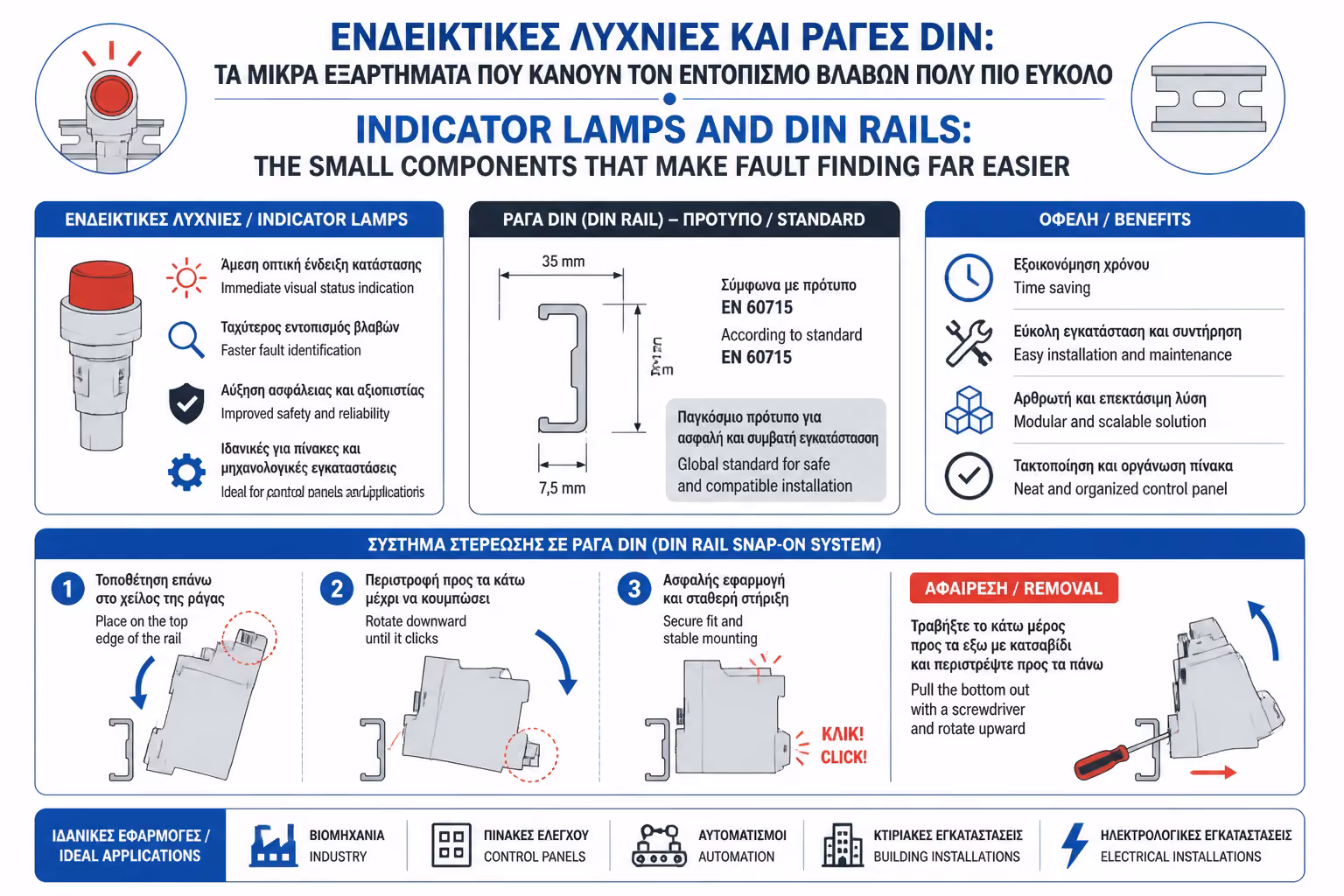

Τυποποιημένη ράγα DIN και κουμπωτό modular σύστημα

Ο πίνακας γίνεται κέντρο ελέγχου

Η modular λογική επιτρέπει ενσωμάτωση πολλών βοηθητικών λειτουργιών.

Δεν είναι όλα για όλα τα σπίτια

Η ύπαρξη δυνατότητας δεν σημαίνει ότι κάθε εξάρτημα έχει νόημα σε κάθε έργο.

Η οργάνωση είναι εξίσου σημαντική με την προσθήκη

Ένας υπερφορτωμένος πίνακας χάνει την αναγνωσιμότητά του.

Η τεχνολογία θέλει πειθαρχία

Η modular ελευθερία πρέπει να υπηρετεί καθαρή αρχιτεκτονική και όχι χάος.

4. Οι μικρές λεπτομέρειες αλλάζουν την εμπειρία συντήρησης

Ένας πίνακας που είναι καλά φωτισμένος πληροφοριακά και σωστά οργανωμένος μηχανικά επιτρέπει στον τεχνικό να αντιδρά γρήγορα, να μετρά μεθοδικά και να αποφεύγει άσκοπες δοκιμές. Αυτό μειώνει χρόνο, πιθανότητα λάθους και κόστος επέμβασης, ιδίως όταν οι βλάβες είναι διαλείπουσες ή σύνθετες.

Επομένως, όταν μιλάμε για μικρά εξαρτήματα, δεν μιλάμε για διακοσμητικά στοιχεία. Μιλάμε για την ποιότητα της καθημερινής διαχείρισης του πίνακα. Ένας σοβαρός πίνακας δεν είναι μόνο ασφαλής όταν όλα δουλεύουν, αλλά και ευανάγνωστος όταν κάτι πάει στραβά.
