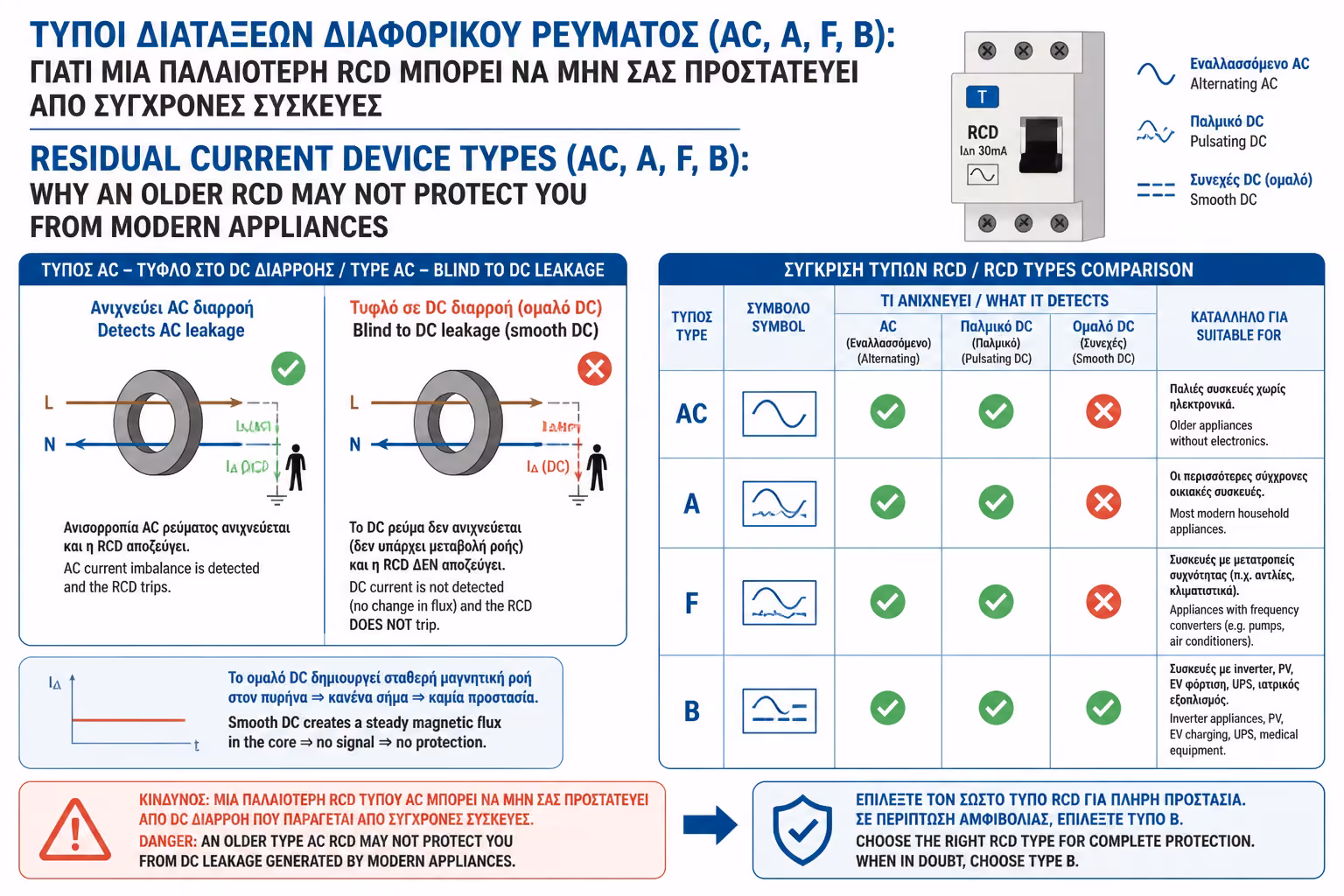

Το AC βλέπει μόνο το βασικό σενάριο
Είναι σχεδιασμένο κυρίως για κλασικό εναλλασσόμενο ρεύμα διαρροής.

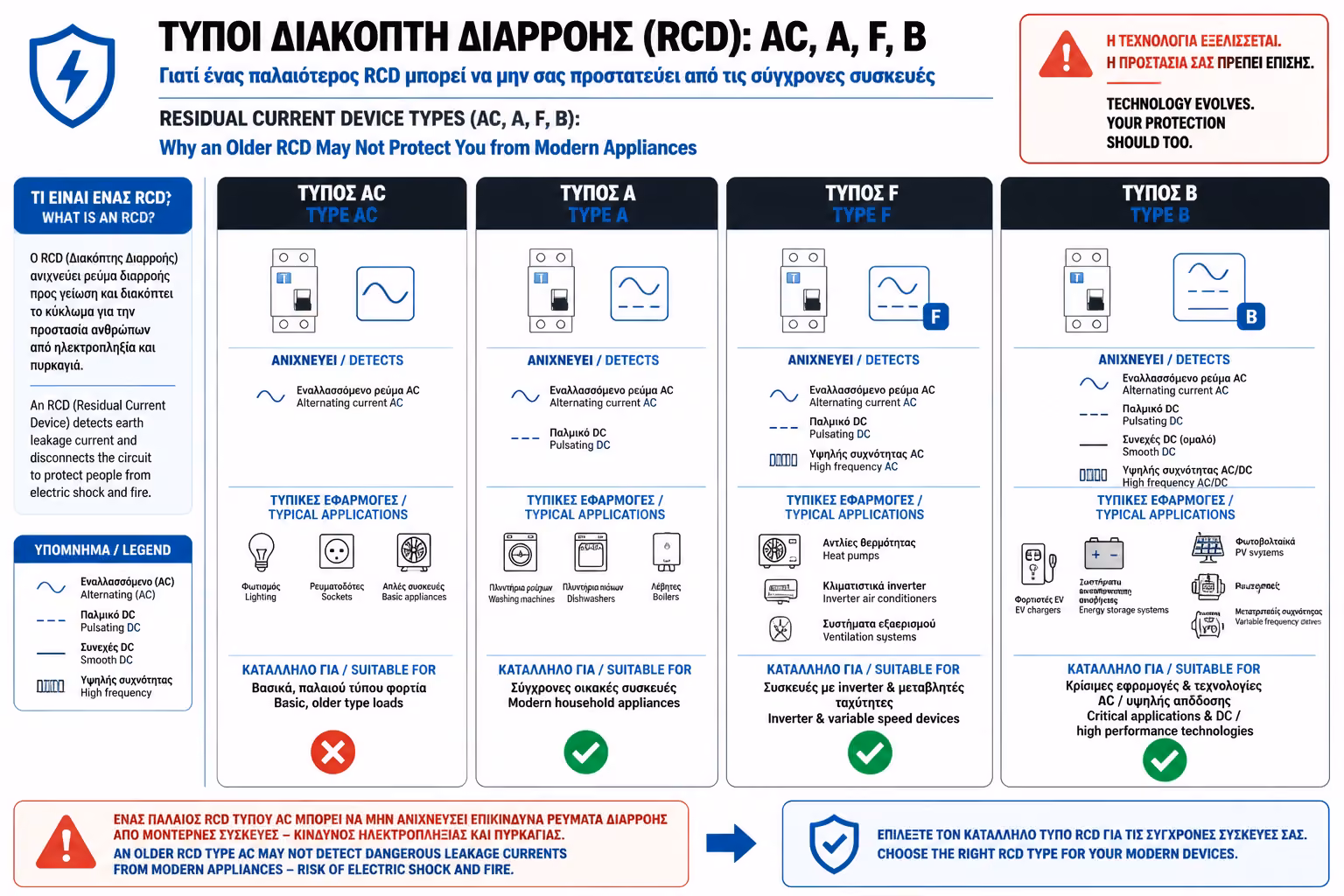

Τύποι Ρελέ Διαρροής (Type AC, A, B): Γιατί το παλιό σας ρελέ ίσως να μην σας προστατεύει από τις σύγχρονες συσκευές
Το ότι υπάρχει ρελέ διαρροής στον πίνακα δεν σημαίνει αυτόματα ότι το σπίτι προστατεύεται σωστά απέναντι σε κάθε σύγχρονο φορτίο. Για πολλά χρόνια, η πιο συνηθισμένη λύση στα σπίτια ήταν το Type AC, ένα ρελέ που σχεδιάστηκε για έναν κόσμο με απλές αντιστάσεις, κλασικά μοτέρ και πολύ λιγότερα ηλεκτρονικά.
Σήμερα όμως το ίδιο σπίτι μπορεί να έχει κλιματιστικά inverter, επαγωγική κουζίνα, υπολογιστές, φορτιστές, LED drivers, πλυντήρια με ηλεκτρονικό έλεγχο, αντλία θερμότητας ή wallbox. Αυτές οι συσκευές δεν συμπεριφέρονται ηλεκτρικά όπως οι παλιές. Δημιουργούν μορφές διαρροής που ένα παρωχημένο ρελέ μπορεί να μην δει έγκαιρα ή να διαχειριστεί λανθασμένα.
Για αυτό η επιλογή τύπου ρελέ δεν είναι λεπτομέρεια αγοράς αλλά κρίσιμος σχεδιασμός προστασίας. Χρειάζεται να ξέρετε ποιος τύπος ανιχνεύει ποια μορφή διαρροής, πού αρκεί ένα Type A, πότε έχει αξία το Type F και πότε ένα Type B γίνεται ουσιαστικά υποχρεωτικό.
1. Το Type AC ανήκει σε παλιότερη εποχή εγκαταστάσεων
Το Type AC έχει σχεδιαστεί για να ανιχνεύει καθαρό εναλλασσόμενο ρεύμα διαρροής. Σε μια εγκατάσταση με κλασικά θερμαντικά φορτία, παλιά μοτέρ και χωρίς προηγμένα ηλεκτρονικά, αυτή η λογική ήταν για χρόνια επαρκής. Το πρόβλημα ξεκινά όταν του ζητάμε να προστατεύσει φορτία που εσωτερικά ανορθώνουν, τεμαχίζουν ή διαμορφώνουν το ρεύμα.
Στις σύγχρονες συσκευές, οι διαρροές μπορεί να έχουν παλμικά ή μικτά χαρακτηριστικά και να μην μοιάζουν καθόλου με την καθαρή ημιτονοειδή μορφή που περιμένει ένα απλό Type AC. Αυτό σημαίνει ότι το ρελέ μπορεί να καθυστερήσει, να μη λειτουργήσει σωστά ή να μαγνητιστεί από συνιστώσες που το οδηγούν εκτός της προβλεπόμενης συμπεριφοράς του.
Οι σύγχρονες πλακέτες αλλάζουν το παιχνίδι
Inverter, τροφοδοτικά και ηλεκτρονικοί ελεγκτές παράγουν πιο σύνθετες μορφές διαρροής.
Το χαμηλό κόστος δεν αρκεί ως κριτήριο
Ένα φθηνό Type AC μπορεί να είναι η λάθος οικονομία όταν το φορτίο είναι τεχνολογικά σύγχρονο.
Η παλιά συνήθεια δεν είναι τεκμηρίωση
Το ότι τοποθετούταν επί χρόνια δεν σημαίνει ότι καλύπτει και το σημερινό σπίτι.
2. Το Type A είναι το ελάχιστο σωστό επίπεδο για σύγχρονη κατοικία

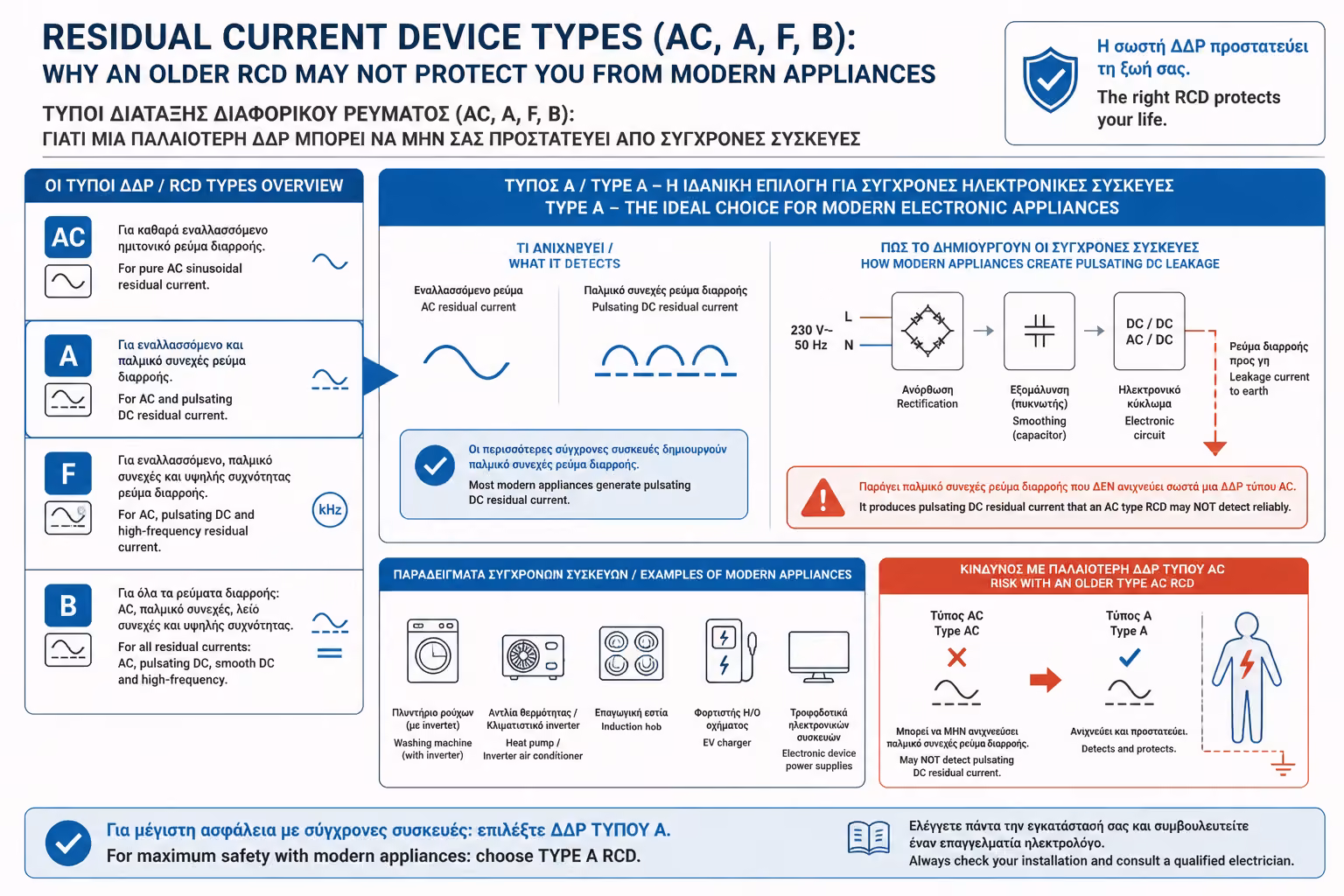

Το Type A επεκτείνει την προστασία του Type AC ώστε να αναγνωρίζει και παλμικό συνεχές ρεύμα διαρροής, δηλαδή ακριβώς το είδος διαρροής που εμφανίζεται πολύ συχνά σε σύγχρονες ηλεκτρονικές συσκευές. Για αυτό θεωρείται το νέο ελάχιστο επίπεδο σοβαρής οικιακής εγκατάστασης.
Σε πλυντήρια, επαγωγικές εστίες, τροφοδοτικά LED, υπολογιστές, τηλεοράσεις, φορτιστές και πολλές συσκευές με inverter λογική, το Type A είναι πολύ πιο λογική επιλογή από το AC. Δεν είναι υπερβολή ή ακριβό καπρίτσιο, αλλά απλή προσαρμογή της προστασίας στην πραγματική τεχνολογία που μπαίνει πλέον στα σπίτια.
Το Type A είναι ο σύγχρονος βασικός κανόνας
Ανιχνεύει και μορφές διαρροής που τα ηλεκτρονικά παράγουν συχνά.
Ταιριάζει στο πραγματικό οικιακό φορτίο
Η σύγχρονη κατοικία είναι γεμάτη τροφοδοτικά, inverter και ηλεκτρονικά modules.
Δεν είναι premium επιλογή
Στην πράξη είναι το ελάχιστο σωστό επίπεδο για νέα ή ανακαινισμένη εγκατάσταση.
Η αναβάθμιση έχει μεγάλο όφελος
Με μικρή σχετική διαφορά κόστους βελτιώνεται αισθητά η λειτουργική ασφάλεια του πίνακα.
3. Το Type F και το Type B λύνουν ειδικότερα προβλήματα
Το Type F χρησιμοποιείται εκεί όπου θέλουμε καλύτερη συμπεριφορά απέναντι σε πιο σύνθετα inverter φορτία και σε περιπτώσεις όπου οι συχνότητες και οι δυναμικές των διαρροών είναι πιο απαιτητικές. Δεν είναι απαραίτητο σε κάθε κατοικία, αλλά είναι σοβαρή επιλογή όταν ο μηχανικός θέλει πιο ώριμη συμβατότητα με συγκεκριμένες συσκευές.

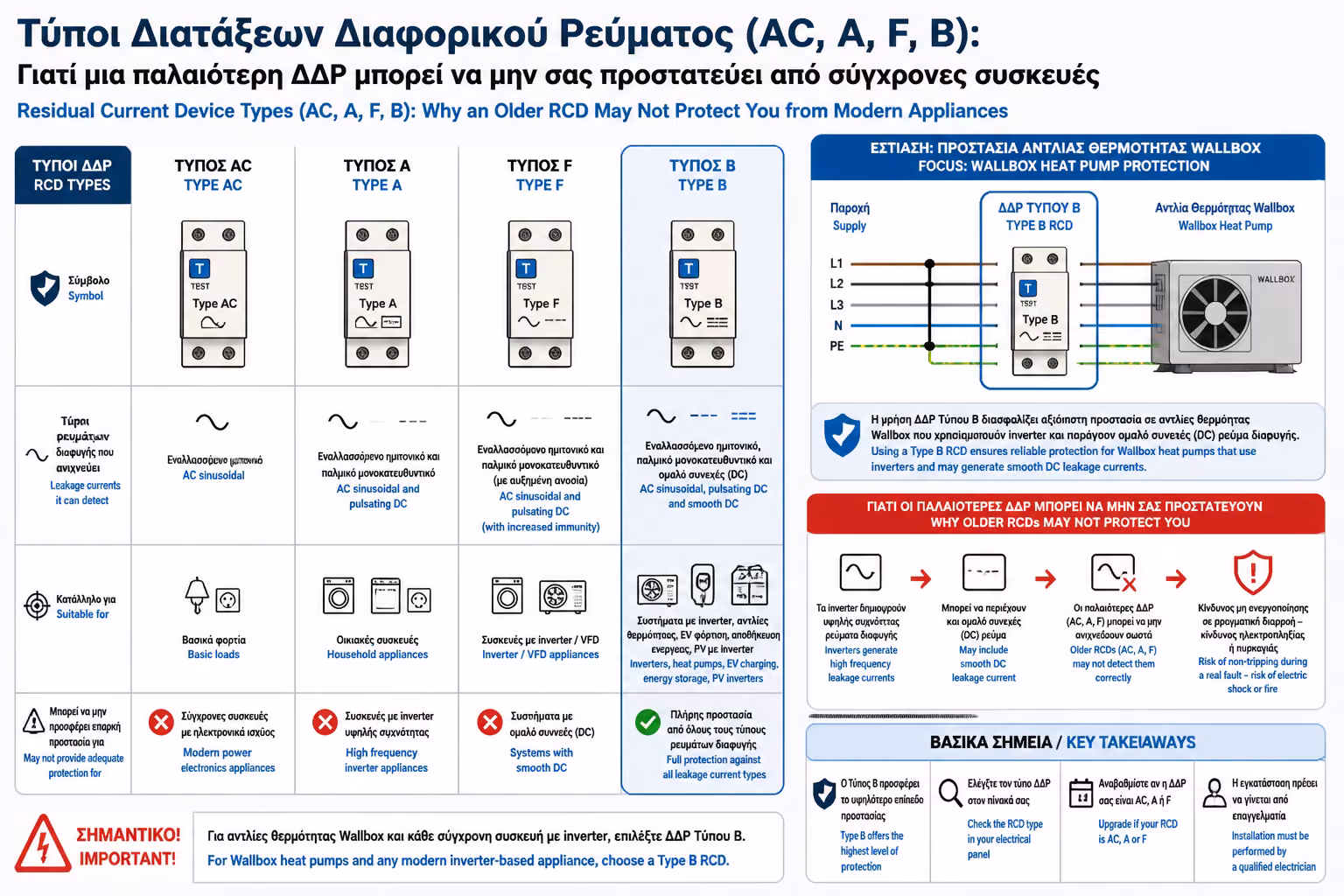

Το Type B βρίσκεται σε άλλη κατηγορία. Εκεί μιλάμε για διαρροές ομαλού συνεχούς ρεύματος και για εφαρμογές όπως wallbox, μεγάλες αντλίες θερμότητας ή ειδικές βιομηχανικές χρήσεις. Σε αυτά τα σενάρια, το Type B δεν είναι πολυτέλεια, αλλά προστασία που αντιστοιχεί πραγματικά στο είδος της εγκατάστασης.
Το Type F είναι πιο εξειδικευμένο
Στοχεύει σε απαιτητικά inverter σενάρια με καλύτερη ανοχή και ορθότερη λειτουργία.
Το Type B βλέπει ακόμη περισσότερα
Ανιχνεύει και ομαλό συνεχές ρεύμα διαρροής εκεί όπου άλλοι τύποι δεν αρκούν.
Wallbox και αντλία θερμότητας αλλάζουν τις απαιτήσεις
Η προστασία πρέπει να ακολουθεί την τεχνολογία της εγκατάστασης και όχι τις παλιές συνήθειες.
Η τυπολογία δεν είναι θεωρία
Ο λανθασμένος τύπος μπορεί να αφήσει πραγματικό κενό ασφαλείας.
4. Η σωστή ερώτηση δεν είναι τι είχατε, αλλά τι φορτία έχετε τώρα
Πολλά σπίτια θεωρούνται ασφαλή μόνο και μόνο επειδή έχουν κάποιο ρελέ διαρροής εδώ και χρόνια. Αυτό είναι λανθασμένο κριτήριο. Η σωστή αξιολόγηση ξεκινά από το τι συσκευές υπάρχουν σήμερα στο ακίνητο και ποια νέα φορτία σχεδιάζεται να προστεθούν αύριο.
Αν το σπίτι διαθέτει ήδη inverter, induction, σύγχρονες λευκές συσκευές, υποδομή smart home ή αν ετοιμάζεται για αντλία θερμότητας και φόρτιση αυτοκινήτου, τότε η συζήτηση για Type A ή Type B δεν είναι θεωρητική. Είναι μέρος της βασικής ηλεκτρολογικής επικαιροποίησης που πρέπει να γίνει μαζί με τον πίνακα και τη συνολική στρατηγική προστασίας.
Η εγκατάσταση εξελίσσεται
Το ρελέ πρέπει να συμβαδίζει με τις νέες συσκευές και όχι να μένει στο παλιό πρότυπο.
Ο έλεγχος πρέπει να είναι τεχνικός
Δεν αρκεί να βλέπουμε αν το κουμπί test λειτουργεί, αλλά και αν ο τύπος είναι κατάλληλος.
Η αναβάθμιση προλαμβάνει κενά
Η αλλαγή τύπου διορθώνει αδυναμίες πριν εμφανιστούν στο πεδίο.
Ο πίνακας είναι σύστημα
RCD, μικροαυτόματοι, γείωση και φορτία πρέπει να αξιολογούνται σαν ενιαία αρχιτεκτονική.
Το σωστό ρελέ διαρροής δεν επιλέγεται από τη συνήθεια του ηλεκτρολόγου αλλά από τη μορφή των πραγματικών διαρροών που μπορεί να εμφανίσει η εγκατάσταση.
