🔴 Μπάρα Προσαγωγής
Εδώ μπαίνει το ζεστό νερό από την Αντλία Θερμότητας ή τον λέβητα, και μοιράζεται σε κάθε κύκλωμα μέσω ανεξάρτητων εξόδων. Κάθε έξοδος αντιστοιχεί σε ένα δωμάτιο ή ζώνη.
Συλλέκτες (Κολλεκτέρ) Διανομής: Το «κέντρο ελέγχου» και η ακρίβεια των παροχόμετρων
Στα σύγχρονα σπίτια, η θέρμανση λειτουργεί με σύστημα «χταποδιού»: μια κεντρική αρτηρία φέρνει το ζεστό νερό σε ένα σημείο, και από εκεί ανεξάρτητοι, μονοκόμματοι σωλήνες φεύγουν προς κάθε δωμάτιο ξεχωριστά.
Αυτό το «πολύπριζο» του νερού - ο Συλλέκτης (Κολλεκτέρ) - δεν είναι απλά ένας σωλήνας με τρύπες. Είναι ένα εργαλείο μικρο-ρύθμισης που μετατρέπει τη θέρμανση από μαντεψιά σε ακριβή επιστήμη.

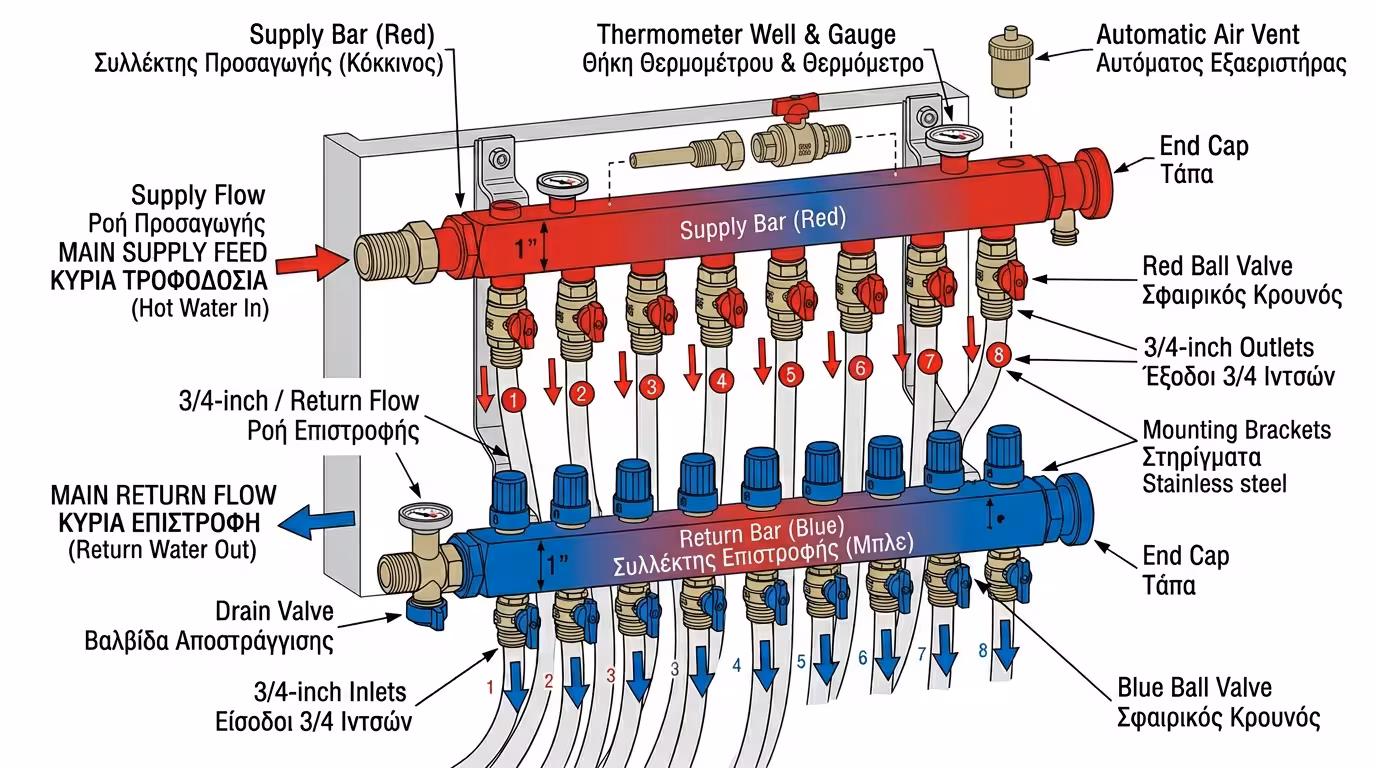

1. Τι περιλαμβάνει ένας σύγχρονος Συλλέκτης
Αν ανοίξετε το μεταλλικό ντουλαπάκι στον τοίχο του διαδρόμου, θα δείτε δύο οριζόντιες μεταλλικές μπάρες (κορμούς): τη μπάρα Προσαγωγής (κόκκινη - εδώ μπαίνει το καυτό νερό) και τη μπάρα Επιστροφής (μπλε - εδώ γυρίζουν τα κρύα νερά).
🔵 Μπάρα Επιστροφής
Εδώ γυρίζουν τα κρύα νερά αφού αφήσουν τη ζέστη τους μέσα στα δωμάτια. Ενώνονται πάλι σε μία αρτηρία και επιστρέφουν στο μηχάνημα για ξαναζέσταμα.
🔧 Βαλβίδες & Εξαεριστικά
Πάνω σε κάθε μπάρα υπάρχουν βαλβίδες αποκοπής, βανάκια αποστράγγισης και - υποχρεωτικά - αυτόματα εξαεριστικά στα άκρα όπου μαζεύεται ο εγκλωβισμένος αέρας.
🐙 Σύστημα «Χταποδιού»
Η αρχιτεκτονική «χταπόδι» εξαλείφει τις διακλαδώσεις μέσα σε τοίχους. Κάθε σωλήνας φεύγει μονοκόμματος από τον συλλέκτη στο δωμάτιο, μειώνοντας τον κίνδυνο διαρροής σε κρυφά σημεία.

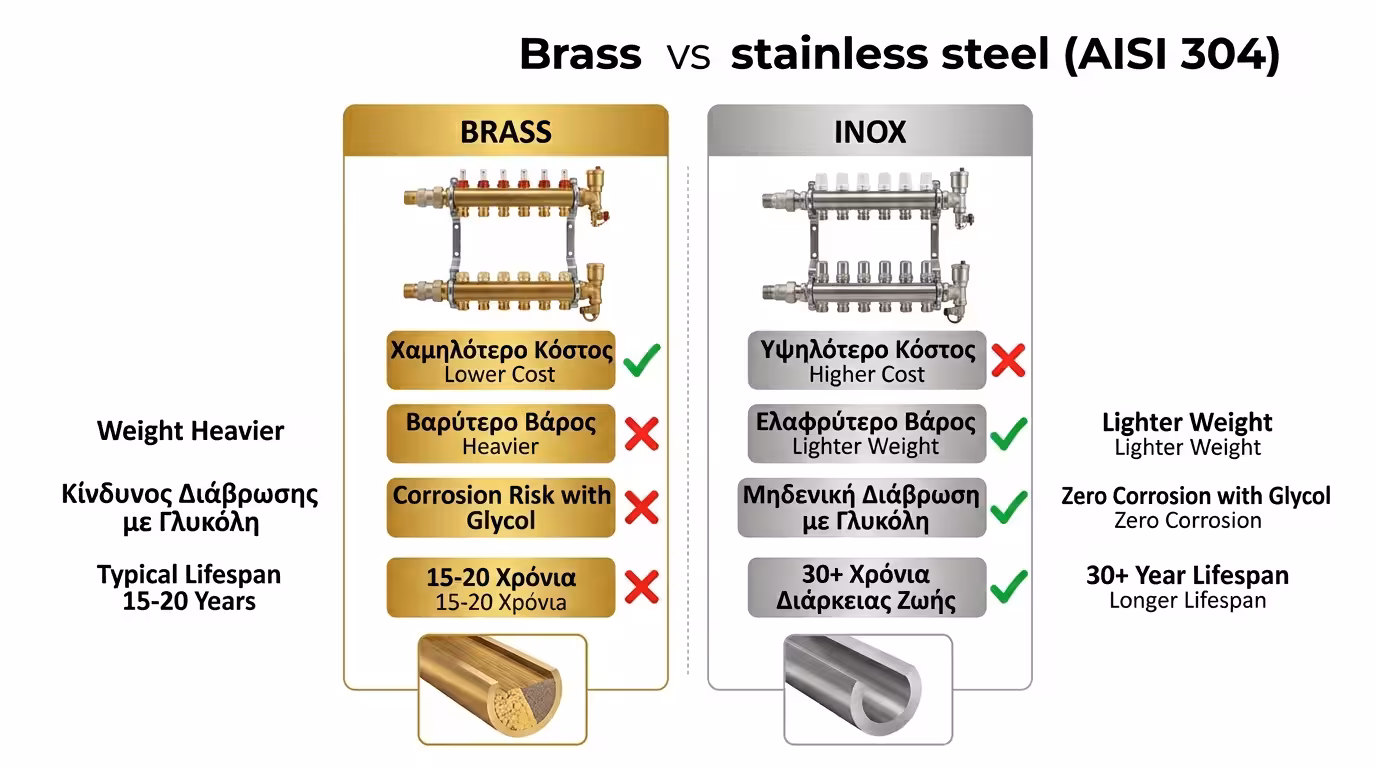

2. Το Μεγάλο Δίλημμα: Ορείχαλκος ή Inox;
Όταν φτάσει η ώρα της αγοράς, θα βρεθείτε μπροστά σε δύο βασικές επιλογές: τον παραδοσιακό ορείχαλκο (μπρούτζο) και το σύγχρονο ανοξείδωτο ατσάλι (Inox). Η διαφορά δεν είναι μόνο αισθητική.
🟡 Ορείχαλκος (Μπρούτζος)
Δοκιμασμένος δεκαετίες, σχετικά οικονομικός. Χυτεύεται σε καλούπια, γεγονός που αφήνει παχύτερα τοιχώματα και μικρότερη εσωτερική διατομή. Αντέχει σε πιέσεις, αλλά είναι βαρύς.
⚪ Ανοξείδωτο Ατσάλι (Inox)
Λεπτά τοιχώματα σκληρού ατσαλιού = μεγαλύτερη εσωτερική διατομή. Χωράει περισσότερο νερό, δημιουργεί μικρότερη αντίσταση - ιδανικό για Αντλίες Θερμότητας και ενδοδαπέδια που απαιτούν τεράστιες παροχές.
📊 Σύγκριση κόστους
Ο ορείχαλκος κοστίζει 30-40% λιγότερο. Όμως σε σύστημα Αντλίας Θερμότητας, η μεγαλύτερη εσωτερική διατομή του Inox μειώνει την πτώση πίεσης, εξοικονομώντας ρεύμα κυκλοφορητή μακροπρόθεσμα.
✅ Η σύστασή μας
Για ενδοδαπέδια + Αντλία Θερμότητας: Inox χωρίς δεύτερη σκέψη. Για κλασικό σύστημα καλοριφέρ με λέβητα πετρελαίου: ο ορείχαλκος είναι μια χαρά - αρκεί να έχει παροχόμετρα.

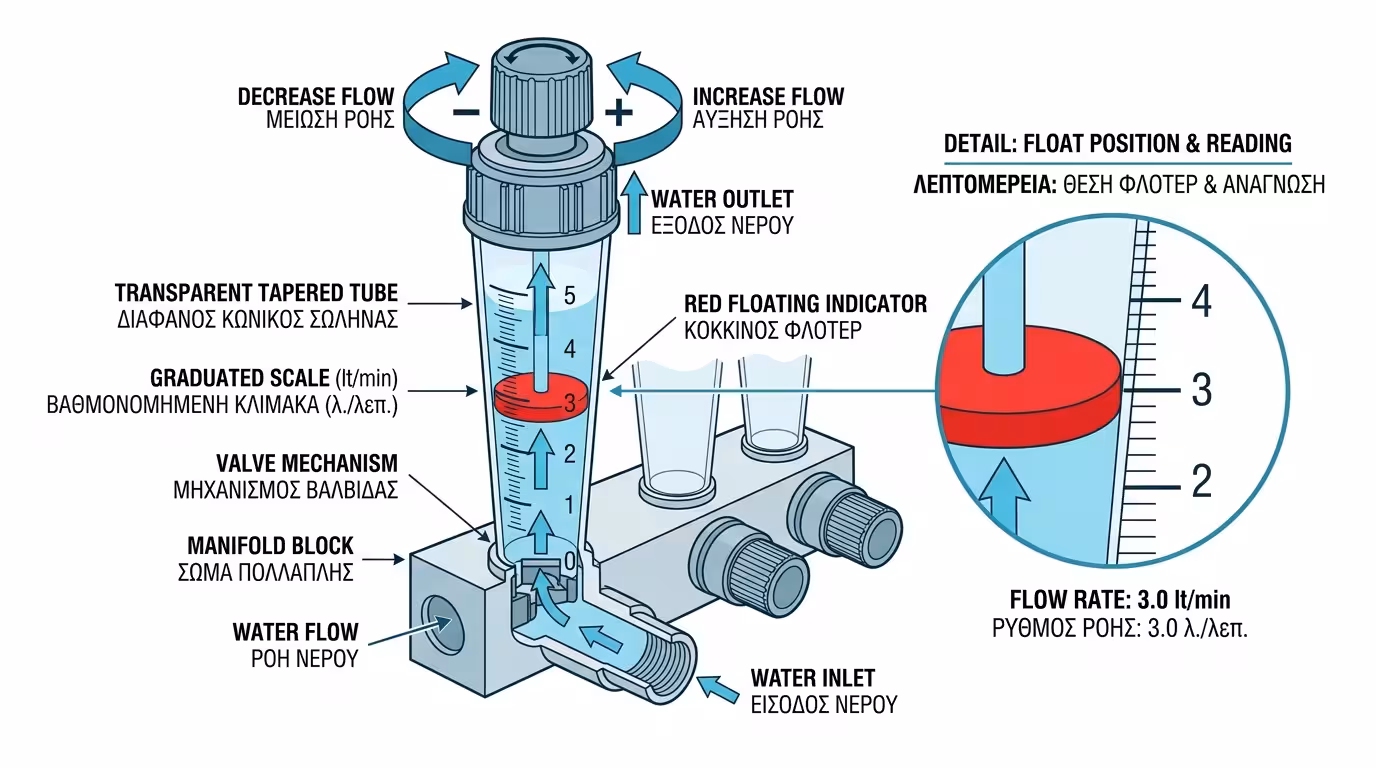

3. Τα Παροχόμετρα (Ροτόμετρα): Η εξισορρόπηση «με ανοιχτά μάτια»
Στα παλιά καλοριφέρ ρυθμίζαμε «στα τυφλά» με κλειδί Allen. Στα σύγχρονα συστήματα, οι μηχανικοί χρησιμοποιούν συλλέκτες με παροχόμετρα: ένα διάφανο γυαλάκι με κόκκινο πλωτήρα ανά κύκλωμα.
🔴 Ο κόκκινος πλωτήρας
Όταν τρέχει το νερό, ο πλωτήρας σπρώχνεται κάτω. Η κλίμακα δείχνει σε lt/min ακριβώς πόσο νερό μπαίνει στο κάθε δωμάτιο - σε πραγματικό χρόνο. Βλέπετε αμέσως αν κάτι «κλέβει» παροχή.
🔧 Ρύθμιση με το χέρι
Βιδώνοντας το πλαστικό δαχτυλίδι, στραγγαλίζεται η ροή ενός κυκλώματος. Ο πλωτήρας ανεβαίνει, η ένδειξη πέφτει. Τα λίτρα που περισσεύουν μεταφέρονται αυτόματα στα υπόλοιπα κυκλώματα - τέλεια εξισορρόπηση.
📈 Από «μαντεψιά» σε ακρίβεια
Τα ροτόμετρα μετέτρεψαν τη ρύθμιση θέρμανσης από αισθητήρια εμπειρία σε αριθμητική επιστήμη. Ο μηχανικός ρυθμίζει ακριβώς τα lt/min που προβλέπει η μελέτη - χωρίς υποθέσεις.
💰 Η καλύτερη επένδυση
Ένας συλλέκτης με ροτόμετρα κοστίζει ελάχιστα παραπάνω από έναν χωρίς. Αλλά η δυνατότητα οπτικής ρύθμισης εξοικονομεί ώρες εργασίας τεχνικού και εξασφαλίζει σωστή λειτουργία εφ' όρου ζωής.

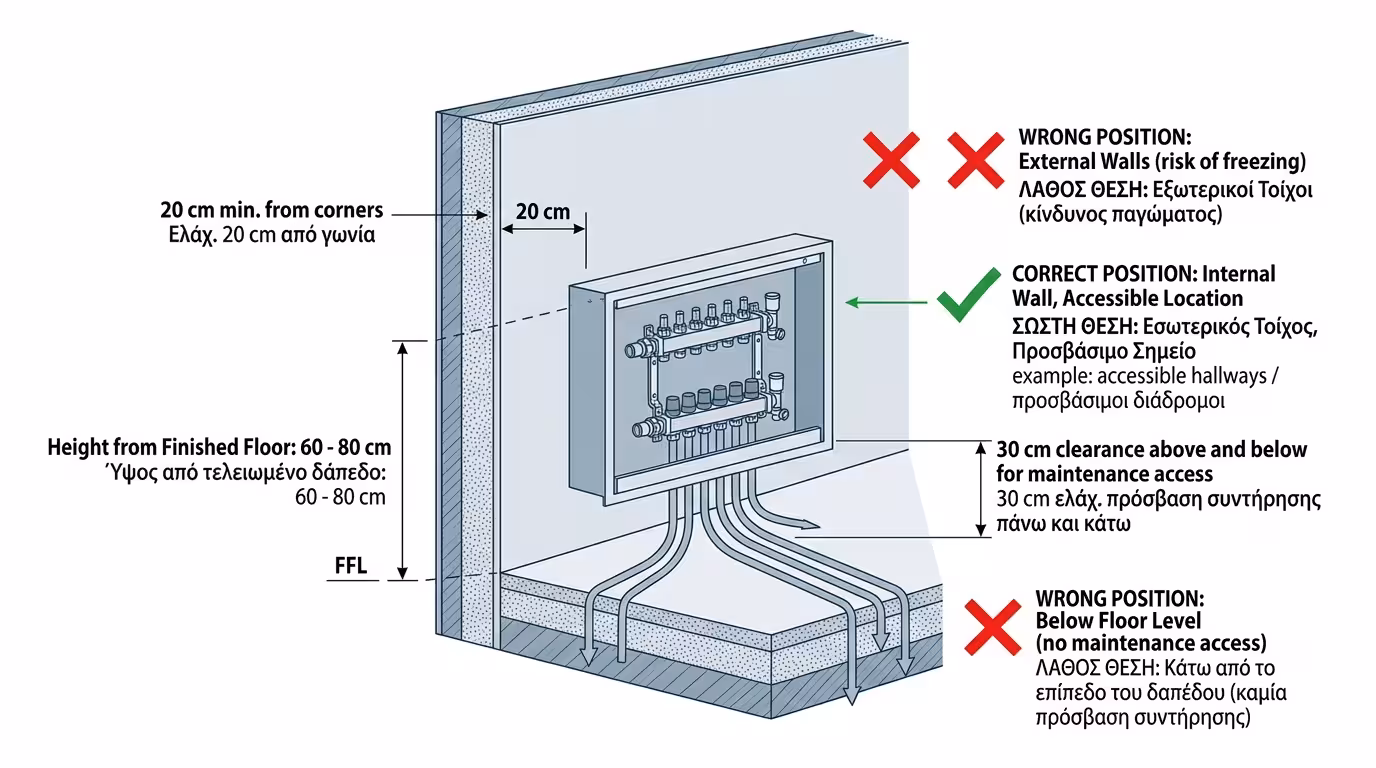

4. Βασικοί Κανόνες Τοποθέτησης (Για τον Επιβλέποντα)
Αν επιβλέπετε ανακαίνιση ή ανέγερση, πρέπει να ελέγξετε ορισμένα κρίσιμα σημεία στην τοποθέτηση. Ένα λάθος εγκατάστασης μπορεί να σημαίνει τσακισμένους σωλήνες, αδύνατη συντήρηση, ή αέρα στο δίκτυο.
📏 Ύψος από δάπεδο
Το ντουλαπάκι δεν πρέπει να μπει «σύρριζα» στο πάτωμα. Αφήστε τουλάχιστον 30-40 cm ύψος (μετά τα πλακάκια). Αν μπει χαμηλά, τα PEX δεν λυγίζουν σωστά - τσακίζουν.
↔️ Αποστάσεις μπαρών
Οι δύο μπάρες (κόκκινη, μπλε) χρειάζονται επαρκή απόσταση μεταξύ τους. Αν είναι κολλημένες, ο τεχνικός δεν μπορεί να βάλει κλειδί ή να αλλάξει βάνα χωρίς να λυθεί όλος ο συλλέκτης.
🌬️ Εξαεριστικά
Στα άκρα κάθε μπάρας πρέπει υποχρεωτικά να υπάρχει αυτόματο εξαεριστικό. Ο συλλέκτης είναι το υψηλότερο σημείο του οριζόντιου δικτύου - εκεί πιάνεται ο εγκλωβισμένος αέρας.
🚪 Πρόσβαση συντήρησης
Το πορτάκι του ντουλαπιού πρέπει να ανοίγει εντελώς, χωρίς εμπόδια (πόρτα δωματίου, έπιπλο). Κάθε χρόνο ο τεχνικός θα χρειαστεί πρόσβαση για εξαέρωση, αποστράγγιση ή αλλαγή θερμοστατικών κεφαλών.
💡 Είτε βάλετε Inox είτε ορείχαλκο, η ύπαρξη ροτόμετρων στον συλλέκτη είναι η καλύτερη επένδυση. Εξασφαλίζει ότι κάθε δωμάτιο θα παίρνει ακριβώς τη ζέστη που πληρώνετε.
