🌡️ Ζώνες θερμοκρασίας
Σε ένα σύγχρονο σπίτι τρέχουν παράλληλα τρεις ζώνες: ενδοδαπέδια (30-40°C), καλοριφέρ (50-60°C), ζεστό νερό χρήσης (55-65°C). Κάθε ζώνη θέλει «δική» της θερμοκρασία.
Τρίοδες & Τετράοδες Βάνες Ανάμειξης: Πώς ρυθμίζουμε τη θερμοκρασία του νερού
Ο λέβητας ή η Αντλία Θερμότητας παράγει νερό σε μία θερμοκρασία. Αλλά το σπίτι χρειάζεται 35°C στο δάπεδο, 55°C στα καλοριφέρ και 65°C στο μπόιλερ - ταυτόχρονα.
Η λύση δεν είναι τρεις ξεχωριστοί λέβητες. Είναι οι βάνες ανάμειξης - τρίοδες ή τετράοδες - που αναμειγνύουν ζεστό με κρύο νερό επιστροφής ώστε κάθε ζώνη να παίρνει ακριβώς τη θερμοκρασία που χρειάζεται.
1. Γιατί δεν μπαίνει 70°C νερό σε ένα δάπεδο;
Αν στείλετε 70°C νερό μέσα σε ενδοδαπέδια θέρμανση, ο σωλήνας PEX θα αντέξει - αλλά η θερμοκρασία δαπέδου θα ξεπεράσει τους 29°C (νομικό όριο DIN EN 1264) προκαλώντας δυσφορία, διαστολή πλακιδίων και κυκλοφορικά προβλήματα στα πόδια.
⚠️ Κίνδυνος υπερθέρμανσης
Νερό 70°C σε δάπεδο σημαίνει θερμοκρασία επιφάνειας 35-40°C. Εκτός νόμου, εκτός άνεσης - κάνει κυριολεκτικά κακό στα πέλματα. Τα πλακάκια σπάνε, η κόλλα αποκολλάται.
🔄 Η λύση: Ανάμειξη
Η βάνα ανάμειξης παίρνει ζεστό νερό 55°C από τον κορμό και κρύο νερό 25°C από την επιστροφή δαπέδου. Τα αναμειγνύει σε αναλογία που δίνει ακριβώς 35°C στην προσαγωγή.
📐 Μαθηματικά απλά
Αν χρειάζεστε 35°C, η βάνα αφήνει 30% ζεστό (55°C) και 70% κρύο (25°C) - το αποτέλεσμα: ακριβώς 34-35°C. Όλα με ακρίβεια βαθμού.
2. Τρίοδες vs Τετράοδες Βάνες: Ποια να διαλέξω;
Και οι δύο τύποι κάνουν την ίδια δουλειά: αναμειγνύουν ζεστό και κρύο νερό. Η διαφορά βρίσκεται στον αριθμό των στομίων και στον τρόπο που διαχειρίζονται τη ροή.

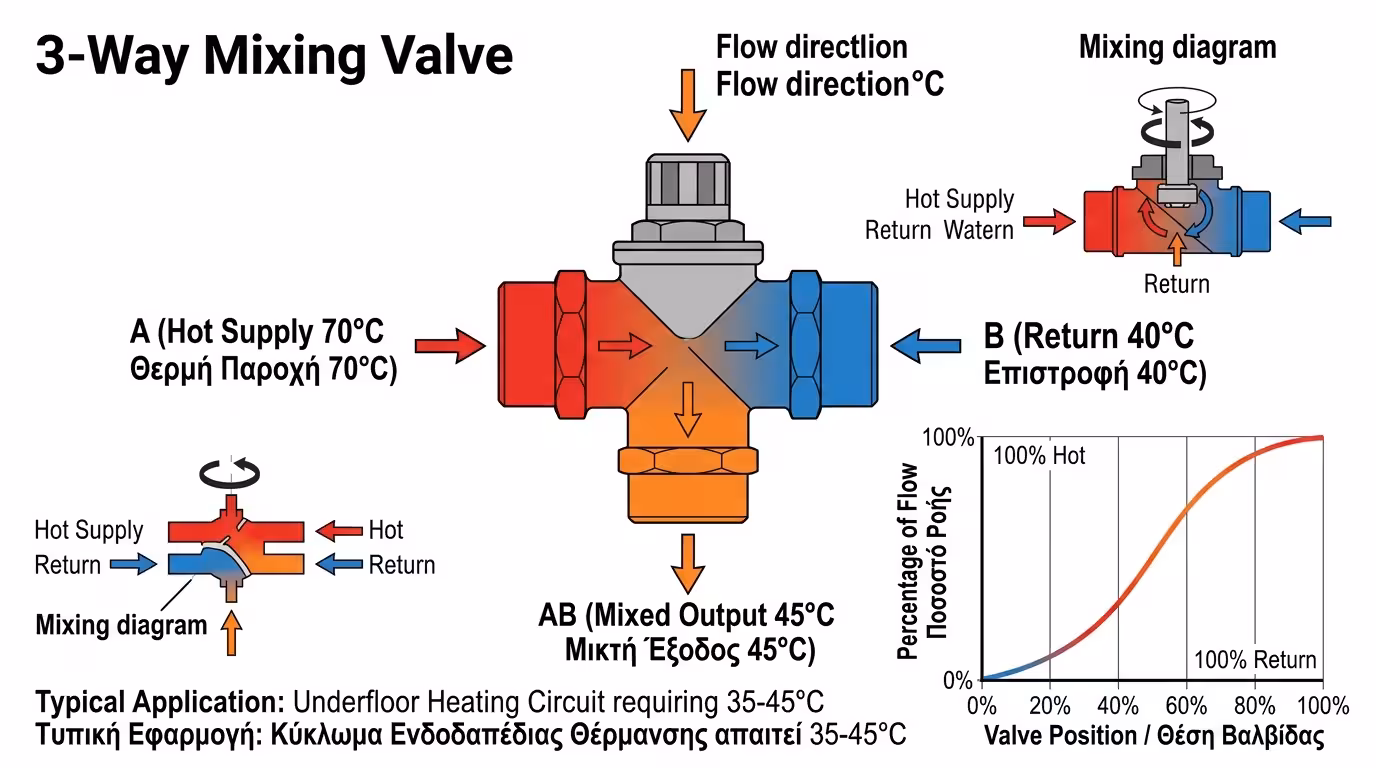

3️⃣ Τρίοδος βάνα (3 στόμια)
Έχει μία είσοδο ζεστού, μία είσοδο κρύου (by-pass) και μία κοινή έξοδο. Είναι η κλασική επιλογή σε μικρά-μεσαία σπίτια. Απλή, αξιόπιστη, οικονομική - αρκεί ο κυκλοφορητής να βρίσκεται μετά τη βάνα.

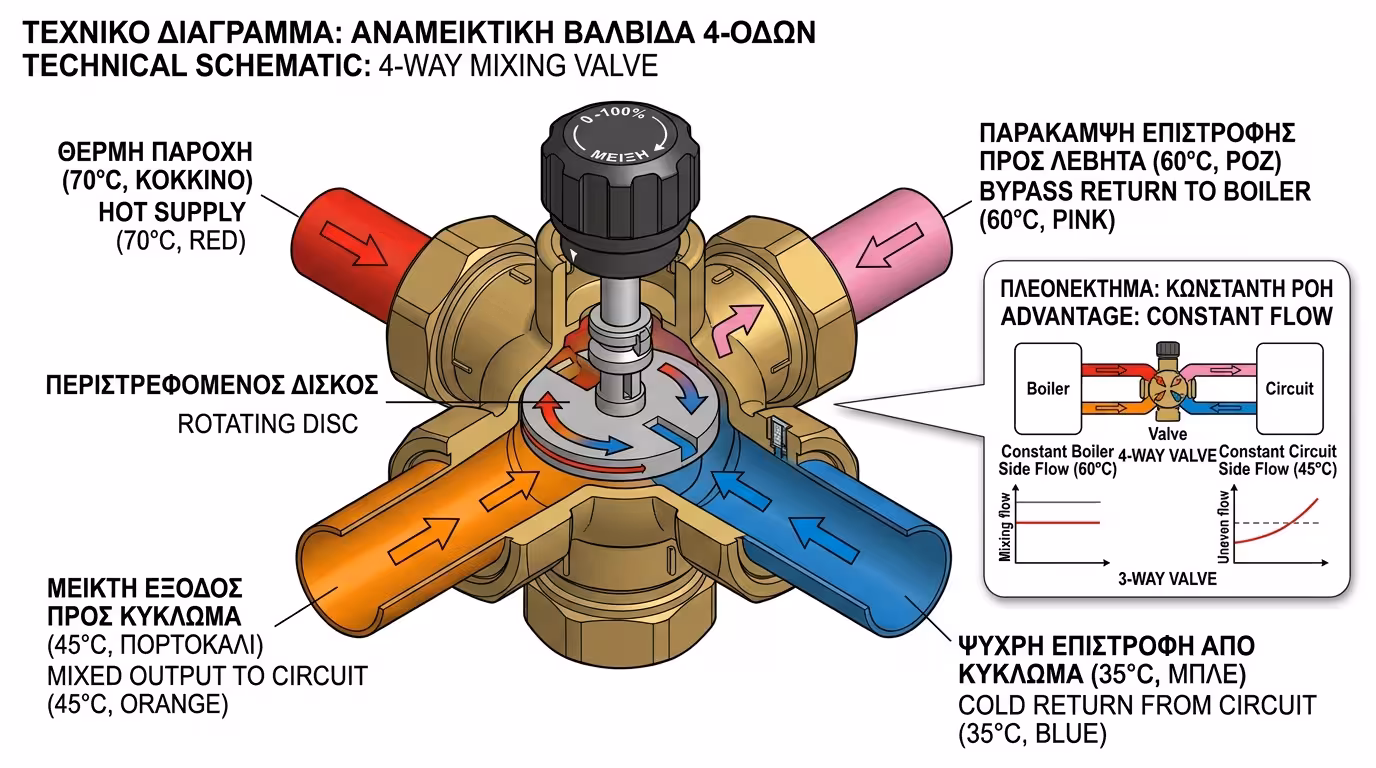

4️⃣ Τετράοδος βάνα (4 στόμια)
Δύο είσοδοι + δύο έξοδοι. Μοιράζει ταυτόχρονα ζεστό σε δύο κατευθύνσεις (π.χ. δάπεδο + καλοριφέρ) σε διαφορετικές θερμοκρασίες. Ιδανική σε πολύπλοκα συστήματα με πολλαπλές ζώνες.
📊 Σύγκριση κόστους
Η τετράοδος κοστίζει 30-50% περισσότερο και απαιτεί πιο σύνθετη μελέτη. Σε ένα σπίτι με μόνο ενδοδαπέδια, η τρίοδος αρκεί. Η τετράοδος δικαιολογείται σε πολυζωνικά συστήματα.
🏢 Μεγάλα κτίρια
Σε ξενοδοχεία και νοσοκομεία, κάθε αεραγωγός (AHU) έχει δικιά του τρίοδο. Η κεντρική μονάδα παράγει 80°C, και κάθε AHU ρυθμίζει τοπικά την ανάμειξη - ανεξάρτητα η μία από την άλλη.

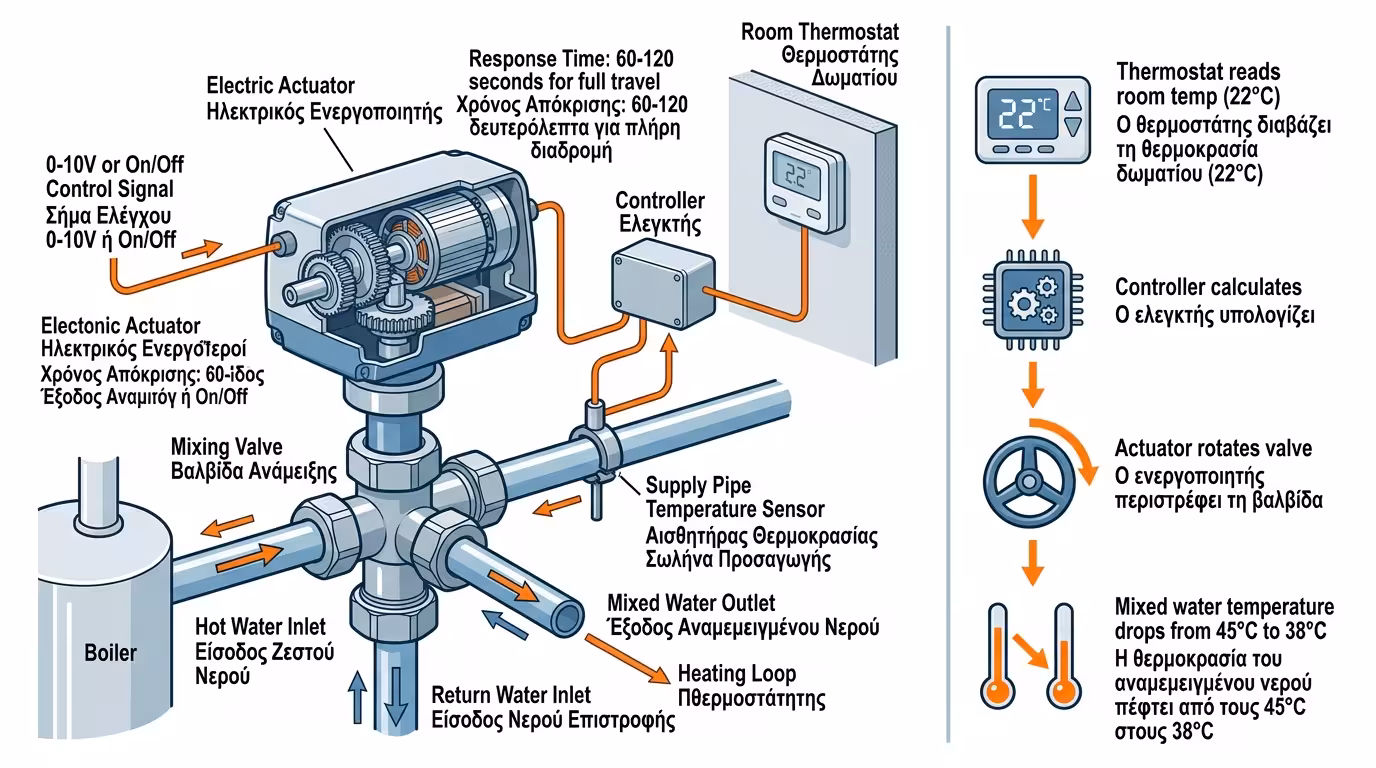

3. Ο Ηλεκτροκινητήρας (Actuator): Αυτοματισμός χωρίς ανθρώπινη παρέμβαση
Μια βάνα ανάμειξης μόνη της είναι απλώς ένας μεταλλικός μηχανισμός. Αυτό που τη μετατρέπει σε «έξυπνη» είναι ο ηλεκτροκινητήρας (actuator) - ένα μικρό μοτέρ που στρίβει τον εσωτερικό δίσκο ανάλογα με τις εντολές του θερμοστάτη.
🔌 Σύνδεση με θερμοστάτη
Ο εξωτερικός αισθητήρας (εξωθερμοστάτης) ή ο αισθητήρας εμβάπτισης στο σωλήνα δίνει εντολή στον controller. Εκείνος στέλνει σήμα 0-10V ή On/Off στον actuator - ο δίσκος περιστρέφεται, η αναλογία ζεστού/κρύου αλλάζει.
⏱️ Χρόνος αντίδρασης
Ένας τυπικός actuator χρειάζεται 60-120 δευτερόλεπτα για πλήρη διαδρομή (από τέρμα ζεστό σε τέρμα κρύο). Σε σπίτια, αυτή η ταχύτητα είναι υπεραρκετή - η θερμική αδράνεια του κτιρίου είναι πολύ μεγαλύτερη.
🧠 Αναλογική vs On/Off λειτουργία
Οι φτηνότεροι actuators λειτουργούν On/Off (ανοίγω-κλείνω). Οι αναλογικοί (0-10V) ρυθμίζουν ομαλά - ιδανικοί για Αντλίες Θερμότητας που δεν αντέχουν απότομες μεταβολές θερμοκρασίας επιστροφής.
🔧 Αντικατάσταση
Ο actuator βιδώνει πάνω στη βάνα χωρίς εργαλεία (bayonet ή σπείρωμα M30). Αν χαλάσει μετά από 8-10 χρόνια, αλλάζει σε 5 λεπτά χωρίς να αδειάσει το κύκλωμα - αρκεί να κλείσετε τις βάνες αποκοπής.

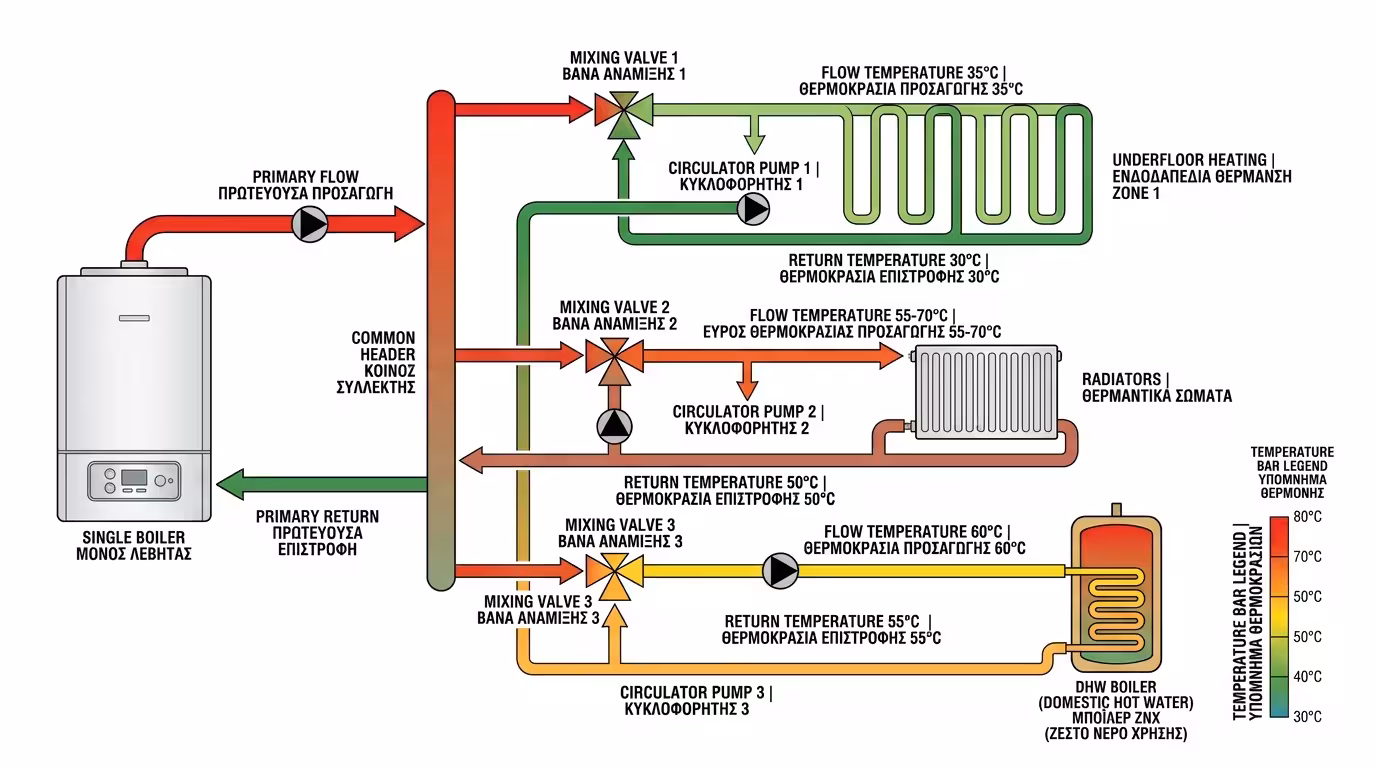

4. Σχεδιασμός Ζωνών Θερμοκρασίας: Από τη μελέτη στην πράξη
Σε ένα σωστά σχεδιασμένο σύστημα, κάθε ζώνη λειτουργεί ανεξάρτητα: το δάπεδο στους 35°C, τα καλοριφέρ στους 55°C, το μπόιλερ στους 60°C. Δεν παρεμβαίνουν μεταξύ τους, ούτε ανταγωνίζονται.
🏠 Ζώνη 1: Ενδοδαπέδια (30-40°C)
Χαμηλή θερμοκρασία προσαγωγής, μεγάλη παροχή. Χρειάζεται τρίοδο βάνα + αναλογικό actuator για ακρίβεια βαθμού. Η βάνα «φρενάρει» τη ζέστη και ανακυκλώνει κρύο νερό επιστροφής.
🔥 Ζώνη 2: Καλοριφέρ (50-60°C)
Μεσαία θερμοκρασία, μεσαία παροχή. Αν ο λέβητας βγάζει 60°C, μπορεί να μην χρειάζεται ανάμειξη - απευθείας σύνδεση. Αν βγάζει 80°C (παλιός λέβητας), μπαίνει βάνα στους 55°C.
🚿 Ζώνη 3: Μπόιλερ ΖΝΧ (55-65°C)
Υψηλή θερμοκρασία, μικρή παροχή. Εδώ δεν παρεμβαίνει βάνα ανάμειξης - ο λέβητας δίνει απευθείας 60-65°C στον εναλλάκτη του μπόιλερ. Η χαμηλότερη θερμοκρασία σημαίνει κίνδυνο λεγιονέλλας.
🔗 Η αλληλεξάρτηση
Αν η βάνα ενδοδαπέδιας «κλέβει» πολύ ζεστό νερό, τα καλοριφέρ πέφτουν σε θερμοκρασία. Ο σωστός υδραυλικός διαχωρισμός (buffer ή υδραυλικός οργανωτής) εξασφαλίζει ανεξαρτησία μεταξύ ζωνών.
💡 Μια βάνα ανάμειξης 1" κοστίζει 80-120€, ένας actuator 40-60€. Μαζί, εξοικονομούν ενέργεια ισοδύναμη με εκατοντάδες ευρώ ετησίως - και προστατεύουν τα πατώματα και τον εξοπλισμό σας.
