Βαλβίδες Εξισορρόπησης & PICV: Δυναμική vs Στατική Εξισορρόπηση σε πολύπλοκα δίκτυα
Σε μικρά σπίτια, η εξισορρόπηση γίνεται με κλειδί Allen στον ρεγουλατόρο. Αλλά σε ξενοδοχεία, νοσοκομεία ή πολυκατοικίες με εκατοντάδες Fan Coils και μεταβλητή ζήτηση, αυτή η μέθοδος καταρρέει εξ ολοκλήρου.
Εδώ εισέρχονται οι βαλβίδες εξισορρόπησης - στατικές και δυναμικές - και οι σύγχρονες βαλβίδες PICV που συνδυάζουν ρύθμιση, εξισορρόπηση και αποκοπή σε ένα ενιαίο σώμα.
1. Στατική Εξισορρόπηση: Η παλιά, σταθερή μέθοδος

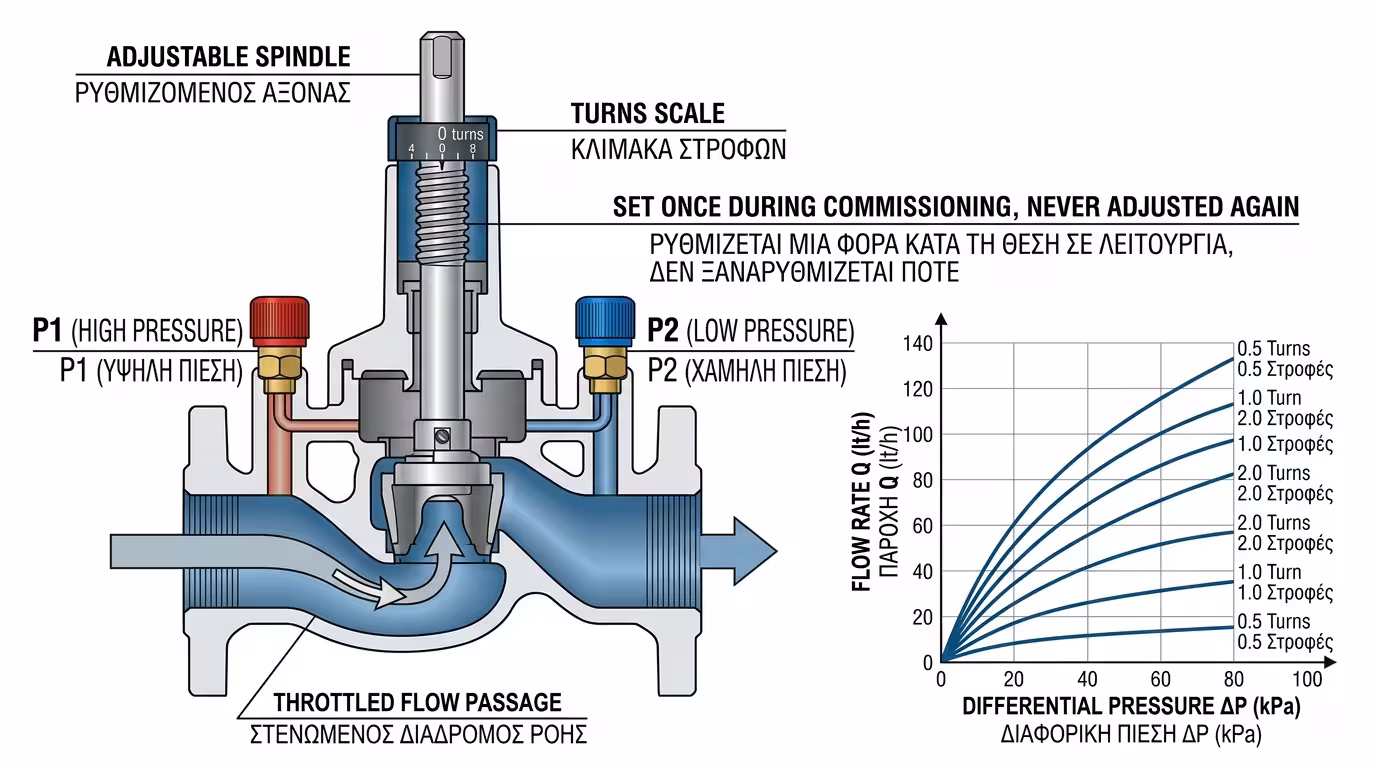

Η στατική βαλβίδα εξισορρόπησης (π.χ. IMI Hydronic TA-STAD) είναι ουσιαστικά ένας σταθερός στραγγαλισμός: ρυθμίζεται μια φορά κατά την αρχική θέση σε λειτουργία (commissioning) και δεν αλλάζει ποτέ ξανά.
📏 Σημεία μέτρησης
Κάθε βαλβίδα έχει δύο χρωματιστά βύσματα (P1, P2) για σύνδεση ψηφιακού μανόμετρου. Ο τεχνικός «διαβάζει» πραγματικά kPa, τα αντιστοιχεί σε lt/h μέσω του πίνακα Kv.
✅ Πότε αρκεί
Σε δίκτυα σταθερής παροχής (π.χ. ενδοδαπέδια ζώνη όπου ο κυκλοφορητής τρέχει πάντα στην ίδια στροφή), η στατική βαλβίδα λειτουργεί τέλεια - φτηνά και αξιόπιστα.
❌ Πότε αποτυγχάνει
Σε δίκτυα μεταβλητής παροχής (VRF, Fan Coils που ανοιγοκλείνουν), η πίεση αλλάζει διαρκώς. Η στατική βαλβίδα δεν μπορεί να αντιδράσει - η εξισορρόπηση χάνεται.
2. Το «Balloon Effect»: Γιατί καταρρέει η στατική εξισορρόπηση

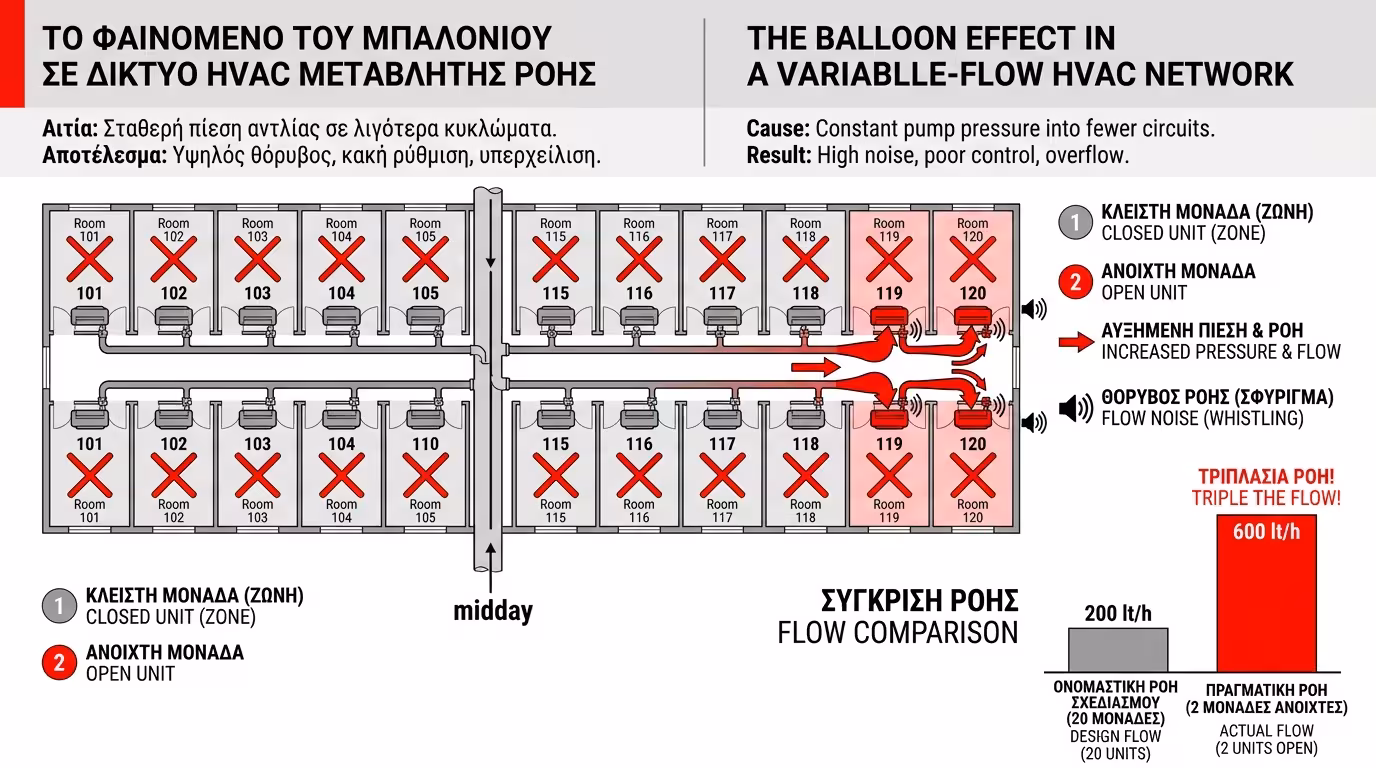

Φανταστείτε 20 Fan Coils σε ένα πάτωμα ξενοδοχείου. Το μεσημέρι, τα 18 κλείνουν (δεν χρειάζονται ψύξη). Η ίδια πίεση κυκλοφορητή σπρώχνει τώρα σε μόνο 2 μονάδες - η ροή τους εκτινάσσεται στο τριπλάσιο.
🎈 Τι είναι το Balloon Effect
Όταν κλείνουν αρκετές βάνες στο δίκτυο, η πίεση αυξάνεται στα ανοιχτά κυκλώματα. Οι μονάδες που ζητούν ψύξη πνίγονται από υπερβολική ροή, ενώ εκείνες που μόλις ανοίγουν υπολαμβάνουν τεράστια ΔP.
📉 Αποτέλεσμα: Ανισορροπία
Τα Fan Coils που «πνίγονται» βγάζουν ψυχρό αέρα (υπερ-ψύξη), ενώ αυτά στο τέλος του δικτύου σέρνονται. Ο αυτοματισμός «παλεύει» με τις θερμοστατικές βάνες, αλλά η ρίζα του κακού δεν λύνεται.
🔊 Θόρυβος & σπατάλη
Η υπερβολική ροή μέσα από τα Fan Coils δημιουργεί θόρυβο ροής (σφύριγμα, κροτάλισμα). Ο κυκλοφορητής καταναλώνει παραπάνω ρεύμα δίχως λόγο - σκέτη σπατάλη ενέργειας.
💡 Η λύση
Η δυναμική εξισορρόπηση: βαλβίδες που αντιδρούν αυτόματα στις μεταβολές πίεσης, κρατώντας σταθερή ροή ανεξάρτητα από το τι κάνουν οι γείτονες. Εδώ μπαίνει η PICV.
3. Βαλβίδα PICV: Ο «ελβετικός σουγιάς» της εξισορρόπησης
Η Pressure Independent Control Valve (PICV) είναι η κορυφαία εξέλιξη. Ενσωματώνει σε ένα μόνο σώμα: βαλβίδα ελέγχου, αυτόματη εξισορρόπηση και βάνα αποκοπής. Τρία εξαρτήματα σε ένα.
🧬 Εσωτερικός μηχανισμός

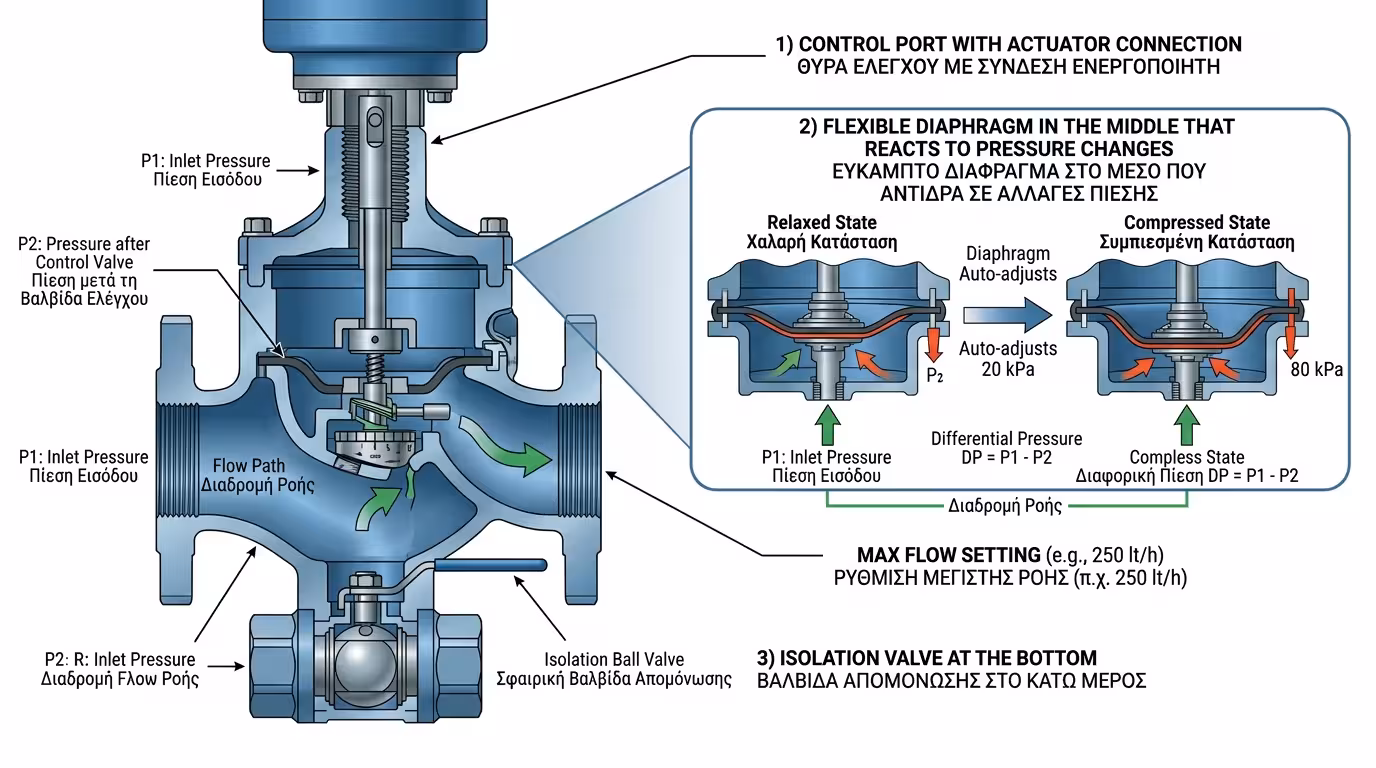

Μέσα στο σώμα υπάρχει ένα ελαστικό διάφραγμα που αντιδρά στη μεταβολή πίεσης. Αν η ΔP αυξηθεί (γείτονας έκλεισε), το διάφραγμα κλείνει μερικώς, μειώνοντας αυτόματα τη ροή στην τιμή-στόχο.
🎯 Pressure Independence
Η ροή μένει σταθερή - π.χ. 200 lt/h ± 5% - ακόμα κι αν η ΔP πάει από 20 kPa στα 80 kPa. Το δίκτυο «δεν ξέρει» ότι κάτι άλλαξε. Μηδέν Balloon Effect, μηδέν παρεμβολές.
🔄 Ρύθμιση παροχής
Ο τεχνικός γυρνά μια περιστροφική κλίμακα πάνω στη PICV που ορίζει τη μέγιστη ροή (π.χ. 250 lt/h). Ο actuator στη συνέχεια μπορεί να ρυθμίζει αναλογικά 0-100% τη ροή αυτή κατά τη λειτουργία.
🏢 Εφαρμογές
Νοσοκομεία, ξενοδοχεία 4-5 αστέρων, data centers, πανεπιστήμια. Κάθε σημείο με μεταβλητή ροή και απαίτηση ανεξαρτησίας ζωνών είναι υποψήφιο για PICV.
4. PICV vs Στατική: Πότε αξίζει η επένδυση;

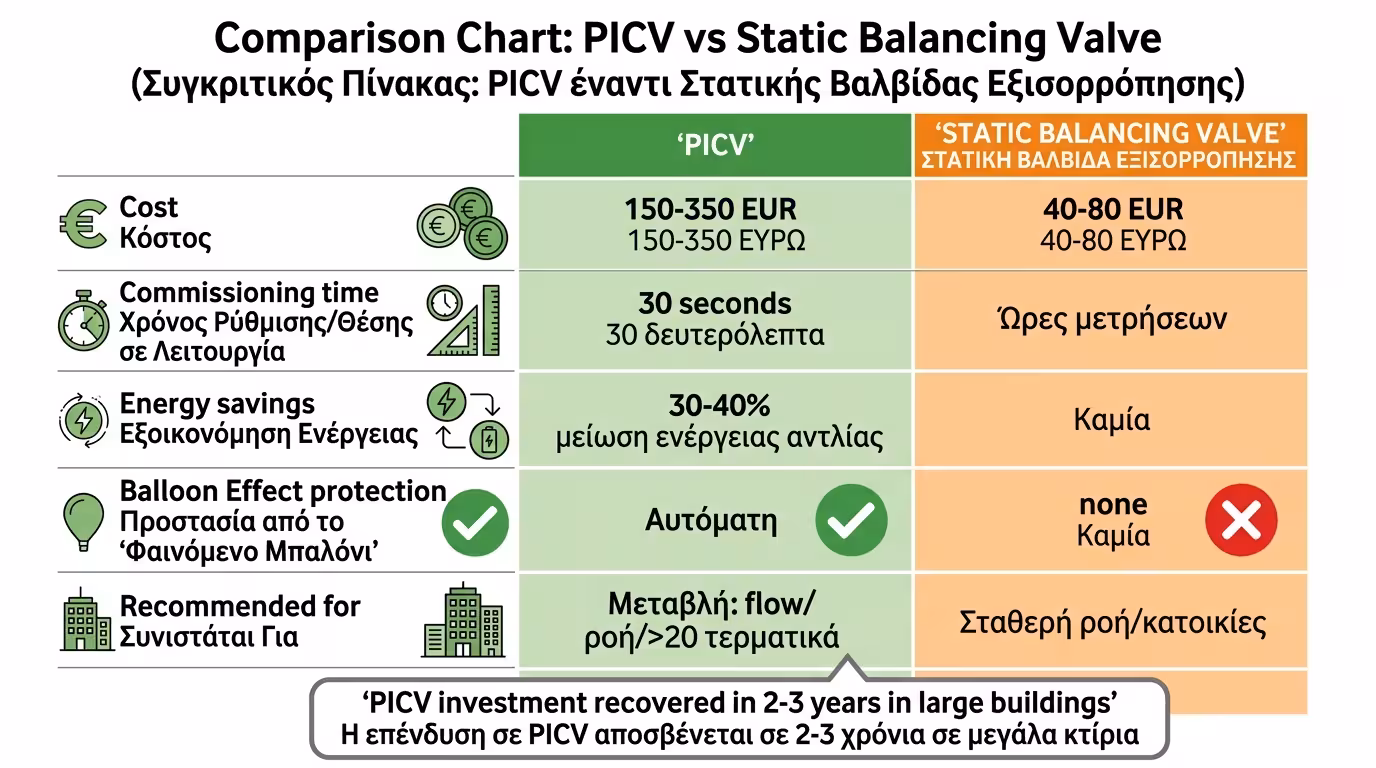

Η PICV κοστίζει 3-5 φορές περισσότερο από μια στατική βαλβίδα. Αλλά σε δίκτυα μεταβλητής παροχής, η αποπληρωμή έρχεται μέσα σε 2-3 χρόνια χάρη στην εξοικονόμηση ενέργειας κυκλοφορητών.
📊 Κόστος εγκατάστασης
Μια στατική βαλβίδα ½" κοστίζει 40-80€. Μια PICV ½" κοστίζει 150-350€. Σε κτίριο με 200 Fan Coils, η διαφορά φτάνει τα 40.000-60.000€.
⚡ Εξοικονόμηση ενέργειας
Χωρίς PICV, ο κυκλοφορητής «παλεύει» κατά της ανισορροπίας, καταναλώνοντας 30-40% παραπάνω ρεύμα. Μετά την εγκατάσταση PICV, ο inverter κυκλοφορητής κατεβάζει στροφές - κάθε χρόνο γλιτώνετε χιλιάδες kWh.
🏠 Για σπίτια;
Σε μονοκατοικία με 5 σώματα, δεν χρειάζεται PICV. Αρκεί ένας ρεγουλατόρος + ροτόμετρα. Η PICV δικαιολογείται μόνο σε δίκτυα >20 τερματικών με μεταβλητή ζήτηση.
📝 Commissioning
Η στατική βαλβίδα απαιτεί ώρες μέτρησης κατά τη θέση σε λειτουργία. Η PICV ρυθμίζεται σε 30 δευτερόλεπτα (γύρνα τη σκάλα) - εξοικονομώντας μέρες εργασίας μηχανικού σε μεγάλα κτίρια.
💡 Σε μεγάλα δίκτυα μεταβλητής ροής, η PICV δεν είναι πολυτέλεια - είναι αναγκαιότητα. Χωρίς αυτές, κανένα σύστημα BMS ή inverter δεν μπορεί να αντισταθμίσει τις ανεξέλεγκτες μεταβολές πίεσης.
