🌊 Δρόμος ελάχιστης αντίστασης
Ο νόμος της ρευστομηχανικής είναι σαφής: το νερό ακολουθεί πάντα τον δρόμο με τη μικρότερη τριβή. Σε ένα δίκτυο χωρίς ρύθμιση, το νερό «πνίγει» τα πρώτα σώματα και αφήνει τα τελευταία ξεραμένα.
Τι είναι η Υδραυλική Εξισορρόπηση; Γιατί το νερό είναι «τεμπέλικο» και πώς να το δαμάσετε
Ο λέβητας δουλεύει, ο κυκλοφορητής σπρώχνει - αλλά το καλοριφέρ στο πίσω δωμάτιο παραμένει χλιαρό ενώ αυτό στο σαλόνι ζεματάει. Ο ένοχος δεν είναι ο λέβητας, αλλά ένας θεμελιώδης νόμος ρευστομηχανικής.
Η Υδραυλική Εξισορρόπηση είναι η τέχνη (και η επιστήμη) να αναγκάζουμε το νερό να μοιραστεί ισόποσα σε κάθε σώμα, εξαλείφοντας κρύα δωμάτια, σπατάλη καυσίμου και ενοχλητικά σφυρίγματα.
1. Το Σύνδρομο του «Τεμπέλικου Νερού»

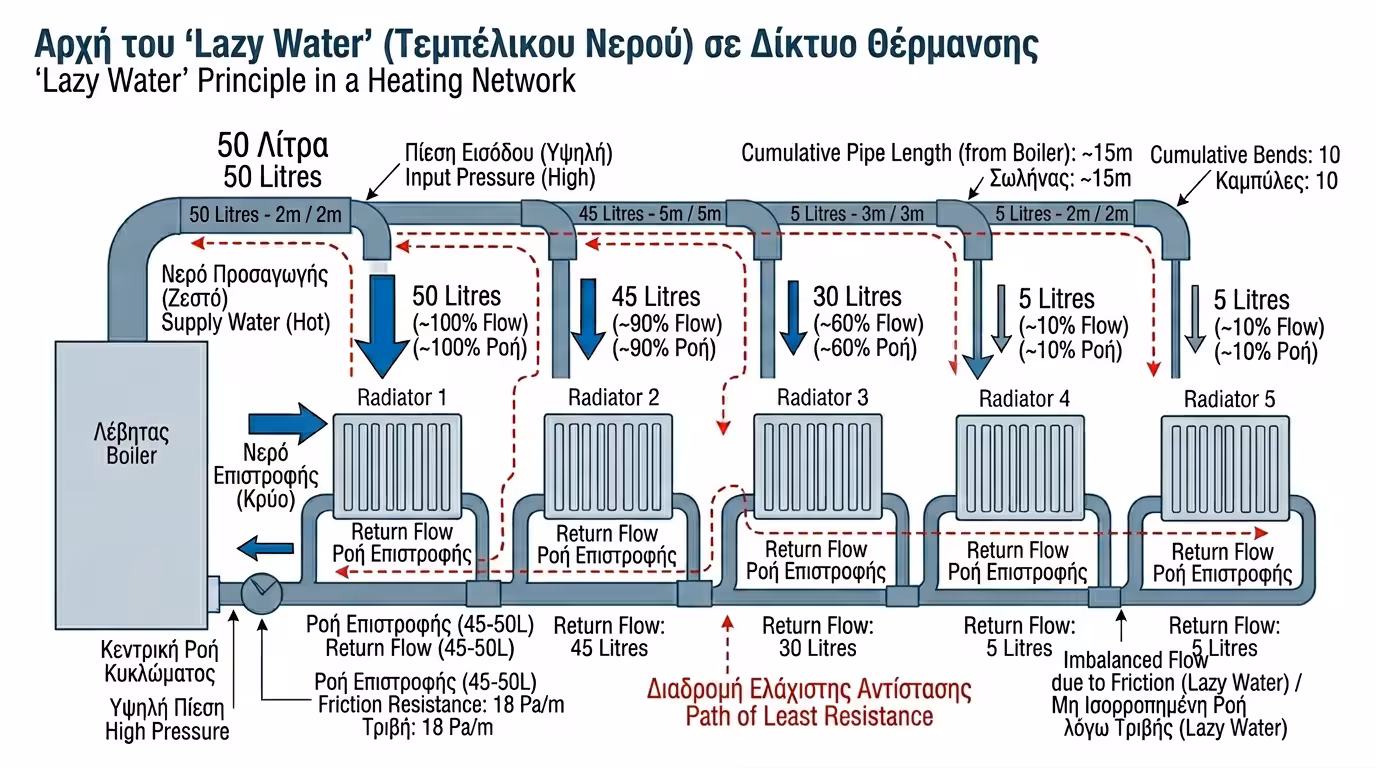

Φανταστείτε ότι ο κυκλοφορητής σπρώχνει 100 λίτρα νερού στο δίκτυο. Το 1ο καλοριφέρ (κοντά στο λεβητοστάσιο) έχει κοντό σωλήνα, χαμηλή τριβή. Εκεί στρίβουν αμέσως 50 λίτρα. Στο 5ο (μακρινό) σώμα - 15 μέτρα σωλήνα, 10 γωνίες - φτάνουν μόλις 5 λίτρα.
📐 Μήκος σωλήνα = Αντίσταση
Κάθε μέτρο σωλήνα, κάθε γωνία και κάθε T-piece προσθέτει πτώση πίεσης. Το πιο μακρινό σώμα βλέπει τεράστια συνολική αντίσταση, ενώ το κοντινό βλέπει ελάχιστη - με καταστροφικό αποτέλεσμα στη διανομή.
🏠 Παράδειγμα 5 σωμάτων
Σε τυπικό σπίτι με 5 καλοριφέρ: 1ο = 50 λίτρα, 2ο = 30, 3ο = 10, 4ο = 5, 5ο = 5. Ο θερμοστάτης στο σαλόνι (1ο) βλέπει ζέστη, κλείνει τον λέβητα, και το παιδικό στο βάθος παγώνει ακόμα.
🔄 Κατάσταση ανισορροπίας
Αυτή η κατάσταση ονομάζεται ανισόρροπο δίκτυο. Δεν φταίει ο λέβητας, δεν φταίει ο κυκλοφορητής - φταίει η φυσική. Η λύση δεν είναι ισχυρότερος εξοπλισμός, αλλά ρύθμιση.
2. Πώς λειτουργεί η Υδραυλική Εξισορρόπηση
Η λογική είναι εκπληκτικά απλή: αφού το νερό «θέλει» να πάει στο κοντινό καλοριφέρ, εμείς του το κάνουμε δύσκολο. Στραγγαλίζουμε τη ροή στα κοντινά σώματα και αφήνουμε ανοιχτά τα μακρινά. Αποτέλεσμα: ίδια αντίσταση παντού, ισόποση κατανομή.
🔩 Σε κλασικά καλοριφέρ

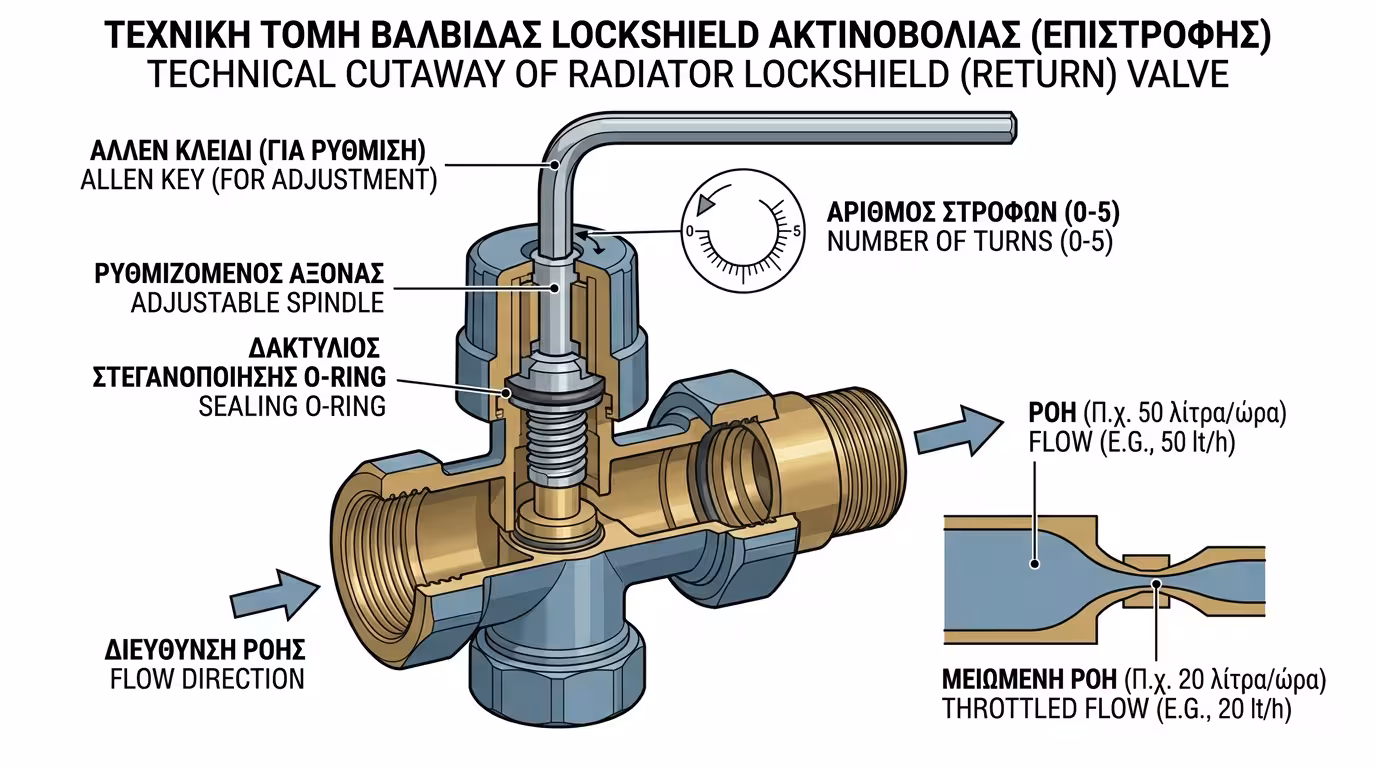

Κάθε σώμα (πάνελ ή φέτες) έχει στο κάτω μέρος τον διακόπτη επιστροφής (ρεγουλατόρος). Χρησιμοποιώντας κλειδί Allen, ο υδραυλικός «στραγγαλίζει» τα κοντινά σώματα μερικές στροφές, αφήνοντας τα μακρινά τέρμα ανοιχτά.
🎯 Εξισώνοντας αντιστάσεις
Βάζοντας εμπόδιο στο 1ο, μικρότερο στο 2ο, και μηδενικό στο 5ο, εξισώνουμε τεχνητά τις αντιστάσεις. Το νερό, βλέποντάς πλέον ίδια δυσκολία παντού, αναγκάζεται να μοιραστεί δίκαια σε όλα τα δωμάτια.
🏢 Σε μεγάλα κτίρια
Σε νοσοκομεία ή ξενοδοχεία με εκατοντάδες Fan Coils, μπαίνουν ειδικές βαλβίδες PICV που ρυθμίζουν τη ροή αυτόματα και δυναμικά, ανεξαρτήτως μεταβολών στην πίεση του δικτύου - χωρίς ανθρώπινη παρέμβαση.
⏱️ Ταυτόχρονη θέρμανση
Μετά τη ρύθμιση, κάθε σώμα παίρνει ακριβώς τα λίτρα που χρειάζεται. Όλο το σπίτι ζεσταίνεται ταυτόχρονα, ο θερμοστάτης λειτουργεί σωστά και ο λέβητας κλείνει στη σωστή στιγμή.
3. Τα Παροχόμετρα (Ροτόμετρα): Εξισορρόπηση με ανοιχτά μάτια

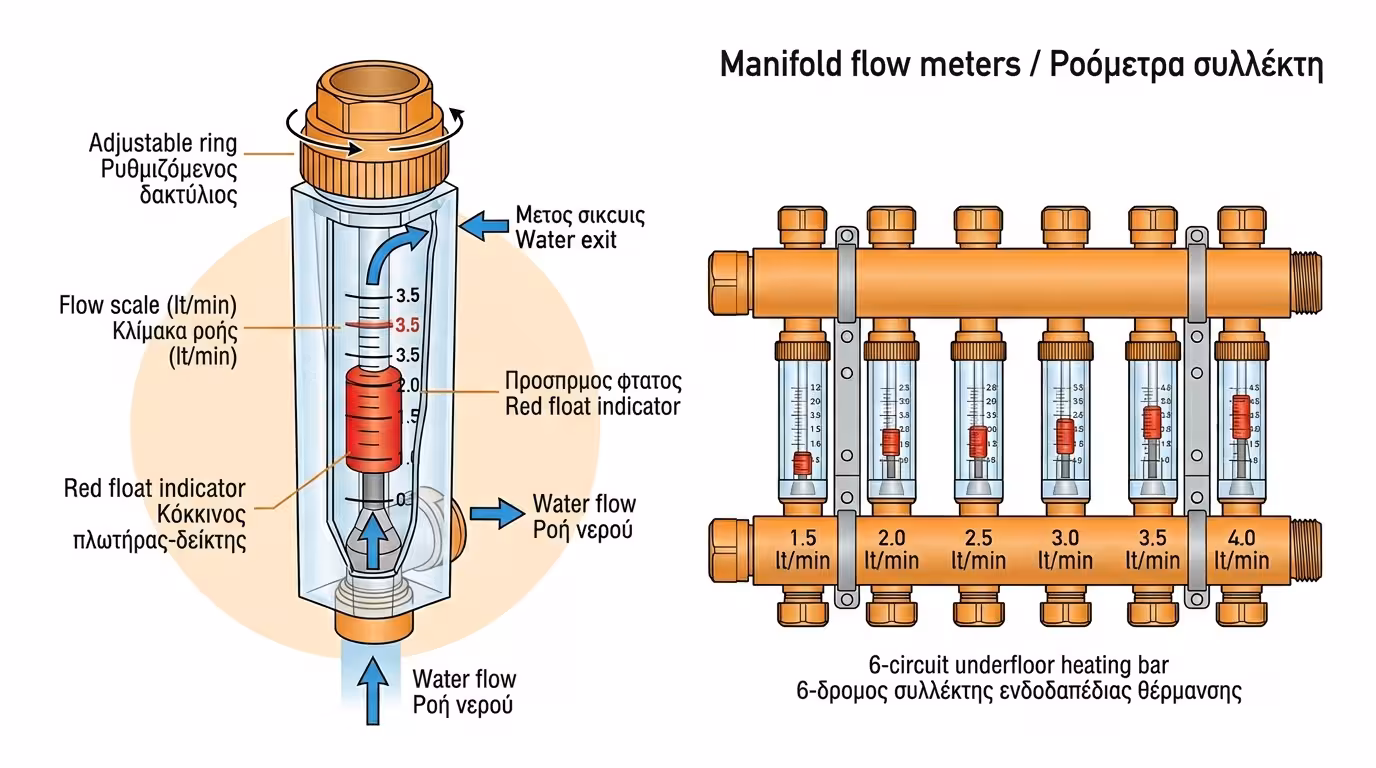

Στα σύγχρονα συστήματα (ειδικά στην ενδοδαπέδια θέρμανση), η ρύθμιση δεν γίνεται πλέον «στα τυφλά». Πάνω στον συλλέκτη (κολλεκτέρ), κάθε κύκλωμα έχει ένα παροχόμετρο (ροτόμετρο) - ένα μικρό διάφανο γυαλάκι με κόκκινο πλωτήρα που δείχνει σε πραγματικό χρόνο πόσα λίτρα/λεπτό περνούν.
👁️ Ζωντανή ένδειξη
Όταν ανάβει η θέρμανση, ο κόκκινος πλωτήρας σπρώχνεται κάτω. Η κλίμακα δείχνει ακριβώς πόσα lt/min μπαίνουν σε κάθε δωμάτιο: 3,5 lt/min στο σαλόνι, 1,5 lt/min στο μικρό μπάνιο. Βλέπετε τα πάντα ζωντανά!
🔧 Χειροργική ρύθμιση
Αν ο μηχανικός δει ότι το μπάνιο κλέβει 4 lt/min αντί 1,5, βιδώνει το πλαστικό δαχτυλίδι με το χέρι. Ο πλωτήρας ανεβαίνει, η ροή μειώνεται, και τα περισσευούμενα λίτρα πηγαίνουν αυτόματα στα υπόλοιπα δωμάτια.
📊 Αλάνθαστη ακρίβεια
Σε αντίθεση με την εμπειρική ρύθμιση «στα τυφλά» (κλειδί Allen στον ρεγουλατόρο), τα ροτόμετρα προσφέρουν μετρήσιμη, επαναλήψιμη και οπτική υδραυλική εξισορρόπηση. Αποτελεί standard σε κάθε σύγχρονο σύστημα.
🏗️ Ιδανικά για ενδοδαπέδια
Στην ενδοδαπέδια θέρμανση, κάθε δωμάτιο έχει διαφορετικό μήκος βρόχου (π.χ. 50m στο σαλόνι, 20m στο WC). Χωρίς ροτόμετρα, η ισόρροπη κατανομή του νερού είναι πρακτικά αδύνατη - καθιστώντας τα απαραίτητα.
4. Τρεις λόγοι που η εξισορρόπηση σώζει τον λογαριασμό σας

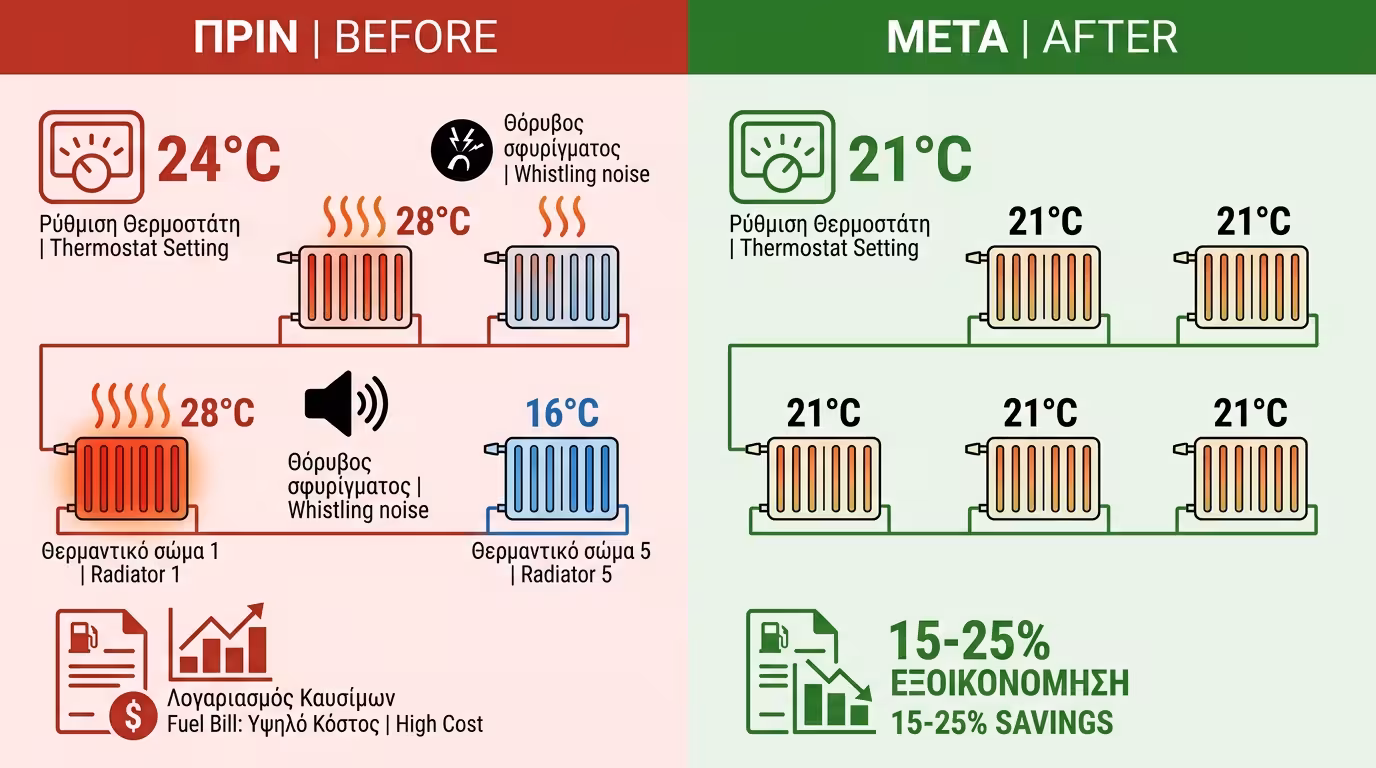

Αν ένα δίκτυο είναι ανισόρροπο, δεν έχετε απλά ένα κρύο δωμάτιο. Χάνετε πολλά χρήματα κάθε μήνα, φθείρετε πρόωρα τον εξοπλισμό και ζείτε με ενοχλητικούς θορύβους. Η εξισορρόπηση λύνει και τα τρία ταυτόχρονα.
💶 Σπατάλη καυσίμου
Για να ζεστάνετε το κρύο παιδικό δωμάτιο, ανεβάζετε τον θερμοστάτη στους 24°C - υπερθερμαίνοντας το σαλόνι χωρίς λόγο. Η εξισορρόπηση εξαλείφει αυτήν τη σπατάλη, μειώνοντας τον λογαριασμό θέρμανσης 15-25%.
🔇 Θόρυβος ροής
Όταν το 80% του νερού σπρώχνεται βίαια μέσα από το κοντινό σώμα, η ταχύτητα εκτοξεύεται. Αποτέλεσμα: ένα ενοχλητικό σφύριγμα μέσα στο καλοριφέρ. Με τη σωστή ρύθμιση, η ροή ηρεμεί και ο θόρυβος εξαφανίζεται.
⚙️ Φθορά κυκλοφορητή
Ένας κυκλοφορητής που δουλεύει εκτός του βέλτιστου σημείου λειτουργίας του (απότομη πτώση πίεσης λόγω ροής στα κοντινά) καταναλώνει περισσότερο ρεύμα και μειώνει δραστικά τη διάρκεια ζωής του.
✅ Η λύση με μια κίνηση
Αν έχετε δωμάτια που αργούν να ζεσταθούν, μην αλλάξετε λέβητα. Ζητήστε από τον υδραυλικό μια βασική εξισορρόπηση στους ρεγουλατόρους. Η διαφορά στην άνεση θα είναι αισθητή από την πρώτη μέρα.
💡 Μόνο η υδραυλική εξισορρόπηση μπορεί να κάνει έναν «μέτριο» λέβητα να αποδώσει σαν «κορυφαίος». Αντίστροφα, ακόμα κι ο καλύτερος λέβητας αποτυγχάνει αν το δίκτυο πίσω του δεν τον στηρίζει.
