📐 Το πρόβλημα
Στην απευθείας (direct) επιστροφή, το κοντινό σώμα έχει κοντό κύκλωμα (πήγαινε-έλα), ενώ το μακρινό σώμα έχει τεράστιο. Αυτή η ανισότητα απαιτεί εξισορρόπηση με βαλβίδες - δηλαδή χρόνο, κόστος, συντήρηση.
Σύστημα Tichelmann (Αντίστροφη Επιστροφή): Φυσική εξισορρόπηση μέσω γεωμετρίας
Τι θα λέγατε αν μπορούσατε να πετύχετε υδραυλική εξισορρόπηση χωρίς βαλβίδες, χωρίς ρυθμίσεις, χωρίς ροτόμετρα - μόνο με τον σωστό τρόπο που σχεδιάζετε τις σωληνώσεις;
Αυτός είναι ο γερμανικός κανόνας Tichelmann (Αντίστροφη Επιστροφή): ένα γεωμετρικό κόλπο που εξισώνει αυτόματα τα μήκη σωλήνα κάθε κυκλώματος - και μαζί τους, τις αντιστάσεις.
1. Κλασική Επιστροφή: Γιατί φταίει η γεωμετρία

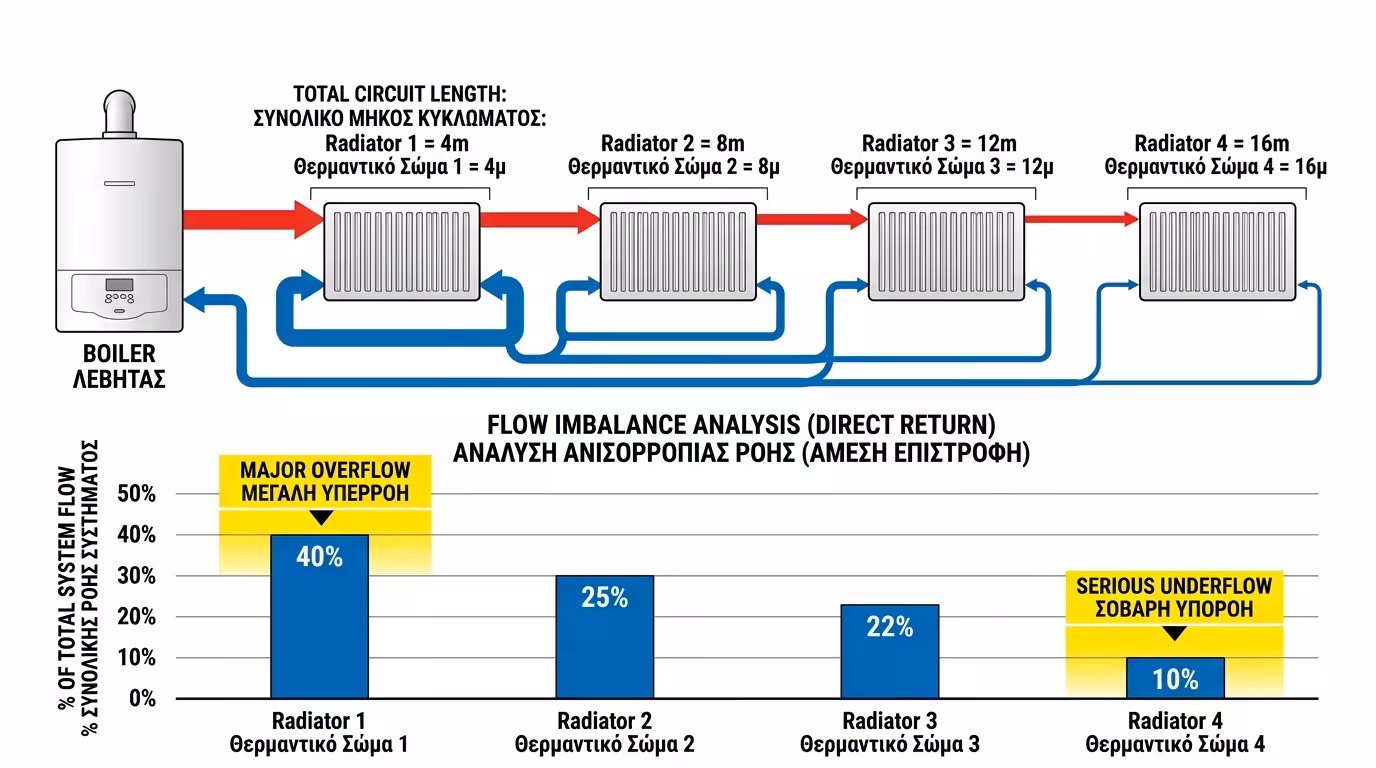

Στο κλασικό σύστημα, η προσαγωγή ξεκινά από τον λέβητα, περνά το 1ο καλοριφέρ, μετά το 2ο, μετά… Η επιστροφή ξεκινά από το 1ο σώμα και γυρίζει πίσω. Αποτέλεσμα: το 1ο σώμα βλέπει 2 μέτρα σωλήνα (κοντινότερο), ενώ το 5ο βλέπει 20 μέτρα.
🔄 Παράδειγμα 4 σωμάτων
Σώμα 1: κύκλωμα 4 m. Σώμα 2: 8 m. Σώμα 3: 12 m. Σώμα 4: 16 m. Η αντίσταση αυξάνεται γραμμικά - η ροή πέφτει εκθετικά. Χωρίς ρύθμιση, αδύνατο να μοιραστεί σωστά.
⚙️ Η ανάγκη ρύθμισης
Σε κάθε κλασικό δίκτυο, ο μηχανικός πρέπει να ρυθμίσει κάθε σώμα ξεχωριστά: στραγγαλισμός στο 1ο, ελάχιστος στο τελευταίο. Αν αλλάξει κάτι, η ρύθμιση ξανά αρχίζει από την αρχή.
💡 Η ερώτηση
Αν μπορούσαμε να κάνουμε όλα τα κυκλώματα ίσα γεωμετρικά; Θα χρειαζόμασταν ακόμη βαλβίδες; Η απάντηση είναι: σχεδόν όχι. Αυτό κάνει ο Tichelmann.
2. Αντίστροφη Επιστροφή (Tichelmann): Η ιδιοφυής γεωμετρία

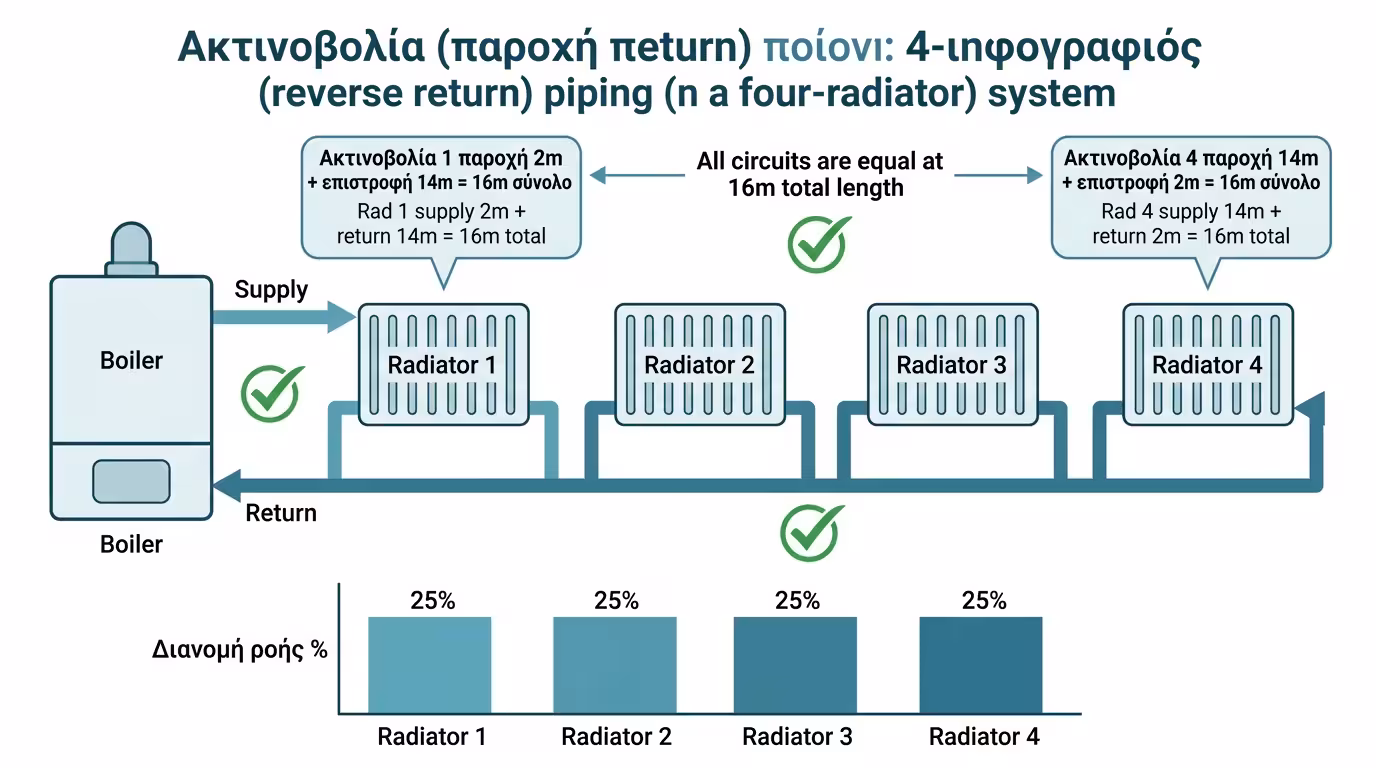

Στο σύστημα Tichelmann, η επιστροφή δεν ξεκινά από το 1ο σώμα - ξεκινά από το τελευταίο. Ο σωλήνας επιστροφής τρέχει αντίστροφα: το τελευταίο σώμα είναι το πρώτο που γυρίζει νερό.
🔀 Η αρχή
Σώμα 1 (πρώτο στην προσαγωγή) = τελευταίο στην επιστροφή. Σώμα 4 (τελευταίο στην προσαγωγή) = πρώτο στην επιστροφή. Αποτέλεσμα: κοντή προσαγωγή + μακριά επιστροφή = ίδιο συνολικό μήκος.
📊 Τα νούμερα
Σώμα 1: προσαγωγή 2 m + επιστροφή 14 m = 16 m. Σώμα 4: προσαγωγή 14 m + επιστροφή 2 m = 16 m. Ίδιο μήκος κυκλώματος για όλα τα σώματα!
⚖️ Φυσική εξισορρόπηση
Αφού κάθε κύκλωμα «βλέπει» ίδιο μήκος σωλήνα (= ίδια τριβή), το νερό μοιράζεται αυτόματα ισόποσα χωρίς βαλβίδες ρύθμισης. Η γεωμετρία κάνει τη δουλειά μόνη της.
🎯 Αποτέλεσμα
Ομοιόμορφη θέρμανση σε όλα τα δωμάτια, χωρίς ανάγκη commissioning, χωρίς εξοπλισμό εξισορρόπησης, χωρίς μελλοντική αποσυντονισμό. Η εξισορρόπηση «ζει» μέσα στη σχεδίαση.
3. Πού χρησιμοποιείται σήμερα;

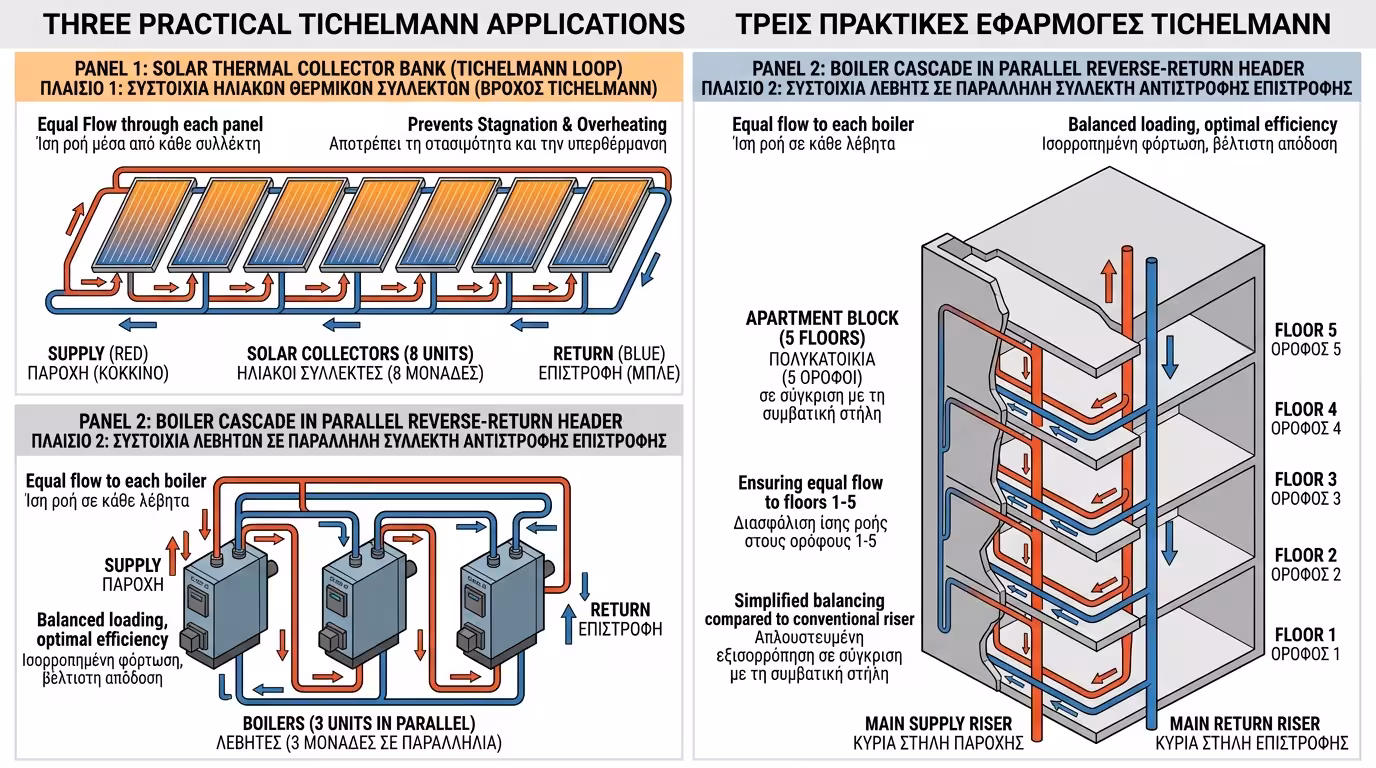

Ο Tichelmann δεν περιορίζεται σε καλοριφέρ. Χρησιμοποιείται σε κάθε σύστημα όπου πολλά στοιχεία συνδέονται παράλληλα και χρειάζονται ίδια ροή - από ηλιακά πάνελ μέχρι λέβητες σε κασκάδα.
☀️ Ηλιακά θερμικά
Σε σύστημα 8 ηλιακών συλλεκτών σε σειρά, ο Tichelmann εξασφαλίζει ίδια ροή σε κάθε πάνελ. Χωρίς αυτόν, τα μεσαία πάνελ στερούνται νερού και υπερθερμαίνονται (stagnation).
🔥 Κασκάδα λεβήτων
Σε λεβητοστάσιο με 3-4 λέβητες σε παράλληλη σύνδεση, ο Tichelmann εξασφαλίζει ίδια παροχή σε κάθε λέβητα. Αποτρέπει τον υπερφόρτωμα του κοντινού και την υπολειτουργία του μακρινού.
🏢 Πολυκατοικίες
Σε κεντρική θέρμανση πολυκατοικίας, ο Tichelmann στους κάθετους κλάδους εξασφαλίζει ότι ο 5ος όροφος δεν «πνίγεται» ενώ ο ισόγειος παγώνει - χωρίς εξισορρόπηση.
🏭 Βιομηχανία
Σε γραμμή παραγωγής με 20 εναλλάκτες ψύξης, ο Tichelmann εξαλείφει όλα τα balancing troubles - κάθε εναλλάκτης παίρνει ακριβώς τα ίδια λίτρα χωρίς παρέμβαση.
4. Κόστος, Περιορισμοί & πότε δεν λειτουργεί

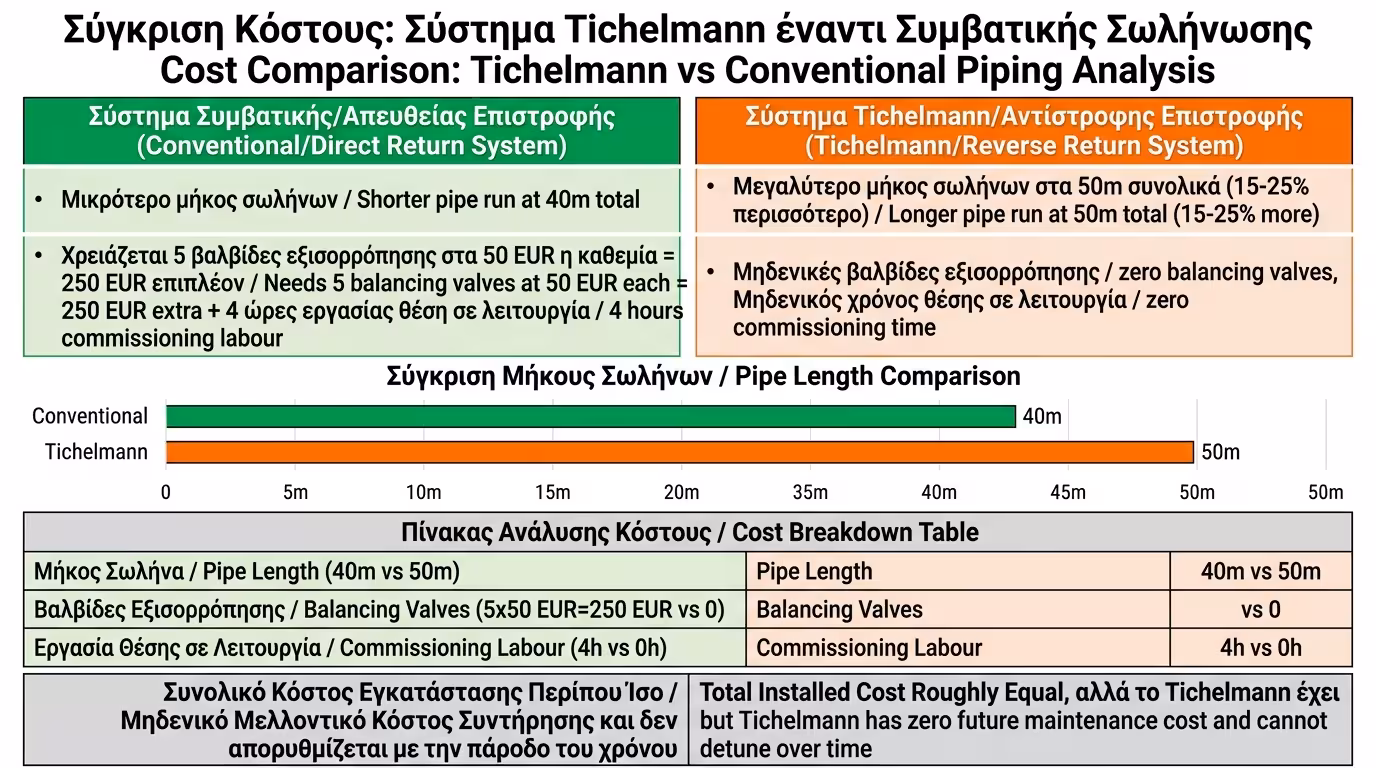

Ο Tichelmann δεν είναι πανάκεια. Χρειάζεται περισσότερο σωλήνα (η επιστροφή πρέπει να φτάσει μέχρι το τελευταίο σώμα αντί να γυρίσει πίσω αμέσως). Αυτό σημαίνει μεγαλύτερο κόστος υλικών και εργασίας.
📏 Επιπλέον σωλήνας
Σε τυπικό σπίτι με 5 σώματα, ο Tichelmann απαιτεί 15-25% περισσότερο σωλήνα επιστροφής. Σε μετρητά: 10-20 μέτρα παραπάνω πολυστρωματικής + εργασία εγκατάστασης.
🏗️ Αρχιτεκτονικοί περιορισμοί
Δεν λειτουργεί πάντα σε ανακαίνιση: χρειάζεται κυκλικό δίκτυο (ο σωλήνας επιστροφής πρέπει να «γυρίσει» μέχρι το τελευταίο σώμα). Αν η γεωμετρία του σπιτιού δεν το επιτρέπει, ο Tichelmann δεν εφαρμόζεται.
⚠️ Ανόμοια σώματα
Ο Tichelmann εξισώνει μήκη σωλήνα, όχι παροχές. Αν τα σώματα έχουν πολύ διαφορετικά μεγέθη (π.χ. 2 kW vs 8 kW), θα χρειαστεί λίγη συμπληρωματική εξισορρόπηση.
✅ Η σύστασή μας
Σε νέα κατασκευή, πάντα να εξετάζεται ο Tichelmann πρώτα. Αν η γεωμετρία του σπιτιού το επιτρέπει, εξοικονομεί χιλιάδες ευρώ μακροπρόθεσμα - αποκλείοντας μελλοντικά προβλήματα εξισορρόπησης.
💡 Ο Tichelmann δεν μειώνει τις βαλβίδες - τις εξαλείφει. Η εξισορρόπηση «ψήνεται» μέσα στη σχεδίαση, αντί να κολλάει μετά ως μπάλωμα.
