Η Λύση
Στο εμπόριο υπάρχουν κοντά Patch Cords με μήκος 15cm, 25cm και 50cm.
Cable Management στο Rack: Πώς να οργανώσετε τα καλώδια σαν επαγγελματίας (Οδηγοί, Velcro, Δέστρες, Patch cords ακριβούς μήκους)
Έχετε στήσει το Rack σας. Στο επάνω μέρος βρίσκεται το Patch Panel (όπου καταλήγουν μόνιμα τα καλώδια του σπιτιού) και ακριβώς από κάτω βρίσκεται το Switch. Το μόνο που μένει είναι να τα ενώσετε μεταξύ τους για να δώσετε ίντερνετ.
Εδώ είναι το σημείο όπου οι περισσότερες ερασιτεχνικές εγκαταστάσεις καταρρέουν αισθητικά και λειτουργικά. Ανοίγετε την πόρτα του Rack και βλέπετε έναν "καταρράκτη" από πολύχρωμα, μπερδεμένα καλώδια (γνωστό στην πιάτσα ως Spaghetti Wiring). Όταν προσπαθείτε να βρείτε ποιο καλώδιο πάει πού, είναι αδύνατον. Ακόμα χειρότερα, αυτός ο όγκος καλωδίων μπλοκάρει τη ροή του αέρα, ψήνοντας τον εξοπλισμό σας.
Το Cable Management (Διαχείριση Καλωδίων) δεν αφορά απλώς την ομορφιά. Είναι βασική προϋπόθεση για την αξιοπιστία, την ψύξη και τη συντήρηση του δικτύου. Πάμε να δούμε τους 4 κανόνες που ακολουθούν οι System Admins για να δημιουργούν Racks που μοιάζουν με έργα τέχνης.

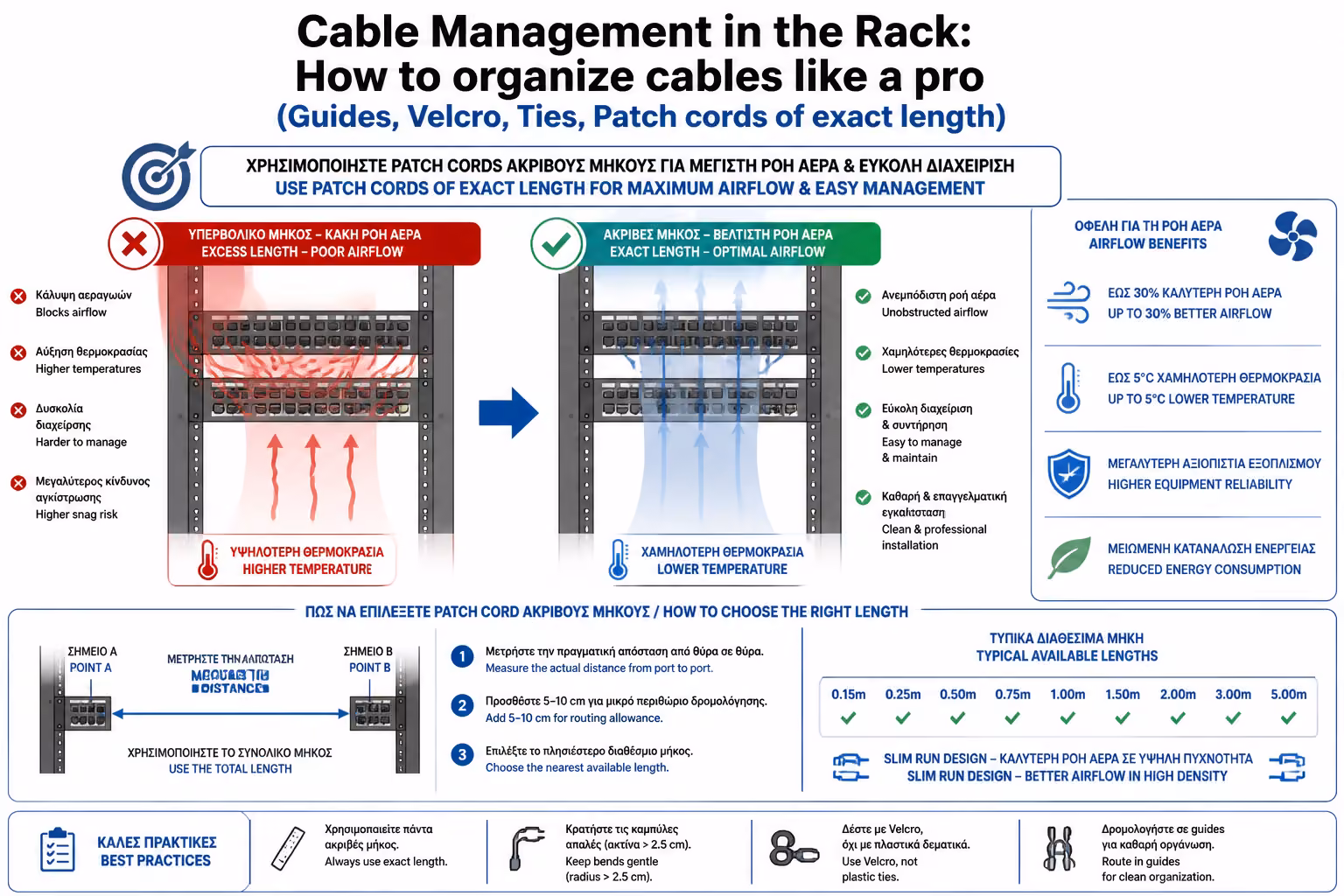

1. Το Μυστικό του Μήκους (Patch Cords Ακριβούς Μήκους)
Το μεγαλύτερο λάθος που δημιουργεί το "χάος" είναι η χρήση λάθος καλωδίων. Όταν ο χώρος μεταξύ του Patch Panel και του Switch είναι μόλις 5 εκατοστά, είναι παράλογο να χρησιμοποιείτε ένα Patch Cord του 1 μέτρου! Ο περισσευούμενος χαλκός πρέπει κάπου να κρυφτεί, δημιουργώντας θηλιές και μπούγιο.
Slim Run Cables
Για να εξοικονομήσετε ακόμα περισσότερο χώρο, αναζητήστε "Slim" Patch Cords (π.χ. διαμέτρου 28AWG ή 30AWG). Είναι εντυπωσιακά πιο λεπτά και εξαιρετικά εύκαμπτα, επιτρέποντας την τέλεια ροή αέρα, διατηρώντας ταυτόχρονα την πιστοποίηση ταχύτητας (Gigabit/10G).

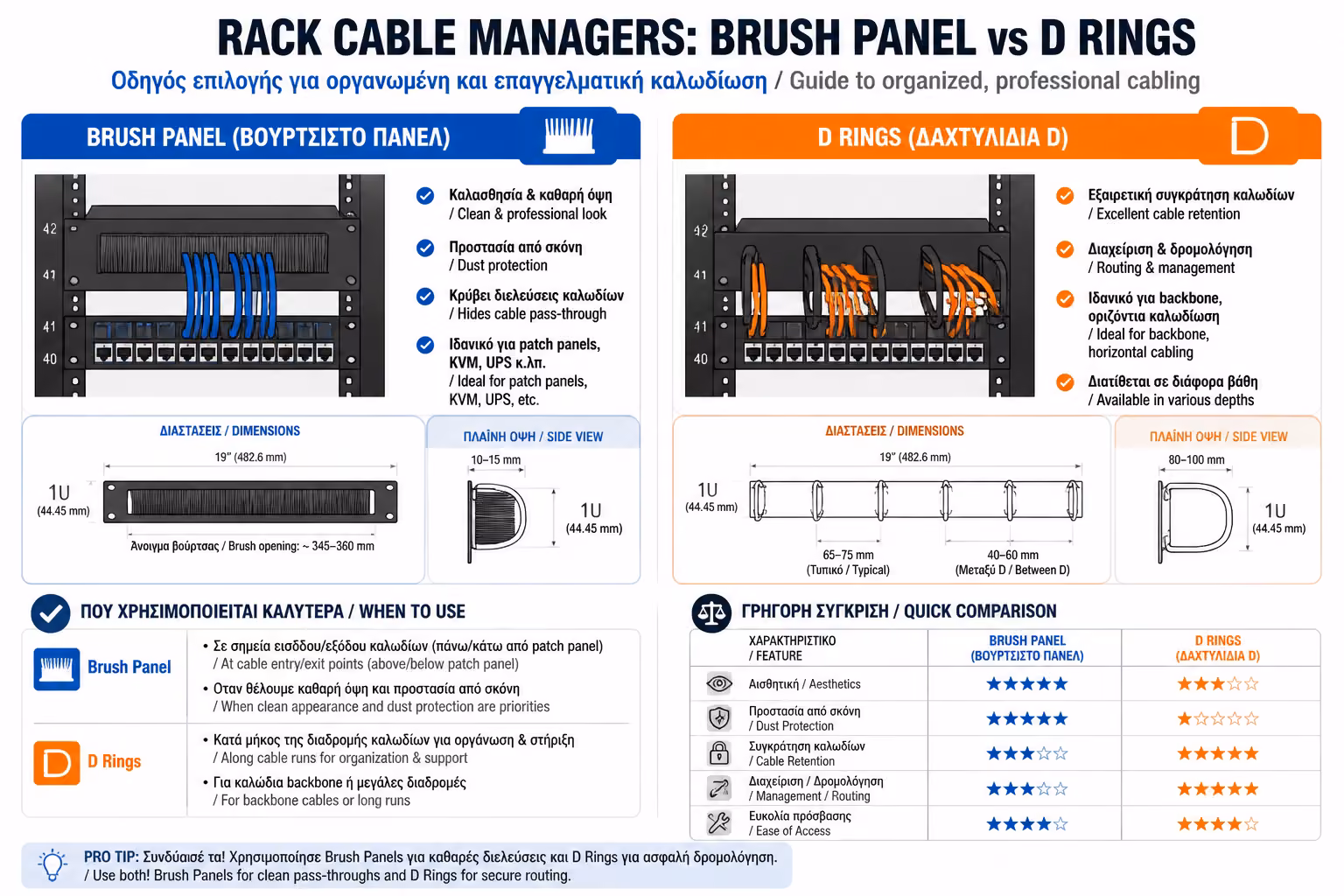

2. Οδηγοί Καλωδίων (Horizontal Cable Managers)
Αν έχετε μεγάλες αποστάσεις μέσα στο Rack (π.χ. από το Switch μέχρι το Router που βρίσκεται στο κάτω ράφι), τα καλώδια δεν πρέπει να κρέμονται ελεύθερα στον αέρα. Πρέπει να οδεύονται οριζόντια και κάθετα. Για τον σκοπό αυτό, χρησιμοποιούμε Οδηγούς Καλωδίων (Cable Managers) 1U ή 2U, που βιδώνονται στο Rack ακριβώς όπως τα μηχανήματα.
Υπάρχουν δύο δημοφιλείς τύποι:
Οδηγοί με Βουρτσάκι (Brush Panels)
Έχουν μια πυκνή βούρτσα κατά μήκος τους. Τα καλώδια περνούν μέσα από τις τρίχες και "κρύβονται" στο πίσω μέρος του Rack. Κρατούν τη σκόνη έξω και προσφέρουν μια απίστευτα καθαρή πρόσοψη.
Οδηγοί με Δακτύλιους (D-Rings / Finger Ducts)
Έχουν πλαστικά "δάχτυλα" ή μεταλλικούς κρίκους. Μαζεύετε όλα τα καλώδια σε μια δέσμη, τα περνάτε μέσα από τους δακτύλιους και κουμπώνετε το μεταλλικό καπάκι από πάνω.

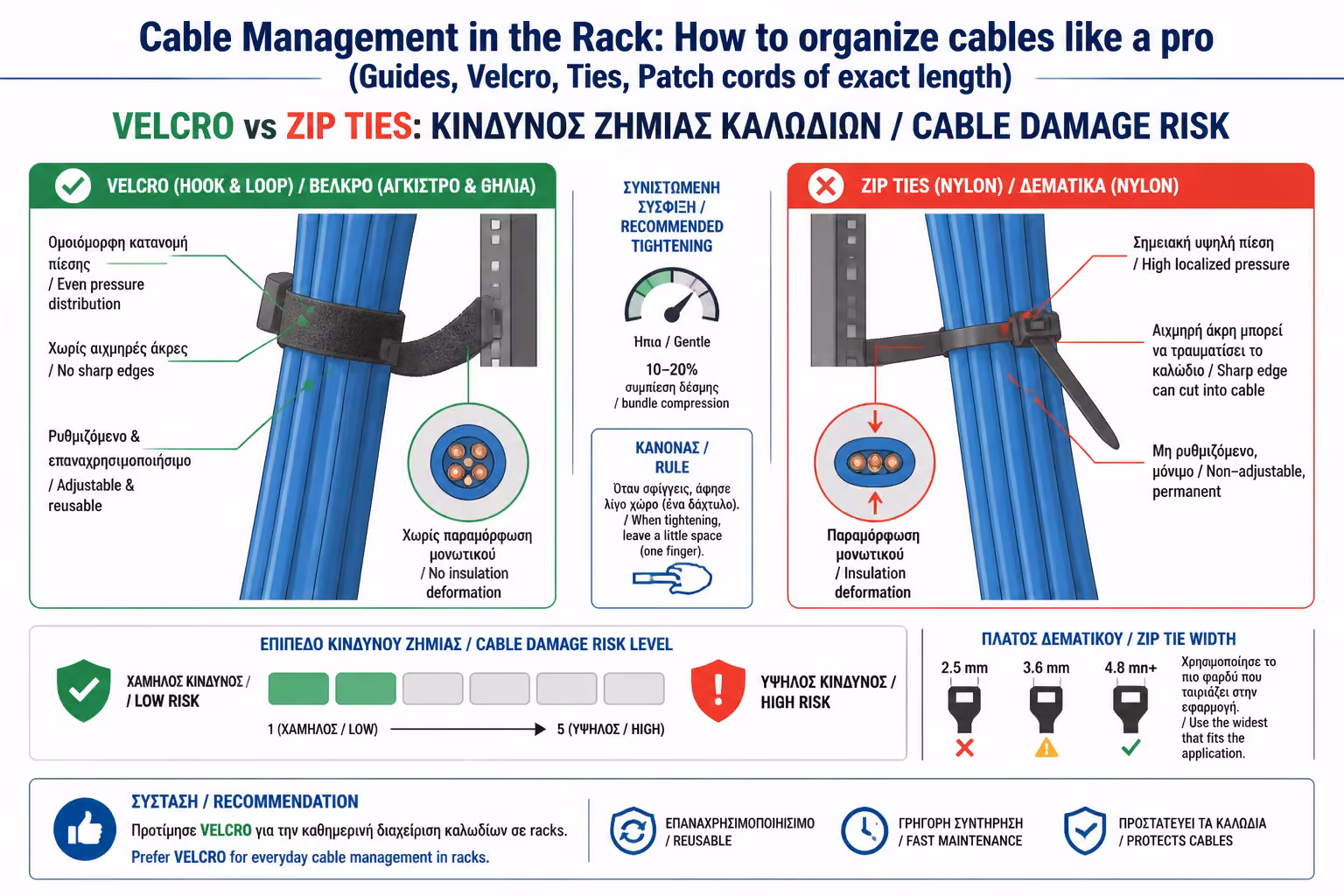

3. Velcro vs. Πλαστικές Δέστρες (Ο Απόλυτος Νικητής)
Όταν έρθει η ώρα να δέσετε μια "αγκαλιά" καλωδίων μαζί (τόσο στο πίσω μέρος του Patch Panel όσο και μπροστά), οι ηλεκτρολόγοι συνήθως βγάζουν από την τσέπη τους τα κλασικά πλαστικά δεματικά (Zip-ties / Τάιραπ).
Στα δίκτυα δεδομένων, τα πλαστικά δεματικά απαγορεύονται αυστηρά.
- Σύνθλιψη (Pinch Effect): Όταν σφίγγετε ένα zip-tie, κινδυνεύετε να συνθλίψετε το πλαστικό περίβλημα των UTP καλωδίων. Αυτό αλλοιώνει το γεωμετρικό σχήμα των συνεστραμμένων ζευγών (twist) στο εσωτερικό τους, προκαλώντας Crosstalk (παρεμβολές) και πτώση ταχύτητας.
- Ο Κίνδυνος της Κοπής: Αν χρειαστεί να αλλάξετε ένα καλώδιο, πρέπει να κόψετε το πλαστικό δεματικό με έναν κόφτη. Μια λάθος κίνηση σε έναν στενό χώρο, και θα κόψετε κατά λάθος την απομόνωση ενός διπλανού, κρίσιμου καλωδίου.
Ο Επαγγελματικός Δρόμος: Ταινίες Velcro (Σκρατς) Χρησιμοποιήστε αποκλειστικά ρολά Velcro διπλής όψης (κομμένα στο επιθυμητό μήκος).
- Είναι μαλακά και κατανέμουν την πίεση ομοιόμορφα, χωρίς να πληγώνουν τον χαλκό.
- Ανοίγουν και κλείνουν άπειρες φορές με το ένα χέρι. Αν προσθέσετε ένα νέο καλώδιο στο μέλλον, απλώς ξεκολλάτε το Velcro, βάζετε το καλώδιο και το ξανακλείνετε σε 2 δευτερόλεπτα.

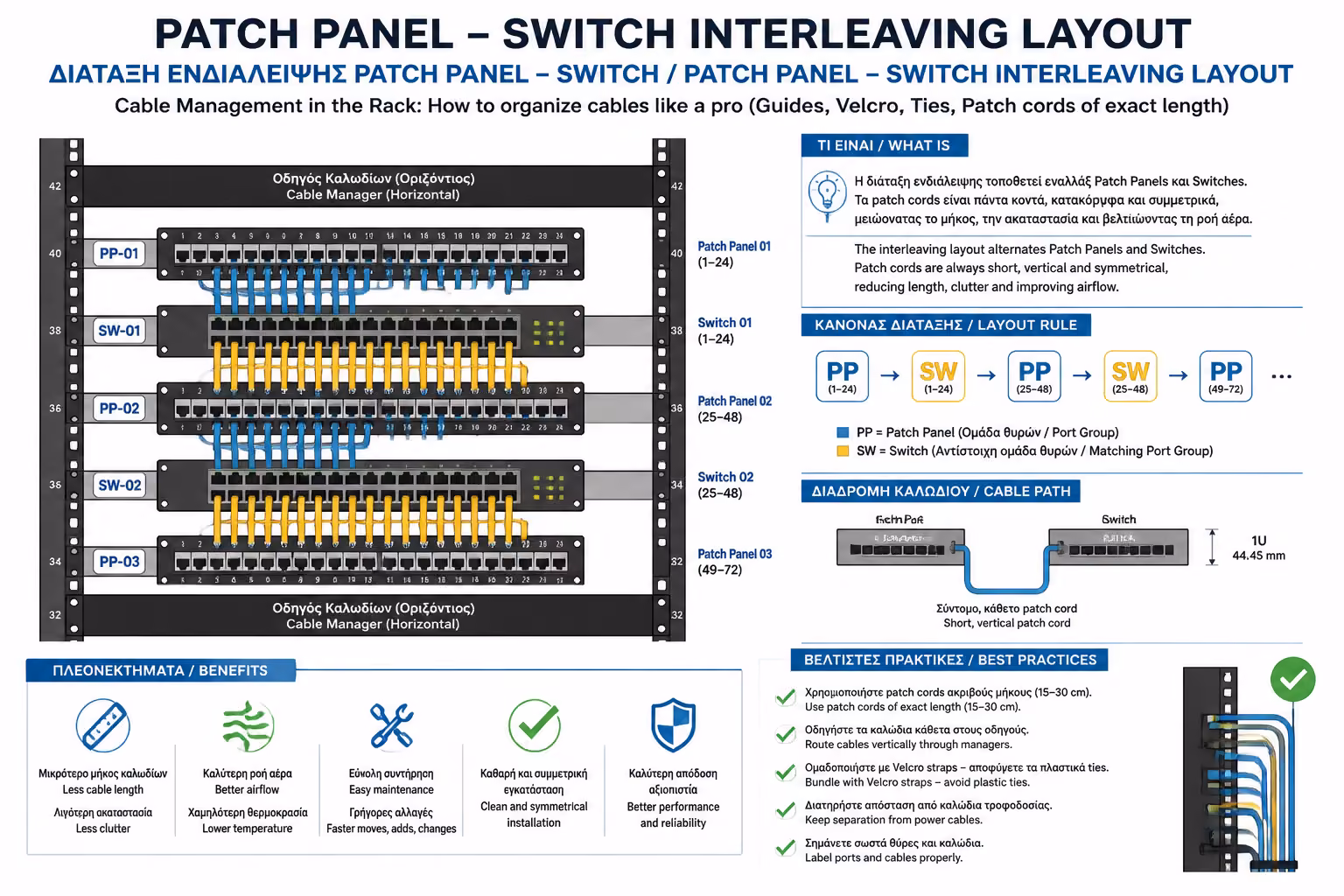

4. Η Στρατηγική Τοποθέτησης (Interleaving)
Η καλύτερη διαχείριση καλωδίων... είναι η έλλειψη ανάγκης για καλώδια. Το πώς τοποθετείτε τα μηχανήματα στο Rack καθορίζει το χάος.
Το Λάθος (Σάντουιτς): Βάζετε 3 Patch Panels το ένα κάτω από το άλλο στην κορυφή, και 3 Switches στο κάτω μέρος. Αυτό σας αναγκάζει να τρέξετε 72 μακριά καλώδια από πάνω προς τα κάτω, δημιουργώντας έναν τεράστιο, αντιαισθητικό όγκο στη μέση της καμπίνας. Το Σωστό (Εναλλαγή / Interleaving): Τοποθετείτε τον εξοπλισμό εναλλάξ! (Patch Panel -> Switch -> Patch Panel -> Switch). Με αυτή τη διάταξη, η πάνω σειρά θυρών του Switch απέχει μόλις 5 εκατοστά από το Patch Panel που βρίσκεται από πάνω του. Μπορείτε να χρησιμοποιήσετε Patch Cords των 15 εκατοστών, ενώνοντας τα μηχανήματα κατευθείαν, χωρίς καν να χρειάζεστε Οδηγούς Καλωδίων (Cable Managers). Το αποτέλεσμα είναι ένας επίπεδος "τοίχος" από κοντά καλώδια που δεν κρύβουν απολύτως τίποτα!
Συνοψίζοντας
Ένα σωστά οργανωμένο Rack δεν είναι πολυτέλεια, είναι απόδειξη σεβασμού στην επένδυσή σας. Πετώντας τις πλαστικές δέστρες, χρησιμοποιώντας ποιοτικό Velcro, επιλέγοντας Patch Cords στο απολύτως αναγκαίο μήκος και βιδώνοντας τον εξοπλισμό με έξυπνη διάταξη, εξασφαλίζετε ότι το δίκτυό σας θα αναπνέει σωστά και η οποιαδήποτε μελλοντική βλάβη (ή προσθήκη) θα λύνεται σε λεπτά, αντί για ώρες απογοήτευσης.
Επόμενο Βήμα: Όλα αυτά τα καλώδια καταλήγουν στο Switch. Αυτό είναι το "αφεντικό" του δικτύου. Όμως, υπάρχουν switches των 20€ και switches των 1.000€. Ποιο χρειάζεστε;
Συνεχίζουμε στον οδηγό αγοράς για την "καρδιά" του Rack: Network Switches (Unmanaged vs. Managed vs. PoE): Πώς να υπολογίσετε το συνολικό PoE Budget για να σηκώσει όλες τις κάμερες και τα APs σας.
