Καλώς ήρθατε στην Κατηγορία Δ, την "καρδιά" του ψηφιακού σας κτιρίου. Μέχρι τώρα, έχουμε τραβήξει δεκάδες καλώδια (Cat6a, οπτικές ίνες, συναγερμούς, κάμερες) από κάθε γωνιά του σπιτιού ή της επιχείρησης. Όλα αυτά τα καλώδια πρέπει να καταλήξουν κάπου.
Αν τα αφήσετε να κρέμονται ελεύθερα από μια τρύπα στον τοίχο, θα καταλήξετε με μια "φωλιά από φίδια" (spaghetti wiring), η οποία είναι αδύνατον να συντηρηθεί, μαζεύει σκόνη και είναι επικίνδυνη για βραχυκυκλώματα. Εδώ έρχεται το Rack Cabinet (Καμπίνα Δικτύου).
Το Rack δεν είναι απλώς ένα μεταλλικό κουτί. Είναι ένα αυστηρά τυποποιημένο οικοσύστημα που προστατεύει τον εξοπλισμό σας, τον ψύχει και τον οργανώνει. Ως μηχανικοί, η επιλογή του σωστού Rack είναι ίσως η πιο κρίσιμη απόφαση για τη βιωσιμότητα του έργου, καθώς ένα λάθος μέγεθος θα σας αναγκάσει να τα ξηλώσετε όλα σε 2 χρόνια. Πάμε να δούμε πώς να αποκωδικοποιήσετε τις διαστάσεις και τι πρέπει να προσέξετε.

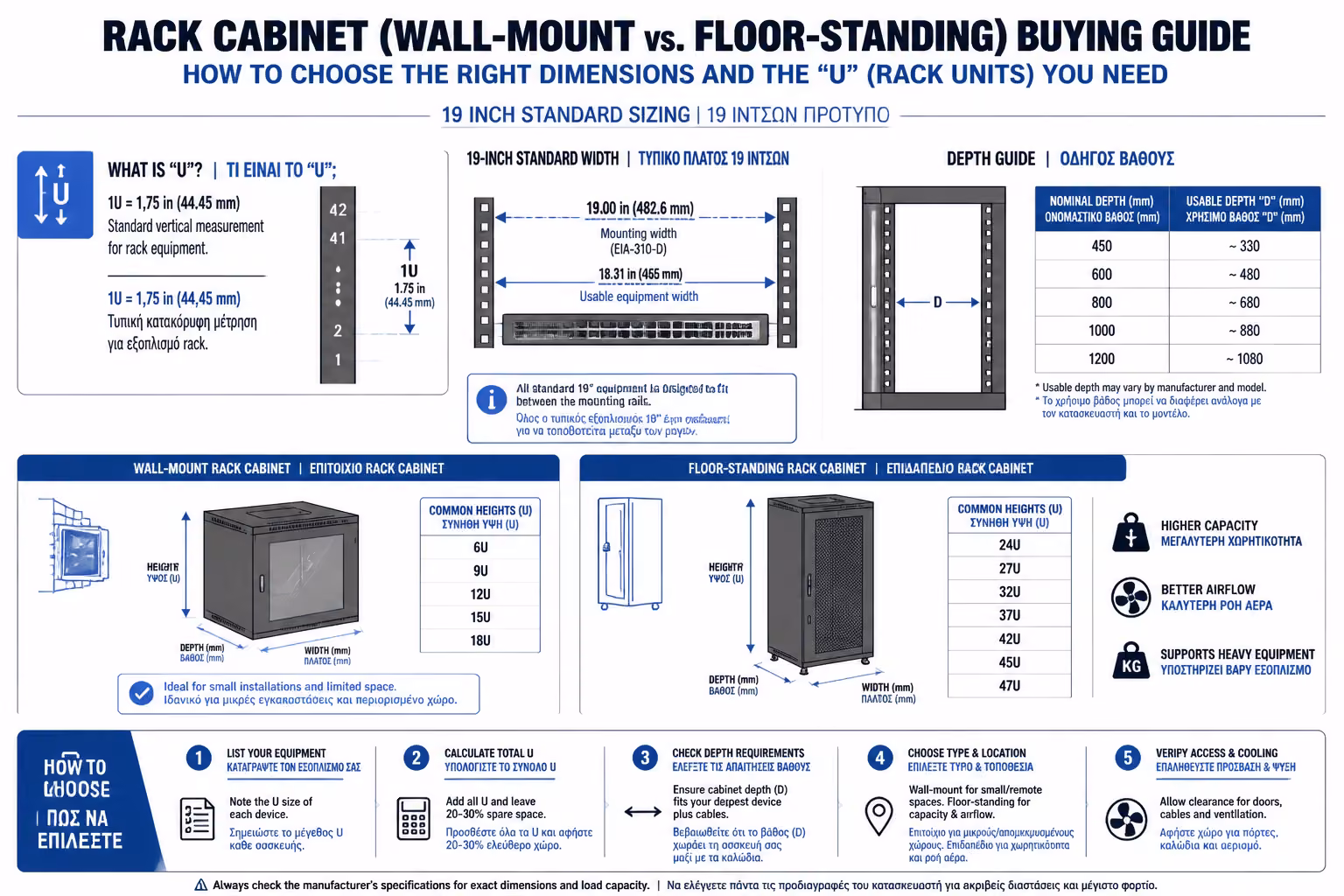

Όταν αγοράζετε ένα Rack, το πλάτος του εσωτερικού του πλαισίου (εκεί που βιδώνουν τα μηχανήματα) είναι παγκοσμίως τυποποιημένο στις 19 ίντσες (482.6 mm). Είτε αγοράσετε Switch της Cisco, είτε ένα Patch Panel, είτε έναν Server της Dell, αν γράφει "19-inch rack-mountable", θα ταιριάξει απόλυτα.
Όμως, το ύψος της καμπίνας δεν μετριέται σε εκατοστά, αλλά σε Rack Units (συντομογραφία "U" ή "RU").
Πώς υπολογίζετε τι χρειάζεστε; Κάνετε πρόσθεση! Αν έχετε 1 Router (1U), 1 Switch (1U), 2 Patch Panels (2U) και 1 UPS (2U), το άθροισμα είναι 6U. Ο κανόνας των IT Admins: Υπολογίστε πόσα U χρειάζεστε σήμερα και πολλαπλασιάστε το επί 1.5 ή 2. Αν βγάλατε 6U, αγοράστε τουλάχιστον ένα 9U ή 12U Rack. Ο κενός χώρος γεμίζει εκπληκτικά γρήγορα στο μέλλον.

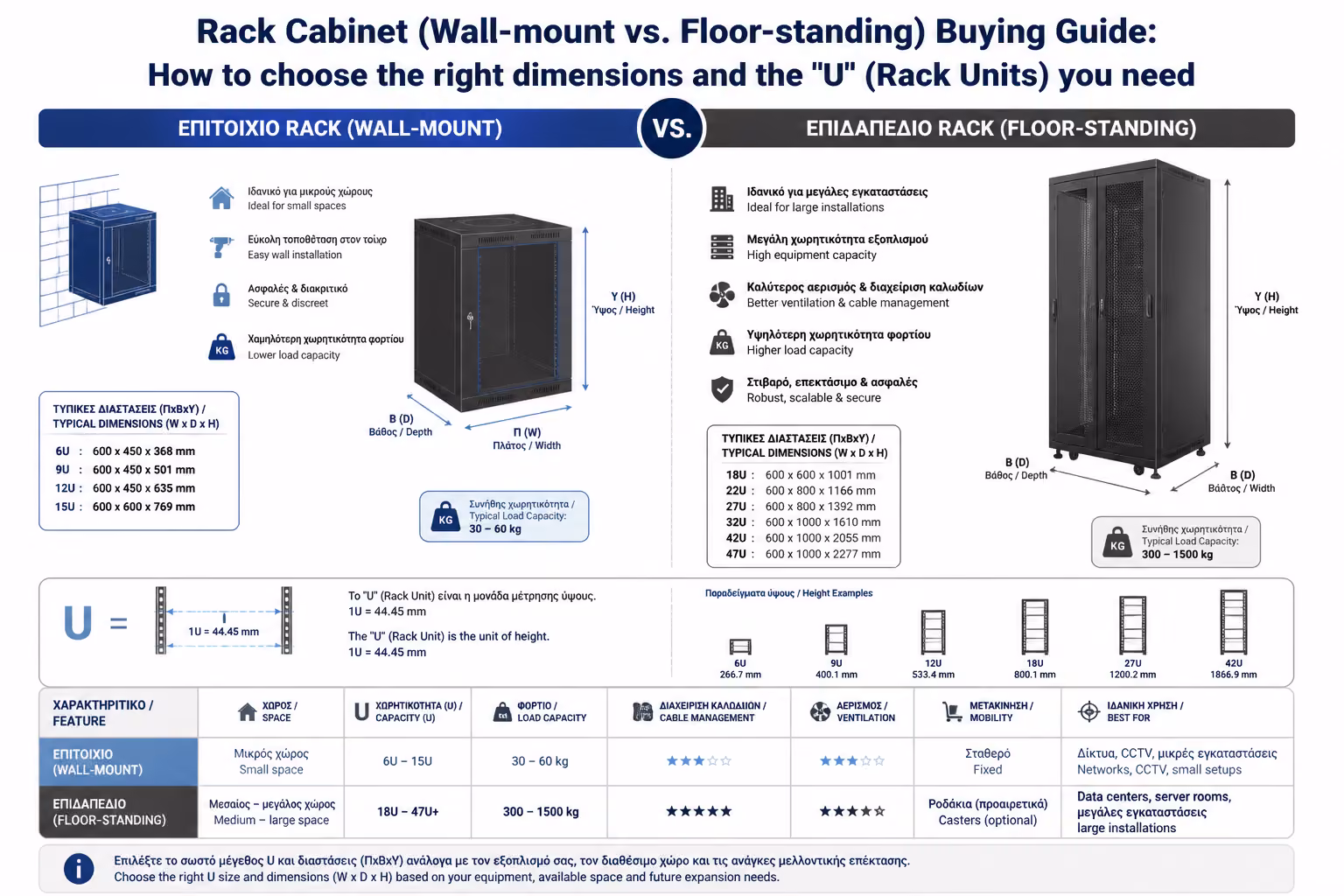

Ανάλογα με τον χώρο και το βάρος του εξοπλισμού, οι καμπίνες χωρίζονται σε δύο μεγάλες κατηγορίες:
Βιδώνονται κατευθείαν στον τοίχο, ψηλά για να μην πιάνουν χώρο στο πάτωμα. Μεγέθη: Κυμαίνονται συνήθως από 6U έως 18U (και σπάνια έως 22U). Πλεονεκτήματα: Ιδανικά για οικιακές εγκαταστάσεις (Smart Homes), μικρά γραφεία ή αποθήκες. Δεν δεσμεύουν τετραγωνικά. * Μειονεκτήματα (Το Βάρος): Έχουν αυστηρό όριο αντοχής (συνήθως 50 - 60 κιλά). Αν σκοπεύετε να βάλετε μέσα βαριά UPS με μπαταρίες μολύβδου, ο τοίχος (ειδικά αν είναι γυψοσανίδα) μπορεί να μην αντέξει.
Είναι μεγάλες καμπίνες που πατάνε στο πάτωμα με ροδάκια και ρυθμιζόμενα ποδαράκια (Leveling feet). Μεγέθη: Ξεκινούν από 22U και φτάνουν έως τα 42U ή 45U (ύψος πάνω από 2 μέτρα). Πλεονεκτήματα: Τεράστια αντοχή σε βάρος (συχνά πάνω από 600-1000 κιλά). Ιδανικά για σοβαρά Home Labs, Server Rooms, και κτίρια όπου στεγάζονται κεντρικά συστήματα CCTV (καταγραφικά NVR) και μεγάλοι Servers. * Μειονεκτήματα: Καταλαμβάνουν σημαντικό χώρο στο δωμάτιο.

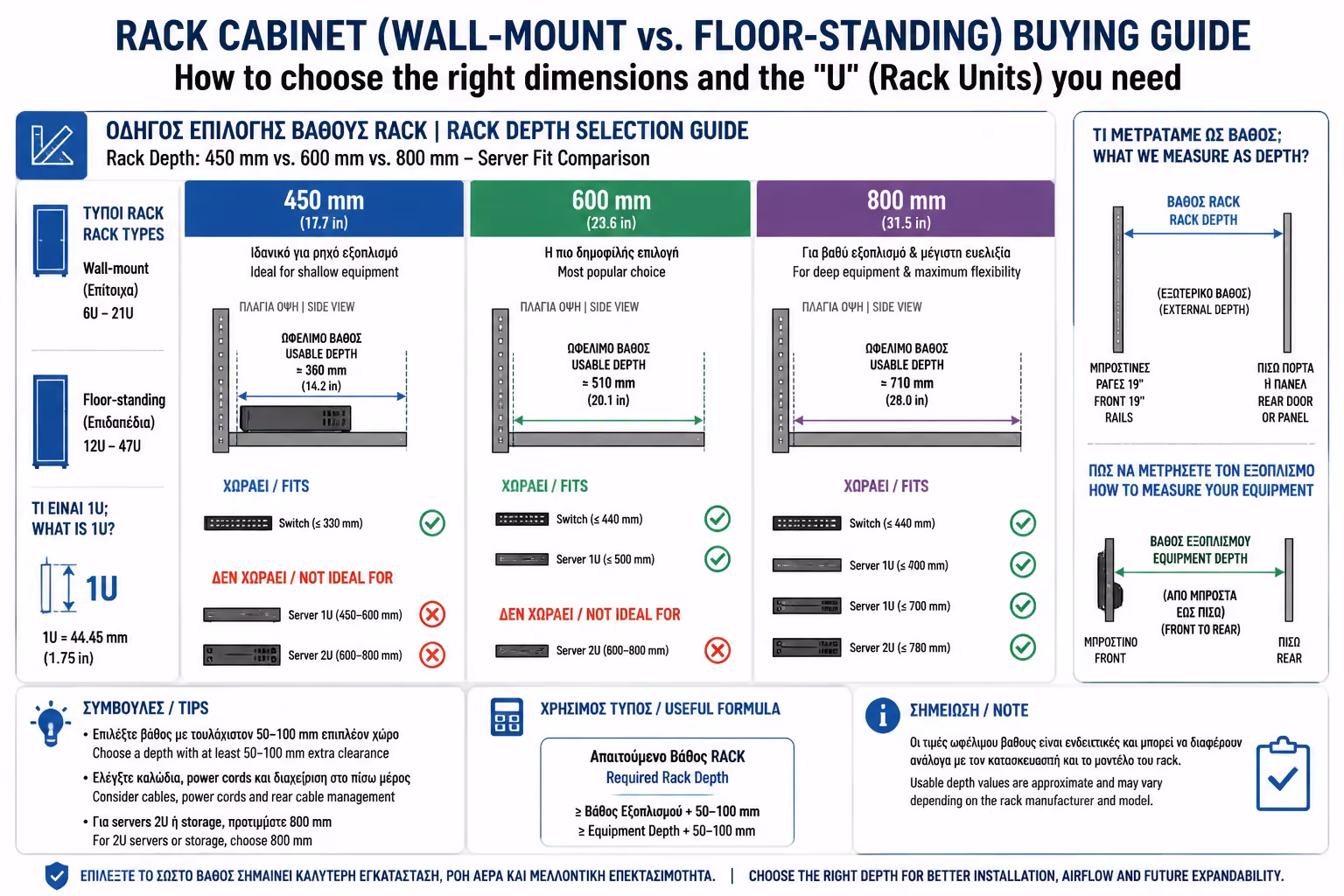

Εδώ γίνονται τα περισσότερα (και πιο δαπανηρά) λάθη. Αγοράζετε ένα Rack 12U, το βιδώνετε στον τοίχο, και όταν πάτε να βάλετε τον Server ή το UPS μέσα, η πόρτα δεν κλείνει γιατί το μηχάνημα εξέχει!
Τα Racks έχουν συγκεκριμένο εξωτερικό και εσωτερικό βάθος:
Προσοχή στο "Ωφέλιμο Βάθος": Αν ένα Rack είναι 600mm εξωτερικά, το ωφέλιμο εσωτερικό του είναι περίπου 500mm. Πρέπει πάντα να αφήνετε τουλάχιστον 5-10 εκατοστά αέρα στο πίσω μέρος για να "στρίψουν" τα καλώδια ρεύματος και 5 εκατοστά μπροστά για να μην τσακίζονται οι οπτικές ίνες στο τζάμι της πόρτας!
Το απολύτως μίνιμουμ (Συνήθως σε Wall-mounts). Κάνει μόνο για μικρά Switches, Patch panels και καταγραφικά (NVRs) με μικρό βάθος.
Το "στάνταρ" για επιτοίχια και μικρά επιδαπέδια. Χωράει άνετα τα περισσότερα Switches, ρουτεράκια και οικιακά NAS (Synology/QNAP).
Η χρυσή τομή για Επιδαπέδια. Εδώ αρχίζουν να χωράνε Rackmount UPS και κοντοί Servers.
Αποκλειστικά για Server Rooms. Οι επαγγελματικοί Servers (π.χ. Dell PowerEdge, HP ProLiant) έχουν τεράστιο μήκος και απαιτούν τέτοιο βάθος για να αναπνέουν.

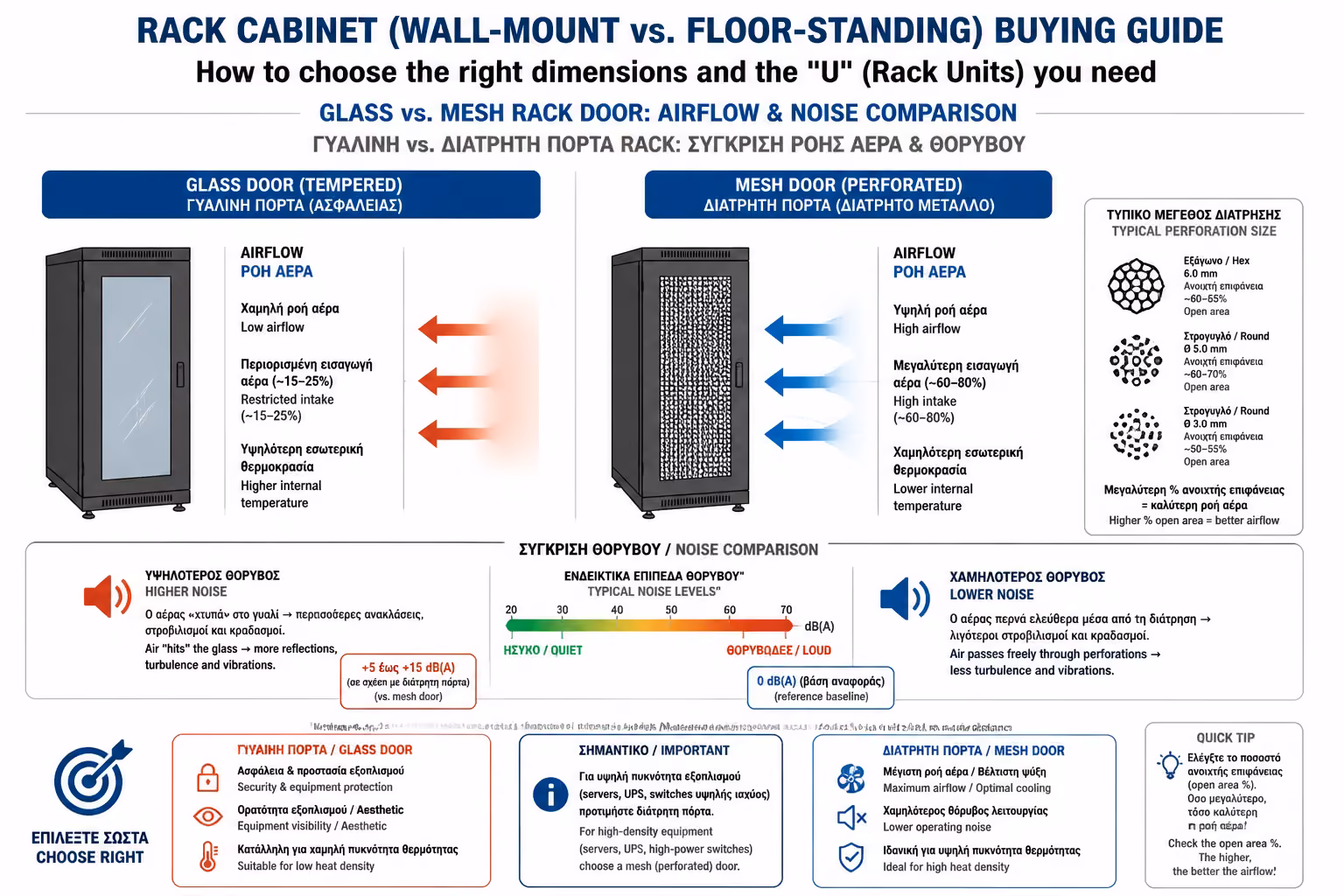

Η επιλογή της μπροστινής πόρτας δεν είναι θέμα design, αλλά θερμοδυναμικής (airflow):
Η πιο συνηθισμένη σε μικρά Racks. Μειώνει αισθητά τον θόρυβο των ανεμιστήρων και εμποδίζει τη σκόνη. Όμως, παγιδεύει τη ζέστη. Απαιτεί την εγκατάσταση ανεμιστήρων οροφής στο Rack για να βγάζουν τον ζεστό αέρα.
Είναι μεταλλική με χιλιάδες μικρές τρύπες. Χρησιμοποιείται σε καμπίνες Server. Επιτρέπει τον φυσικό αερισμό, καθώς οι Servers τραβάνε κρύο αέρα από μπροστά και τον διώχνουν από πίσω. Το μειονέκτημα είναι ότι αφήνει τον θόρυβο να βγει ελεύθερος στο δωμάτιο.
Η αγορά ενός Rack Cabinet είναι μια επένδυση υποδομής. Για ένα σύγχρονο Smart Home, μια επιτοίχια καμπίνα 12U ή 15U με βάθος 600mm είναι συνήθως το "sweet spot". Υπολογίστε με ακρίβεια τα U του εξοπλισμού σας, αφήστε 30% κενό χώρο για μελλοντικές αναβαθμίσεις, και το σημαντικότερο: μετρήστε το βάθος του πιο μακριού μηχανήματος που σκοπεύετε να βάλετε μέσα, προτού πατήσετε το κουμπί της παραγγελίας.
