Μετασχηματιστές Έντασης (CT Clamps): Πώς μετράμε το ρεύμα με ασφάλεια,
χωρίς να κόψουμε ή να αποσυνδέσουμε τα κεντρικά καλώδια
Στους προηγούμενους οδηγούς μιλήσαμε για μετρητές κατανάλωσης που
δέχονται το ρεύμα "απευθείας" μέσα τους. Τι γίνεται όμως όταν
θέλετε να μετρήσετε το κεντρικό καλώδιο ολόκληρου του σπιτιού σας ή ενός
βιομηχανικού κινητήρα;
Εκεί, το ρεύμα μπορεί να φτάνει τα 60, τα 100 ή και τα 200 Amperes. Τα
καλώδια είναι τόσο χοντρά όσο ο αντίχειράς σας. Αν προσπαθήσετε να
κόψετε αυτό το καλώδιο για να το περάσετε μέσα από μια μικρή, πλαστική
συσκευή, το πιθανότερο είναι η συσκευή να λιώσει, να προκαλέσετε
πυρκαγιά, ή (στην καλύτερη) να μείνετε χωρίς ρεύμα.
Η λύση σε αυτό το ηλεκτρολογικό πρόβλημα είναι ένα από τα πιο
"μαγικά" και ασφαλή εξαρτήματα της φυσικής: Ο Μετασχηματιστής
Έντασης (ή στα αγγλικά, CT Clamp - Current Transformer). Πρόκειται για
ένα μικρό "μανταλάκι" που διαβάζει το ρεύμα μέσα από το
πλαστικό του καλωδίου, χωρίς καν να ακουμπήσει τον χαλκό! Πάμε να δούμε
πώς γίνεται αυτό το "θαύμα".

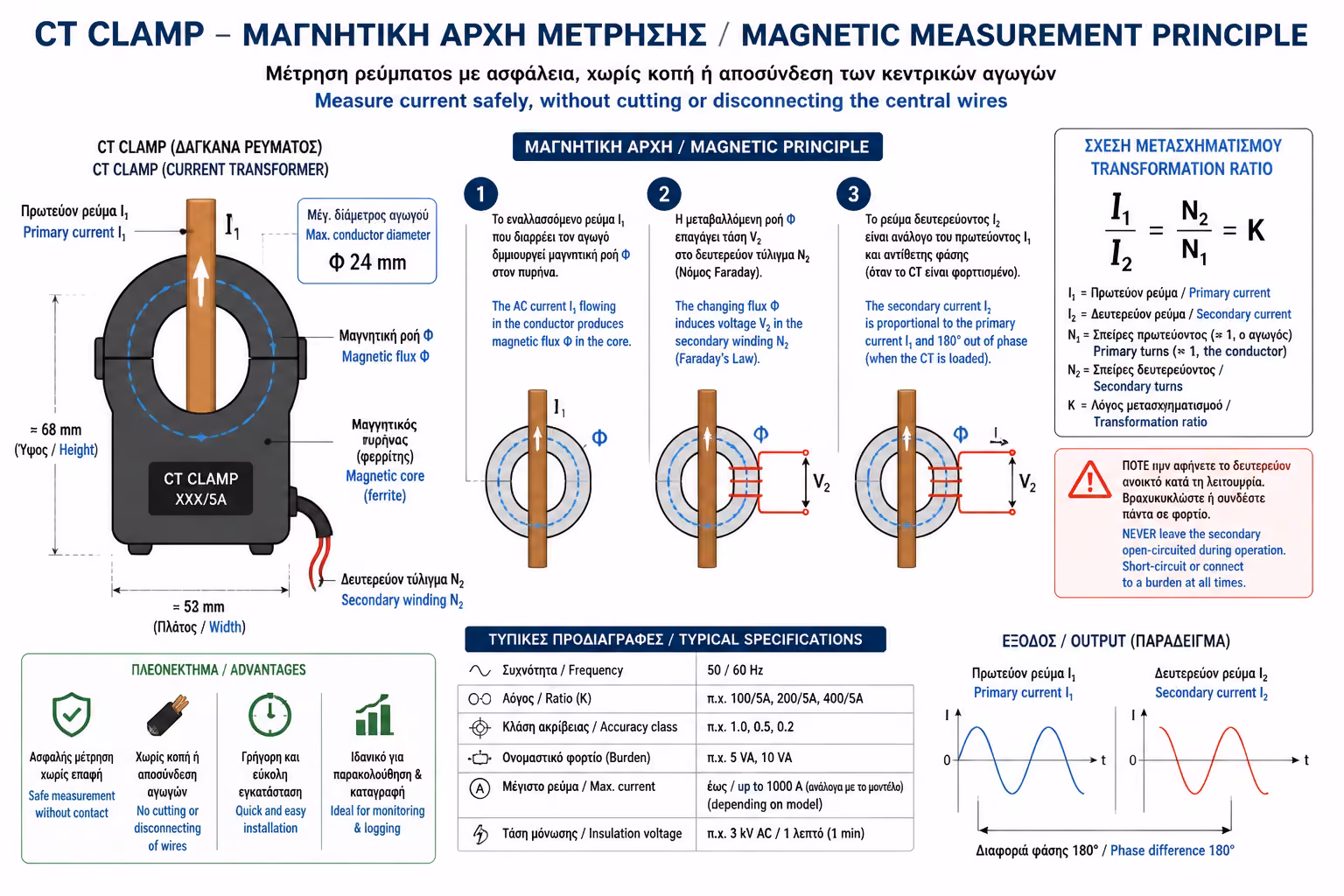

1. Η Φυσική πίσω από τη Μαγεία (Ηλεκτρομαγνητική Επαγωγή)
Η λειτουργία του CT Clamp βασίζεται σε έναν θεμελιώδη νόμο του
ηλεκτρομαγνητισμού (Νόμος του Ampère/Faraday):
Όταν το εναλλασσόμενο ρεύμα περνάει μέσα από ένα καλώδιο, δημιουργεί
γύρω από το καλώδιο ένα αόρατο, παλλόμενο μαγνητικό πεδίο. Όσο
περισσότερο ρεύμα περνάει (π.χ. όταν ανάβετε τον φούρνο), τόσο πιο
"δυνατό" γίνεται αυτό το μαγνητικό πεδίο έξω από το πλαστικό
περίβλημα του καλωδίου.
Το CT Clamp είναι στην ουσία ένας δακτύλιος (φτιαγμένος από ειδικό
μαγνητικό υλικό) τυλιγμένος με εκατοντάδες σπείρες από εξαιρετικά
λεπτό χαλκό.
Όταν "δαγκώνετε" το CT Clamp γύρω από το κεντρικό καλώδιο,
αυτό το μαγνητικό πεδίο "φυλακίζεται" μέσα στον δακτύλιο.
Το πεδίο αυτό δημιουργεί (επάγει) ένα νέο, μικροσκοπικό και απόλυτα
ασφαλές ρεύμα στο δικό του λεπτό καλωδιάκι, το οποίο ταξιδεύει μέχρι
τον έξυπνο μετρητή σας (π.χ. στο Shelly).
Ο μετρητής διαβάζει αυτό το "μίνι" ρεύμα και υπολογίζει
μαθηματικά πόσο είναι το πραγματικό ρεύμα στο κεντρικό καλώδιο.

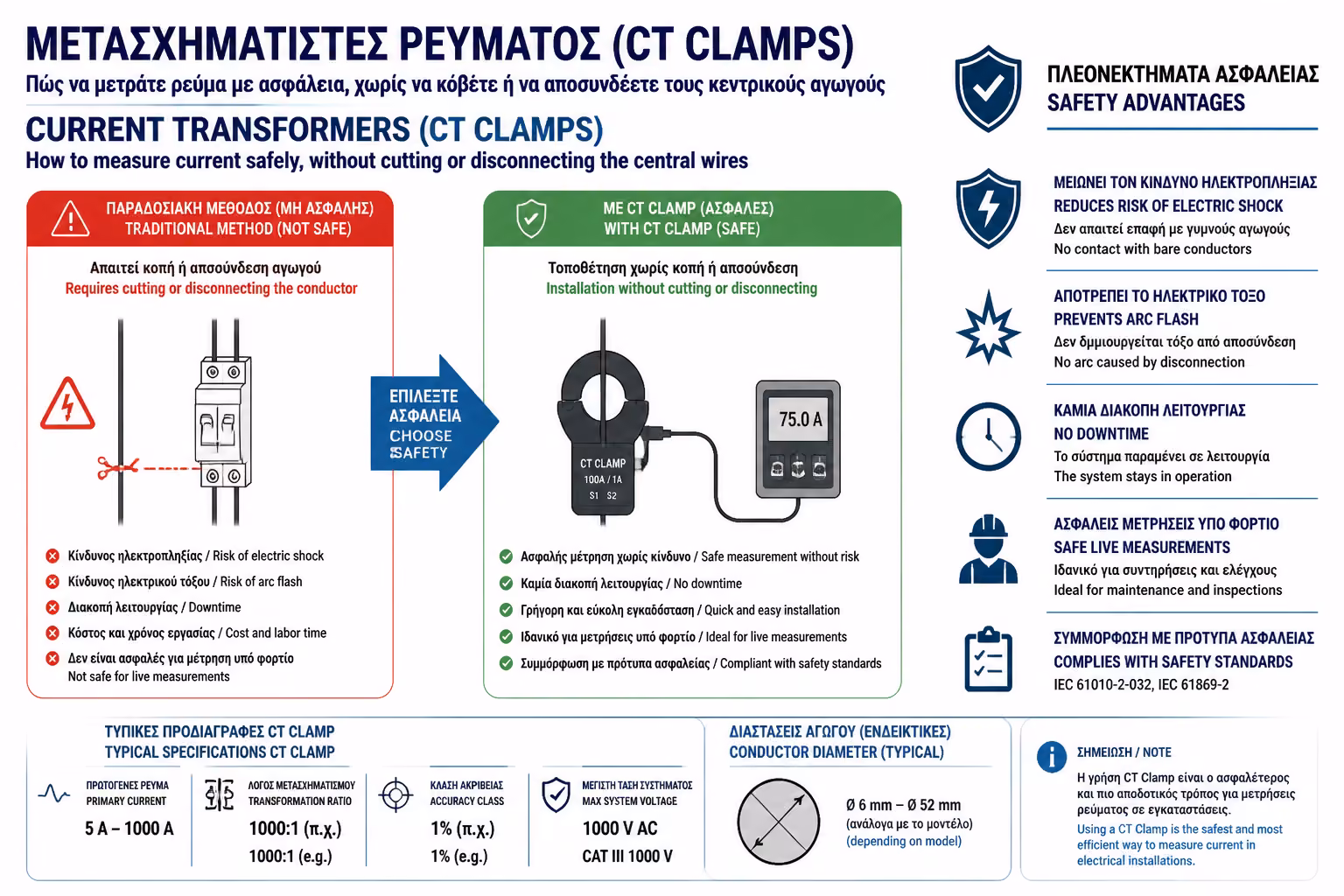

2. Πλεονεκτήματα: Γιατί τα λατρεύουν οι Ηλεκτρολόγοι
Η έμμεση μέτρηση με CT Clamps έχει καταργήσει σχεδόν πλήρως τους
άμεσους μετρητές στις μεγάλες εγκαταστάσεις, για 3 πολύ απλούς λόγους:
Απόλυτη Ασφάλεια: Δεν χρειάζεται να ξεβιδώσετε ή να κόψετε κανένα
καλώδιο υψηλής τάσης. Το CT "αγκαλιάζει" το καλώδιο πάνω
από τη μόνωσή του.
Καμία Διακοπή Ρεύματος (Zero Downtime): Αν θέλετε να βάλετε μετρητή
στο ψυγείο ενός σούπερ μάρκετ ή στον server μιας εταιρείας, δεν
χρειάζεται να τους "κατεβάσετε" τον γενικό για να κάνετε
την καλωδίωση. Απλώς κουμπώνετε τη δαγκάνα γύρω από το καλώδιο, εν
ώρα λειτουργίας.
Θερμική Προστασία: Ακόμα κι αν υπάρξει βραχυκύκλωμα στο σπίτι και το
ρεύμα εκτοξευτεί, το βαρύ φορτίο δεν περνάει από την πλακέτα του
μετρητή σας (οπότε δεν θα την κάψει). Περνάει μόνο από το χοντρό
καλώδιο.

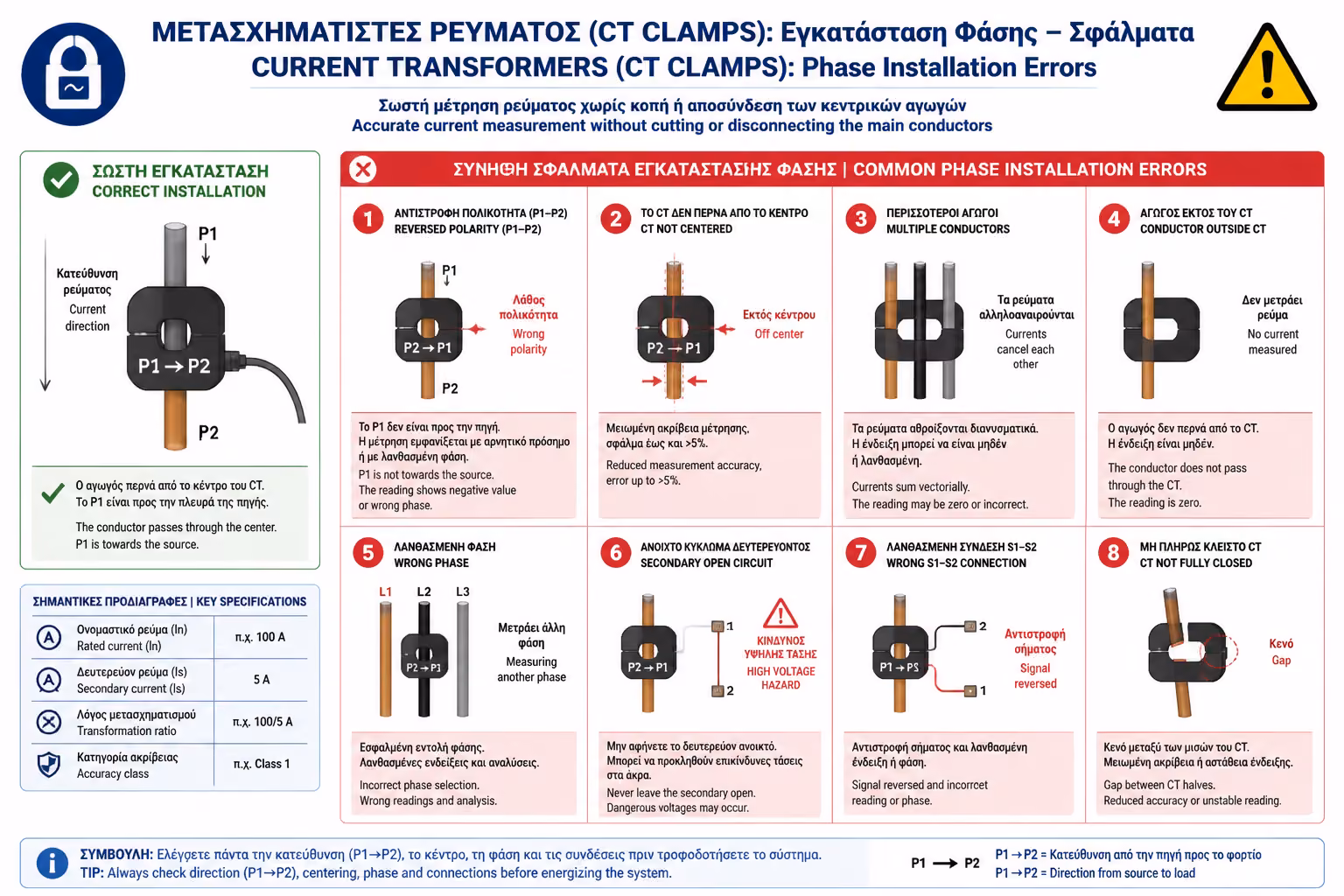

3. Εγκατάσταση στην πράξη: Τα 3 θανατηφόρα λάθη των ερασιτεχνών
Η εγκατάσταση ενός CT Clamp φαίνεται γελοία απλή (σαν να βάζεις
μανταλάκι), αλλά κρύβει παγίδες. Υπενθυμίζουμε: Το άνοιγμα του
ηλεκτρικού πίνακα πρέπει να γίνεται μόνο από αδειούχο ηλεκτρολόγο.
Αν αποφασίσετε να διαβάσετε τις μετρήσεις και βλέπετε "0
Watt" ή "αρνητική" κατανάλωση, ελέγξτε τα εξής 3
σημεία:
Λάθος 1ο: "Αγκάλιασμα" και των δύο καλωδίων (Φάση +
Ουδέτερος)
Αυτό είναι το πιο κλασικό λάθος. Πολλοί παίρνουν το χοντρό καλώδιο
μιας συσκευής (π.χ. της τηλεόρασης) και βάζουν τη δαγκάνα γύρω από
όλο το καλώδιο. Τι συμβαίνει: Το ρεύμα "πηγαίνει" μέσα από
τη Φάση και "επιστρέφει" μέσα από τον Ουδέτερο. Τα δύο
μαγνητικά τους πεδία είναι απολύτως αντίθετα. Αν η δαγκάνα πιάσει
και τα δύο ταυτόχρονα, τα πεδία αλληλοεξουδετερώνονται και ο
μετρητής σας θα δείχνει πάντα 0 Amperes. Η Σωστή Εφαρμογή: Το CT
Clamp πρέπει να αγκαλιάζει ΜΟΝΟ ΤΟ ΕΝΑ ΚΑΛΩΔΙΟ (κατά κανόνα το
καφέ/μαύρο καλώδιο της Φάσης).
Λάθος 2ο: Λάθος Κατεύθυνση (Αρνητική Μέτρηση)
Πάνω στο πλαστικό του CT Clamp υπάρχει πάντα ένα βελάκι. Το ρεύμα
έχει φορά! Το βελάκι πρέπει να δείχνει ΠΡΟΣ την κατεύθυνση της
κατανάλωσης (προς το σπίτι ή το φορτίο) και ΑΠΟ την πηγή (το ρολόι
της ΔΕΗ). Αν βάλετε τη δαγκάνα ανάποδα, ο μετρητής θα νομίζει ότι το
σπίτι σας... παράγει ρεύμα αντί να καταναλώνει (η οθόνη θα δείχνει
-2000W). (Tip: Σε εφαρμογές με φωτοβολταϊκά (Net Metering),
χρειαζόμαστε 2 CT Clamps για να βλέπουμε και την κατανάλωση αλλά και
την παραγωγή / εξαγωγή προς το δίκτυο).
Λάθος 3ο: Το "Μανταλάκι" δεν έκλεισε καλά
Για να μπορέσει ο μαγνητικός πυρήνας να λειτουργήσει, πρέπει οι δύο
σιαγόνες του κλιπ να "φιληθούν" τέλεια. Αν υπάρχει έστω
και ένα χιλιοστό κενού (π.χ. επειδή πιάστηκε λίγο από το μονωτικό
πλαστικό του καλωδίου ενδιάμεσα), το μαγνητικό κύκλωμα σπάει και οι
μετρήσεις σας θα είναι εντελώς λανθασμένες (πολύ πιο κάτω από την
πραγματικότητα). Βεβαιωθείτε ότι ακούσατε το χαρακτηριστικό
"κλικ" όταν το κλείσατε.

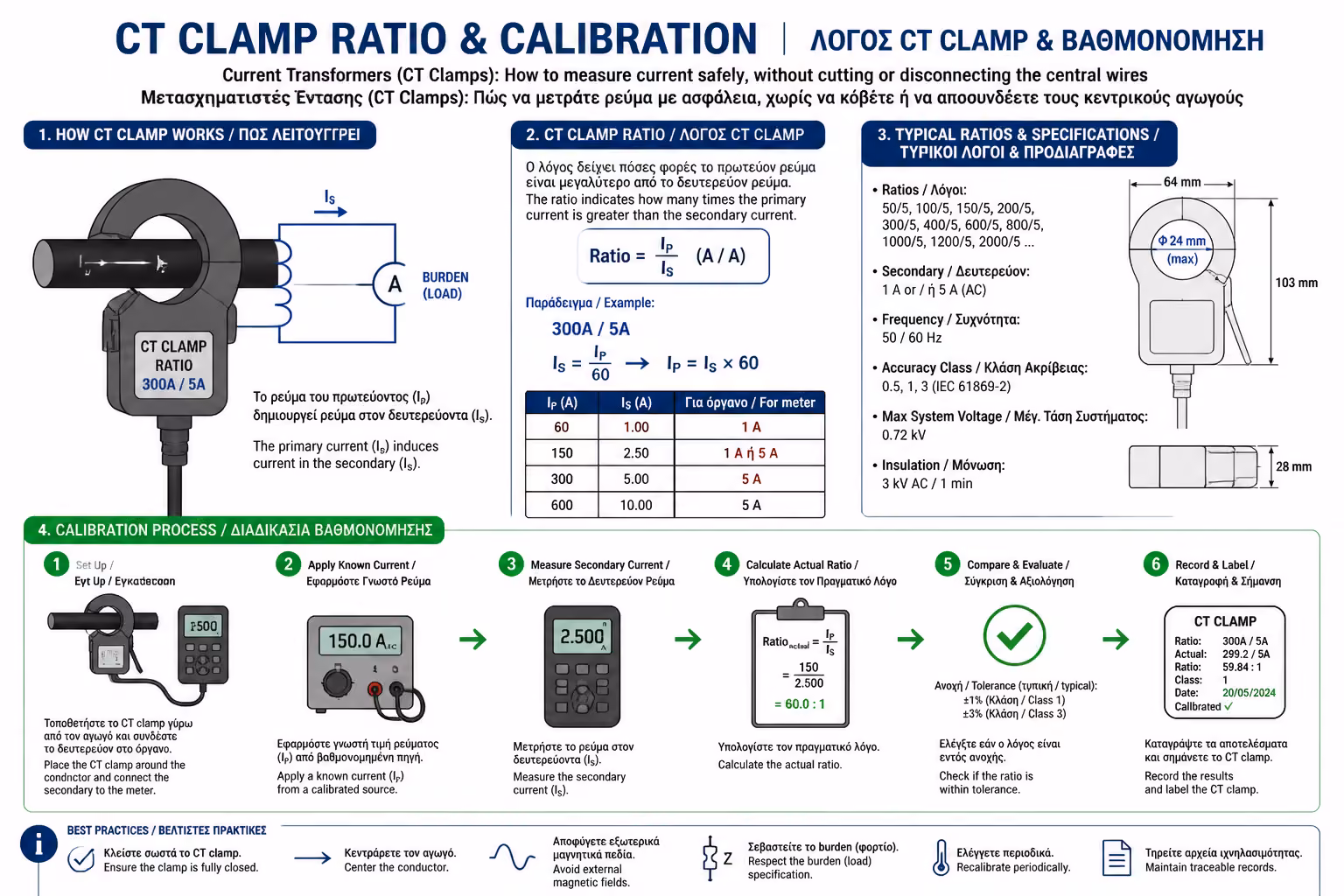

4. Η Σχέση Μετασχηματισμού (Ratio)
Αν αγοράσετε έναν σκέτο μετασχηματιστή έντασης για βιομηχανικό πίνακα,
θα δείτε να γράφει νούμερα όπως 100/5A ή 50A/50mA. Τι σημαίνει αυτό;
Είναι η αναλογία της μετάφρασης! Το 100/5Α σημαίνει ότι: "Όταν το
κεντρικό καλώδιο έχει 100 Amperes, εγώ θα στείλω 5 Amperes στον
μετρητή". Ο ηλεκτρολόγος, αφού εγκαταστήσει το σύστημα, πρέπει να
μπει στις ρυθμίσεις του μετρητή και να δηλώσει αυτή την αναλογία, ώστε
το λογισμικό να κάνει τον σωστό πολλαπλασιασμό. (Ευτυχώς, στους
σύγχρονους έξυπνους μετρητές σπιτιού όπως τα Shelly, τα CT Clamps
πωλούνται πακέτο με τον μετρητή και είναι εργοστασιακά
καλιμπραρισμένα, οπότε δεν χρειάζεται να κάνετε εσείς αυτούς τους
υπολογισμούς).
Συνοψίζοντας
Οι Μετασχηματιστές Έντασης (CT Clamps) είναι οι "στηθοσκόπιοι"
του ηλεκτρολόγου. Επιτρέπουν την ακριβή, ασφαλή και μη επεμβατική
μέτρηση της ενέργειας, γλιτώνοντάς μας από κινδύνους βραχυκυκλώματος και
πολύπλοκες καλωδιώσεις. Απλώς βεβαιωθείτε ότι "δαγκώνουν" μόνο
τη Φάση και ότι το βελάκι τους κοιτάζει προς τη σωστή κατεύθυνση.
Επόμενο Βήμα: Όλα όσα είπαμε μέχρι τώρα αφορούσαν ένα απλό,
"μονοφασικό" σπίτι. Τι γίνεται όμως αν ο πίνακάς σας είναι
μεγάλος, έχει 3 κεντρικές ασφάλειες και τριφασικό ρεύμα; Πώς αλλάζει η
μέτρηση εκεί; Συνεχίζουμε με τον επόμενο οδηγό της κατηγορίας:
Μονοφασικοί vs. Τριφασικοί Μετρητές Κατανάλωσης: Τι να προσέξετε πριν
την αγορά και πώς συνδέονται οι φάσεις.
