Μετάβαση στην κατηγορίαΜονοφασικοί vs. Τριφασικοί Μετρητές Κατανάλωσης: Τι να προσέξετε πριν την αγορά και πώς συνδέονται οι φάσεις
Μέχρι στιγμής, τα παραδείγματά μας βασίστηκαν στο απλό, κλασικό σενάριο ενός μικρού σπιτιού με "μονοφασικό" ρεύμα. Τι γίνεται όμως αν έχετε μια μεγάλη μονοκατοικία, έναν επαγγελματικό χώρο, πισίνα, αντλία θερμότητας ή φορτιστή ηλεκτρικού αυτοκινήτου;
Σε αυτές τις περιπτώσεις, ο ΔΕΔΔΗΕ σας έχει εγκαταστήσει Τριφασική Παροχή. Αυτό σημαίνει ότι το ρεύμα δεν έρχεται στο σπίτι σας μέσα από ένα καλώδιο (Φάση), αλλά μέσα από τρία ξεχωριστά, "χοντρά" καλώδια (Λίνα 1, Λίνα 2, Λίνα 3).
Η προσπάθεια να μετρήσετε ένα τριφασικό σύστημα κρύβει τεράστιες παγίδες. Πολλοί ερασιτέχνες αγοράζουν λάθος εξοπλισμό ή κάνουν λάθη στη συνδεσμολογία, με αποτέλεσμα τα γραφήματα κατανάλωσής τους να δείχνουν εντελώς παράλογα νούμερα. Πάμε να δούμε ως μηχανικοί πώς θα ξεχωρίσετε τους μετρητές και ποιος είναι ο χρυσός κανόνας της τριφασικής εγκατάστασης.

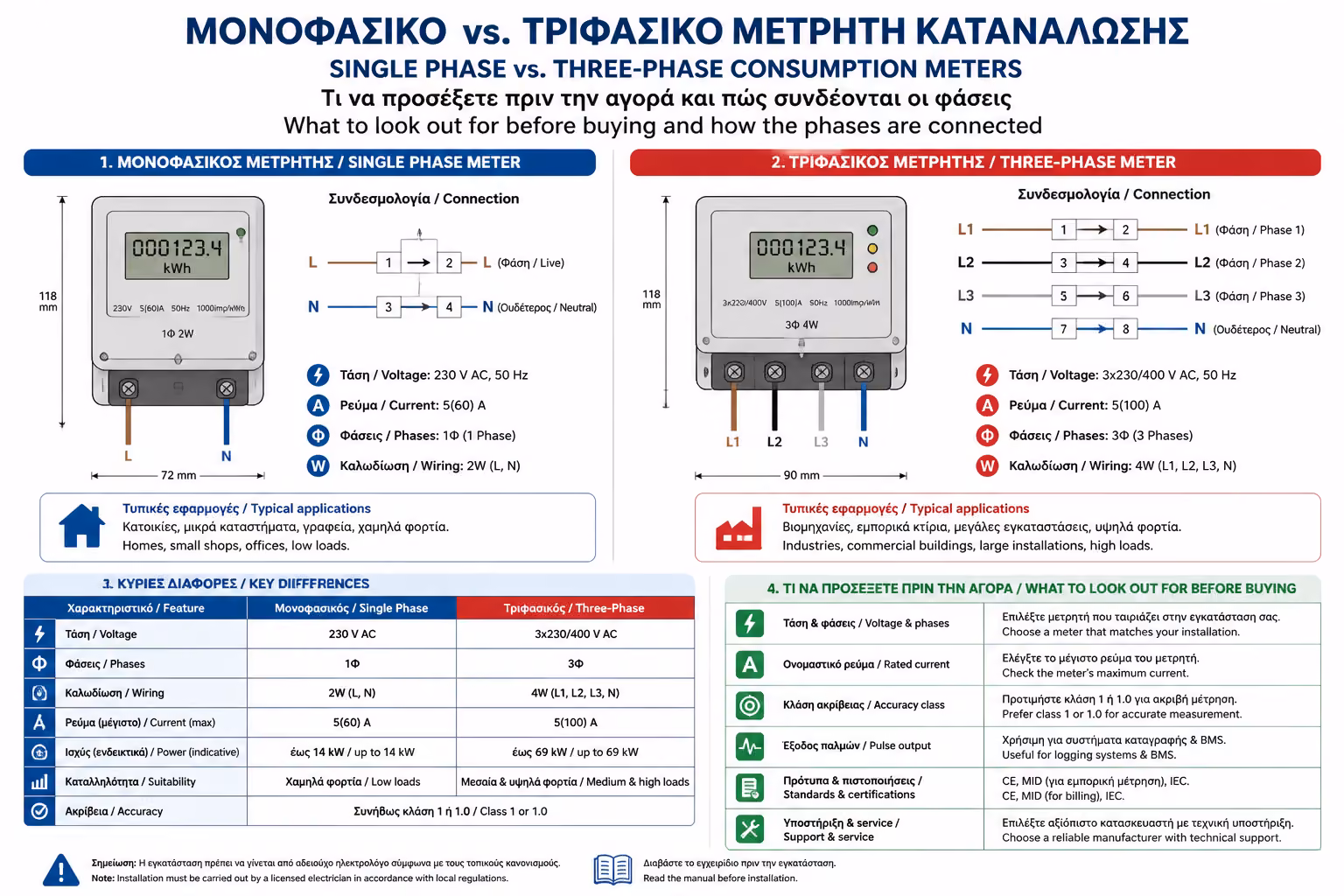

1. Μονοφασικός Μετρητής σε Τριφασικό Πίνακα: Ένα Συχνό Λάθος
Η πιο συχνή ερώτηση που δεχόμαστε είναι: "Έχω τριφασικό ρεύμα. Μπορώ να αγοράσω έναν απλό, φθηνό μονοφασικό μετρητή και να πολλαπλασιάσω το νούμερο που βλέπω επί 3;"
Η απάντηση είναι ένα κατηγορηματικό ΟΧΙ. Σε ένα σπίτι, τα "φορτία" δεν είναι ποτέ τέλεια κατανεμημένα.
- Η Φάση 1 (L1) μπορεί να δίνει ρεύμα στον φούρνο (μεγάλη κατανάλωση).
- Η Φάση 2 (L2) μπορεί να δίνει ρεύμα στα φώτα του σαλονιού (ελάχιστη κατανάλωση).
- Η Φάση 3 (L3) μπορεί να δίνει ρεύμα στα κλιματιστικά.
Αν εσείς βάλετε τον μονοφασικό μετρητή (ή το ένα CT Clamp) μόνο στη Φάση 2, θα νομίζετε ότι το σπίτι σας καίει ελάχιστα, ενώ στην πραγματικότητα ο φούρνος και τα κλιματιστικά στις άλλες φάσεις "γράφουν" χιλιάδες Watt. Για να έχετε σωστή εικόνα σε τριφασικό πίνακα, πρέπει να μετρήσετε ταυτόχρονα και τα τρία καλώδια.

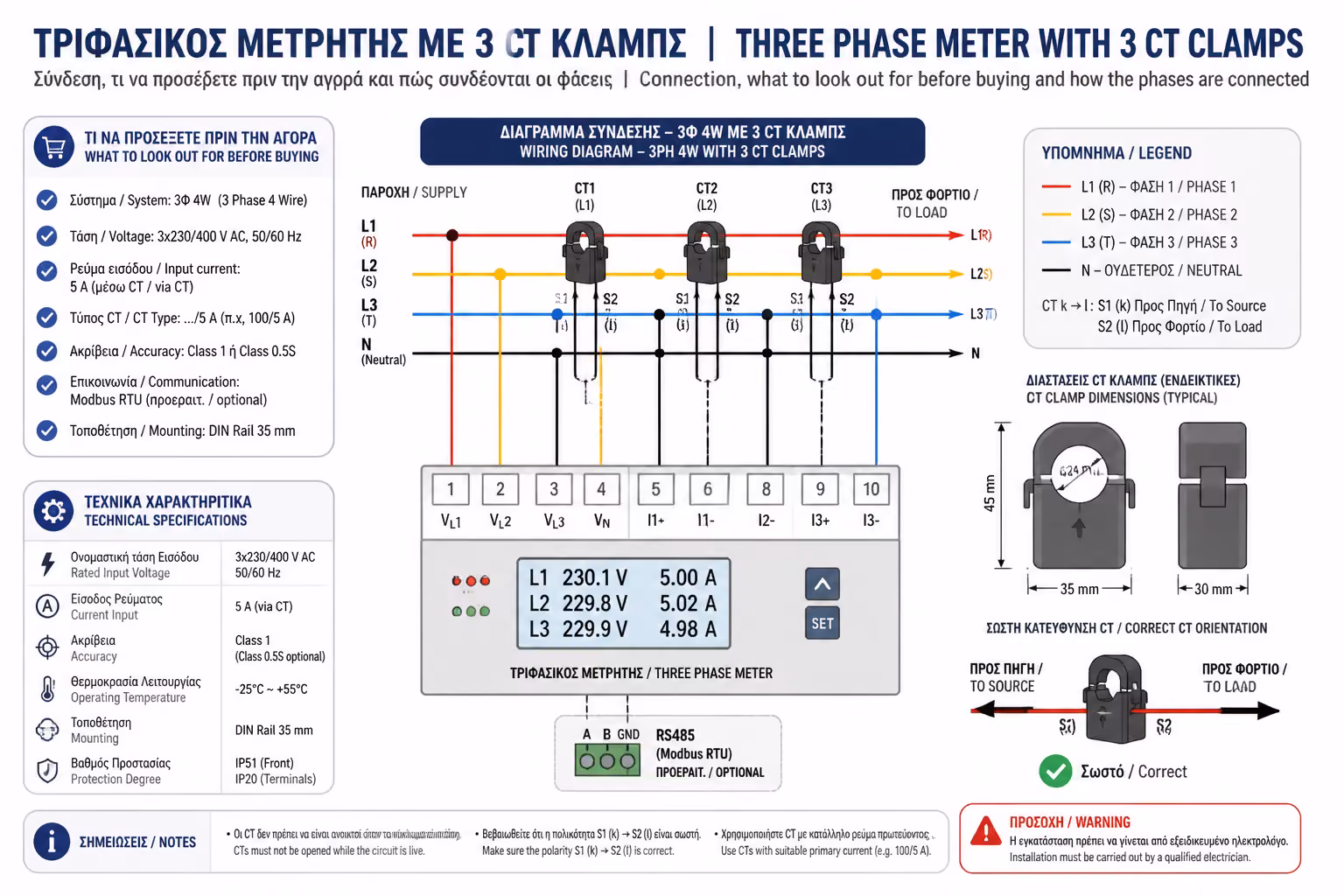

2. Ο Τριφασικός Μετρητής (Η Λύση)
Ένας τριφασικός μετρητής ράγας (είτε άμεσος είτε έμμεσος με Wi-Fi, όπως το δημοφιλές Shelly 3EM ή το Shelly Pro 3EM) είναι ουσιαστικά "3 μετρητές στριμωγμένοι μέσα σε 1 συσκευή".
- Αν επιλέξετε έμμεση μέτρηση, στο κουτί της συσκευής θα βρείτε τρία (3) ξεχωριστά "μανταλάκια" (CT Clamps).
- Κάθε μανταλάκι θα "δαγκώσει" και από μία φάση (L1, L2, L3).
- Ο έξυπνος μετρητής διαβάζει τα δεδομένα και από τα τρία καλώδια, τα προσθέτει (εσωτερικά στον μικροεπεξεργαστή του) και σας δείχνει στην οθόνη του κινητού σας τη συνολική κατανάλωση του κτιρίου σας, βγάζοντας το άθροισμα (P_total = P1 + P2 + P3).

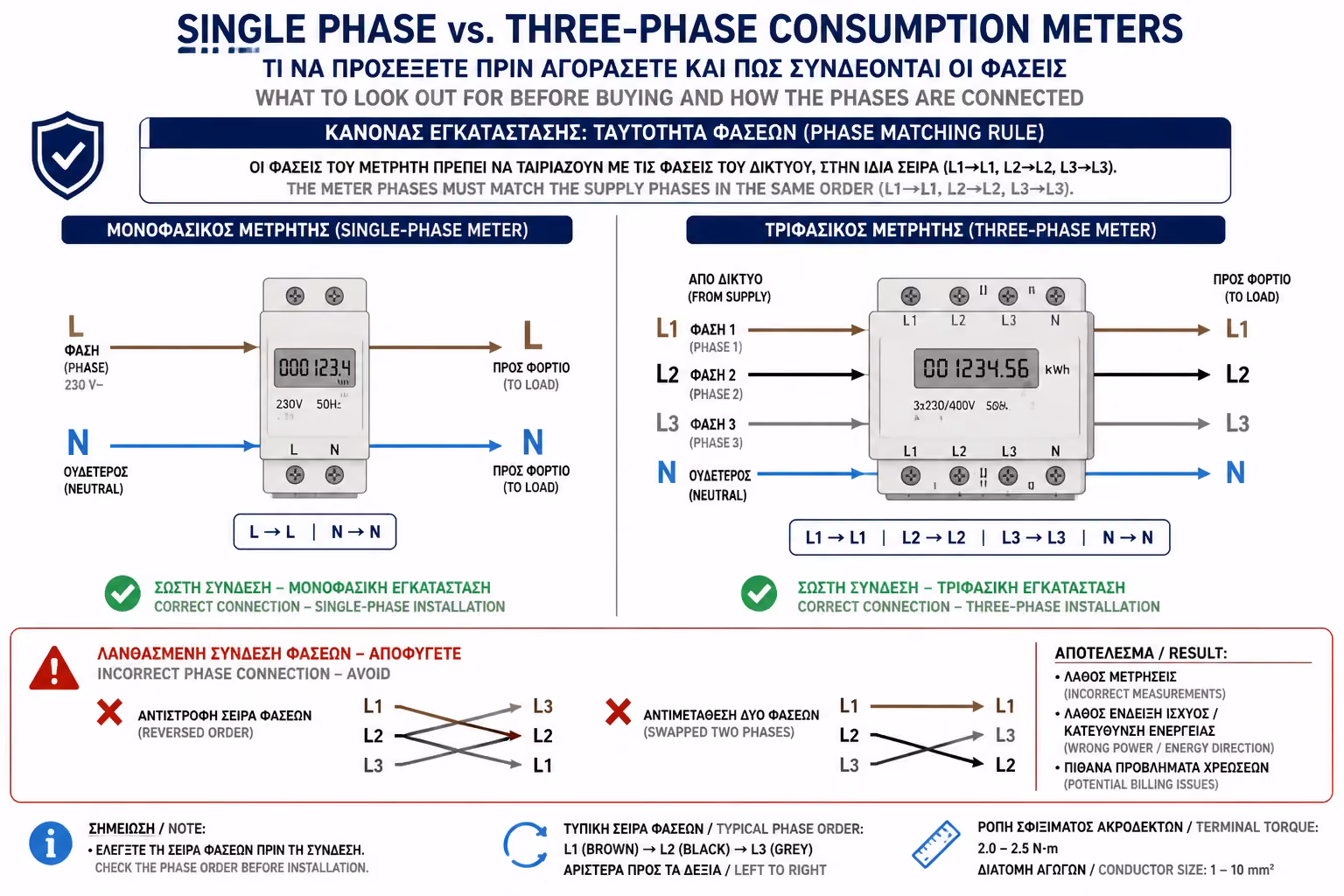

3. Ο Χρυσός Κανόνας Εγκατάστασης (Πώς να μην βγάλετε "αρνητικά" Watt)
Εδώ γίνεται το 90% των λαθών από ηλεκτρολόγους που δεν είναι εξοικειωμένοι με τα Smart Electronics.
Για να μπορέσει ένας τριφασικός μετρητής να υπολογίσει την ισχύ (Watts) και τον περιβόητο "Συντελεστή Ισχύος" (Power Factor / cosφ), δεν αρκεί να διαβάζει τα Amperes από τα μανταλάκια. Πρέπει να ξέρει και την Τάση (Volts) της κάθε φάσης. Γι' αυτό, ο μετρητής έχει 3 ξεχωριστές υποδοχές ρεύματος (VA, VB, VC) για να τροφοδοτηθεί η πλακέτα του.
Ο Απόλυτος Κανόνας (Phase Matching):
- Το ρεύμα που θα δώσετε στην υποδοχή Α (VA) του μετρητή, ΠΡΕΠΕΙ να προέρχεται από το ίδιο ακριβώς καλώδιο που έχει "αγκαλιάσει" το CT Clamp A.
- Το ρεύμα στην υποδοχή Β (VB) πρέπει να είναι από το ίδιο καλώδιο με το CT Clamp B, κ.ο.κ.
Τι γίνεται αν τα μπερδέψετε; Αν το Clamp A μετράει τα Amperes της Φάσης 1, αλλά εσείς έχετε δώσει ρεύμα στην πλακέτα (υποδοχή Α) από τη Φάση 2... το λογισμικό θα τρελαθεί. Η διαφορά γωνίας (120 μοίρες) μεταξύ των φάσεων θα κάνει τον μετρητή να νομίζει ότι το ρεύμα ρέει ανάποδα. Θα δείτε τον Συντελεστή Ισχύος (PF) να δείχνει "αρνητικά" νούμερα (-0.50) και τα γραφήματα να δείχνουν ότι το σπίτι σας "παράγει" ρεύμα, ενώ δεν έχετε φωτοβολταϊκά! Αν δείτε τέτοια συμπεριφορά στην εφαρμογή, φωνάξτε τον ηλεκτρολόγο σας να έρθει να "ταιριάξει" (match) σωστά τα καλώδια ρεύματος με τα αντίστοιχα μανταλάκια.

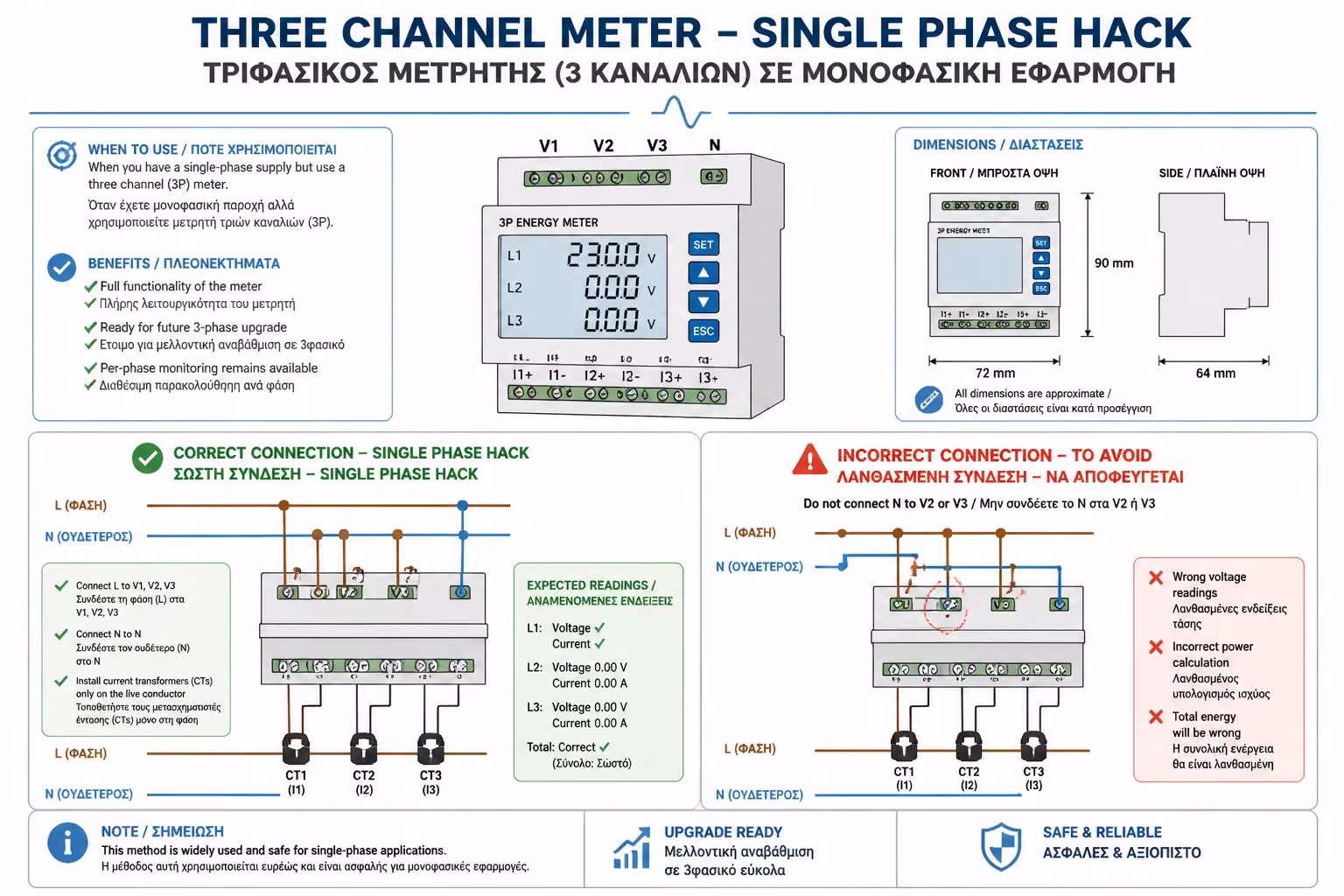

4. Το Μυστικό "Trick": Τριφασικός μετρητής για... Μονοφασικές χρήσεις!
Αν έχετε ένα μονοφασικό σπίτι, μπορείτε (και πολλές φορές συμφέρει) να αγοράσετε έναν τριφασικό μετρητή (π.χ. Shelly 3EM)! Γιατί;
Γιατί μέσω της εφαρμογής (App), μπορείτε να πείτε στη συσκευή: "Μην αθροίζεις τα 3 μανταλάκια. Αντιμετώπισέ τα σαν 3 ανεξάρτητους μετρητές". Έτσι, με μία μόνο συσκευή (που πιάνει ελάχιστο χώρο στον πίνακα) μπορείτε να κάνετε τα εξής ταυτόχρονα:
- Το Clamp A αγκαλιάζει το κεντρικό καλώδιο και μετράει το ρεύμα όλου του σπιτιού.
- Το Clamp B αγκαλιάζει μόνο το καλώδιο του θερμοσίφωνα (για να ξέρετε πόσο σας κοστίζει το ζεστό νερό).
- Το Clamp C αγκαλιάζει το καλώδιο του κλιματιστικού στο σαλόνι.
Με αυτό το "hack", γλιτώνετε την αγορά 3 διαφορετικών μονοφασικών μετρητών.
Συνοψίζοντας
Όταν έχετε τριφασική εγκατάσταση, τα ημίμετρα δεν χωράνε. Η αγορά ενός σωστού, πιστοποιημένου τριφασικού μετρητή είναι μονόδρομος. Απλώς τονίστε στον εγκαταστάτη σας πόσο κρίσιμο είναι το απόλυτο "ταίριασμα" (phase matching) μεταξύ της τάσης τροφοδοσίας του μετρητή και της τοποθέτησης των αμπερομετρικών δαγκανών (CT Clamps), ώστε τα δεδομένα που θα βλέπετε στην οθόνη του κινητού σας να είναι 100% αληθινά.
Επόμενο Βήμα: Μιλήσαμε αρκετά για το πώς βλέπουμε εμείς την κατανάλωσή μας. Τι γίνεται όμως αν έχετε ένα Airbnb ή ενοικιαστές και θέλετε να τους χρεώσετε (να ζητήσετε χρήματα) βασισμένοι στα νούμερα του μετρητή σας; Αν ο μετρητής σας δεν έχει μια συγκεκριμένη πιστοποίηση, κινδυνεύετε με νομικές κυρώσεις.
Συνεχίζουμε με τον κρίσιμο οδηγό: Πιστοποίηση MID (Measuring Instruments Directive): Πότε ο μετρητής σας είναι νομικά και εμπορικά έγκυρος για να χρεώσετε τρίτους.
