Ενεργή Ενέργεια (kWh - Κιλοβατώρες)
Είναι το νούμερο με το οποίο σας χρεώνει ο πάροχος ρεύματος.
Τι είναι ο Μετρητής Ράγας (DIN) και πώς εγκαθίσταται στον Ηλεκτρικό Πίνακα: Βασικές αρχές λειτουργίας
Η εποχή που η μοναδική επαφή με την κατανάλωση ρεύματος ήταν το άνοιγμα του φακέλου (ή του email) με τον εκκαθαριστικό λογαριασμό έχει περάσει ανεπιστρεπτί. Όταν έρχεται ο λογαριασμός, η ενέργεια έχει ήδη καταναλωθεί και τα χρήματα έχουν ήδη χρεωθεί.
Η σύγχρονη προσέγγιση στη διαχείριση ενέργειας απαιτεί να βλέπουμε την κατανάλωση εκείνη τη στιγμή που συμβαίνει (real-time). Ο "κατάσκοπος" που αναλαμβάνει αυτή τη δουλειά και μας δίνει τον πλήρη έλεγχο βρίσκεται κρυμμένος στην καρδιά της ηλεκτρολογικής εγκατάστασης: τον ηλεκτρικό πίνακα. Ο λόγος για τον ψηφιακό Μετρητή Ράγας (DIN).
Πάμε να δούμε τι ακριβώς είναι αυτή η συσκευή, τι πληροφορίες μπορεί να σας δώσει και ποιες είναι οι βασικές αρχές της εγκατάστασής της.

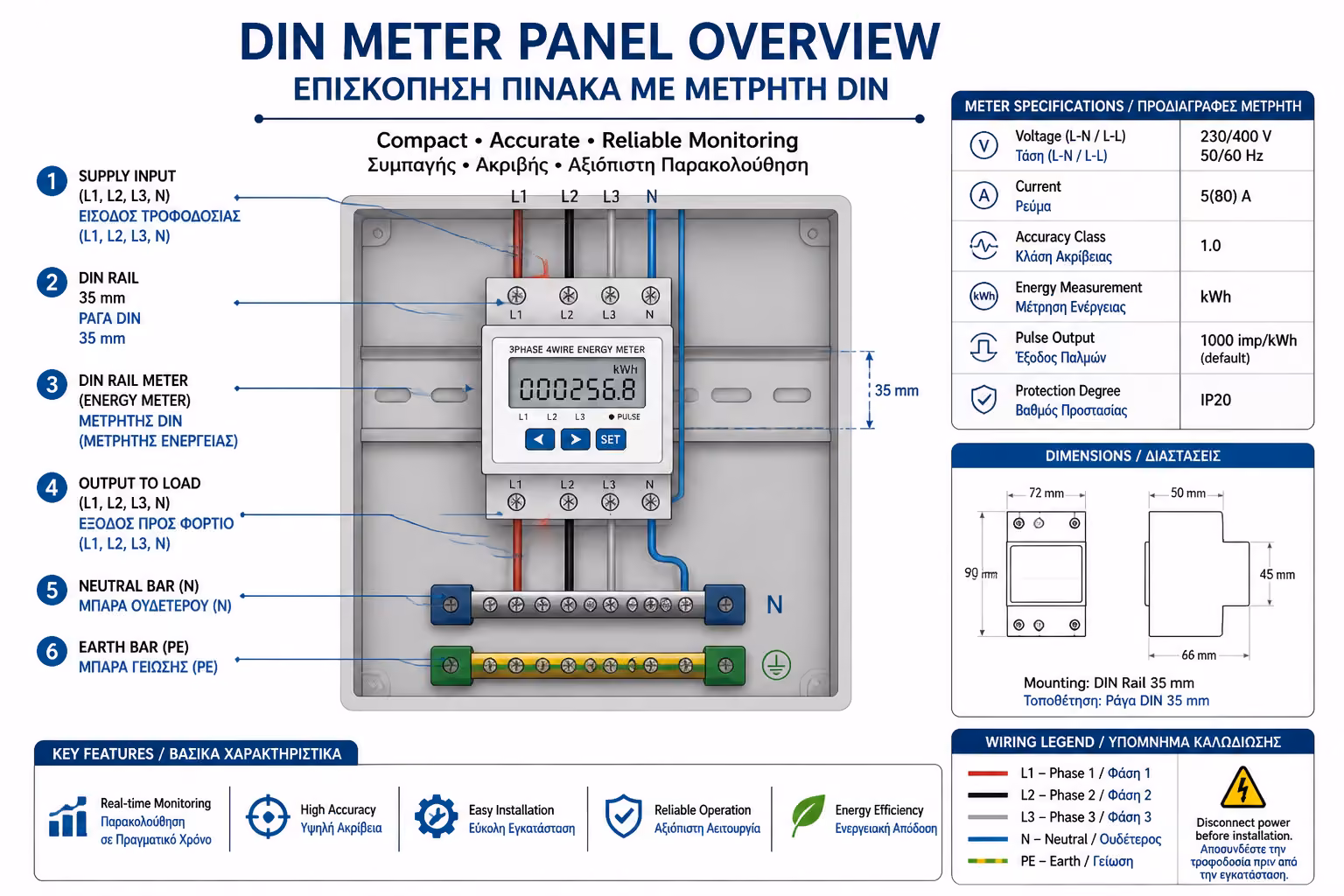

1. Τι είναι ο Μετρητής Ράγας (DIN);
Το "DIN" (Deutsches Institut für Normung) αναφέρεται στο γερμανικό ινστιτούτο τυποποίησης που καθιέρωσε τις γνωστές μεταλλικές ράγες (DIN rails) οι οποίες βρίσκονται στο εσωτερικό όλων των σύγχρονων ηλεκτρικών πινάκων. Πάνω σε αυτές τις ράγες "κουμπώνουν" οι ασφάλειες, τα ρελέ διαρροής και οι διακόπτες.
Ένας μετρητής ράγας δεν είναι τίποτα άλλο από μια συμπαγής ηλεκτρονική συσκευή που έχει σχεδιαστεί να κουμπώνει ακριβώς δίπλα στις υπόλοιπες ασφάλειες του πίνακα. Σε αντίθεση με τον ογκώδη μετρητή του ΔΕΔΔΗΕ που βρίσκεται στο ρολόι έξω από το σπίτι, ο μετρητής ράγας (ή "υπομετρητής") είναι δική σας ιδιοκτησία. Η δουλειά του είναι να διαβάζει το ρεύμα που περνάει από τα καλώδια του πίνακα και να σας παρουσιάζει τα δεδομένα σε μια μικρή ψηφιακή οθόνη LCD, ή (στα πιο σύγχρονα μοντέλα) να τα στέλνει απευθείας στο κινητό σας.

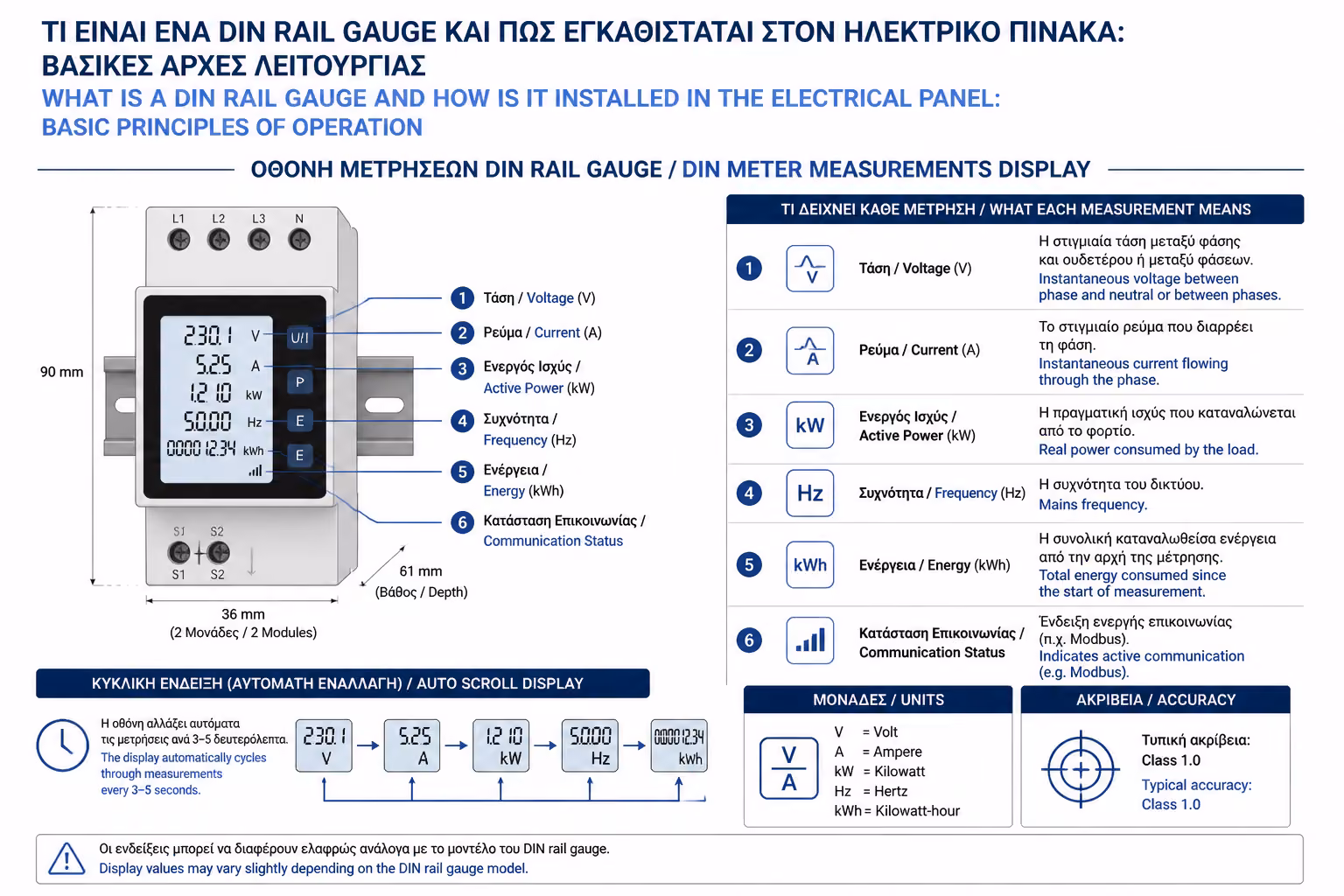

2. Τι ακριβώς μετράει;
Ένα σύγχρονο ψηφιακό πολύμετρο ράγας δεν μετράει μόνο το τελικό ποσό του ρεύματος. Αναλύει την ποιότητα της παροχής δίνοντας κρίσιμα δεδομένα:
Στιγμιαία Ισχύς (Watts / kW)
Σας δείχνει πόσο ρεύμα καίει το σπίτι τη συγκεκριμένη στιγμή. (π.χ. ανάβετε τον θερμοσίφωνα και βλέπετε την ένδειξη να εκτοξεύεται κατά 4000W).
Τάση (Volts)
Ελέγχει αν το δίκτυο της περιοχής σας στέλνει σωστά τα 230V, ή αν υπάρχουν επικίνδυνες πτώσεις/αυξήσεις τάσης που μπορεί να κάψουν συσκευές.
Ένταση Ρεύματος (Amperes)
Δείχνει το "φορτίο" που τραβάνε τα καλώδιά σας, βοηθώντας να εντοπιστεί αν μια γραμμή κινδυνεύει να ρίξει την ασφάλεια.

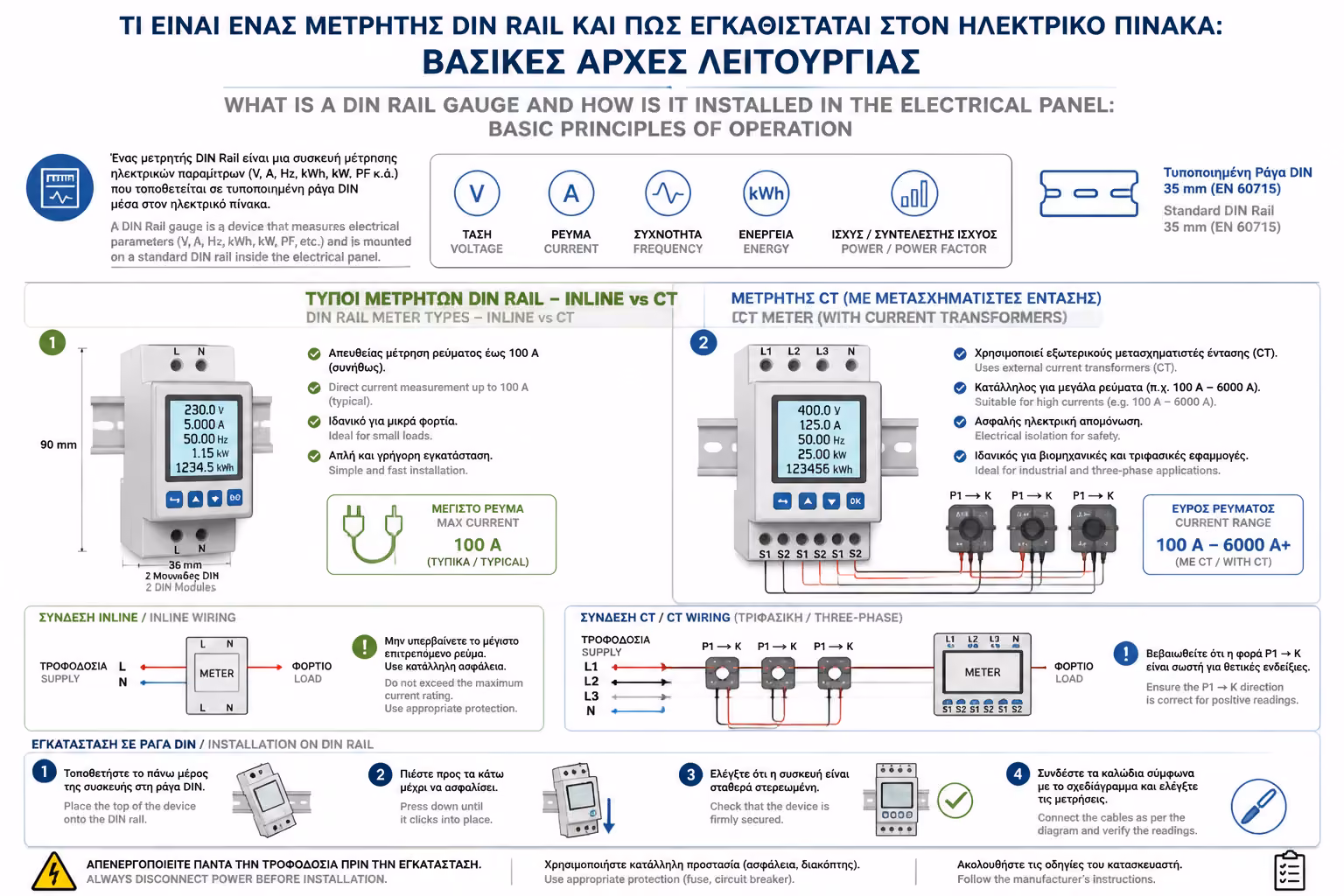

3. Άμεση vs Έμμεση Μέτρηση (Οι 2 τύποι μετρητών)
Για να διαβάσει το ρεύμα, ο μετρητής πρέπει να έρθει σε επαφή με αυτό. Υπάρχουν δύο τρόποι, και ορίζουν το είδος του μετρητή που θα αγοράσετε:
Α. Μετρητές Άμεσης Σύνδεσης (Inline)
Σε αυτούς τους μετρητές, ολόκληρο το ρεύμα περνάει μέσα από τη συσκευή. Το κεντρικό καλώδιο της φάσης (ή της συγκεκριμένης γραμμής που θέλετε να μετρήσετε) μπαίνει στην πάνω κλέμα του μετρητή, και βγαίνει από την κάτω κλέμα για να πάει στις καταναλώσεις. Πλεονέκτημα: Απόλυτη ακρίβεια και συμπαγής σχεδιασμός. Περιορισμός: Επειδή όλο το φορτίο περνάει από μέσα του, οι μετρητές αυτοί έχουν φυσικό όριο (συνήθως αντέχουν μέχρι 40A, 60A ή 80A). Αν περάσει μεγαλύτερο ρεύμα, θα καούν.
Β. Μετρητές Έμμεσης Σύνδεσης (με CT Clamps)
Αν έχετε τεράστια φορτία (π.χ. μια ολόκληρη βιοτεχνία) ή δεν θέλετε να κόψετε το κεντρικό, χοντρό καλώδιο παροχής, χρησιμοποιείται η έμμεση μέτρηση. Ο μετρητής συνοδεύεται από έναν Μετασχηματιστή Έντασης (CT Clamp - σαν ένα "μανταλάκι" με καλώδιο). Η συσκευή του μετρητή παίρνει μια απλή, μικρή παροχή ρεύματος μόνο για να λειτουργήσει η οθόνη του. Το "μανταλάκι" (CT) αγκαλιάζει το κεντρικό καλώδιο της φάσης (εξωτερικά, χωρίς να το κόψει) και "διαβάζει" μαγνητικά το ρεύμα που περνάει από μέσα του. Είναι η πιο ασφαλής λύση για μεγάλες παροχές.

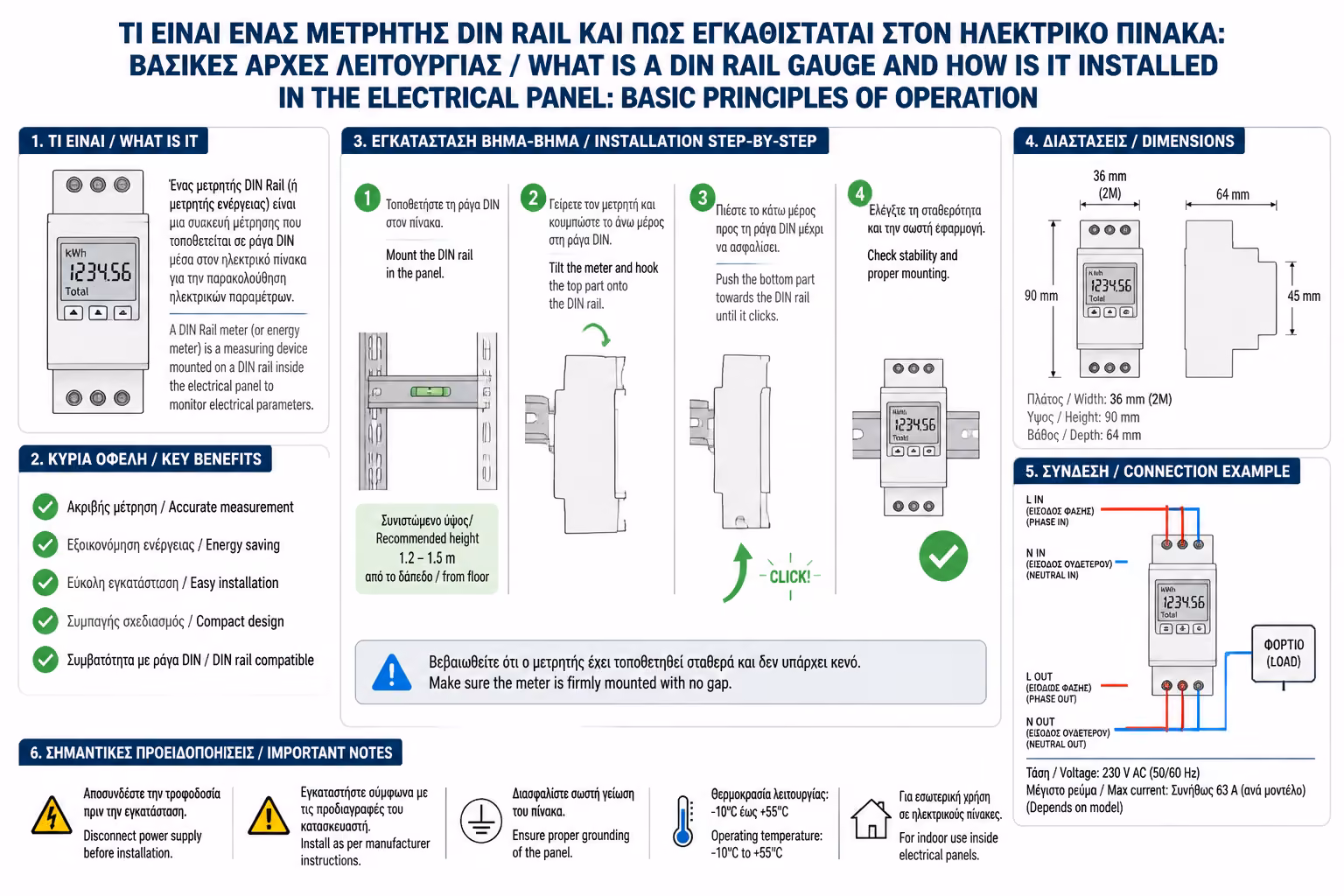

4. Βασικές Αρχές Εγκατάστασης (Προσοχή - Κίνδυνος!)
Η παρακάτω περιγραφή έχει αποκλειστικά ενημερωτικό χαρακτήρα. Οποιαδήποτε εργασία μέσα στον ηλεκτρικό πίνακα, όπου υπάρχουν εκτεθειμένες επαφές υψηλής τάσης, πρέπει να εκτελείται αυστηρά και μόνο από αδειούχο ηλεκτρολόγο εγκαταστάτη, με πλήρη διακοπή της τροφοδοσίας από τον γενικό διακόπτη.
- Εύρεση Χώρου: Ο ηλεκτρολόγος βρίσκει διαθέσιμο χώρο στη ράγα DIN. Ανάλογα με το αν είναι μονοφασικός ή τριφασικός, ο μετρητής καταλαμβάνει από 1 έως 4 "θέσεις" (modules) στον πίνακα.
- Συνδεσμολογία Άμεσου Μετρητή: Το καλώδιο της Φάσης (Line) που έρχεται από τον γενικό διακόπτη συνδέεται στην υποδοχή (L-IN). Από την υποδοχή (L-OUT), ένα νέο καλώδιο φεύγει για να δώσει ρεύμα στις υπόλοιπες ασφάλειες. Τέλος, συνδέεται και ένα καλώδιο Ουδέτερου (N) ώστε ο μετρητής να έχει κύκλωμα για να λειτουργήσει.
- Φορά του ρεύματος: Στους μετρητές ράγας έχει τεράστια σημασία η φορά. Το ρεύμα πρέπει να μπει από την "είσοδο" και να βγει από την "έξοδο" (υπάρχουν βελάκια πάνω στο πλαστικό). Αν συνδεθούν ανάποδα, ο μετρητής θα δείχνει μηδέν, ή θα προσπαθεί να μετρήσει "αρνητικά".
Συνοψίζοντας
Ένας ψηφιακός μετρητής ράγας είναι το πρώτο και πιο σημαντικό βήμα για τον ενεργειακό έλεγχο ενός κτιρίου. Τοποθετείται τακτοποιημένα μέσα στον ηλεκτρικό πίνακα και σας παρέχει τη διαφάνεια που χρειάζεστε για να κατανοήσετε πώς και πού ξοδεύεται η ηλεκτρική ενέργεια, αποτελώντας τη βάση για κάθε μελλοντική στρατηγική εξοικονόμησης.
Επόμενο Βήμα: Είδαμε πώς λειτουργεί ο μετρητής στον πίνακα. Τι γίνεται όμως όταν θέλετε να μετρήσετε και ίσως να χρεώσετε ξεχωριστά έναν ενοικιαστή, μια αποθήκη, ή τον επάνω όροφο, ενώ έχετε μόνο ένα κεντρικό "ρολόι" από τον πάροχο; Συνεχίζουμε με τον οδηγό: Sub-metering (Υπομέτρηση): Πώς να μετρήσετε ξεχωριστά την κατανάλωση ενός ορόφου, δωματίου ή αποθήκης.
